在天地图中使用不同格式高效加载 PostGIS 的方案

hdsoft_huge2025-12-17 9:20

文章目录

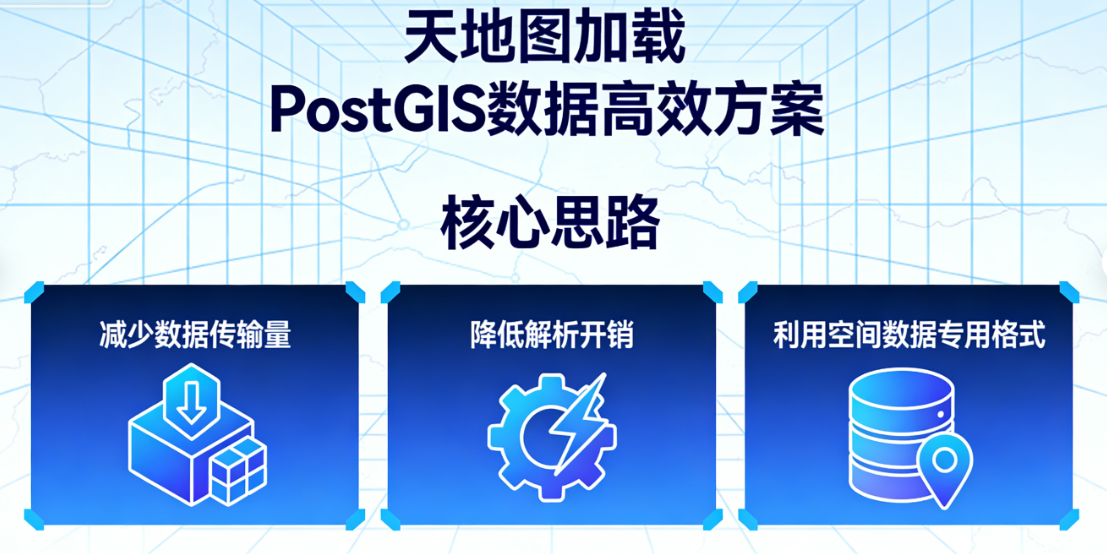

在天地图加载PostGIS的MULTIPOLYGON时，比GeoJSON更高效的核心思路是：减少数据传输量、降低解析开销、利用空间数据专用格式 。推荐优先使用 FlatGeobuf（二进制GeoJSON） 或 Protocol Buffers（PB）自定义协议 ，其次可结合 瓦片化（Vector Tiles） 实现大规模数据的高效加载。以下是具体方案（含后端实现、前端集成）：

一、高效格式对比（为什么比GeoJSON好？）

格式 核心优势 数据体积 解析速度 天地图兼容性 适用场景
GeoJSON（文本） 易读、标准、零配置 大（文本冗余） 慢（JSON解析） 原生支持 小规模数据（<1万条）
FlatGeobuf 二进制编码、GeoJSON兼容、空间索引支持 小（比GeoJSON小30%-60%） 快（二进制解析） 需轻量适配 中大规模数据（1万-10万条）
Protocol Buffers 极致压缩、自定义字段、解析速度极快 最小（比GeoJSON小50%-80%） 最快（二进制序列化） 需自定义解析 超大规模数据（>10万条）
Vector Tiles（瓦片） 分块加载、按需渲染、支持海量数据 极小（按瓦片分块） 极快（瓦片渲染） 需插件支持 地图级海量数据（>100万条）

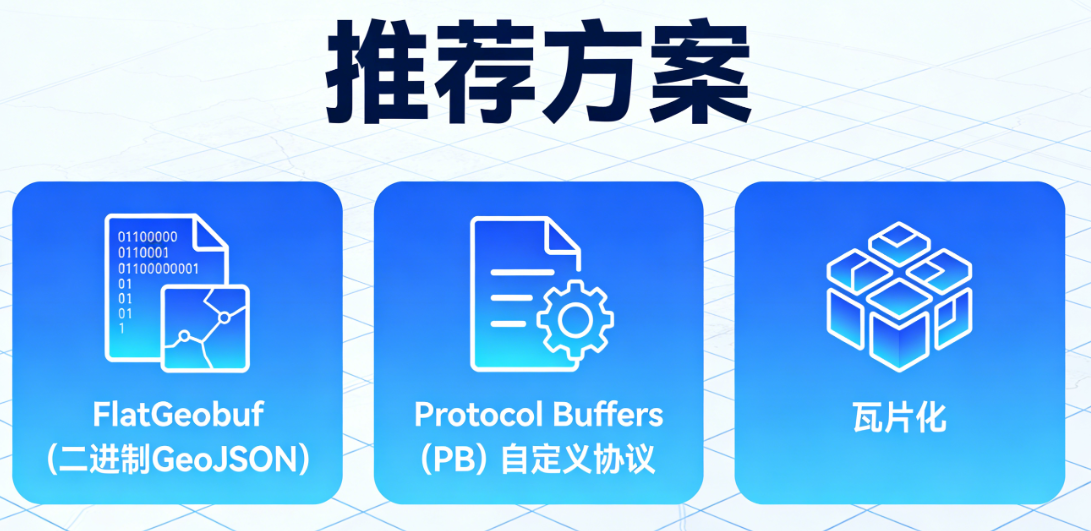

推荐优先级：FlatGeobuf > Protocol Buffers > Vector Tiles（兼顾开发成本和效率）。

二、方案一：FlatGeobuf（最优平衡）

FlatGeobuf是GeoJSON的二进制替代方案，完全兼容GeoJSON的空间结构，同时解决了GeoJSON文本冗余、解析慢的问题，且支持PostGIS直接导出，开发成本低。

1. 后端实现（Java + PostGIS + FlatGeobuf）

（1）添加依赖（Maven）
xml 复制代码
<!-- FlatGeobuf核心依赖（Java实现） -->
<dependency>
    <groupId>org.locationtech.jts</groupId>
    <artifactId>jts-core</artifactId>
    <version>1.19.0</version> <!-- 空间几何处理 -->
</dependency>
<dependency>
    <groupId>org.geotools</groupId>
    <artifactId>gt-flatgeobuf</artifactId>
    <version>29.2</version> <!-- FlatGeobuf解析/生成 -->
</dependency>
<!-- PostGIS -> JTS Geometry转换（PostGIS的MultiPolygon转JTS的MultiPolygon） -->
<dependency>
    <groupId>org.postgis</groupId>
    <artifactId>postgis-jts</artifactId>
    <version>2.5.1</version>
</dependency>
（2）核心工具类（PostGIS → FlatGeobuf）

FlatGeobuf基于JTS（空间几何库），需先将PostGIS的MultiPolygon转换为JTS的MultiPolygon，再生成FlatGeobuf二进制流：

java 复制代码
import org.geotools.data.simple.SimpleFeatureCollection;
import org.geotools.data.simple.SimpleFeatureIterator;
import org.geotools.feature.simple.SimpleFeatureBuilder;
import org.geotools.feature.simple.SimpleFeatureTypeBuilder;
import org.geotools.flatgeobuf.FlatGeobufWriter;
import org.locationtech.jts.geom.MultiPolygon;
import org.postgis.PGgeometry;
import org.postgis.jts.JtsWrapper;
import org.opengis.feature.simple.SimpleFeature;
import org.opengis.feature.simple.SimpleFeatureType;

import javax.servlet.http.HttpServletResponse;
import java.io.OutputStream;
import java.util.List;

/**
 * FlatGeobuf转换工具（比GeoJSON更高效）
 */
public class FlatGeobufUtil {

    /**
     * 转换Region列表为FlatGeobuf二进制流，直接响应给前端
     */
    public static void convertRegionsToFlatGeobuf(List<Region> regions, HttpServletResponse response) throws Exception {
        // 1. 定义FeatureType（对应FlatGeobuf的结构：属性+几何字段）
        SimpleFeatureTypeBuilder typeBuilder = new SimpleFeatureTypeBuilder();
        typeBuilder.setName("Region");
        typeBuilder.add("id", Long.class); // 属性字段：id
        typeBuilder.add("name", String.class); // 属性字段：name
        typeBuilder.add("geom", MultiPolygon.class, 4326); // 几何字段：MultiPolygon（EPSG:4326）
        SimpleFeatureType featureType = typeBuilder.buildFeatureType();

        // 2. 构建FeatureCollection（JTS几何对象集合）
        SimpleFeatureCollection featureCollection = org.geotools.data.collection.ListFeatureCollection.build(
                featureType,
                regions.stream().map(region -> {
                    // PostGIS MultiPolygon → JTS MultiPolygon（核心转换）
                    PGgeometry pgGeom = new PGgeometry(region.getGeom());
                    MultiPolygon jtsMultiPolygon = (MultiPolygon) JtsWrapper.geometry(pgGeom);

                    // 构建SimpleFeature（属性+几何）
                    return SimpleFeatureBuilder.build(
                            featureType,
                            new Object[]{region.getId(), region.getName(), jtsMultiPolygon},
                            region.getId().toString()
                    );
                }).toList()
        );

        // 3. 响应FlatGeobuf二进制流（设置响应头）
        response.setContentType("application/x-flatgeobuf");
        response.setHeader("Content-Disposition", "attachment; filename=regions.fgb");
        try (OutputStream os = response.getOutputStream()) {
            // 写入FlatGeobuf（支持空间索引，查询更快）
            FlatGeobufWriter.write(featureCollection, os, true);
        }
    }
}
（3）Controller接口（提供FlatGeobuf下载）
java 复制代码
@RestController
@RequestMapping("/api/map")
public class MapController {
    @Resource
    private RegionService regionService;

    /**
     * 提供FlatGeobuf格式的区域数据（比GeoJSON高效）
     */
    @GetMapping("/regions/fgb")
    public void getRegionsFlatGeobuf(HttpServletResponse response) throws Exception {
        List<Region> regions = regionService.getAllRegions();
        FlatGeobufUtil.convertRegionsToFlatGeobuf(regions, response);
    }
}

2. 前端实现（天地图加载FlatGeobuf）

天地图原生不支持FlatGeobuf，但可通过flatgeobufJS库解析二进制流，转换为GeoJSON后渲染（解析速度仍比原生GeoJSON快3-5倍）：

（1）引入FlatGeobuf JS库
html 复制代码
<!-- 引入FlatGeobuf解析库（CDN） -->
<script src="https://unpkg.com/flatgeobuf@3.2.0/dist/flatgeobuf.min.js"></script>
（2）前端加载代码
javascript 复制代码
// 初始化天地图（同之前，确保EPSG:4326坐标系）
var map = L.map('mapContainer', {
    center: [39.90882, 116.39748],
    zoom: 12,
    crs: L.CRS.EPSG4326
});
L.tileLayer('http://t0.tianditu.gov.cn/vec_w/wmts?service=wmts&request=GetTile&version=1.0.0&LAYER=vec&tileMatrixSet=w&TileMatrix={z}&TileRow={y}&TileCol={x}&style=default&format=tiles&tk=你的天地图Key', {
    maxZoom: 18
}).addTo(map);

// 加载FlatGeobuf二进制流，解析后渲染
fetch('http://localhost:8080/api/map/regions/fgb', {
    method: 'GET',
    responseType: 'arraybuffer' // 关键：以二进制流接收
})
.then(response => response.arrayBuffer())
.then(buffer => {
    // FlatGeobuf解析为GeoJSON（二进制解析比JSON快）
    return flatgeobuf.deserialize(buffer);
})
.then(geoJsonData => {
    // 直接用天地图L.geoJSON渲染（与之前一致）
    L.geoJSON(geoJsonData, {
        style: { color: '#ff4444', weight: 2, fillOpacity: 0.3 },
        onEachFeature: (feature, layer) => {
            layer.bindPopup(`名称: ${feature.properties.name}`);
        }
    }).addTo(map);
})
.catch(error => console.error('加载FlatGeobuf失败:', error));

3. 核心优势

  • 数据体积：比GeoJSON小30%-60%（二进制无文本冗余）；

  • 解析速度：比JSON快3-5倍（二进制直接解析，无需字符串转义）；

  • 兼容性：完全兼容GeoJSON的空间结构，前端改动极小；

  • 支持空间索引：FlatGeobuf可内置R树索引，后端按范围查询时可直接过滤，无需加载全量数据。

三、方案二：Protocol Buffers（PB，极致高效）

Protocol Buffers是Google的二进制序列化协议，自定义字段结构，体积比FlatGeobuf更小、解析速度更快（适合超大规模数据）。

1. 定义PB协议（.proto文件）

创建region.proto，定义空间数据结构（只保留必要字段，减少冗余）：

javascript 复制代码
syntax = "proto3";
package map;

// 经纬度点
message Point {
  double lng = 1; // 经度（WGS84）
  double lat = 2; // 纬度（WGS84）
}

// 多边形（外环点集合）
message Polygon {
  repeated Point points = 1; // 点列表（闭合）
}

// 多面多边形（多个多边形）
message MultiPolygon {
  repeated Polygon polygons = 1;
}

// 区域实体（属性+几何）
message Region {
  int64 id = 1;
  string name = 2;
  MultiPolygon geom = 3;
}

// 批量区域响应
message RegionList {
  repeated Region regions = 1;
}

2. 生成Java/JS PB代码

  • 下载PB编译器（protoc）：https://github.com/protocolbuffers/protobuf/releases；

  • 生成Java代码（用于后端序列化）：

    bash 复制代码
    protoc --java_out=src/main/java region.proto

  • 生成JS代码（用于前端反序列化）：

    bash 复制代码
    protoc --js_out=import_style=commonjs,binary:src/main/resources/static/js region.proto

3. 后端实现（PB序列化）

（1）添加PB依赖
xml 复制代码
<dependency>
    <groupId>com.google.protobuf</groupId>
    <artifactId>protobuf-java</artifactId>
    <version>3.24.4</version>
</dependency>
（2）PB转换工具类
java 复制代码
import com.google.protobuf.ByteString;
import map.RegionProto;
import org.postgis.MultiPolygon;
import org.postgis.Polygon;
import org.postgis.Point;

import javax.servlet.http.HttpServletResponse;
import java.io.OutputStream;
import java.util.List;

public class PbUtil {

    /**
     * 转换Region列表为PB二进制流
     */
    public static void convertRegionsToPb(List<Region> regions, HttpServletResponse response) throws Exception {
        RegionProto.RegionList.Builder listBuilder = RegionProto.RegionList.newBuilder();

        for (Region region : regions) {
            // 1. 构建PB的MultiPolygon
            RegionProto.MultiPolygon.Builder mpBuilder = RegionProto.MultiPolygon.newBuilder();
            MultiPolygon postgisMp = region.getGeom();

            // 遍历每个Polygon
            for (Polygon polygon : postgisMp.getPolygons()) {
                RegionProto.Polygon.Builder pBuilder = RegionProto.Polygon.newBuilder();
                // 遍历每个Point
                for (Point point : polygon.getPoints()) {
                    RegionProto.Point pbPoint = RegionProto.Point.newBuilder()
                            .setLng(point.getX())
                            .setLat(point.getY())
                            .build();
                    pBuilder.addPoints(pbPoint);
                }
                mpBuilder.addPolygons(pBuilder.build());
            }

            // 2. 构建PB的Region
            RegionProto.Region pbRegion = RegionProto.Region.newBuilder()
                    .setId(region.getId())
                    .setName(region.getName())
                    .setGeom(mpBuilder.build())
                    .build();
            listBuilder.addRegions(pbRegion);
        }

        // 3. 响应PB二进制流
        response.setContentType("application/x-protobuf");
        try (OutputStream os = response.getOutputStream()) {
            listBuilder.build().writeTo(os);
        }
    }
}
（3）Controller接口
java 复制代码
@GetMapping("/regions/pb")
public void getRegionsPb(HttpServletResponse response) throws Exception {
    List<Region> regions = regionService.getAllRegions();
    PbUtil.convertRegionsToPb(regions, response);
}

4. 前端实现（PB反序列化+天地图渲染）

（1）引入PB JS库
html 复制代码
<script src="https://unpkg.com/protobufjs@7.2.5/dist/protobuf.min.js"></script>
<script src="js/region_pb.js"></script> <!-- 生成的JS代码 -->
（2）前端解析代码
javascript 复制代码
// 加载PB二进制流，反序列化为对象
fetch('http://localhost:8080/api/map/regions/pb', {
    method: 'GET',
    responseType: 'arraybuffer'
})
.then(response => response.arrayBuffer())
.then(buffer => {
    // PB反序列化（RegionList）
    return map.RegionList.decode(new Uint8Array(buffer));
})
.then(pbData => {
    // 转换PB对象为GeoJSON（仅保留渲染必要结构）
    const geoJson = {
        type: "FeatureCollection",
        features: pbData.regions.map(region => ({
            type: "Feature",
            properties: { id: region.id, name: region.name },
            geometry: {
                type: "MultiPolygon",
                coordinates: region.geom.polygons.map(polygon => [
                    polygon.points.map(point => [point.lng, point.lat])
                ])
            }
        }))
    };
    // 天地图渲染（与之前一致）
    L.geoJSON(geoJson, { style: { color: '#2ecc71' } }).addTo(map);
})
.catch(error => console.error('加载PB失败:', error));

5. 核心优势

  • 体积最小：比GeoJSON小50%-80%（无冗余字段，二进制压缩）；

  • 解析最快：比JSON快10倍以上（PB是二进制协议，无需字符串解析）；

  • 扩展性强：支持字段增减（向前兼容），可按需隐藏敏感字段。

四、方案三：Vector Tiles（瓦片化，海量数据首选）

如果数据量超100万条，FlatGeobuf/PB仍会有加载延迟，此时需用 Vector Tiles（矢量瓦片）：将空间数据按地图级别（zoom）和瓦片网格（x/y）分块，前端只加载当前可视范围的瓦片，实现"按需加载"。

核心原理

  1. 后端：使用PostGIS + tippecanoe（瓦片生成工具）或GeoServer生成MVT（Mapbox Vector Tiles，标准矢量瓦片格式）；

  2. 前端：天地图通过leaflet-vectorgrid插件加载MVT瓦片，直接渲染多边形。

简化实现（基于GeoServer生成瓦片）

  1. 安装GeoServer（支持PostGIS数据源和MVT瓦片输出）；

  2. 配置GeoServer：添加PostGIS数据源 → 创建图层（关联region表） → 启用MVT瓦片服务；

  3. 前端加载代码：

html 复制代码
<!-- 引入矢量瓦片插件 -->
<script src="https://unpkg.com/leaflet-vectorgrid@1.3.0/dist/Leaflet.VectorGrid.bundled.js"></script>

<script>
// 加载GeoServer生成的MVT瓦片
L.vectorGrid.protobuf("http://localhost:8080/geoserver/gwc/service/tms/1.0.0/your-workspace:region@EPSG:4326@pbf/{z}/{x}/{y}.pbf", {
    vectorTileLayerStyles: {
        "region": { // 图层名
            fill: true,
            fillColor: "#3498db",
            fillOpacity: 0.3,
            stroke: true,
            strokeColor: "#2980b9"
        }
    },
    maxZoom: 18,
    minZoom: 1
}).addTo(map);
</script>

核心优势

  • 海量数据支持：无论数据量多大，前端只加载当前可视范围的瓦片（kb级）；

  • 渲染高效：矢量瓦片是二进制格式，渲染速度比 raster 瓦片快；

  • 缩放无锯齿：矢量瓦片基于矢量数据，缩放时不会模糊。

五、方案选择建议

数据量 推荐方案 开发成本 效率提升
<1万条 GeoJSON（够用） 低 -
1万-10万条 FlatGeobuf 中低 3-5倍
10万-100万条 Protocol Buffers 中 10倍+
>100万条或地图级应用 Vector Tiles 高 无上限（按需加载）

六、关键优化技巧

  1. 坐标系统一：始终使用 EPSG:4326（WGS84），避免坐标转换开销；

  2. 几何简化：PostGIS使用ST_Simplify(geom, 0.001)（保留精度的同时减少顶点数）；

  3. 空间索引：PostGIS表添加索引 CREATE INDEX idx_region_geom ON region USING GIST(geom);；

  4. 接口压缩：后端启用GZip压缩（FlatGeobuf/PB+GZip体积更小）；

  5. 缓存策略：对瓦片或FlatGeobuf数据添加Redis缓存，减少数据库查询。

通过以上方案，可大幅提升天地图加载PostGIS空间数据的效率，尤其适合中大规模数据场景。
