VRRP介绍
Cisco中名叫HSRP
eNSP中名叫VRRP
作用：使网络24小时不间断运作
实现方式：将两台路由器作为一台路由器使用，其中一台作为运行路由器，另一台作为备份（监听）路由器，运行中的路由器出现问题，备份路由器会立即替代运行路由器运作。
HSRP组成：活跃、备份、虚拟（活跃+备份）、其他路由器
配置命令
standby [group-number] ip [virtual-ip-address] 配置为HSRP的成员
HSRP备份组号 备份组虚拟IP地址
standby [group-number] priority [priority-value] 配置HSRP优先级，[priority-value]的取值范围 为0-255，默认为100
standby [group-number] preempt HSRP占先权配置，优先级高的路由器重新获得转发权
show standby [type mod/num] [group-number] brief 查看HSRP摘要信息
show standby 查看HSRP详细信息
实验、Cisco配置VRRP

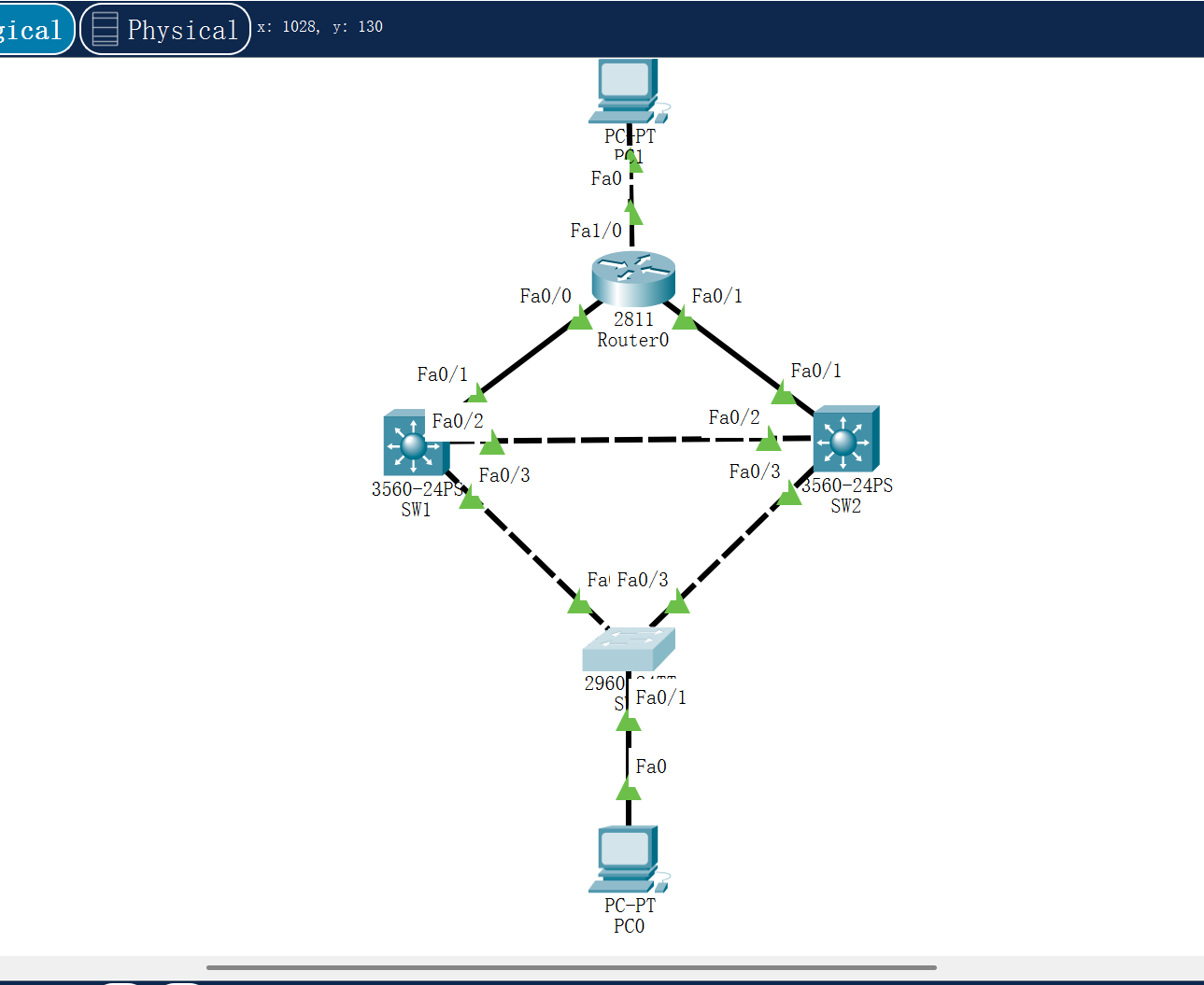

网络结构图

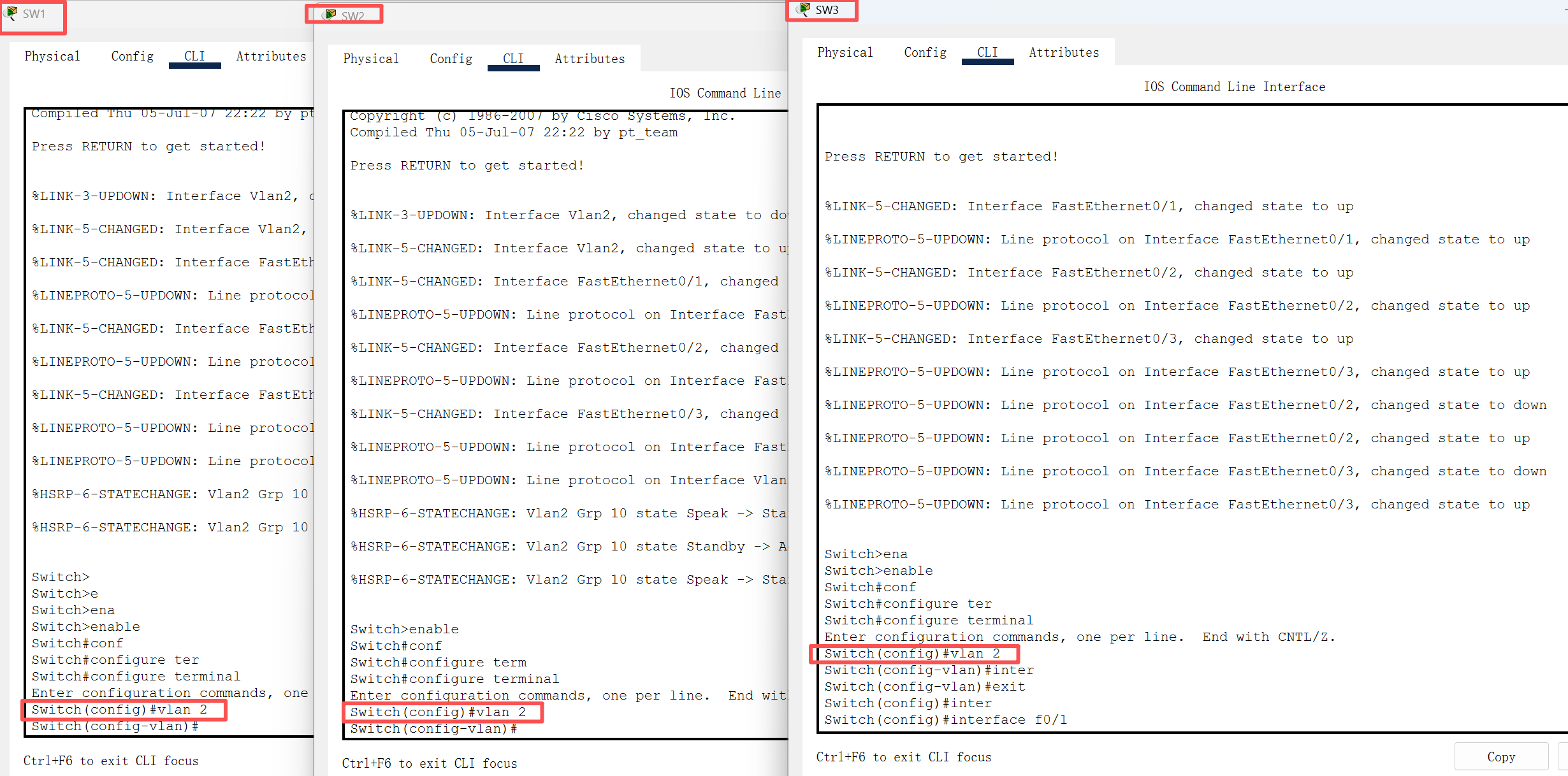

将三台交换机并入vlan2

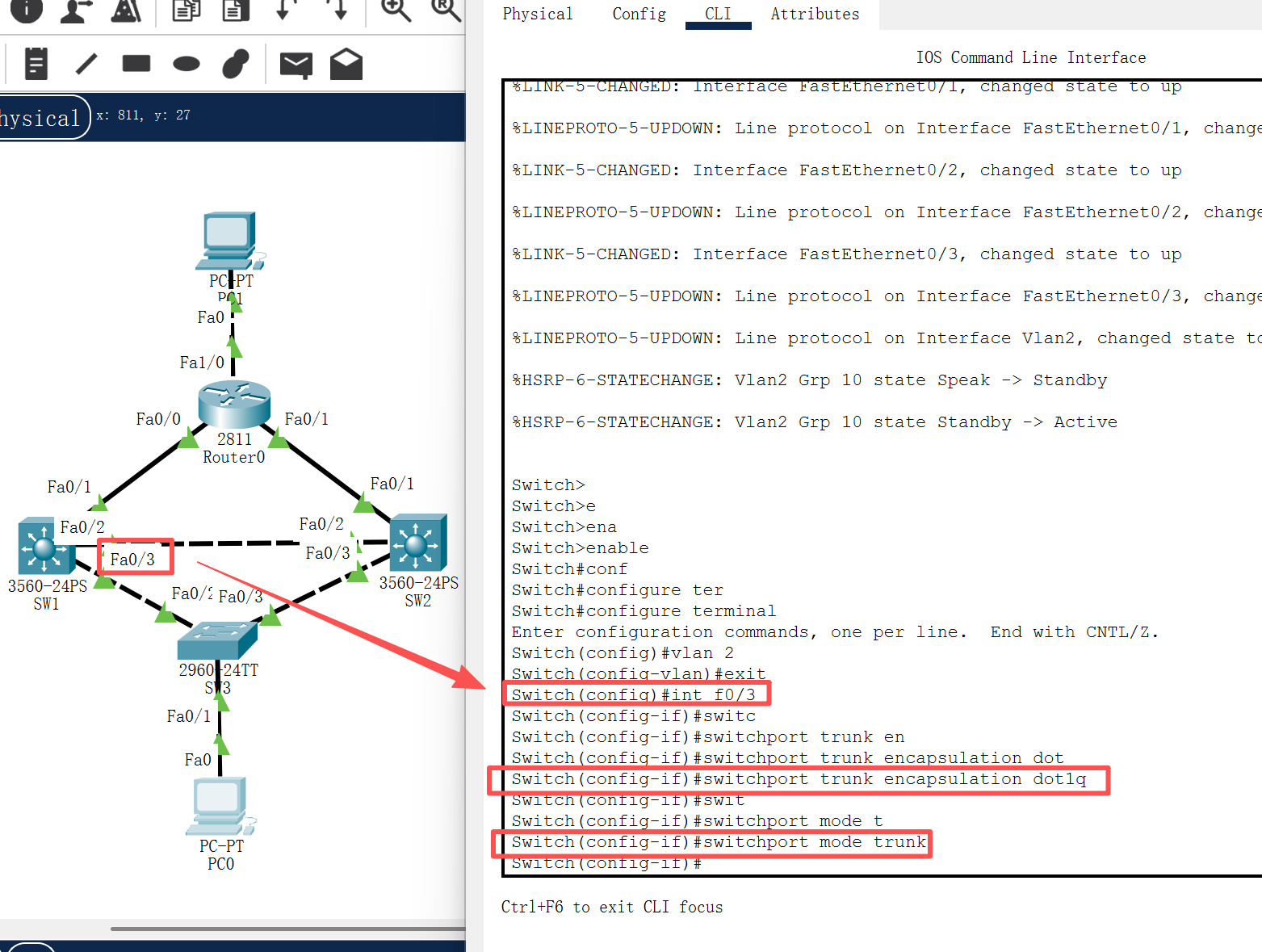

配置SW1的f0/3接口为trunk模式并指定封装方式dot1q

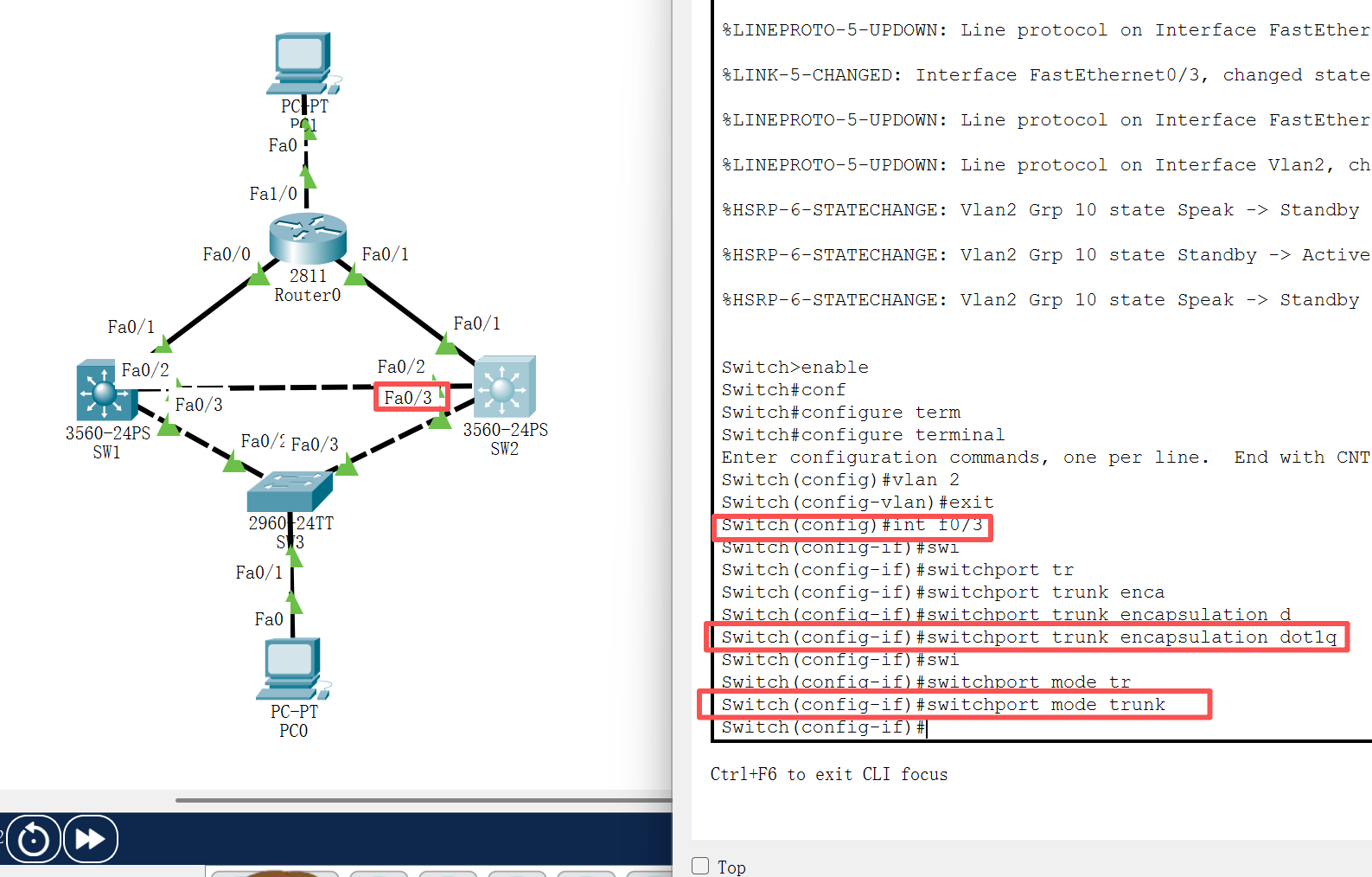

配置SW2的f0/3接口为trunk模式并指定封装方式

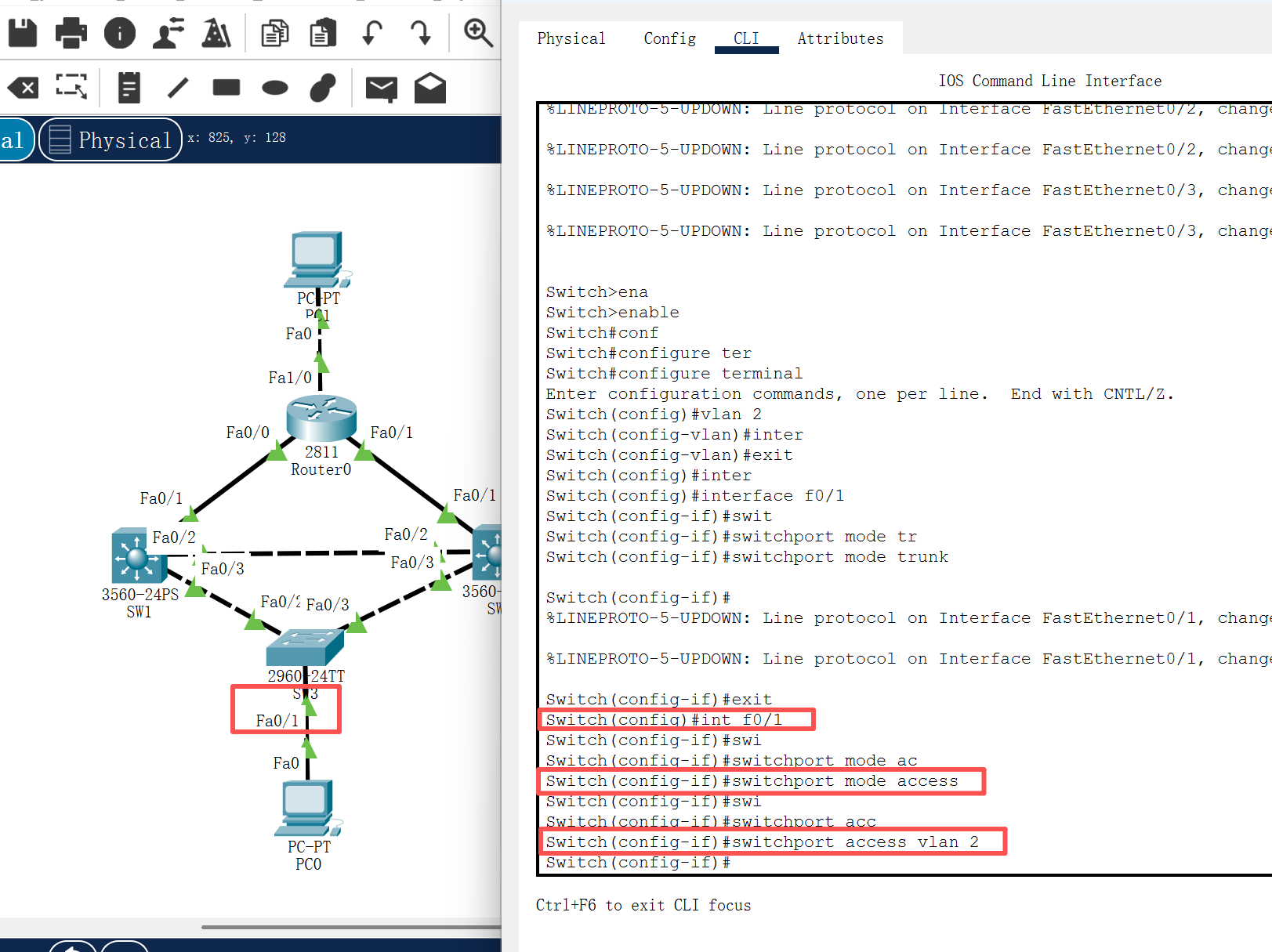

将SW3的f0/1接口改为access模式并连接vlan 2

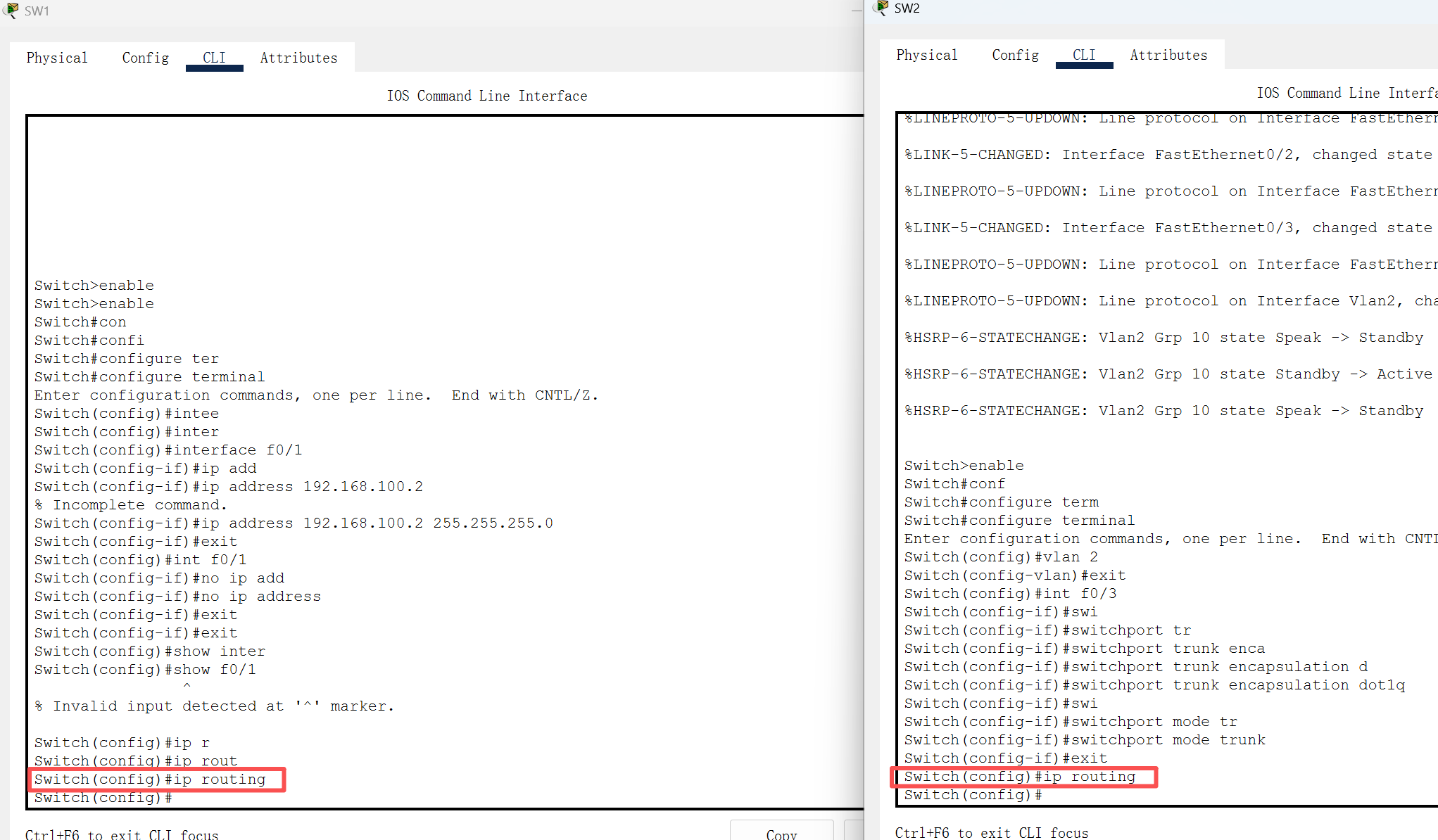

在SW1与SW2中输入ip routing 启动路由功能

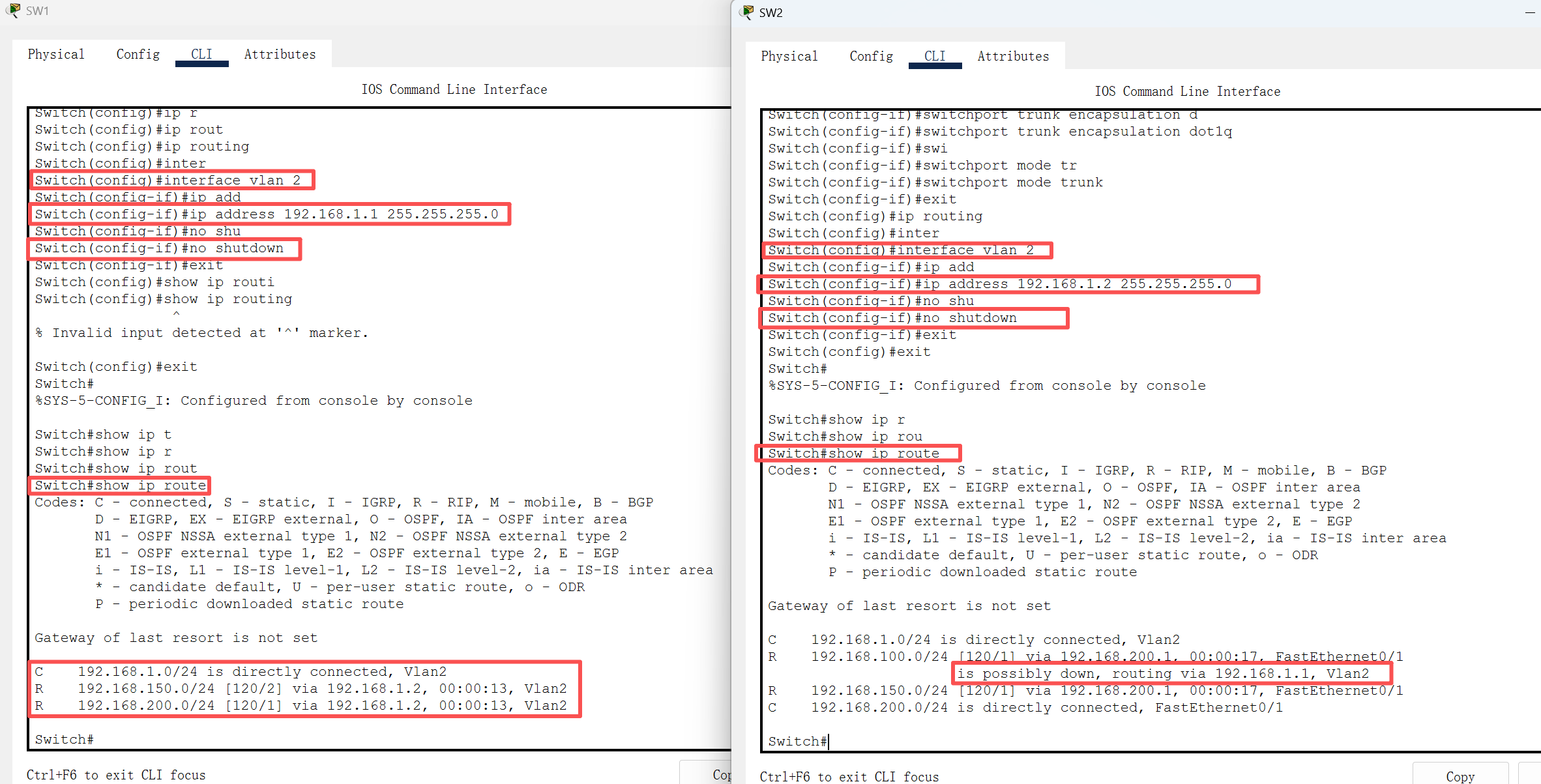

配置SW1与SW2的vlan ip地址，show ip route 查看路由表

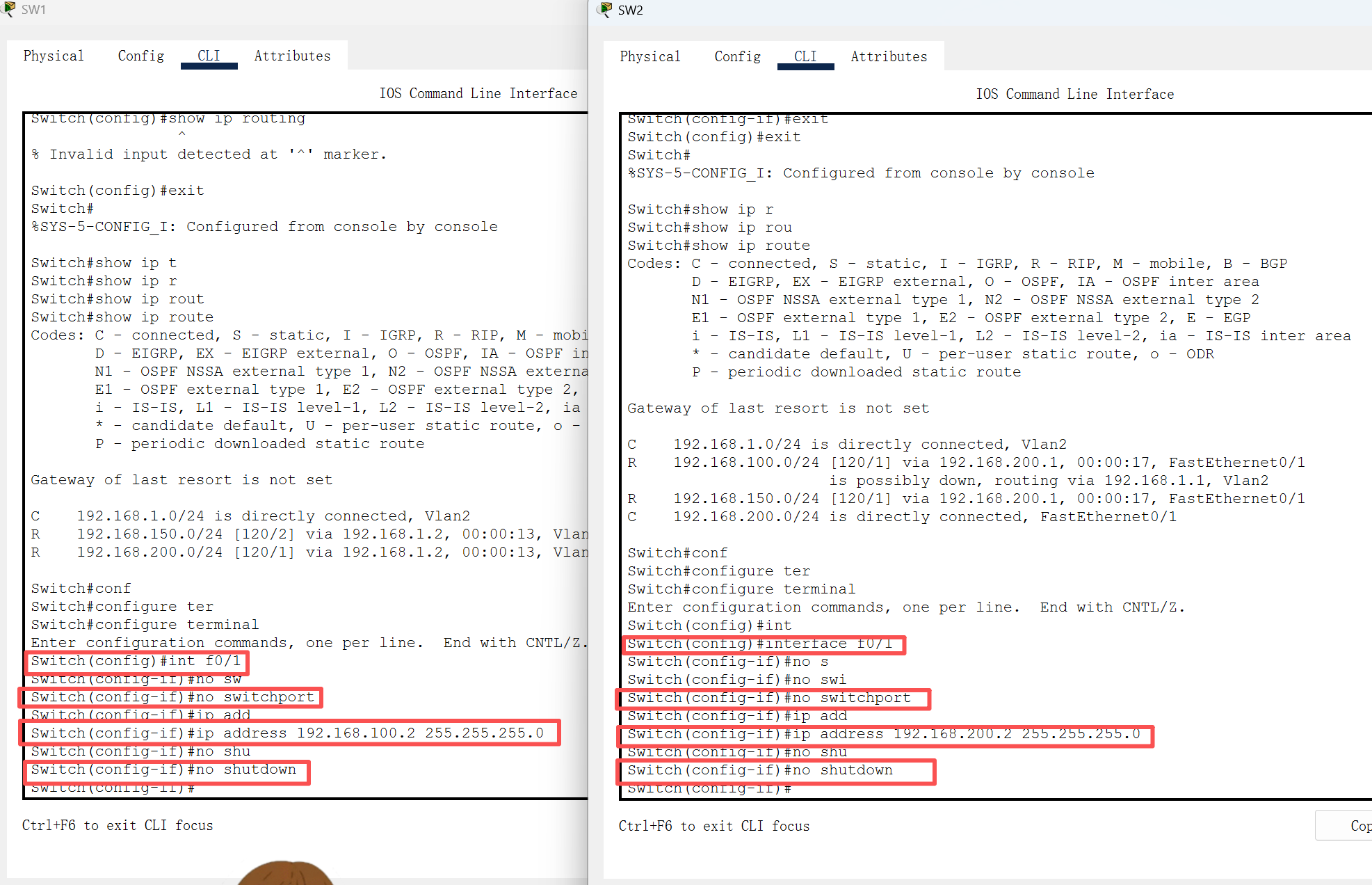

在SW1与SW2上配置路由接口f0/1，并配置接口IP

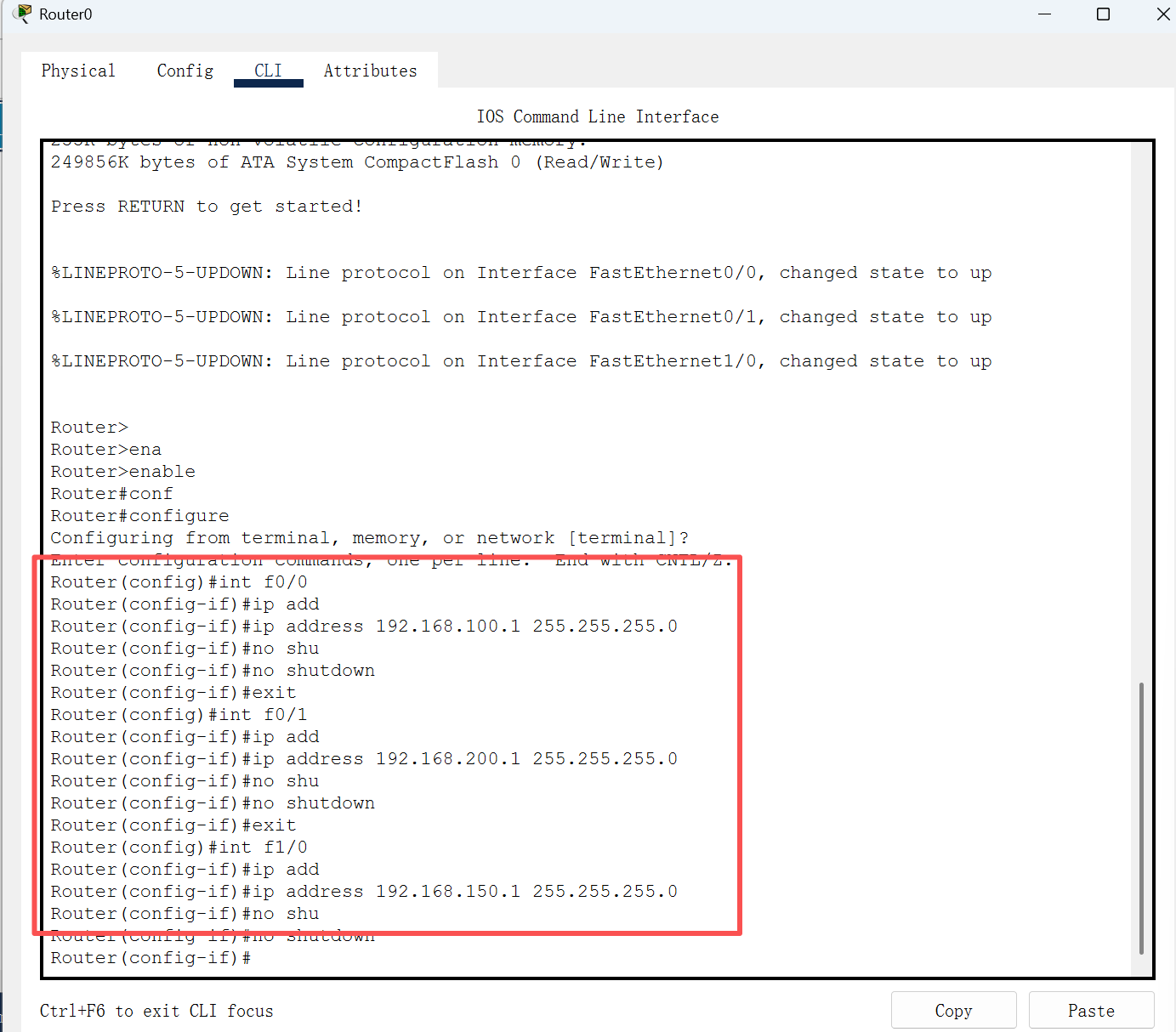

配置路由器接口IP
Router(config)#int f0/0
Router(config-if)#ip address 192.168.100.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#int f0/1
Router(config-if)#ip address 192.168.200.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#int f1/0
Router(config-if)#ip address 192.168.150.1 255.255.255.0
Router(config-if)#no shutdown

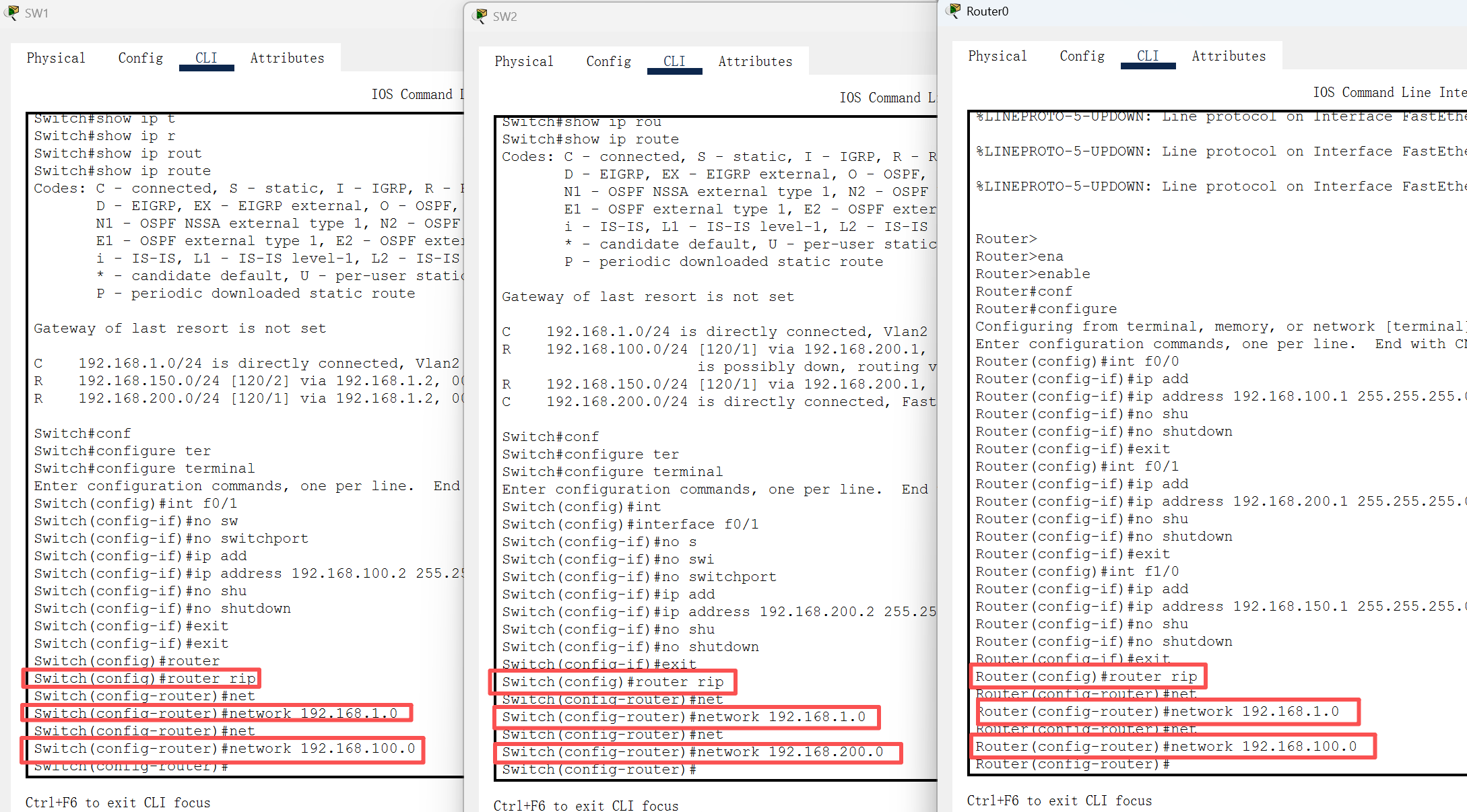

配置SW1、SW2与路由器的路由表
SW1:
Switch(config)#router rip
Switch(config-router)#network 192.168.1.0
Switch(config-router)#network 192.168.100.0
SW2:
Switch(config)#router rip
Switch(config-router)#network 192.168.1.0
Switch(config-router)#network 192.168.200.0
路由器:
Router(config)#router rip
Router(config-router)#network 192.168.1.0
Router(config-router)#network 192.168.100.0

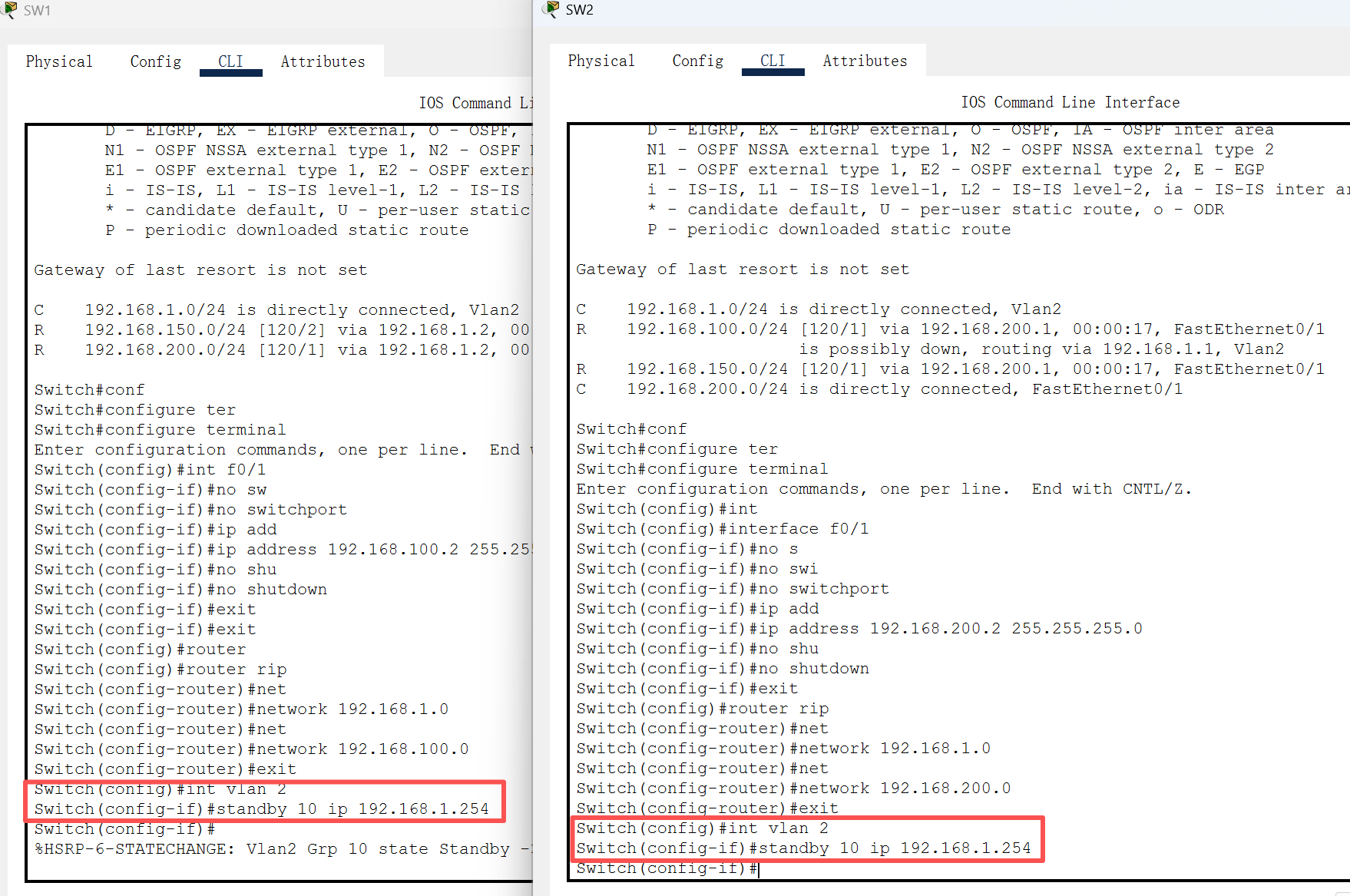

配置HSRP成员
SW1,SW2的VLAN2接口配置为HSRP成员，组号为10

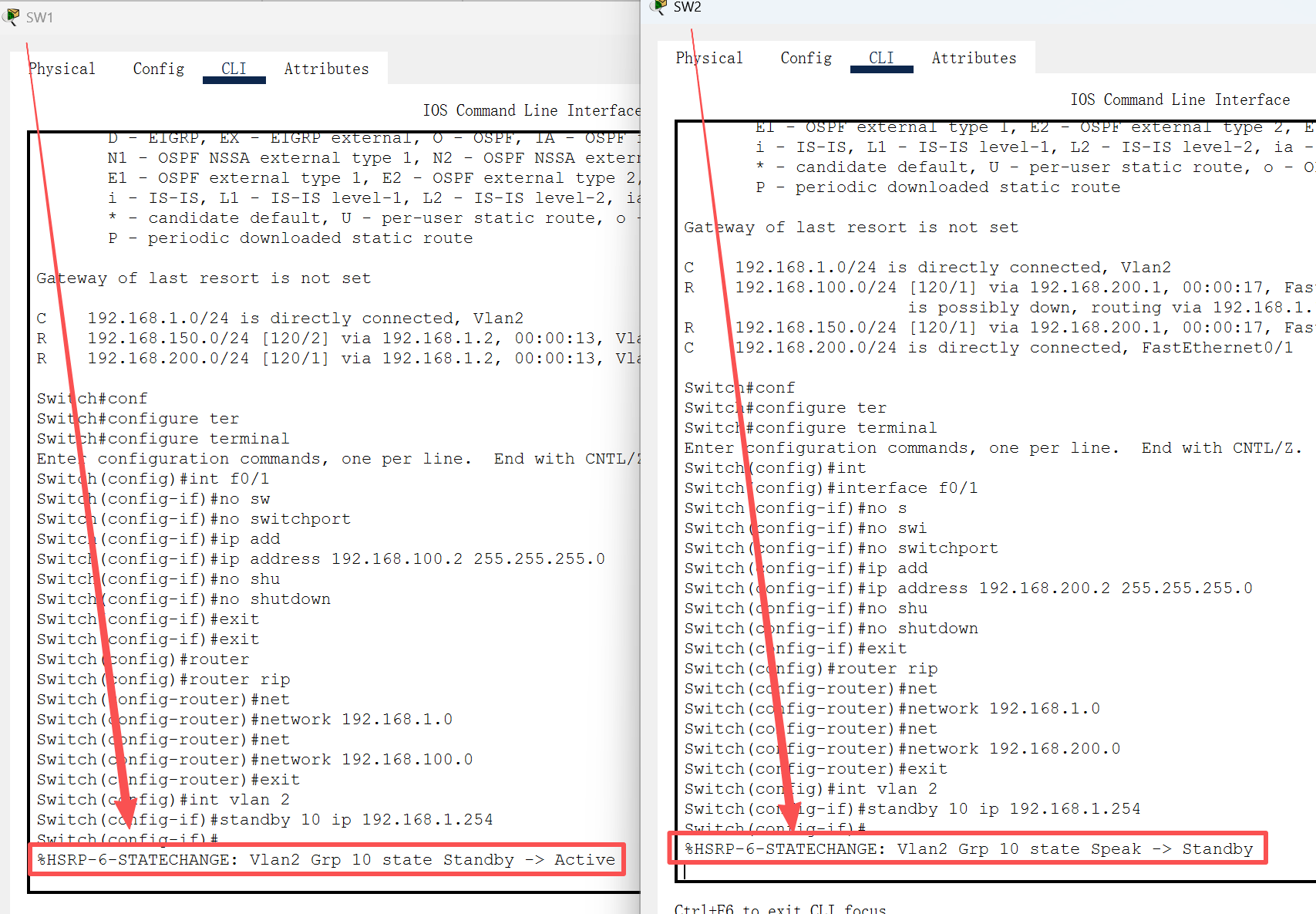

可以看到
SW1中出现：
%HSRP-6-STATECHANGE: Vlan2 Grp 10 state Standby -> Active
SW2中出现：
%HSRP-6-STATECHANGE: Vlan2 Grp 10 state Speak -> Standby
配置成功，SW1线路在出问题的时候，会自动激活SW2备用路线
TCP协议
传输控制协议（TCP，Transmission Control Protocol）是一种面向连接的、可靠的、基于字节流的传输层控制协议，由IETF的RFC 793定义。

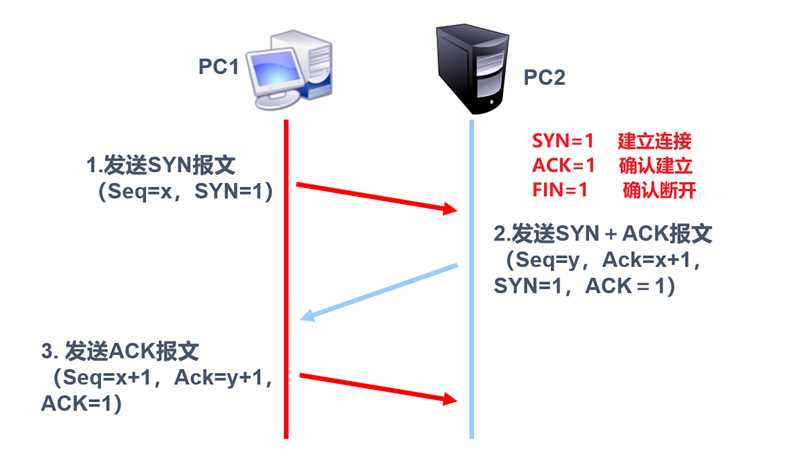

TCP建立连接的过程称为三次握手
①PC1向PC2发送SYN报文（Seq=x,SYN=1）
②PC2收到请求连接，向PC1（收到请求，同意连接）发送SYN+ACK报文（Seq=y，Ack=x+1，SYN=1，ACK=1）
③PC1向PC2发送ACK报文（Seq=x+1，Ack=y+1，ACK=1）
SYN=1 建立连接
ACK=1 确认建立
FIN=1 确认断开

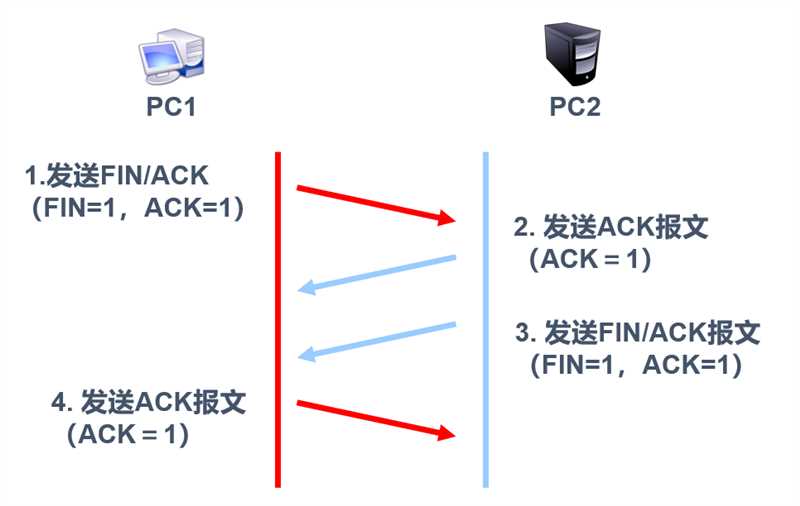

TCP断开连接的过程称为四次挥手
①PC1向PC2发送FIN/ACK（FIN=1,ACK=1）
②PC2发送ACK报文（ACK=1）
③PC2发送FIN/ACK报文（FIN=1,ACK=1）
④PC1向PC2发送ACK报文（ACK=1）
常用的TCP端口号及其功能
|------|-----------|----------------------|
| 端口 | 协议 | 说明 |
| 21 | FTP | FTP服务器所开放的控制端口 |
| 22 | SSH | |
| 23 | TELNET | 用于远程登录，可以远程控制管理目标计算机 |
| 25 | SMTP | SMTP服务器开放的端口，用于发送邮件 |
| 53 | DNS | 域名系统服务，用于域名解析 |
| 80 | HTTP | 超文本传输协议 |
| 110 | POP3 | 用于邮件的接收 |
| 443 | HTTPS | 加密的HTTP协议，用于安全网页访问 |
| 1521 | Oracle数据库 | Oracle数据库默认监听端口 |
| 8080 | Tomcat | Tomcat服务器默认HTTP端口 |
