大家好，上一次我们学习了传输层的两个协议，今天我们来继续学习一下网络层的IP协议，那么话不多说，我们开始今天的学习：

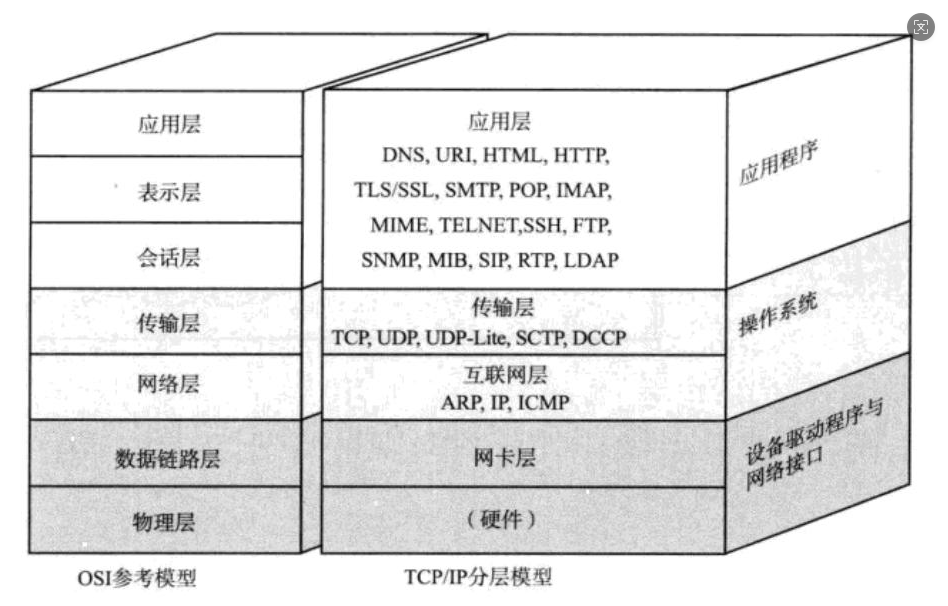

网络层
网络层
当我们的数据在传输层进行封装之后，就要发送给对方了，那么具体是如何发送的呢？这就要看网络层了：
在复杂的网络环境中确定一个合适的路径.
我们所说的TCP/IP协议，核心作用就是把数据可靠的从源主机发送给目的主机。
IP****协议

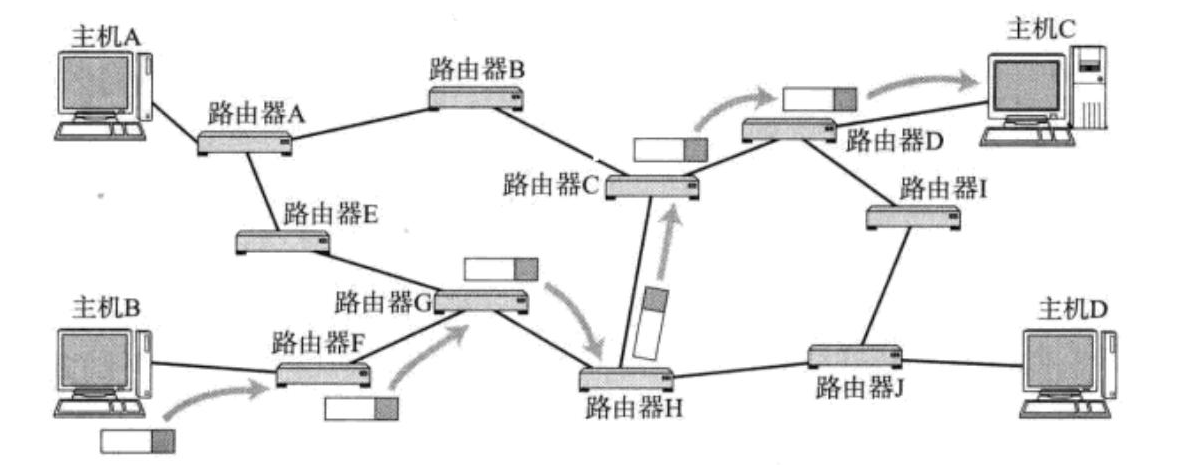

比如我们要从主机B发送数据到主机C，那么这个路线具体是怎么走的呢？首先数据从主机B发出要先到路由器F，再到路由器G，再到路由器H，然后是路由器C和路由器D，最后走到主机C。
IP协议解决的是主机到主机的问题，那么IP协议是如何解决的呢？
IP地址由网络号和主机号组成：
IP地址 = 网络号 + 主机号
由此可知，我们传输数据的路由过程本质上是从一个子网进入到另一个子网当中。
1. 基本概念
主机: 配有 IP 地址, 但是不进行路由控制的设备；
路由器: 即配有 IP 地址, 又能进行路由控制；
节点: 主机和路由器的统称；
2. 协议头格式

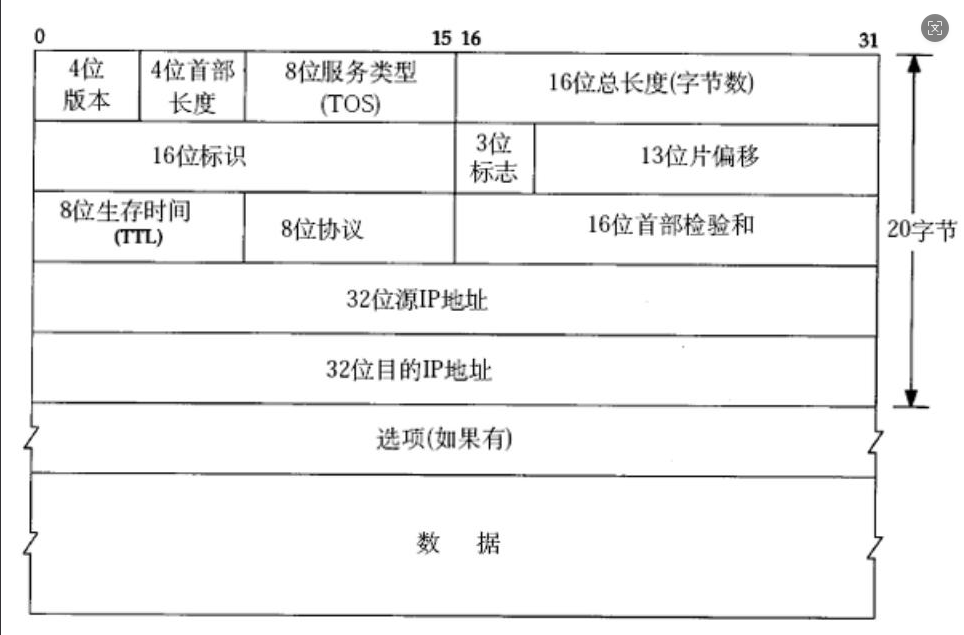

下面我们来看一下IP报文的格式：
1. 4 位版本号(version): 指定 IP 协议的版本, 对于 IPv4 来说, 就是 4.
2.****4位头部长度*(header length): IP头部的长度是多少个32bit,也就是length*4 的字节数. 4bit 表示最大的数字是 15, 因此 IP 头部最大长度是 60 字节.
3. 8 位服务类型(Type Of Service): 3 位优先权字段(已经弃用), 4 位 TOS 字段, 和 1 位保留字段(必须置为 0). 4 位 TOS 分别表示: 最小延时, 最大吞吐量, 最高可靠性, 最小成本. 这四者相互冲突, 只能选择一个. 对于 ssh/telnet 这样的应用程序, 最小延时比较重要; 对于 ftp 这样的程序, 最大吞吐量比较重要.
4. 16 位总长度(total length): IP 数据报整体占多少个字节.
5. 16 位标识(id): 唯一的标识主机发送的报文. 如果 IP 报文在数据链路层被分片了, 那么每一个片里面的这个 id 都是相同的.
6. 3 位标志字段: 第一位保留(保留的意思是现在不用, 但是还没想好说不定以后要用到). 第二位置为 1 表示禁止分片, 这时候如果报文长度超过 MTU, IP 模块就会丢弃报文. 第三位表示"更多分片", 如果分片了的话, 最后一个分片置为 0, 其他是 1. 类似于一个结束标记.
7. 13 位分片偏移(framegament offset): 是分片相对于原始 IP 报文开始处的偏移. 其实就是在表示当前分片在原报文中处在哪个位置. 实际偏移的字节数是这个值 8 得到的. 因此, 除了最后一个报文之外, 其他报文的长度必须是 8 的整数倍(否则报文就不连续了).
8. 8 位生存时间(Time To Live, TTL): 数据报到达目的地的最大报文跳数. 一般是64. 每次经过一个路由, TTL -= 1, 一直减到 0 还没到达, 那么就丢弃了. 这个字段主要是用来防止出现路由循环
9. 8 位协议: 表示上层协议的类型
10. 16 位头部校验和: 使用 CRC 进行校验, 来鉴别头部是否损坏.
11. 32 位源地址和 32 位目标地址: 表示发送端和接收端.
12. 选项字段(不定长, 最多 40 字节): 略
3. 网段划分
这里我们先举一个例子，我们的学校中对于不同的学院和不同的专业都是有不同的编号的，那么为什么要这么设计呢？
假如我们今天捡到了一张学生卡，上面只有学号和姓名，如果不这么设计的话，那我们想找到这个人只能是一个一个的去问。那么如果采用这种设计方式，首先可以根据这个学号分离出学院号和专业号，我们在去这个专业去找就大大缩小了搜索范围。
这里只是举一个例子，大家能理解这个意思就行，同样的IP协议也是这么设计的。

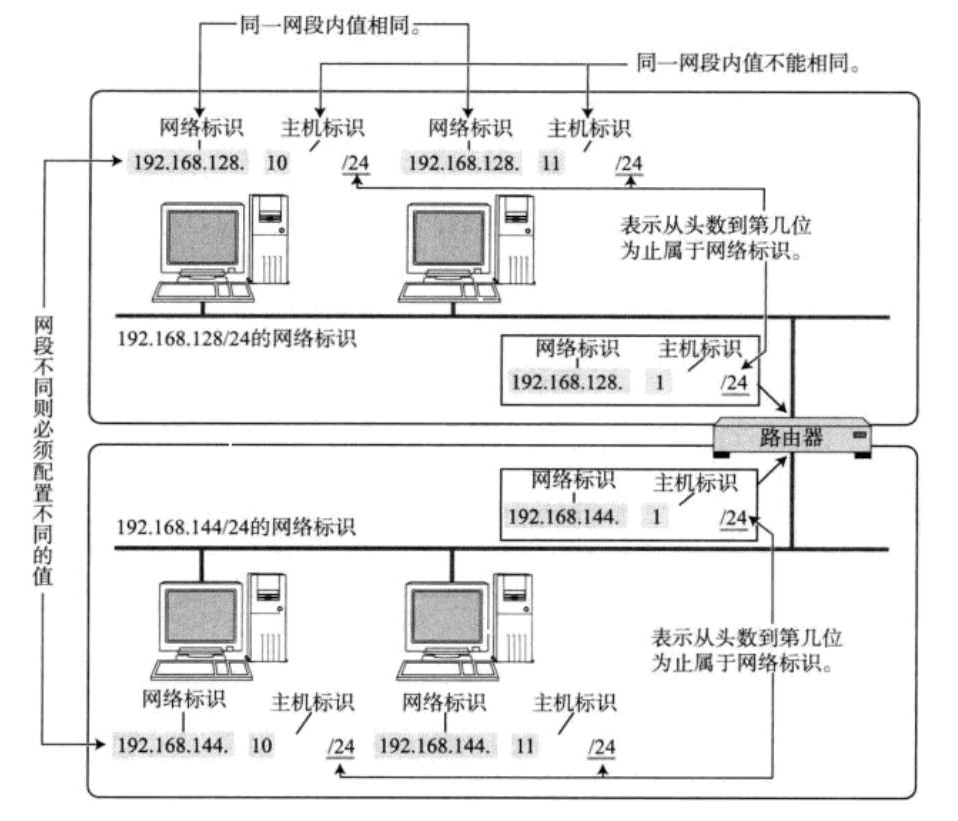

IP 地址分为两个部分, 网络号和主机号
网络号: 保证相互连接的两个网段具有不同的标识;
主机号: 同一网段内, 主机之间具有相同的网络号, 但是必须有不同的主机号
不同的子网就是我们说的一个个专业，主机号就是分配的学号。
不同的子网其实就是把网络号相同的主机放到一起.
如果在子网中新增一台主机, 则这台主机的网络号和这个子网的网络号一致, 但是主机号必须不能和子网中的其他主机重复.
通过合理设置主机号和网络号, 就可以保证在相互连接的网络中, 每台主机的 IP 地址都不相同.
那么问题来了, 手动管理子网内的 IP, 是一个相当麻烦的事情
有一种技术叫做 DHCP, 能够自动的给子网内新增主机节点分配 IP 地址, 避免了手动管理 IP 的不便.
一般的路由器都带有 DHCP 功能. 因此路由器也可以看做一个 DHCP 服务器.

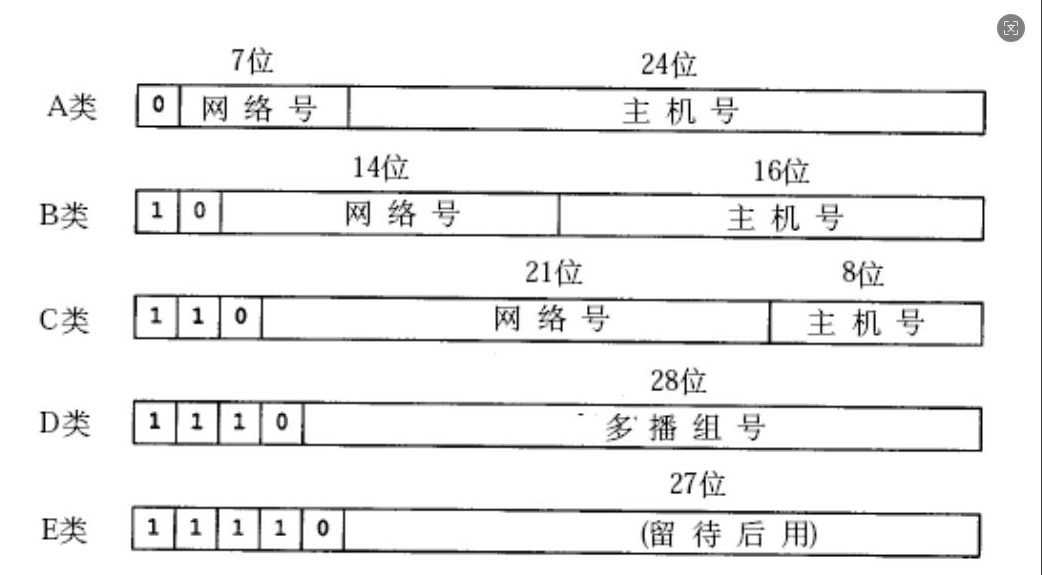

过去曾经提出一种划分网络号和主机号的方案, 把所有 IP 地址分为五类, 如下图所示：
A 类 0.0.0.0 到 127.255.255.255
B 类 128.0.0.0 到 191.255.255.255
C 类 192.0.0.0 到 223.255.255.255
D 类 224.0.0.0 到 239.255.255.255
E 类 240.0.0.0 到 247.255.255.255
但是这样划分，又有了新的问题：
随着 Internet 的飞速发展,这种划分方案的局限性很快显现出来,大多数组织都申请 B 类 网络地址, 导致 B 类地址很快就分配完了, 而 A 类却浪费了大量地址;
例如, 申请了一个 B 类地址, 理论上一个子网内能允许 6 万 5 千多个主机. A 类地址的子网内的主机数更多.然而实际网络架设中, 不会存在一个子网内有这么多的情况. 因此大量的 IP 地址都被浪费掉了.
针对这种情况提出了新的划分方案, 称为 CIDR(Classless Interdomain Routing):
引入一个额外的子网掩码(subnet mask)来区分网络号和主机号;
子网掩码也是一个 32 位的正整数. 通常用一串 "0" 来结尾;
将 IP 地址和子网掩码进行 "按位与" 操作, 得到的结果就是网络号;
网络号和主机号的划分与这个 IP 地址是 A 类、B 类还是 C 类无关;
可见,IP 地址与子网掩码做与运算可以得到网络号, 主机号从全 0 到全 1 就是子网的地址范围;

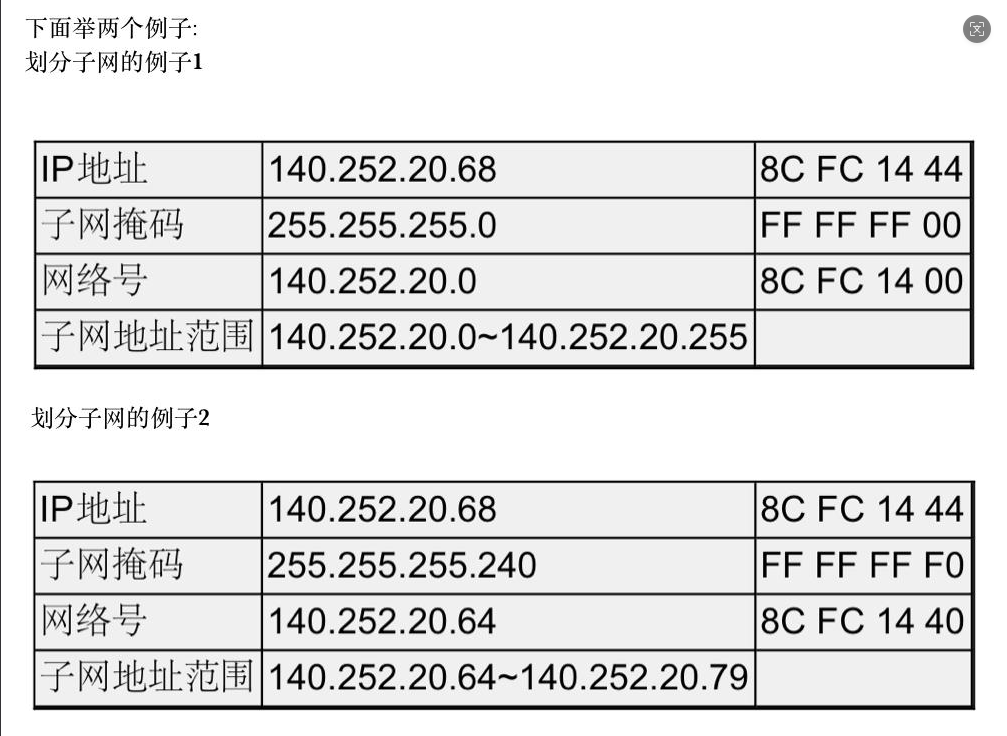

IP 地址和子网掩码还有一种更简洁的表示方法,例如 140.252.20.68/24,表示 IP 地址为 140.252.20.68, 子网掩码的高 24 位是 1,也就是 255.255.255.0
为什么要使用子网掩码呢？
在上面对IP地址进行分类时，每类的网络号大小是相同的，但在实际使用中，会有网络号得不到使用，子网掩码本质就是对网络号进行重新划分，将不使用的网络号作为主机号使用
4. 特殊的IP地址
将 IP 地址中的主机地址全部设为 0, 就成为了网络号, 代表这个局域网;
将 IP 地址中的主机地址全部设为 1, 就成为了广播地址, 用于给同一个链路中相互连接的所有主机发送数据包;

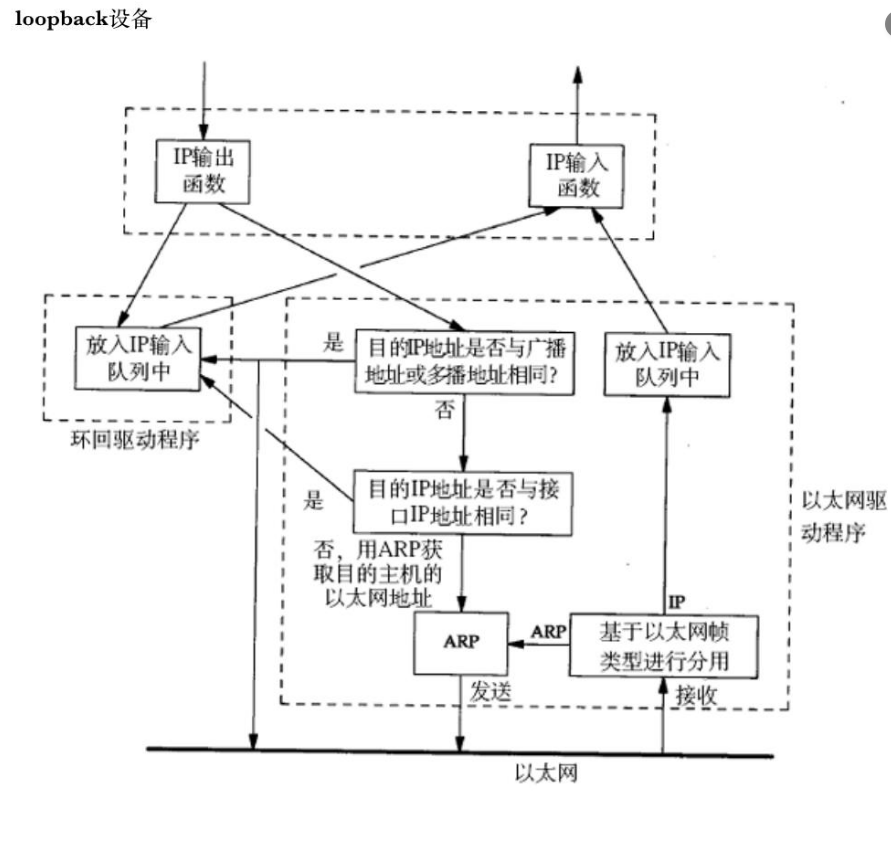

127.*的 IP 地址用于本机环回(loop back)测试,通常是 127.0.0.1
5. IP****地址的数量限制
我们知道, IP 地址(IPv4)是一个 4 字节 32 位的正整数. 那么一共只有 2 的 32 次方 个 IP 地址, 大概是 43 亿左右. 而 TCP/IP 协议规定, 每个主机都需要有一个 IP 地址.
这意味着, 一共只有 43 亿台主机能接入网络么?
实际上, 由于一些特殊的 IP 地址的存在, 数量远不足 43 亿; 另外 IP 地址并非是按照主机台数来配置的, 而是每一个网卡都需要配置一个或多个 IP 地址.
CIDR 在一定程度上缓解了 IP 地址不够用的问题(提高了利用率, 减少了浪费, 但是 IP 地址的绝对上限并没有增加), 仍然不是很够用. 这时候有三种方式来解决:
- 动态分配 IP 地址: 只给接入网络的设备分配 IP 地址. 因此同一个 MAC 地址的设备, 每次接入互联网中, 得到的 IP 地址不一定是相同的;
- NAT 技术(后面会重点介绍);
- IPv6: IPv6 并不是 IPv4 的简单升级版. 这是互不相干的两个协议, 彼此并不兼容; IPv6 用 16 字节 128 位来表示一个 IP 地址; 但是目前 IPv6 还没有普及;
6. 私有IP地址和公网IP地址
如果一个组织内部组建局域网,IP 地址只用于局域网内的通信,而不直接连到 Internet 上, 理论上 使用任意的 IP 地址都可以,但是 RFC 1918 规定了用于组建局域网的私有 IP 地址
10.*,前 8 位是网络号,共 16,777,216 个地址
172.16.*到 172.31.*,前 12 位是网络号,共 1,048,576 个地址
192.168.*,前 16 位是网络号,共 65,536 个地址
包含在这个范围中的, 都成为私有 IP, 其余的则称为全局 IP(或公网 IP)
网络宏观上被分为公网和内网(子网，局域网)，它们的比例是 1 : N ，在内网中Ip地址可以重复，所以我们的私有IP无法出现在公网，因为无法收到应答，那么是怎样进行通信的呢？
- 一个路由器可以配置两个 IP 地址, 一个是 WAN 口 IP, 一个是 LAN 口 IP(子网IP).
- 路由器 LAN 口连接的主机, 都从属于当前这个路由器的子网中.
- 不同的路由器, 子网 IP 其实都是一样的(通常都是 192.168.1.1). 子网内的主机 IP 地址不能重复. 但是子网之间的 IP 地址就可以重复了.
- 每一个家用路由器, 其实又作为运营商路由器的子网中的一个节点. 这样的运营商路由器可能会有很多级, 最外层的运营商路由器, WAN 口 IP 就是一个公网 IP 了.
- 子网内的主机需要和外网进行通信时, 路由器将 IP 首部中的 IP 地址进行替换 (替换成 WAN 口 IP), 这样逐级替换, 最终数据包中的 IP 地址成为一个公网 IP. 这种技术称为 NAT(Network Address Translation，网络地址转换).
- 如果希望我们自己实现的服务器程序, 能够在公网上被访问到, 就需要把程序部署在一台具有外网 IP 的服务器上. 这样的服务器可以在阿里云/腾讯云上进行购买
7. 路由
在复杂的网络结构中, 找出一条通往终点的路线

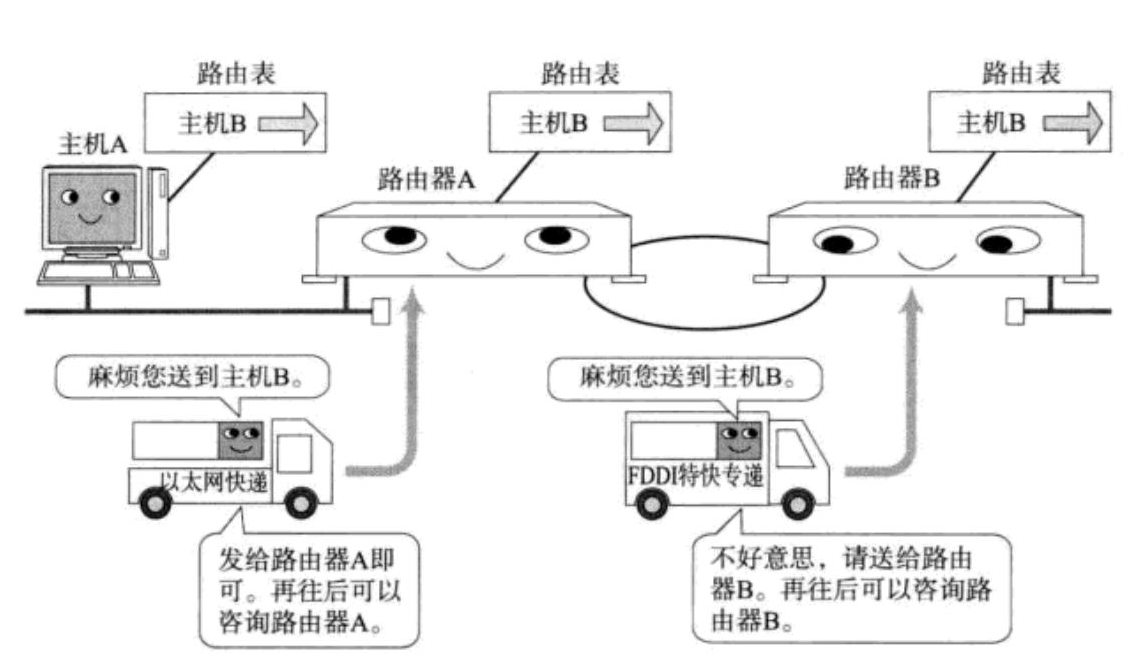

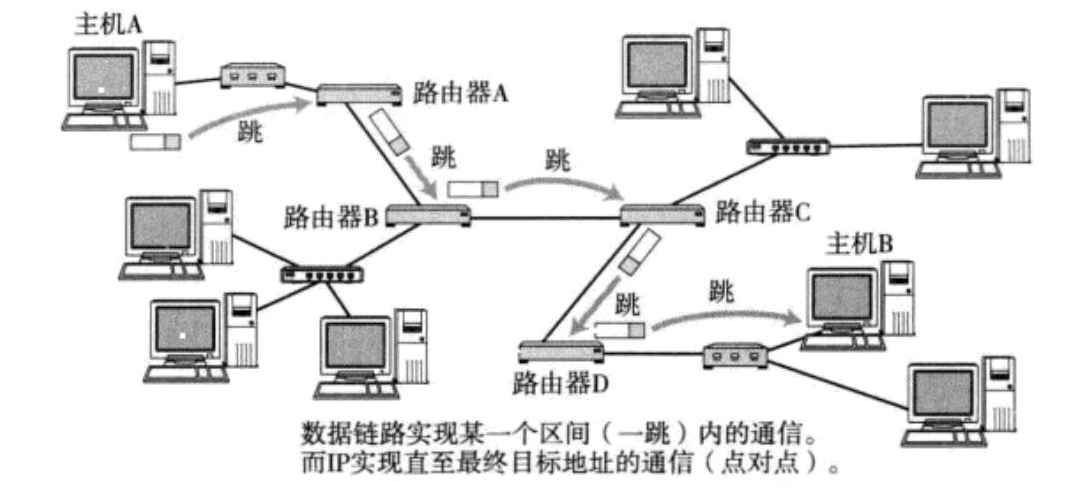

举一个例子，我们要去一个地方，但是我们不知道路该怎么走，所以我们要找人问路，有的人知道怎么走就把路线告诉我们，有的人不知道该怎么走，但是他告诉我们先走一段路再去问问别人。路由的过程, 就是这样一跳一跳(Hop by Hop) "问路" 的过程，所谓 "一跳" 就是数据链路层中的一个区间. 具体在以太网中指从源 MAC 地址到目的MAC 地址之间的帧传输区间.
IP 数据包的传输过程也和问路一样：
当 IP 数据包, 到达路由器时, 路由器会先查看目的 IP;
路由器决定这个数据包是能直接发送给目标主机, 还是需要发送给下一个路由器;
依次反复, 一直到达目标 IP 地址;
那么如何判定当前这个数据包该发送到哪里呢? 这个就依靠每个节点内部维护一个路由表;
路由表可以使用 route 命令查看
如果目的 IP 命中了路由表, 就直接转发即可;
路由表中的最后一行,主要由下一跳地址和发送接口两部分组成,当目的地址与路由表中其它行都不匹配时,就按缺省路由条目规定的接口发送到下一跳地址。

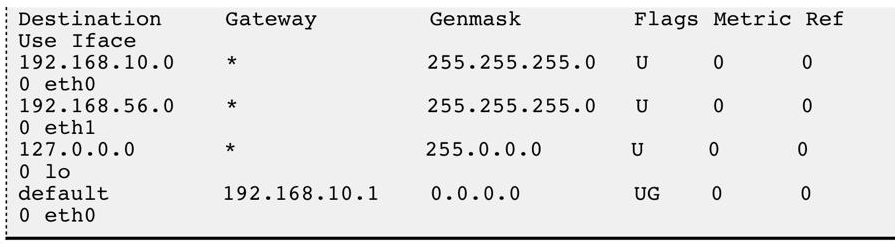

假设某主机上的网络接口配置和路由表如下：
这台主机有两个网络接口,一个网络接口连到 192.168.10.0/24 网络,另一个网络接口连到 192.168.56.0/24 网络;
路由表的 Destination 是目的网络地址,Genmask 是子网掩码,Gateway 是下一跳地址,Iface 是发送接口,Flags 中的 U 标志表示此条目有效(可以禁用某些 条目),G 标志表示此条目的下一跳地址是某个路由器的地址,没有 G 标志的条目表示目的网络地址是与本机接口直接相连的网络,不必经路由器转发;
转发过程例 1: 如果要发送的数据包的目的地址是 192.168.56.3
跟第一行的子网掩码做与运算得 到 192.168.56.0,与第一行的目的网络地址不符，再跟第二行的子网掩码做与运算得 到 192.168.56.0,正是第二行的目的网络地址,因此从 eth1 接口发送出去;由于 192.168.56.0/24 正 是与 eth1 接口直接相连的网络,因此可以直接发到目的主机,不需要经路由器转发;
转发过程例 2: 如果要发送的数据包的目的地址是 202.10.1.2
依次和路由表前几项进行对比, 发现都不匹配;
按缺省路由条目, 从 eth0 接口发出去, 发往 192.168.10.1 路由器;
由 192.168.10.1 路由器根据它的路由表决定下一跳地址

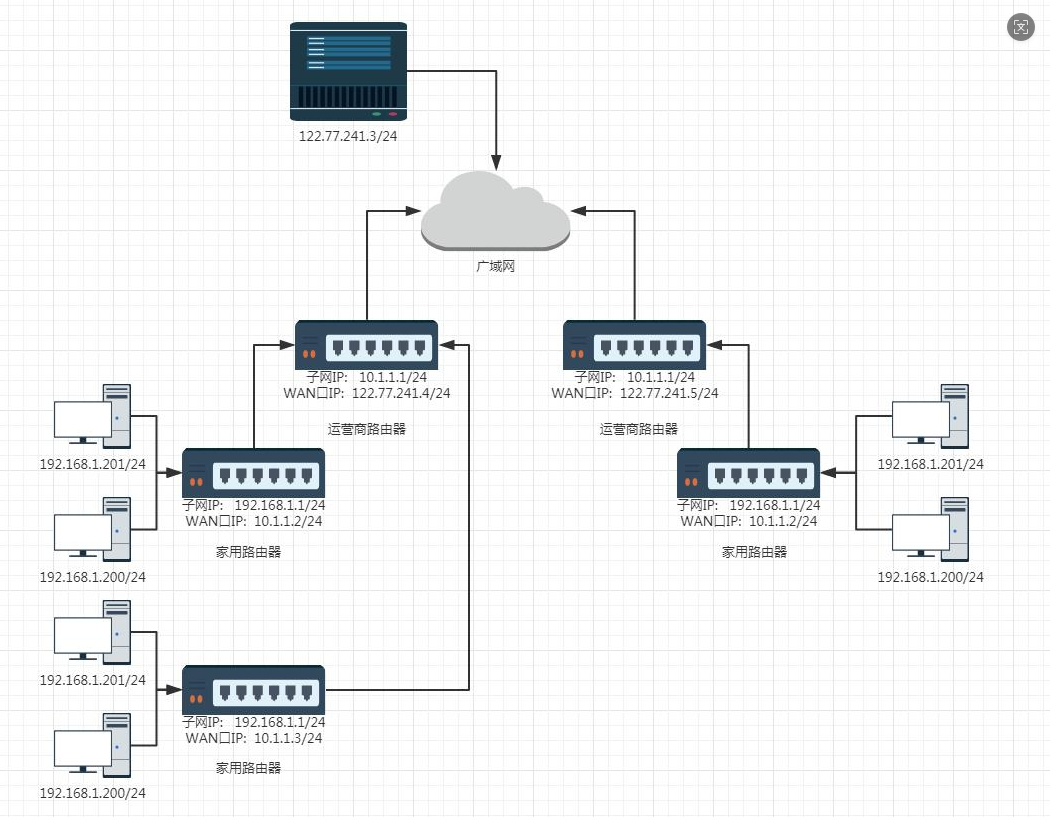

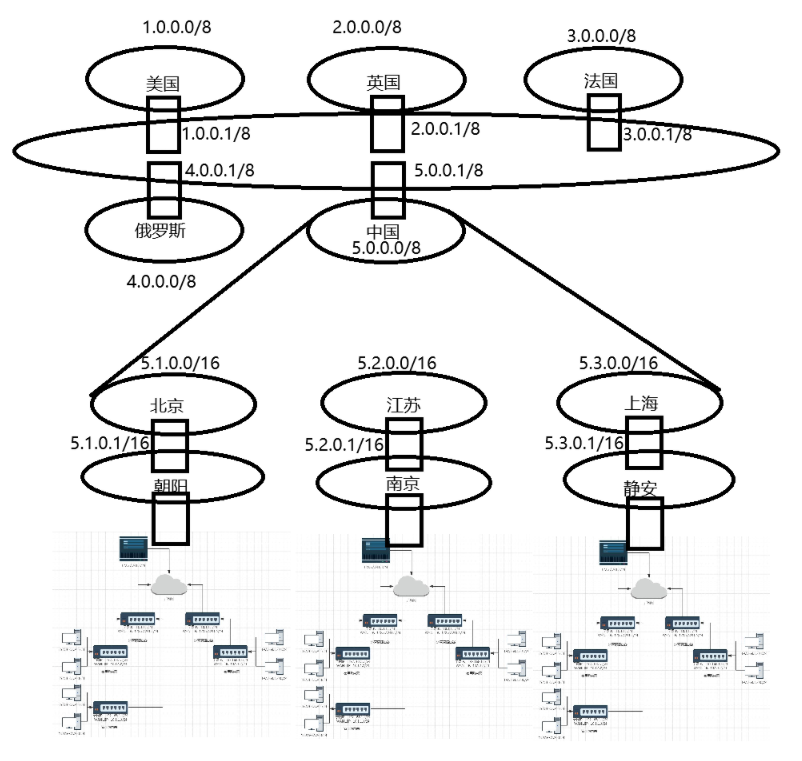

这是我制作的一张关于公网和子网的分配图，实际上的分配比这要复杂的多，同一个路由器WAN口记录自己的公网IP，LAN口记录自己的子网IP。任何路由器都要至少配备两个IP地址。
今天有关网络层协议IP的内容就是这些，感觉有收获的话还请点赞收藏，我们下次再见！
