在化工、冶金、水处理等传统工业现场，工程师们常面临这样的困局：老旧产线上关键的DeviceNet流量计数据无法接入全新的Profinet控制系统。全面更换设备？成本动辄百万；放弃数据监控？生产安全如履薄冰。某化工厂的王工就曾为此彻夜难眠------老板要求"用最小的投资，让20台老款流量计接入西门子S7-1200 PLC系统"。

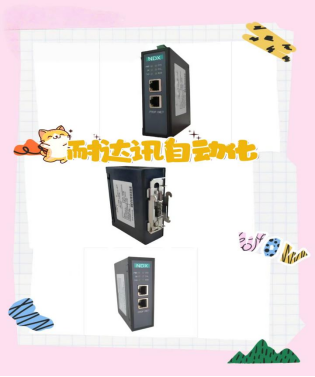

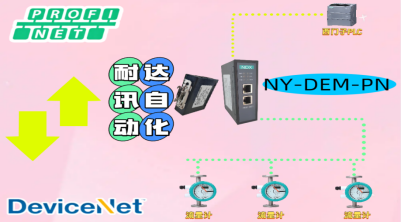

破局密钥：耐达讯NY-DEM-PN协议转换网关
耐达讯自动化的Profinet转DeviceNet智能网关，正是为打破协议壁垒而生。其核心价值在于：
✅ 零设备淘汰：保留原有DeviceNet流量计（如GM系列）、阀门；
✅ 极简组态：1小时完成协议桥接，无需重写PLC逻辑；
✅ 成本直降60%：对比整线改造，费用仅需网关硬件+工程调试。
三步实现"老设备新生"（工程师视角实战指南）
一、Profinet侧组态：打通PLC通信链路
- 导入GSD文件
在TIA Portal中，通过`选项 > 管理通用站描述文件`导入耐达讯网关的GSDML文件（匹配Profinet V2.3+协议）。
- 配置IP与数据映射
```markdown
| 参数 | 设定值 | 作用 |
|---------------|----------------------|--------------------------|
| 设备名称 | GATEWAY_PN_DN | 网关标识 |
| IP地址 | 192.168.1.100 | 子网连通性保障 |
| I/O数据长度 | 输入128字节/输出128字节 | 流量计数据通道容量 |
- 下载组态：编译后同步至PLC，通过`在线诊断`验证状态（`LinkStatus=UP`, `IOState=Operational`）。
二、DeviceNet侧配置：唤醒流量计
- 物理层规范
总线拓扑：串联接线，终端电阻120Ω；
线序定义：`CAN_H`（红）、`CAN_L`（蓝）、`GND`（屏蔽层）零误差压接。
- 协议层关键参数
波特率：250kbps（抗化工干扰黄金值）；
节点地址：流量计MAC ID需唯一（默认0-63）；
启用`BusOffRecovery`功能：总线故障自愈。
- EDS文件解析
加载流量计电子手册（.eds），自动识别数据格式（如4字节浮点流量值）。
案例快照
> 王工为20台流量计设置独立MAC ID（1-20），通过耐达讯自动化配置软件自动扫描拓扑，10分钟完成从站注册，避免手动输入错误。
三、调试避坑指南
-
实时性优化：Profinet循环周期设为≤10ms（化工过程控制安全阈值）；
-
负载监控：用Wireshark抓包，确保总线负载率**<60%；
3.冗余隔离：单网关故障时，PLC切备用逻辑值（避免执行器误动）。
为什么工程师选择耐达讯？
硬核兼容：支持Profinet V2.3/V2.4与DeviceNet DS301协议栈深度互通；
诊断利器：网关内置LED状态灯（红/黄/绿）+ TIA Portal实时报文分析；
抗扰设计：工业级EMC防护，通过化工环境±4kV静电干扰测试。
总结：旧设备的价值重构
耐达讯自动化网关不仅是协议转换器，更是生产力救星。它让企业以不到5万元的成本（网关单价+工程费），盘活了数百万元的存量设备，同时获得：
数据全透视：流量计瞬时/累计值直传PLC；
控制零延时：电磁阀指令下发<15ms；
未来兼容性：支持OPC UA数据上云。
耐达讯自动化------让每一台老设备，都成为智能工厂的新触角。
