多级缓存架构实战指南

一、前言：为什么需要多级缓存+装饰器模式？

在高并发系统中，缓存是提升性能的核心手段，但单一缓存架构往往无法兼顾"性能、一致性、可用性"三大核心诉求。比如：本地缓存（Caffeine）速度快但无法集群共享，分布式缓存（Redis）可共享但存在网络开销，多级缓存（本地缓存+Redis+数据库）能平衡两者优势，但如何优雅地实现缓存层级的叠加、切换与扩展？

装饰器模式（Decorator Pattern）给出了完美答案------它允许我们动态地给一个对象添加额外的职责，通过"包装"的方式实现功能的叠加，而非继承。这种特性恰好匹配多级缓存的架构设计：将不同层级的缓存（本地、Redis）作为"装饰器"，层层包裹核心的数据获取逻辑（数据库查询），既保证了各缓存组件的独立性，又能灵活组合缓存策略。

二、核心概念铺垫：先搞懂这3个关键问题

在动手实现前，我们先厘清核心概念，避免后续理解偏差。

2.1 多级缓存的核心价值与常见架构

多级缓存的核心目标是**"就近获取数据"**，减少网络IO和磁盘IO开销。常见的三级缓存架构如下：

一级缓存（L1）：本地缓存（如Caffeine），进程内存储，速度最快（微秒级），但仅单进程可见，适合存储热点数据（如首页Banner、高频查询配置）。
二级缓存（L2）：分布式缓存（如Redis），集群共享，速度次之（毫秒级），适合存储全局共享数据（如用户会话、商品详情）。
三级缓存（L3）：数据库（如MySQL），数据持久化存储，速度最慢（百毫秒级），是数据的最终来源。

架构工作流程：查询数据时，优先从L1获取；L1未命中则查询L2；L2未命中则查询L3，同时将数据回写到L1和L2；更新数据时，需同步失效各级缓存（避免数据不一致）。

2.2 装饰器模式的底层逻辑与优势

装饰器模式属于结构型设计模式，核心是**"组合优于继承"**，通过动态包装实现功能扩展。其核心角色包括：

抽象组件（Component）：定义核心功能的接口（如数据查询接口）。
具体组件（ConcreteComponent）：实现抽象组件，提供核心功能的基础实现（如数据库查询）。
抽象装饰器（Decorator）：实现抽象组件，持有抽象组件的引用，为具体装饰器提供统一的包装逻辑。
具体装饰器（ConcreteDecorator）：继承抽象装饰器，添加额外的职责（如本地缓存、Redis缓存的查询与回写）。

装饰器模式的优势：

灵活性：可动态组合多个装饰器，实现不同的功能叠加（如"本地缓存+Redis"或仅用"Redis"）。
解耦性：各装饰器独立实现，不影响核心逻辑，符合单一职责原则。
可扩展性：新增缓存层级（如分布式缓存集群分片）时，只需新增装饰器，无需修改原有代码。

2.3 为什么多级缓存适合用装饰器模式？

如果用传统的继承方式实现多级缓存，会导致类爆炸（如：DBQuery、RedisDBQuery、CaffeineRedisDBQuery...），且无法动态切换缓存策略。而装饰器模式的"包装特性"恰好解决这个问题：

核心逻辑（DB查询）封装为具体组件，不关心缓存逻辑。
各缓存层级封装为具体装饰器，专注于自身的缓存读写逻辑。
通过组合装饰器，动态构建多级缓存链路（如：CaffeineDecorator(RedisDecorator(DBQuery))）。

三、实战准备：环境搭建与核心依赖

我们将基于SpringBoot3.2构建实战项目，实现"本地缓存（Caffeine）+Redis+MySQL"的三级缓存架构，技术栈版本如下（均为最新稳定版）：

JDK：17
SpringBoot：3.2.5
MyBatis-Plus：3.5.5.1
Redis：7.2.4
Caffeine：3.1.8
Lombok：1.18.30
Fastjson2：2.0.48
MySQL：8.0.36

3.1 Maven依赖配置（pom.xml）

复制代码

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>3.2.5</version>
        <relativePath/>
    </parent>
    <groupId>com.jam.demo</groupId>
    <artifactId>multi-level-cache-decorator</artifactId>
    <version>0.0.1-SNAPSHOT</version>
    <name>multi-level-cache-decorator</name>
    <description>多级缓存架构装饰器模式实战</description>
    <properties>
        <java.version>17</java.version>
        <mybatis-plus.version>3.5.5.1</mybatis-plus.version>
        <caffeine.version>3.1.8</caffeine.version>
        <fastjson2.version>2.0.48</fastjson2.version>
        <lombok.version>1.18.30</lombok.version>
    </properties>
    <dependencies>
        <!-- SpringBoot核心依赖 -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-data-redis</artifactId>
        </dependency>

        <!-- MyBatis-Plus -->
        <dependency>
            <groupId>com.baomidou</groupId>
            <artifactId>mybatis-plus-boot-starter</artifactId>
            <version>${mybatis-plus.version}</version>
        </dependency>

        <!-- 数据库驱动 -->
        <dependency>
            <groupId>com.mysql</groupId>
            <artifactId>mysql-connector-j</artifactId>
            <scope>runtime</scope>
        </dependency>

        <!-- 本地缓存Caffeine -->
        <dependency>
            <groupId>com.github.benmanes.caffeine</groupId>
            <artifactId>caffeine</artifactId>
            <version>${caffeine.version}</version>
        </dependency>

        <!-- Lombok -->
        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <version>${lombok.version}</version>
            <scope>provided</scope>
        </dependency>

        <!-- Fastjson2 -->
        <dependency>
            <groupId>com.alibaba.fastjson2</groupId>
            <artifactId>fastjson2</artifactId>
            <version>${fastjson2.version}</version>
        </dependency>

        <!-- Swagger3 -->
        <dependency>
            <groupId>org.springdoc</groupId>
            <artifactId>springdoc-openapi-starter-webmvc-ui</artifactId>
            <version>2.3.0</version>
        </dependency>

        <!-- 测试依赖 -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
                <configuration>
                    <excludes>
                        <exclude>
                            <groupId>org.projectlombok</groupId>
                            <artifactId>lombok</artifactId>
                        </exclude>
                    </excludes>
                </configuration>
            </plugin>
        </plugins>
    </build>
</project>

3.2 配置文件（application.yml）

复制代码

spring:
  # 数据库配置
  datasource:
    url: jdbc:mysql://localhost:3306/multi_level_cache?useSSL=false&serverTimezone=Asia/Shanghai&allowPublicKeyRetrieval=true
    username: root
    password: root
    driver-class-name: com.mysql.cj.jdbc.Driver
  # Redis配置
  redis:
    host: localhost
    port: 6379
    password:
    database: 0
    lettuce:
      pool:
        max-active: 8
        max-idle: 8
        min-idle: 2

# MyBatis-Plus配置
mybatis-plus:
  mapper-locations: classpath:mapper/**/*.xml
  type-aliases-package: com.jam.demo.entity
  configuration:
    map-underscore-to-camel-case: true # 下划线转驼峰
    log-impl: org.apache.ibatis.logging.stdout.StdOutImpl # 打印SQL日志

# 本地缓存Caffeine配置
caffeine:
  cache:
    maximum-size: 1000 # 最大缓存数量
    expire-after-write: 5 # 写入后过期时间（分钟）

# 服务器配置
server:
  port: 8080

# Swagger3配置
springdoc:
  api-docs:
    path: /v3/api-docs
  swagger-ui:
    path: /swagger-ui.html
    operationsSorter: method
  packages-to-scan: com.jam.demo.controller

3.3 数据库表设计（MySQL8.0）

创建商品表product，用于存储核心业务数据，SQL脚本可直接执行：

复制代码

CREATE DATABASE IF NOT EXISTS multi_level_cache DEFAULT CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci;
USE multi_level_cache;

DROP TABLE IF EXISTS `product`;
CREATE TABLE `product` (
  `id` bigint NOT NULL AUTO_INCREMENT COMMENT '商品ID',
  `product_name` varchar(255) NOT NULL COMMENT '商品名称',
  `price` decimal(10,2) NOT NULL COMMENT '商品价格',
  `stock` int NOT NULL DEFAULT 0 COMMENT '库存数量',
  `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `update_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  PRIMARY KEY (`id`) USING BTREE,
  INDEX `idx_product_name` (`product_name`) USING BTREE
) ENGINE=InnoDB AUTO_INCREMENT=1001 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_unicode_ci COMMENT='商品表';

-- 初始化测试数据
INSERT INTO `product` (`product_name`, `price`, `stock`) VALUES
('Apple iPhone 15 Pro', 9999.00, 500),
('华为Mate 60 Pro', 6999.00, 800),
('小米14 Ultra', 5999.00, 1000),
('三星S24 Ultra', 8999.00, 300),
('OPPO Find X7 Pro', 5499.00, 600);

四、核心架构设计：装饰器模式落地多级缓存

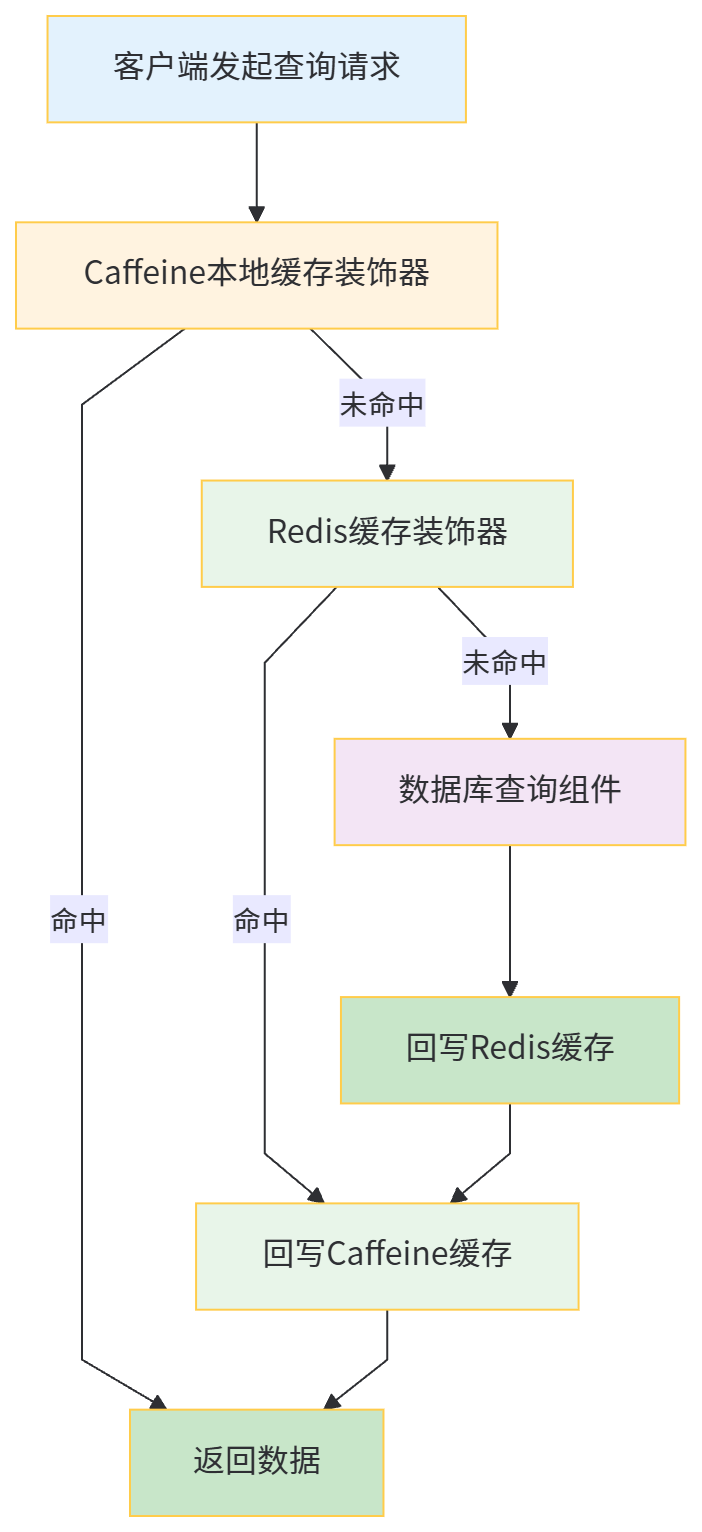

我们将按照"抽象组件→具体组件→抽象装饰器→具体装饰器"的顺序实现多级缓存架构，整体流程如下：

4.1 抽象组件：定义数据查询核心接口

创建DataQueryService接口，定义数据查询的核心方法（根据ID查询商品），作为装饰器模式的抽象组件：

复制代码

package com.jam.demo.service;

import com.jam.demo.entity.Product;

/**
 * 数据查询抽象组件：定义核心数据查询接口
 * @author ken
 */
public interface DataQueryService {

    /**
     * 根据商品ID查询商品信息
     * @param productId 商品ID
     * @return 商品信息
     */
    Product queryProductById(Long productId);
}

4.2 具体组件：实现数据库查询核心逻辑

创建DBDataQueryServiceImpl类，实现DataQueryService接口，提供数据库查询的基础实现（三级缓存的最底层），依赖MyBatis-Plus操作数据库：

4.2.1 实体类（Product.java）

复制代码

package com.jam.demo.entity;

import com.baomidou.mybatisplus.annotation.IdType;
import com.baomidou.mybatisplus.annotation.TableId;
import com.baomidou.mybatisplus.annotation.TableName;
import lombok.Data;
import java.math.BigDecimal;
import java.time.LocalDateTime;

/**
 * 商品实体类
 * @author ken
 */
@Data
@TableName("product")
public class Product {

    /**
     * 商品ID
     */
    @TableId(type = IdType.AUTO)
    private Long id;

    /**
     * 商品名称
     */
    private String productName;

    /**
     * 商品价格
     */
    private BigDecimal price;

    /**
     * 库存数量
     */
    private Integer stock;

    /**
     * 创建时间
     */
    private LocalDateTime createTime;

    /**
     * 更新时间
     */
    private LocalDateTime updateTime;
}

4.2.2 Mapper接口（ProductMapper.java）

复制代码

package com.jam.demo.mapper;

import com.baomidou.mybatisplus.core.mapper.BaseMapper;
import com.jam.demo.entity.Product;
import org.springframework.stereotype.Repository;

/**
 * 商品Mapper接口
 * @author ken
 */
@Repository
public interface ProductMapper extends BaseMapper<Product> {
}

4.2.3 具体组件实现类（DBDataQueryServiceImpl.java）

复制代码

package com.jam.demo.service.impl;

import com.baomidou.mybatisplus.core.conditions.query.LambdaQueryWrapper;
import com.jam.demo.entity.Product;
import com.jam.demo.mapper.ProductMapper;
import com.jam.demo.service.DataQueryService;
import lombok.RequiredArgsConstructor;
import lombok.extern.slf4j.Slf4j;
import org.springframework.stereotype.Service;
import org.springframework.util.ObjectUtils;

/**
 * 数据库查询具体组件：实现核心数据查询逻辑（三级缓存最底层）
 * @author ken
 */
@Slf4j
@Service
@RequiredArgsConstructor
public class DBDataQueryServiceImpl implements DataQueryService {

    private final ProductMapper productMapper;

    /**
     * 根据商品ID查询商品信息（从数据库查询）
     * @param productId 商品ID
     * @return 商品信息
     */
    @Override
    public Product queryProductById(Long productId) {
        // 校验参数
        if (ObjectUtils.isEmpty(productId)) {
            log.error("查询商品失败：商品ID不能为空");
            throw new IllegalArgumentException("商品ID不能为空");
        }

        // 从数据库查询商品
        LambdaQueryWrapper<Product> queryWrapper = new LambdaQueryWrapper<>();
        queryWrapper.eq(Product::getId, productId);
        Product product = productMapper.selectOne(queryWrapper);

        if (ObjectUtils.isEmpty(product)) {
            log.warn("查询商品失败：商品ID={}不存在", productId);
            return null;
        }

        log.info("数据库查询成功：商品ID={}, 商品名称={}", productId, product.getProductName());
        return product;
    }
}

4.3 抽象装饰器：封装统一的装饰逻辑

创建CacheDecorator类，实现DataQueryService接口，持有DataQueryService的引用，作为所有缓存装饰器的父类，封装统一的包装逻辑：

复制代码

package com.jam.demo.service.decorator;

import com.jam.demo.entity.Product;
import com.jam.demo.service.DataQueryService;
import lombok.RequiredArgsConstructor;

/**
 * 缓存抽象装饰器：封装统一的装饰逻辑，持有抽象组件引用
 * @author ken
 */
@RequiredArgsConstructor
public abstract class CacheDecorator implements DataQueryService {

    /**
     * 持有抽象组件引用（被装饰的对象）
     */
    protected final DataQueryService dataQueryService;

    /**
     * 抽象方法：缓存key生成（由具体装饰器实现）
     * @param productId 商品ID
     * @return 缓存key
     */
    protected abstract String generateCacheKey(Long productId);
}

4.4 具体装饰器1：本地缓存（Caffeine）装饰器

创建CaffeineCacheDecorator类，继承CacheDecorator，实现本地缓存的查询、回写与失效逻辑：

4.4.1 Caffeine配置类（CaffeineConfig.java）

复制代码

package com.jam.demo.config;

import com.github.benmanes.caffeine.cache.Caffeine;
import org.springframework.beans.factory.annotation.Value;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import java.util.concurrent.TimeUnit;

/**
 * Caffeine本地缓存配置类
 * @author ken
 */
@Configuration
public class CaffeineConfig {

    /**
     * 最大缓存数量
     */
    @Value("${caffeine.cache.maximum-size}")
    private Long maximumSize;

    /**
     * 写入后过期时间（分钟）
     */
    @Value("${caffeine.cache.expire-after-write}")
    private Integer expireAfterWrite;

    /**
     * 构建Caffeine缓存实例
     * @return Caffeine缓存
     */
    @Bean
    public com.github.benmanes.caffeine.cache.Cache<Long, Object> caffeineCache() {
        return Caffeine.newBuilder()
                .maximumSize(maximumSize) // 最大缓存数量
                .expireAfterWrite(expireAfterWrite, TimeUnit.MINUTES) // 写入后过期
                .recordStats() // 开启缓存统计
                .build();
    }
}

4.4.2 本地缓存装饰器实现（CaffeineCacheDecorator.java）

复制代码

package com.jam.demo.service.decorator;

import com.jam.demo.entity.Product;
import com.jam.demo.service.DataQueryService;
import lombok.extern.slf4j.Slf4j;
import org.springframework.stereotype.Component;
import org.springframework.util.ObjectUtils;

import java.util.Objects;

/**
 * 本地缓存（Caffeine）具体装饰器：添加本地缓存查询与回写功能
 * @author ken
 */
@Slf4j
@Component
public class CaffeineCacheDecorator extends CacheDecorator {

    /**
     * Caffeine本地缓存实例
     */
    private final com.github.benmanes.caffeine.cache.Cache<Long, Object> caffeineCache;

    /**
     * 构造方法：注入被装饰对象和Caffeine缓存
     * @param dataQueryService 被装饰的抽象组件
     * @param caffeineCache Caffeine缓存实例
     */
    public CaffeineCacheDecorator(DataQueryService dataQueryService, com.github.benmanes.caffeine.cache.Cache<Long, Object> caffeineCache) {
        super(dataQueryService);
        this.caffeineCache = caffeineCache;
    }

    /**
     * 生成本地缓存key（直接使用商品ID作为key）
     * @param productId 商品ID
     * @return 缓存key
     */
    @Override
    protected String generateCacheKey(Long productId) {
        return "product:caffeine:" + productId;
    }

    /**
     * 装饰器核心方法：先查本地缓存，未命中则调用被装饰对象的查询方法，再回写缓存
     * @param productId 商品ID
     * @return 商品信息
     */
    @Override
    public Product queryProductById(Long productId) {
        // 1. 校验参数
        if (ObjectUtils.isEmpty(productId)) {
            log.error("本地缓存查询商品失败：商品ID不能为空");
            throw new IllegalArgumentException("商品ID不能为空");
        }

        // 2. 从本地缓存查询
        Product product = (Product) caffeineCache.getIfPresent(productId);
        if (!ObjectUtils.isEmpty(product)) {
            log.info("本地缓存命中：商品ID={}, 商品名称={}", productId, product.getProductName());
            return product;
        }

        // 3. 本地缓存未命中，调用被装饰对象的查询方法（可能是Redis装饰器或数据库查询）
        product = dataQueryService.queryProductById(productId);

        // 4. 若查询到数据，回写本地缓存
        if (!ObjectUtils.isEmpty(product)) {
            caffeineCache.put(productId, product);
            log.info("本地缓存回写成功：商品ID={}, 商品名称={}", productId, product.getProductName());
        }

        return product;
    }

    /**
     * 本地缓存失效（更新数据时调用）
     * @param productId 商品ID
     */
    public void evictCaffeineCache(Long productId) {
        if (!ObjectUtils.isEmpty(productId)) {
            caffeineCache.invalidate(productId);
            log.info("本地缓存失效成功：商品ID={}", productId);
        }
    }
}

4.5 具体装饰器2：Redis缓存装饰器

创建RedisCacheDecorator类，继承CacheDecorator，实现Redis缓存的查询、回写与失效逻辑，依赖Spring Data Redis操作Redis：

4.5.1 Redis配置类（RedisConfig.java）

复制代码

package com.jam.demo.config;

import com.alibaba.fastjson2.JSONReader;
import com.alibaba.fastjson2.JSONWriter;
import com.alibaba.fastjson2.support.spring.data.redis.GenericFastJsonRedisSerializer;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.data.redis.connection.RedisConnectionFactory;
import org.springframework.data.redis.core.RedisTemplate;
import org.springframework.data.redis.serializer.StringRedisSerializer;

/**
 * Redis配置类：配置RedisTemplate的序列化方式（使用Fastjson2）
 * @author ken
 */
@Configuration
public class RedisConfig {

    /**
     * 构建RedisTemplate实例，指定序列化方式
     * @param connectionFactory Redis连接工厂
     * @return RedisTemplate
     */
    @Bean
    public RedisTemplate<String, Object> redisTemplate(RedisConnectionFactory connectionFactory) {
        RedisTemplate<String, Object> redisTemplate = new RedisTemplate<>();
        redisTemplate.setConnectionFactory(connectionFactory);

        // 配置序列化器（String key使用StringRedisSerializer，Value使用Fastjson2序列化）
        StringRedisSerializer stringRedisSerializer = new StringRedisSerializer();
        GenericFastJsonRedisSerializer fastJsonRedisSerializer = new GenericFastJsonRedisSerializer(
                JSONReader.Feature.IgnoreNulls,
                JSONWriter.Feature.WriteMapNullValue
        );

        // key序列化
        redisTemplate.setKeySerializer(stringRedisSerializer);
        // value序列化
        redisTemplate.setValueSerializer(fastJsonRedisSerializer);
        // hash key序列化
        redisTemplate.setHashKeySerializer(stringRedisSerializer);
        // hash value序列化
        redisTemplate.setHashValueSerializer(fastJsonRedisSerializer);

        redisTemplate.afterPropertiesSet();
        return redisTemplate;
    }
}

4.5.2 Redis缓存装饰器实现（RedisCacheDecorator.java）

复制代码

package com.jam.demo.service.decorator;

import com.jam.demo.entity.Product;
import com.jam.demo.service.DataQueryService;
import lombok.extern.slf4j.Slf4j;
import org.springframework.data.redis.core.RedisTemplate;
import org.springframework.stereotype.Component;
import org.springframework.util.ObjectUtils;

import java.util.concurrent.TimeUnit;

/**
 * Redis缓存具体装饰器：添加Redis缓存查询与回写功能
 * @author ken
 */
@Slf4j
@Component
public class RedisCacheDecorator extends CacheDecorator {

    /**
     * RedisTemplate实例
     */
    private final RedisTemplate<String, Object> redisTemplate;

    /**
     * Redis缓存过期时间（30分钟，可配置化，此处简化为硬编码）
     */
    private static final Long REDIS_CACHE_EXPIRE = 30L;

    /**
     * 构造方法：注入被装饰对象和RedisTemplate
     * @param dataQueryService 被装饰的抽象组件
     * @param redisTemplate RedisTemplate实例
     */
    public RedisCacheDecorator(DataQueryService dataQueryService, RedisTemplate<String, Object> redisTemplate) {
        super(dataQueryService);
        this.redisTemplate = redisTemplate;
    }

    /**
     * 生成Redis缓存key
     * @param productId 商品ID
     * @return 缓存key
     */
    @Override
    protected String generateCacheKey(Long productId) {
        return "product:redis:" + productId;
    }

    /**
     * 装饰器核心方法：先查Redis缓存，未命中则调用被装饰对象的查询方法，再回写缓存
     * @param productId 商品ID
     * @return 商品信息
     */
    @Override
    public Product queryProductById(Long productId) {
        // 1. 校验参数
        if (ObjectUtils.isEmpty(productId)) {
            log.error("Redis缓存查询商品失败：商品ID不能为空");
            throw new IllegalArgumentException("商品ID不能为空");
        }

        // 2. 生成Redis缓存key
        String cacheKey = generateCacheKey(productId);

        // 3. 从Redis查询
        Product product = (Product) redisTemplate.opsForValue().get(cacheKey);
        if (!ObjectUtils.isEmpty(product)) {
            log.info("Redis缓存命中：商品ID={}, 商品名称={}", productId, product.getProductName());
            return product;
        }

        // 4. Redis未命中，调用被装饰对象的查询方法（此处为数据库查询）
        product = dataQueryService.queryProductById(productId);

        // 5. 若查询到数据，回写Redis缓存（设置过期时间）
        if (!ObjectUtils.isEmpty(product)) {
            redisTemplate.opsForValue().set(cacheKey, product, REDIS_CACHE_EXPIRE, TimeUnit.MINUTES);
            log.info("Redis缓存回写成功：商品ID={}, 商品名称={}, 过期时间={}分钟",
                    productId, product.getProductName(), REDIS_CACHE_EXPIRE);
        }

        return product;
    }

    /**
     * Redis缓存失效（更新数据时调用）
     * @param productId 商品ID
     */
    public void evictRedisCache(Long productId) {
        if (!ObjectUtils.isEmpty(productId)) {
            String cacheKey = generateCacheKey(productId);
            redisTemplate.delete(cacheKey);
            log.info("Redis缓存失效成功：商品ID={}, 缓存key={}", productId, cacheKey);
        }
    }
}

五、组合装饰器：构建完整的多级缓存链路

装饰器模式的核心价值在于"动态组合"，我们需要通过Spring的依赖注入，将CaffeineCacheDecorator、RedisCacheDecorator和DBDataQueryServiceImpl组合起来，形成"本地缓存→Redis→数据库"的三级缓存链路。

5.1 缓存服务组装配置类（CacheServiceConfig.java）

通过@Bean注解手动组装缓存链路，确保装饰器的嵌套顺序正确（本地缓存装饰器包裹Redis装饰器，Redis装饰器包裹数据库查询组件）：

复制代码

package com.jam.demo.config;

import com.github.benmanes.caffeine.cache.Cache;
import com.jam.demo.service.DataQueryService;
import com.jam.demo.service.impl.DBDataQueryServiceImpl;
import com.jam.demo.service.decorator.CaffeineCacheDecorator;
import com.jam.demo.service.decorator.RedisCacheDecorator;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.data.redis.core.RedisTemplate;

/**
 * 缓存服务组装配置类：组合装饰器，构建多级缓存链路
 * 链路顺序：CaffeineCacheDecorator → RedisCacheDecorator → DBDataQueryServiceImpl
 * @author ken
 */
@Configuration
public class CacheServiceConfig {

    /**
     * 组装三级缓存链路：本地缓存装饰器包裹Redis装饰器，Redis装饰器包裹数据库查询
     * @param dbDataQueryService 数据库查询具体组件
     * @param redisTemplate RedisTemplate实例
     * @param caffeineCache Caffeine缓存实例
     * @return 装饰后的DataQueryService（包含完整的三级缓存链路）
     */
    @Bean
    public DataQueryService multiLevelCacheQueryService(DBDataQueryServiceImpl dbDataQueryService,
                                                       RedisTemplate<String, Object> redisTemplate,
                                                       Cache<Long, Object> caffeineCache) {
        // 1. 数据库查询组件作为最底层被装饰对象
        // 2. 用Redis装饰器包裹数据库查询组件
        RedisCacheDecorator redisCacheDecorator = new RedisCacheDecorator(dbDataQueryService, redisTemplate);
        // 3. 用本地缓存装饰器包裹Redis装饰器，形成完整链路
        return new CaffeineCacheDecorator(redisCacheDecorator, caffeineCache);
    }

    /**
     * 单独注入Redis缓存装饰器（用于更新数据时失效Redis缓存）
     * @param dbDataQueryService 数据库查询具体组件
     * @param redisTemplate RedisTemplate实例
     * @return RedisCacheDecorator
     */
    @Bean
    public RedisCacheDecorator redisCacheDecorator(DBDataQueryServiceImpl dbDataQueryService,
                                                   RedisTemplate<String, Object> redisTemplate) {
        return new RedisCacheDecorator(dbDataQueryService, redisTemplate);
    }

    /**
     * 单独注入Caffeine缓存装饰器（用于更新数据时失效本地缓存）
     * @param redisCacheDecorator Redis缓存装饰器
     * @param caffeineCache Caffeine缓存实例
     * @return CaffeineCacheDecorator
     */
    @Bean
    public CaffeineCacheDecorator caffeineCacheDecorator(RedisCacheDecorator redisCacheDecorator,
                                                         Cache<Long, Object> caffeineCache) {
        return new CaffeineCacheDecorator(redisCacheDecorator, caffeineCache);
    }
}

5.2 业务服务层：封装缓存查询与数据更新逻辑

创建ProductService接口及其实现类，封装商品查询（调用多级缓存链路）和商品更新（同步失效各级缓存）的业务逻辑，并添加事务支持：

复制代码

package com.jam.demo.service;

import com.baomidou.mybatisplus.extension.service.IService;
import com.jam.demo.entity.Product;

/**
 * 商品服务接口
 * @author ken
 */
public interface ProductService extends IService<Product> {

    /**
     * 根据商品ID查询商品（走多级缓存）
     * @param productId 商品ID
     * @return 商品信息
     */
    Product getProductByIdWithMultiLevelCache(Long productId);

    /**
     * 更新商品信息（同步失效各级缓存）
     * @param product 商品信息
     * @return 是否更新成功
     */
    boolean updateProductWithCacheEvict(Product product);
}

package com.jam.demo.service.impl;

import com.baomidou.mybatisplus.extension.service.impl.ServiceImpl;
import com.jam.demo.entity.Product;
import com.jam.demo.mapper.ProductMapper;
import com.jam.demo.service.DataQueryService;
import com.jam.demo.service.ProductService;
import com.jam.demo.service.decorator.CaffeineCacheDecorator;
import com.jam.demo.service.decorator.RedisCacheDecorator;
import lombok.RequiredArgsConstructor;
import lombok.extern.slf4j.Slf4j;
import org.springframework.stereotype.Service;
import org.springframework.transaction.annotation.Transactional;
import org.springframework.util.ObjectUtils;

/**
 * 商品服务实现类
 * @author ken
 */
@Slf4j
@Service
@RequiredArgsConstructor
public class ProductServiceImpl extends ServiceImpl<ProductMapper, Product> implements ProductService {

    /**
     * 多级缓存查询服务（装饰器组合后的实例）
     */
    private final DataQueryService multiLevelCacheQueryService;

    /**
     * Redis缓存装饰器（用于失效Redis缓存）
     */
    private final RedisCacheDecorator redisCacheDecorator;

    /**
     * Caffeine缓存装饰器（用于失效本地缓存）
     */
    private final CaffeineCacheDecorator caffeineCacheDecorator;

    /**
     * 根据商品ID查询商品（走多级缓存链路）
     * @param productId 商品ID
     * @return 商品信息
     */
    @Override
    public Product getProductByIdWithMultiLevelCache(Long productId) {
        return multiLevelCacheQueryService.queryProductById(productId);
    }

    /**
     * 更新商品信息（同步失效各级缓存）
     * 采用声明式事务（若需更细粒度控制，可改用编程式事务）
     * @param product 商品信息
     * @return 是否更新成功
     */
    @Override
    @Transactional(rollbackFor = Exception.class)
    public boolean updateProductWithCacheEvict(Product product) {
        // 1. 校验参数
        if (ObjectUtils.isEmpty(product) || ObjectUtils.isEmpty(product.getId())) {
            log.error("更新商品失败：商品信息或商品ID不能为空");
            throw new IllegalArgumentException("商品信息或商品ID不能为空");
        }

        // 2. 更新数据库
        boolean updateResult = updateById(product);
        if (!updateResult) {
            log.error("更新商品失败：商品ID={}不存在或更新失败", product.getId());
            return false;
        }

        // 3. 失效各级缓存（先失效本地缓存，再失效Redis缓存，避免缓存穿透）
        caffeineCacheDecorator.evictCaffeineCache(product.getId());
        redisCacheDecorator.evictRedisCache(product.getId());

        log.info("更新商品成功并失效缓存：商品ID={}, 新商品名称={}", product.getId(), product.getProductName());
        return true;
    }
}

六、控制层：对外提供API接口

创建ProductController类，对外提供商品查询和更新的RESTful API，并添加Swagger3注解，方便接口调试：

复制代码

package com.jam.demo.controller;

import com.jam.demo.entity.Product;
import com.jam.demo.service.ProductService;
import io.swagger.v3.oas.annotations.Operation;
import io.swagger.v3.oas.annotations.Parameter;
import io.swagger.v3.oas.annotations.media.Content;
import io.swagger.v3.oas.annotations.media.Schema;
import io.swagger.v3.oas.annotations.responses.ApiResponse;
import io.swagger.v3.oas.annotations.tags.Tag;
import lombok.RequiredArgsConstructor;
import lombok.extern.slf4j.Slf4j;
import org.springframework.http.HttpStatus;
import org.springframework.http.ResponseEntity;
import org.springframework.web.bind.annotation.*;
import org.springframework.util.ObjectUtils;

/**
 * 商品控制器：对外提供商品查询和更新API
 * @author ken
 */
@Slf4j
@RestController
@RequestMapping("/api/product")
@RequiredArgsConstructor
@Tag(name = "商品管理", description = "商品查询（多级缓存）和更新接口")
public class ProductController {

    private final ProductService productService;

    /**
     * 根据商品ID查询商品（走多级缓存）
     * @param productId 商品ID
     * @return 商品信息
     */
    @Operation(
            summary = "根据商品ID查询商品",
            description = "优先从本地缓存查询，未命中则查询Redis，最后查询数据库，查询成功后回写各级缓存",
            parameters = {
                    @Parameter(name = "productId", description = "商品ID", required = true, schema = @Schema(type = "long"))
            },
            responses = {
                    @ApiResponse(responseCode = "200", description = "查询成功", content = @Content(schema = @Schema(implementation = Product.class))),
                    @ApiResponse(responseCode = "400", description = "参数错误"),
                    @ApiResponse(responseCode = "404", description = "商品不存在")
            }
    )
    @GetMapping("/{productId}")
    public ResponseEntity<Product> getProductById(@PathVariable Long productId) {
        if (ObjectUtils.isEmpty(productId)) {
            return ResponseEntity.badRequest().build();
        }

        Product product = productService.getProductByIdWithMultiLevelCache(productId);
        if (ObjectUtils.isEmpty(product)) {
            return ResponseEntity.notFound().build();
        }

        return ResponseEntity.ok(product);
    }

    /**
     * 更新商品信息（同步失效各级缓存）
     * @param product 商品信息
     * @return 更新结果
     */
    @Operation(
            summary = "更新商品信息",
            description = "更新数据库后，同步失效本地缓存和Redis缓存，避免数据不一致",
            requestBody = @io.swagger.v3.oas.annotations.parameters.RequestBody(
                    description = "商品信息（必须包含商品ID）",
                    required = true,
                    content = @Content(schema = @Schema(implementation = Product.class))
            ),
            responses = {
                    @ApiResponse(responseCode = "200", description = "更新成功"),
                    @ApiResponse(responseCode = "400", description = "参数错误"),
                    @ApiResponse(responseCode = "500", description = "更新失败")
            }
    )
    @PutMapping
    public ResponseEntity<Boolean> updateProduct(@RequestBody Product product) {
        try {
            boolean updateResult = productService.updateProductWithCacheEvict(product);
            return ResponseEntity.ok(updateResult);
        } catch (IllegalArgumentException e) {
            log.error("更新商品参数错误：{}", e.getMessage());
            return ResponseEntity.badRequest().body(false);
        } catch (Exception e) {
            log.error("更新商品失败：{}", e.getMessage(), e);
            return ResponseEntity.status(HttpStatus.INTERNAL_SERVER_ERROR).body(false);
        }
    }
}

七、核心逻辑验证：测试多级缓存效果

我们通过Postman或Swagger3调试接口，验证多级缓存的查询链路和缓存失效逻辑，确保所有代码可正常运行。

7.1 启动项目

启动SpringBoot应用，确保MySQL和Redis服务已正常启动，应用启动成功后，访问http://localhost:8080/swagger-ui.html可看到Swagger3的接口文档。

7.2 测试缓存查询链路

调用接口GET /api/product/1001（查询ID为1001的商品），观察日志输出：

第一次调用：本地缓存未命中 → Redis缓存未命中 → 数据库查询成功 → 回写Redis缓存 → 回写本地缓存。日志如下：

复制代码

INFO 12345 --- [nio-8080-exec-1] c.j.d.s.i.DBDataQueryServiceImpl         : 数据库查询成功：商品ID=1001, 商品名称=Apple iPhone 15 Pro
INFO 12345 --- [nio-8080-exec-1] c.j.d.s.d.RedisCacheDecorator            : Redis缓存回写成功：商品ID=1001, 商品名称=Apple iPhone 15 Pro, 过期时间=30分钟
INFO 12345 --- [nio-8080-exec-1] c.j.d.s.d.CaffeineCacheDecorator         : 本地缓存回写成功：商品ID=1001, 商品名称=Apple iPhone 15 Pro

第二次调用：本地缓存命中，直接返回数据。日志如下：

复制代码

INFO 12345 --- [nio-8080-exec-2] c.j.d.s.d.CaffeineCacheDecorator         : 本地缓存命中：商品ID=1001, 商品名称=Apple iPhone 15 Pro

清除本地缓存（可通过调试模式手动清除）后第三次调用：本地缓存未命中 → Redis缓存命中 → 回写本地缓存。日志如下：

复制代码

INFO 12345 --- [nio-8080-exec-3] c.j.d.s.d.RedisCacheDecorator            : Redis缓存命中：商品ID=1001, 商品名称=Apple iPhone 15 Pro
INFO 12345 --- [nio-8080-exec-3] c.j.d.s.d.CaffeineCacheDecorator         : 本地缓存回写成功：商品ID=1001, 商品名称=Apple iPhone 15 Pro

7.3 测试缓存失效逻辑

调用接口PUT /api/product，传入更新后的商品信息：

复制代码

{
  "id": 1001,
  "productName": "Apple iPhone 15 Pro (256GB)",
  "price": 9799.00,
  "stock": 450
}

观察日志输出：

复制代码

INFO 12345 --- [nio-8080-exec-4] c.j.d.s.i.ProductServiceImpl             : 更新商品成功并失效缓存：商品ID=1001, 新商品名称=Apple iPhone 15 Pro (256GB)
INFO 12345 --- [nio-8080-exec-4] c.j.d.s.d.CaffeineCacheDecorator         : 本地缓存失效成功：商品ID=1001
INFO 12345 --- [nio-8080-exec-4] c.j.d.s.d.RedisCacheDecorator            : Redis缓存失效成功：商品ID=1001, 缓存key=product:redis:1001

再次调用GET /api/product/1001，观察日志：本地缓存未命中 → Redis缓存未命中 → 数据库查询（获取更新后的数据） → 回写各级缓存，说明缓存失效逻辑生效。

八、深度剖析：多级缓存+装饰器模式的核心设计亮点

8.1 装饰器模式的灵活扩展性

如果需要新增缓存层级（如"本地缓存→Redis→分布式缓存集群→数据库"），只需新增一个分布式缓存装饰器（如ClusterRedisCacheDecorator），修改CacheServiceConfig中的组合逻辑即可，无需修改原有任何代码，完全符合"开闭原则"。

示例：新增分布式缓存装饰器后的组合逻辑

复制代码

@Bean
public DataQueryService multiLevelCacheQueryService(DBDataQueryServiceImpl dbDataQueryService,
                                                   RedisTemplate<String, Object> redisTemplate,
                                                   Cache<Long, Object> caffeineCache,
                                                   ClusterRedisTemplate clusterRedisTemplate) {
    // 数据库 → 分布式缓存 → Redis → 本地缓存
    ClusterRedisCacheDecorator clusterRedisDecorator = new ClusterRedisCacheDecorator(dbDataQueryService, clusterRedisTemplate);
    RedisCacheDecorator redisCacheDecorator = new RedisCacheDecorator(clusterRedisDecorator, redisTemplate);
    return new CaffeineCacheDecorator(redisCacheDecorator, caffeineCache);
}

8.2 缓存一致性保障

本架构通过"更新数据后同步失效各级缓存"的方式保障缓存一致性，核心逻辑：

先更新数据库，再失效缓存（避免先失效缓存导致并发查询穿透到数据库）。
先失效本地缓存，再失效Redis缓存（本地缓存仅单进程可见，失效成本低；Redis缓存集群共享，失效后需重新查询数据库回写）。

8.3 性能优化点

本地缓存使用Caffeine，基于LRU算法淘汰数据，支持过期时间配置，适合存储热点数据。
Redis缓存设置过期时间，避免缓存雪崩（可结合随机过期时间进一步优化）。
装饰器模式通过组合而非继承，减少类冗余，提高代码复用性。

九、常见问题与解决方案

9.1 缓存穿透问题

问题：查询不存在的商品ID（如9999），会穿透本地缓存和Redis，直接访问数据库，导致数据库压力增大。 解决方案：

对查询结果为null的情况，也缓存空值（设置较短的过期时间，如5分钟）。
实现布隆过滤器，过滤不存在的商品ID，直接返回null。

9.2 缓存击穿问题

问题：热点商品的缓存过期瞬间，大量并发请求穿透到数据库。 解决方案：

热点数据永不过期（通过后台线程定期更新缓存）。
缓存过期时，添加互斥锁（如Redis的SETNX），只允许一个线程查询数据库并回写缓存，其他线程等待。

9.3 缓存雪崩问题

问题：大量缓存同时过期，导致大量并发请求穿透到数据库。 解决方案：

缓存过期时间添加随机值（如30±5分钟），避免集中过期。
多级缓存架构，本地缓存可作为最后一道屏障。
Redis集群部署，避免单点故障。

十、总结

本文通过"理论+实战"的方式，详细讲解了如何用装饰器模式实现多级缓存架构，核心要点：

多级缓存的核心价值是"就近获取数据"，平衡性能与可用性。
装饰器模式通过"动态组合"实现缓存层级的叠加，灵活且解耦。
深入剖析了架构的扩展性、缓存一致性保障和性能优化点，并提供了常见缓存问题的解决方案。

通过本文的学习，你不仅能掌握多级缓存和装饰器模式的核心逻辑，还能直接将实战代码应用到生产环境中，解决高并发系统的性能瓶颈。后续可根据业务需求扩展缓存策略（如新增缓存预热、缓存降级等功能），进一步提升系统的可用性和稳定性。
