Apache Tomcat 体系结构深度解析

Tomcat 作为开源的 Java Servlet 容器，其核心价值在于将 HTTP 请求转化为 Servlet 可处理的对象，并按照标准化的流程完成请求分发与响应返回。理解 Tomcat 的体系结构，尤其是核心组件的协作逻辑和源码层面的执行流程，是掌握其运行机制的关键。本文将从核心组件、源码实现、整体流程三个维度，系统拆解 Tomcat 的核心架构。

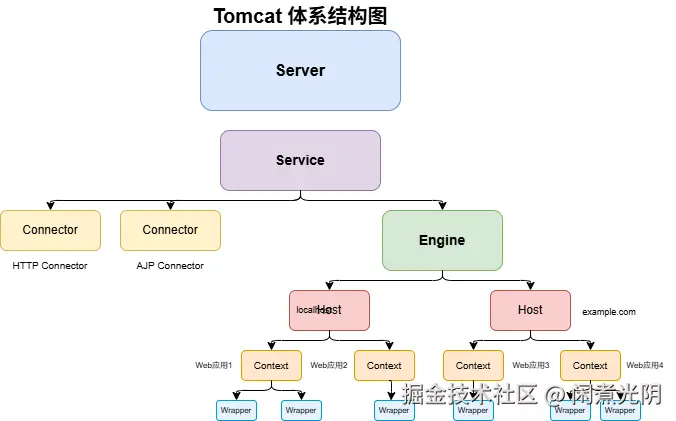

一、核心组件：Tomcat 处理请求的 "骨架"

Tomcat 的请求处理流程依赖一套高度解耦的核心组件，这些组件各司其职，通过流水线式的协作完成请求的传递与处理。以下是核心组件的功能定位与协作关系：

核心组件功能详解

组件	核心描述	核心作用场景
ProtocolHandler	处理底层网络连接，解析不同协议（如 HTTP/1.1、AJP）的请求数据，将原始字节流封装为 Tomcat 内部标准化的 Request/Response 对象	请求接入阶段，完成 "网络字节流→Tomcat 内部请求对象" 的转换
Adapter	作为 Tomcat 协议层与核心容器层的 "桥梁"，是 Tomcat 核心流程的入口，接收 ProtocolHandler 封装后的请求对象，触发后续容器层处理	协议层与容器层的衔接，承上启下传递请求
Wrapper	Tomcat 容器层级的最小单元，对应一个具体的 Servlet 实例（或 Servlet 类），是 Tomcat 核心流程的终点	封装 Servlet 实例，作为调用 Servlet 体系的 "最后一站"
Valve	中文可理解为 "阀门"，是 Tomcat 流水线处理的核心执行单元。请求如同流水线上的 "商品"，Valve 则是 "工人"------Engine、Host、Context、Wrapper 等容器对请求的所有核心处理逻辑，均通过 Valve 实现	容器层请求处理的核心逻辑载体，每个容器都有专属的 Valve 执行链
Mapper	Tomcat 的 "路由匹配器"，根据请求的域名、URL 路径、协议版本等信息，匹配到对应的 Wrapper、Context、Host 容器	请求分发阶段，解决 "请求该交给哪个 Servlet 处理" 的核心问题

容器与 Valve 的对应实现

Tomcat 的核心容器（Engine、Host、Context、Wrapper）均有标准化的默认实现，且每个容器都绑定了专属的 Valve 来完成核心逻辑，形成 "容器 - 阀门" 的层级调用关系：

组件实现	核心描述	调用链路
StandardEngine	Engine 容器的默认实现，代表整个 Servlet 引擎，管理多个 Host 容器，内置 StandardEngineValve	接收 Adapter 传递的请求，触发 Host 容器的 Valve 执行
StandardEngineValve	Engine 容器的核心 Valve，负责定位请求对应的 Host 容器，并调用 Host 容器的 Valve	Engine → Host
StandardHost	Host 容器的默认实现，对应一个虚拟主机（如 www.example.com），管理多个 Context 容器，内置 StandardHostValve	接收 Engine 传递的请求，触发 Context 容器的 Valve 执行
StandardHostValve	Host 容器的核心 Valve，负责定位请求对应的 Context 容器，并调用 Context 容器的 Valve	Host → Context
StandardContext	Context 容器的默认实现，对应一个 Web 应用（如 /myapp），管理多个 Wrapper 容器，内置 StandardContextValve	接收 Host 传递的请求，触发 Wrapper 容器的 Valve 执行
StandardContextValve	Context 容器的核心 Valve，负责校验请求合法性（如禁止直接访问 /WEB-INF、/META-INF），并调用 Wrapper 容器的 Valve	Context → Wrapper
StandardWrapper	Wrapper 容器的默认实现，对应一个具体的 Servlet，内置 StandardWrapperValve	接收 Context 传递的请求，触发 Servlet 体系的调用
StandardWrapperValve	Wrapper 容器的核心 Valve，负责创建 Servlet 实例、构建过滤器链，最终调用 Servlet 的 service 方法	Wrapper → Servlet 体系
CoyoteAdapter	Adapter 接口的核心实现，整合 Mapper 完成路由匹配，是连接 ProtocolHandler 与核心容器的关键	调用 Engine 容器的 Valve，启动整个容器层的处理流程

二、源码层面：Tomcat 请求处理的执行逻辑

从源码角度看，Tomcat 的请求处理流程是一套 "自上而下" 的 Valve 调用链，每个核心 Valve 都承担着 "传递请求 + 专属逻辑" 的职责。以下是关键类的核心源码解析（简化核心逻辑，保留关键流程）：

1. 终点：StandardWrapperValve（调用 Servlet 体系）

StandardWrapperValve 是 Tomcat 容器层的最后一个 Valve，核心职责是构建过滤器链并调用 Servlet 处理业务：

java 复制代码

final class StandardWrapperValve extends ValveBase {
  public final void invoke(Request request, Response response)
      throws IOException, ServletException {
      // 1. 获取当前 Wrapper 对应的 Servlet 实例
      Servlet servlet = wrapper.allocate();
      // 2. 构建 Servlet 过滤器链（ApplicationFilterChain 是 Servlet 规范的实现）
      ApplicationFilterChain filterChain =
              ApplicationFilterFactory.createFilterChain(request, wrapper, servlet);
      Container container = this.container;
      try {
          if ((servlet != null) && (filterChain != null)) {
              // 3. 处理异步请求（Tomcat 对 Servlet 3.0+ 异步特性的支持）
              if (request.isAsyncDispatching()) {
                  request.getAsyncContextInternal().doInternalDispatch();
              } else {
                  // 4. 核心：执行过滤器链 + 调用 Servlet 的 service 方法
                  filterChain.doFilter(request.getRequest(), response.getResponse());
              }
          }
      } catch (ClientAbortException | CloseNowException e) {
          // 处理客户端中断连接的异常（如浏览器提前关闭）
          container.getLogger().warn("客户端请求中断", e);
      } finally {
          // 5. 释放 Servlet 实例（池化管理，复用 Servlet）
          wrapper.deallocate(servlet);
      }
  }
}

2. 上下文校验：StandardContextValve

StandardContextValve 负责校验请求的合法性，禁止直接访问 Web 应用的受保护目录（/WEB-INF、/META-INF），并将请求传递给 Wrapper：

java 复制代码

final class StandardContextValve extends ValveBase {
  @Override
  public final void invoke(Request request, Response response)
      throws IOException, ServletException {
      // 1. 获取请求路径（字节数组形式，避免编码问题）
      MessageBytes requestPathMB = request.getRequestPathMB();
      // 2. 核心校验：禁止直接访问 /WEB-INF 和 /META-INF 目录
      if ((requestPathMB.startsWithIgnoreCase("/META-INF/", 0))
              || (requestPathMB.equalsIgnoreCase("/META-INF"))
              || (requestPathMB.startsWithIgnoreCase("/WEB-INF/", 0))
              || (requestPathMB.equalsIgnoreCase("/WEB-INF"))) {
          response.sendError(HttpServletResponse.SC_NOT_FOUND);
          return;
      }
      // 3. 获取当前 Context 对应的 Wrapper，触发其 Valve 执行
      Wrapper wrapper = request.getWrapper();
      if (wrapper != null) {
          wrapper.getPipeline().getFirst().invoke(request, response);
      }
  }
}

3. 虚拟主机分发：StandardHostValve

StandardHostValve 负责将请求分发到对应的 Context 容器（Web 应用），是 Host 层的核心执行逻辑：

java 复制代码

final class StandardHostValve extends ValveBase {
   @Override
   public final void invoke(Request request, Response response)
       throws IOException, ServletException {
       // 1. 获取当前请求对应的 Context 容器（Web 应用）
       Context context = request.getContext();
       if (context == null) {
           response.sendError(HttpServletResponse.SC_NOT_FOUND);
           return;
       }
       try {
           if (!response.isErrorReportRequired()) {
               // 2. 触发 Context 容器的 Valve 执行链
               context.getPipeline().getFirst().invoke(request, response);
           }
       } catch (Throwable t) {
           // 3. 捕获异常，交由 Tomcat 的错误处理机制处理
           container.getLogger().error("Context 处理请求异常", t);
           response.sendError(HttpServletResponse.SC_INTERNAL_SERVER_ERROR);
       }
   }
}

4. 引擎入口：StandardEngineValve

StandardEngineValve 是 Engine 容器的核心 Valve，负责定位请求对应的虚拟主机（Host），并传递请求：

java 复制代码

final class StandardEngineValve extends ValveBase {
   @Override
   public final void invoke(Request request, Response response)
       throws IOException, ServletException {
       // 1. 获取请求对应的 Host 容器（虚拟主机）
       Host host = request.getHost();
       if (host == null) {
           response.sendError(HttpServletResponse.SC_BAD_REQUEST, "未找到对应的虚拟主机");
           return;
       }
       // 2. 支持异步请求（Servlet 3.0+ 特性）
       if (request.isAsyncSupported()) {
           request.setAsyncSupported(host.getPipeline().isAsyncSupported());
       }
       // 3. 触发 Host 容器的 Valve 执行链
       host.getPipeline().getFirst().invoke(request, response);
   }
}

5. 协议层与容器层衔接：CoyoteAdapter

CoyoteAdapter 是 Tomcat 协议层（ProtocolHandler）与核心容器层的 "适配器"，核心职责是完成请求路由匹配和容器层调用：

java 复制代码

public class CoyoteAdapter implements Adapter {
  @Override
  public void service(org.apache.coyote.Request req, org.apache.coyote.Response res)
          throws Exception {
      // 1. 封装 Coyote 请求/响应为 Tomcat 核心 Request/Response
      Request request = (Request) req.getNote(ADAPTER_NOTES);
      Response response = (Response) res.getNote(ADAPTER_NOTES);
      try {
          // 2. 解析请求参数、Cookie 等，完成请求预处理
          postParseRequest(req, request, res, response);
          // 3. 核心：调用 Engine 容器的 Valve，启动整个容器层处理流程
          connector.getService().getContainer().getPipeline().getFirst().invoke(request, response);
      } finally {
          // 4. 清理资源，完成响应写入
          response.finishResponse();
      }
  }
  // 核心：路由匹配------找到请求对应的 Host、Context、Wrapper
  protected boolean postParseRequest(org.apache.coyote.Request req, Request request,
      org.apache.coyote.Response res, Response response) throws IOException, ServletException {
      // 1. 获取 Mapper 实例（Tomcat 内置的路由匹配器）
      Mapper mapper = connector.getService().getMapper();
      // 2. 解析请求域名、URL 路径，匹配对应的容器
      mapper.map(req.serverName().toString(), req.requestURI().toString(),
          req.protocol().toString(), request.getMappingData());
      // 3. 将匹配结果绑定到 Request 对象，供后续容器使用
      return true;
  }
}

三、Tomcat 请求处理全流程总结

Tomcat 处理 HTTP 请求的完整流程可拆解为三个核心阶段，各阶段环环相扣，形成标准化的处理链路：

阶段 1：协议层 ------ 请求接入与封装

由 ProtocolHandler 完成底层网络连接的建立（如 NIO 模式的 Socket 监听），解析 HTTP 协议报文，将原始的字节流封装为 Tomcat 内部的 org.apache.coyote.Request/Response 对象，最终交由 CoyoteAdapter 处理。 核心目标： 成 "网络请求→Tomcat 可识别的请求对象" 的转换。

阶段 2：容器层 ------ 请求分发与流转

这是 Tomcat 核心处理阶段，通过 "Engine → Host → Context → Wrapper" 的层级容器，结合对应的 Valve 执行链完成请求分发：

CoyoteAdapter 调用 Mapper 完成路由匹配，找到请求对应的 Host、Context、Wrapper；
从 StandardEngineValve 开始，依次调用 StandardHostValve、StandardContextValve，完成请求的层级传递与合法性校验；
最终到达 StandardWrapperValve，完成容器层的最后处理。

核心目标： 请求精准分发到对应 Servlet 所在的 Wrapper 容器。

阶段 3：应用层 ------ 业务逻辑处理

由 StandardWrapperValve 构建 Servlet 过滤器链（ApplicationFilterChain），调用 Servlet 的 service 方法（或异步处理逻辑），处理具体的业务逻辑，最终将响应结果通过 Tomcat 底层组件返回给客户端。

核心目标： 行用户编写的 Servlet/Filter 代码，完成业务处理并返回响应。

流程可视化

graph TD A["客户端发起 HTTP 请求"] --> B["ProtocolHandler（协议层）"] B -->|"1. 建立网络连接（Socket）
2. 解析 HTTP 协议报文
. 封装为 Coyote Request/Response"| C["CoyoteAdapter（适配器）"] C -->|"1. 调用 postParseRequest 预处理
Mapper 路由匹配（Host/Context/Wrapper）"| D["StandardEngineValve（引擎层）"] D -->|"定位虚拟主机，传递请求"| E["StandardHostValve（虚拟主机层）"] E -->|"定位 Web 应用，传递请求"| F["StandardContextValve（应用上下文层）"] F -->|"1. 校验请求合法性（禁止访问 /WEB-INF 等）
2.递请求到 Wrapper"| G["StandardWrapperValve（Servlet 包装层）"] G -->|"1. 分配 Servlet 实例
2.构建 ApplicationFilterChain
3.行过滤器链"| H["Servlet 业务逻辑"] H -->|"处理请求，生成响应数据"| I["反向回流：响应写入"] I --> G G --> F F --> E E --> D D --> C C -->|"封装响应报文"| B B -->|"网络传输响应"| J["客户端接收响应"] %% 标注各阶段 style B fill:#f9f,stroke:#333,stroke-width:2px style D fill:#9ff,stroke:#333,stroke-width:2px style G fill:#ff9,stroke:#333,stroke-width:2px style H fill:#cfc,stroke:#333,stroke-width:2px note["三阶段划分：
① 协议层（B）：请求接入与封装
② 容器层（D-E-F-G）：请求分发与流转
③应用层（H）：业务逻辑处理"]

四、核心设计亮点

分层解耦：协议层、容器层、应用层分离，各组件职责单一，便于扩展（如替换 ProtocolHandler 支持新协议）；
流水线模式：Valve 作为 "阀门"，可灵活扩展容器层处理逻辑（如自定义 Valve 实现请求日志、权限校验）；
标准化兼容：严格遵循 Servlet 规范，确保用户编写的 Servlet/Filter 能无缝运行；
异步支持：全流程兼容 Servlet 3.0+ 异步特性，提升高并发场景下的性能。

通过理解 Tomcat 的组件设计和源码执行逻辑，不仅能更高效地排查 Tomcat 运行问题，也能为自定义 Servlet 容器、优化 Tomcat 性能提供核心思路。
