Activiti7工作流（五）流程操作

文章目录

1、流程定义

1.1、概述

流程定义是线下按照bpmn2.0标准去描述业务流程，通常使用idea中的插件对业务流程进行建模。


1.2、.bpmn文件

使用activiti-desinger设计业务流程，会生成.bpmn文件，上面我们已经创建好了bpmn文件

BPMN 2.0根节点是definitions节点。这个元素中，可以定义多个流程定义（不过我们建议每个文件只包含一个流程定义，可以简化开发过程中的维护难度）。注意，definitions元素最少也要包含xmlns 和 targetNamespace的声明。 targetNamespace可以是任意值，它用来对流程实例进行分类。

流程定义部分：定义了流程每个结点的描述及结点之间的流程流转。

流程布局定义：定义流程每个结点在流程图上的位置坐标等信息。

2、流程定义部署

2.1、概述

将上面在设计器中定义的流程部署到activiti数据库中，就是流程定义部署。

通过调用activiti的api将流程定义的bpmn和png两个文件一个一个添加部署到activiti中，也可以将两个文件打成zip包进行部署。

执行此操作后activiti会将上边代码中指定的bpm文件和图片文件保存在activiti数据库。

2.2、单个文件部署方式

分别将bpmn文件和png图片文件部署。

java 复制代码

```java
    /**
     * 部署流程定义
     */
    @Test
    public void testDeployment(){
//        1、创建ProcessEngine
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//        2、得到RepositoryService实例
        RepositoryService repositoryService = processEngine.getRepositoryService();
//        3、使用RepositoryService进行部署
        Deployment deployment = repositoryService.createDeployment()
                .addClasspathResource("bpmn/evection-uel.bpmn") // 添加bpmn资源
                //.addClasspathResource("bpmn/evection.png")  // 添加png资源
                .name("请假申请流程uel")
                .deploy();
//        4、输出部署信息
        System.out.println("流程部署id：" + deployment.getId());
        System.out.println("流程部署名称：" + deployment.getName());
    }

2.3、压缩包部署方式

将evection.bpmn和evection.png压缩成zip包。

java 复制代码

    @Test
    public void deployProcessByZip() {
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        // 定义zip输入流
        InputStream inputStream = this
                .getClass()
                .getClassLoader()
                .getResourceAsStream(
                        "bpmn/evection.zip");
        ZipInputStream zipInputStream = new ZipInputStream(inputStream);
        // 获取repositoryService
        RepositoryService repositoryService = processEngine
                .getRepositoryService();
        // 流程部署
        Deployment deployment = repositoryService.createDeployment()
                .addZipInputStream(zipInputStream)
                .deploy();
        System.out.println("流程部署id：" + deployment.getId());
        System.out.println("流程部署名称：" + deployment.getName());
    }

执行此操作后activiti会将上边代码中指定的bpm文件和图片文件保存在activiti数据库

2.4、操作数据表

流程定义部署后操作activiti的3张表如下：

流程定义部署操作的三张表名	描述
act_re_deployment	流程定义部署表，每部署一次增加一条记录
act_re_procdef	流程定义表，部署每个新的流程定义都会在这张表中增加一条记录
act_ge_bytearray	流程资源表

sql 复制代码

SELECT * FROM act_re_deployment #流程定义部署表，记录流程部署信息

结果：

sql 复制代码

SELECT * FROM act_re_procdef #流程定义表，记录流程定义信息

结果：

sql 复制代码

SELECT * FROM act_ge_bytearray #资源表

结果：

注意：act_re_deployment和act_re_procdef一对多关系，一次部署在流程部署表生成一条记录，但一次部署可以部署多个流程定义，每个流程定义在流程定义表生成一条记录。每一个流程定义在act_ge_bytearray会存在两个资源记录，bpmn和png。

建议：一次部署一个流程，这样部署表和流程定义表是一对一有关系，方便读取流程部署及流程定义信息。

3、启动流程实例

3.1、概述

流程定义部署在activiti后就可以通过工作流管理业务流程了，也就是说上边部署的出差申请流程可以使用了。

针对该流程，启动一个流程表示发起一个新的出差申请单，这就相当于java类与java对象的关系，类定义好后需要new创建一个对象使用，当然可以new多个对象。对于请出差申请流程，张三发起一个出差申请单需要启动一个流程实例，出差申请单发起一个出差单也需要启动一个流程实例。

代码如下：

java 复制代码

    /**
     * 启动流程实例
     */
    @Test
    public void testStartProcess(){
//        1、创建ProcessEngine
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//        2、获取RunTimeService
        RuntimeService runtimeService = processEngine.getRuntimeService();
//        3、根据流程定义Id启动流程
        ProcessInstance processInstance = runtimeService
                .startProcessInstanceByKey("myEvection");
//        输出内容
        System.out.println("流程定义id：" + processInstance.getProcessDefinitionId());
        System.out.println("流程实例id：" + processInstance.getId());
        System.out.println("当前活动Id：" + processInstance.getActivityId());
    }

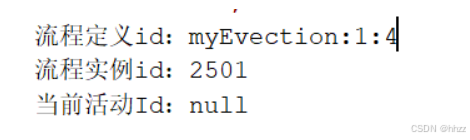

输出内容如下：

3.2、操作数据表

启动流程实例操作的7张表：

启动流程实例操作的7张表名	描述
act_hi_actinst	流程实例执行历史
act_hi_identitylink	流程的参与用户历史信息
act_hi_procinst	流程实例历史信息
act_hi_taskinst	流程任务历史信息
act_ru_execution	流程执行信息
act_ru_identitylink	流程的参与用户信息
act_ru_task	任务信息

4、任务查询

流程启动后，任务的负责人就可以查询自己当前需要处理的任务，查询出来的任务都是该用户的待办任务。

java 复制代码

    /**
     * 查询当前个人待执行的任务
     */
    @Test
    public void testFindPersonalTaskList() {
//        任务负责人
        String assignee = "zhangsan";
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//        创建TaskService
        TaskService taskService = processEngine.getTaskService();
//        根据流程key 和 任务负责人 查询任务
        List<Task> list = taskService.createTaskQuery()
                .processDefinitionKey("myEvection") //流程Key
                .taskAssignee(assignee)//只查询该任务负责人的任务
                .list();

        for (Task task : list) {

            System.out.println("流程实例id：" + task.getProcessInstanceId());
            System.out.println("任务id：" + task.getId());
            System.out.println("任务负责人：" + task.getAssignee());
            System.out.println("任务名称：" + task.getName());

        }
    }

结果如下：

bash 复制代码

流程实例id：52501
任务id：52505
任务负责人：zhangsan
任务名称：创建出差申请

5、流程任务处理

任务负责人查询待办任务，选择任务进行处理，完成任务。

java 复制代码

    // 完成任务
    @Test
    public void completTask(){
//        获取引擎
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//        获取taskService
        TaskService taskService = processEngine.getTaskService();

//        根据流程key 和 任务的负责人 查询任务
//        返回一个任务对象
        List<Task> list = taskService.createTaskQuery()
                .processDefinitionKey("myEvection") //流程Key
                .taskAssignee("zhangsan")  //要查询的负责人
                .list();

        for (Task task : list) {

//        完成任务,参数：任务id
            taskService.complete(task.getId());

        }
    }

6、流程定义信息查询

查询流程相关信息，包含流程定义，流程部署，流程定义版本

java 复制代码

/**
     * 查询流程定义
     */
    @Test
    public void queryProcessDefinition(){
        //        获取引擎
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//        repositoryService
        RepositoryService repositoryService = processEngine.getRepositoryService();
//        得到ProcessDefinitionQuery 对象
        ProcessDefinitionQuery processDefinitionQuery = repositoryService.createProcessDefinitionQuery();
//          查询出当前所有的流程定义
//          条件：processDefinitionKey =evection
//          orderByProcessDefinitionVersion 按照版本排序
//        desc倒叙
//        list 返回集合
        List<ProcessDefinition> definitionList = processDefinitionQuery.processDefinitionKey("myEvection")
                .orderByProcessDefinitionVersion()
                .desc()
                .list();
//      输出流程定义信息
        for (ProcessDefinition processDefinition : definitionList) {
            System.out.println("流程定义 id="+processDefinition.getId());
            System.out.println("流程定义 name="+processDefinition.getName());
            System.out.println("流程定义 key="+processDefinition.getKey());
            System.out.println("流程定义 Version="+processDefinition.getVersion());
            System.out.println("流程部署ID ="+processDefinition.getDeploymentId());
        }
    }

输出结果：

bash 复制代码

流程定义 id=myEvection:2:27504
流程定义 name=出差申请
流程定义 key=myEvection
流程定义 Version=2
流程部署ID =27501
流程定义 id=myEvection:1:12504
流程定义 name=出差申请
流程定义 key=myEvection
流程定义 Version=1
流程部署ID =12501

7、流程删除

java 复制代码

/**
     * 流程删除
     */
    @Test
    public void deleteDeployment() {
        // 流程部署id
        String deploymentId = "7501";

        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        // 通过流程引擎获取repositoryService
        RepositoryService repositoryService = processEngine
                .getRepositoryService();
        //删除流程定义，如果该流程定义已有流程实例启动则删除时出错
//        repositoryService.deleteDeployment(deploymentId);
        //设置true 级联删除流程定义，即使该流程有流程实例启动也可以删除，设置为false非级别删除方式，如果流程
        repositoryService.deleteDeployment(deploymentId, true);
    }

说明：

使用repositoryService删除流程定义，历史表信息不会被删除
如果该流程定义下没有正在运行的流程，则可以用普通删除。

如果该流程定义下存在已经运行的流程，使用普通删除报错，可用级联删除方法将流程及相关记录全部删除。

先删除没有完成流程节点，最后就可以完全删除流程定义信息

项目开发中级联删除操作一般只开放给超级管理员使用.

8、流程资源下载

流程资源文件已经上传到数据库了，如果其他用户想要查看这些资源文件，可以从数据库中把资源文件下载到本地。

解决方案有：

jdbc对blob类型，clob类型数据读取出来，保存到文件目录
使用activiti的api来实现

使用commons-io.jar 解决IO的操作

引入commons-io依赖包

xml 复制代码

<dependency>
    <groupId>commons-io</groupId>
    <artifactId>commons-io</artifactId>
    <version>2.6</version>
</dependency>

通过流程定义对象获取流程定义资源，获取bpmn和png

java 复制代码

  /**
     * 流程资源下载
     * @throws IOException
     */
    @Test
    public void  queryBpmnFile() throws IOException {
//        1、得到引擎
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//        2、获取repositoryService
        RepositoryService repositoryService = processEngine.getRepositoryService();
//        3、得到查询器：ProcessDefinitionQuery，设置查询条件,得到想要的流程定义
        ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery()
                .processDefinitionKey("myEvection")
                .latestVersion()
                .singleResult();
//        4、通过流程定义信息，得到部署ID
        String deploymentId = processDefinition.getDeploymentId();
//        5、通过repositoryService的方法，实现读取图片信息和bpmn信息
//        png图片的流
        InputStream pngInput = repositoryService.getResourceAsStream(deploymentId, processDefinition.getDiagramResourceName());
//        bpmn文件的流
        InputStream bpmnInput = repositoryService.getResourceAsStream(deploymentId, processDefinition.getResourceName());
//        6、构造OutputStream流
        File file_png = new File("g:/evectionflow01.png");
        File file_bpmn = new File("g:/evectionflow01.bpmn");
        FileOutputStream bpmnOut = new FileOutputStream(file_bpmn);
        FileOutputStream pngOut = new FileOutputStream(file_png);
//        7、输入流，输出流的转换
        IOUtils.copy(pngInput,pngOut);
        IOUtils.copy(bpmnInput,bpmnOut);
//        8、关闭流
        pngOut.close();
        bpmnOut.close();
        pngInput.close();
        bpmnInput.close();
    }

说明：

deploymentId为流程部署ID
esource_name为act_ge_bytearray表中NAME_列的值
使用repositoryService的getDeploymentResourceNames方法可以获取指定部署下得所有文件的名称
使用repositoryService的getResourceAsStream方法传入部署ID和资源图片名称可以获取部署下指定名称文件的输入流

最后的将输入流中的图片资源进行输出。

9、流程历史信息的查看

即使流程定义已经删除了，流程执行的历史信息通过前面的分析，依然保存在activiti的act_hi_*相关的表中。所以我们还是可以查询流程执行的历史信息，可以通过HistoryService来查看相关的历史记录。

java 复制代码

/**
     * 查看历史信息
     */
    @Test
    public void findHistoryInfo(){
//      获取引擎
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//        获取HistoryService
        HistoryService historyService = processEngine.getHistoryService();
//        获取 actinst表的查询对象
        HistoricActivityInstanceQuery instanceQuery = historyService.createHistoricActivityInstanceQuery();
//        查询 actinst表，条件：根据 InstanceId 查询
//        instanceQuery.processInstanceId("2501");
//        查询 actinst表，条件：根据 DefinitionId 查询
        instanceQuery.processDefinitionId("myEvection:1:12504");
//        增加排序操作,orderByHistoricActivityInstanceStartTime 根据开始时间排序 asc 升序
        instanceQuery.orderByHistoricActivityInstanceStartTime().asc();
//        查询所有内容
        List<HistoricActivityInstance> activityInstanceList = instanceQuery.list();
//        输出
        for (HistoricActivityInstance hi : activityInstanceList) {
            System.out.println(hi.getActivityId());
            System.out.println(hi.getActivityName());
            System.out.println(hi.getProcessDefinitionId());
            System.out.println(hi.getProcessInstanceId());
            System.out.println("<==========================>");
        }
    }

结果输出如下：

bash 复制代码

_2
StartEvent
myEvection:1:12504
15001
<==========================>
_3
创建出差申请
myEvection:1:12504
15001
<==========================>
