引言

WS2812是嵌入式DIY圈超火的智能RGB灯珠，单颗灯珠集成了RGB LED与控制芯片，只用一根线就能串联控制多颗灯珠，很适合搭配树莓派做氛围灯、创意交互装置。

不过树莓派5控制WS2812的操作相对繁琐，本文整理了WS2812的核心原理、树莓派接线方法，以及实战编程的参考方案，帮你快速上手~

一、WS2812是什么？

WS2812是"智能可编程RGB灯珠"，是把"光源+控制"集成到一颗灯珠里的模块化器件：

核心组成

红（R）、绿（G）、蓝（B）三色LED（负责发光）

内置控制芯片（负责解析数据、控制颜色）

串联特性：仅需一根数据线就能级联控制多颗灯珠

控制方式

采用单总线通信协议，向数据线发送特定格式的二进制数据，就能单独控制每颗灯珠的颜色；在树莓派中，常用rpi_ws281x这个Python库实现控制。

二、树莓派与WS2812的接线方法（以WS2812B灯带为例）

WS2812B灯带的引脚与树莓派引脚对应如下（树莓派引脚采用BCM编码）：

灯带引脚引脚功能树莓派对应引脚

DIN 数据输入 GPIO10（BCM编码）

VCC 正电源（5V） 5V Pin（Pin2/Pin4）

GND 接地 GND Pin（Pin6）

注意：如果灯带灯珠数量超过8颗，树莓派板载5V电源可能带不动，建议外接5V电源供电！

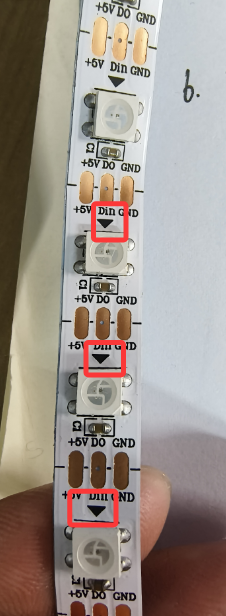

注：三角形箭头指向为数据流动方向！

灯带引脚	引脚功能	树莓派对应引脚
DIN	数据输入	GPIO10（BCM编码）
VCC	正电源（5V）	5V Pin（Pin2/Pin4）
GND	接地	GND Pin（Pin6）

三、rpi5-ws2812 接口库详细指南

这是一个适用于 Raspberry Pi 5（树莓派5）的 WS2812 灯带简易接口库。目前仅支持通过 SPI 接口进行通信。该库专为 Raspberry Pi 5 开发，因为之前常用的 rpi_ws281x 库（目前）尚未兼容该型号。理论上也可用于其他树莓派型号，但尚未经过测试。感谢该仓库提供的 SPI 通信相关研究支持。参考链接：rpi5-ws2812（GitHub）

3.1 准备工作

在 Raspberry Pi 5 上启用 SPI 接口：
bash 复制代码

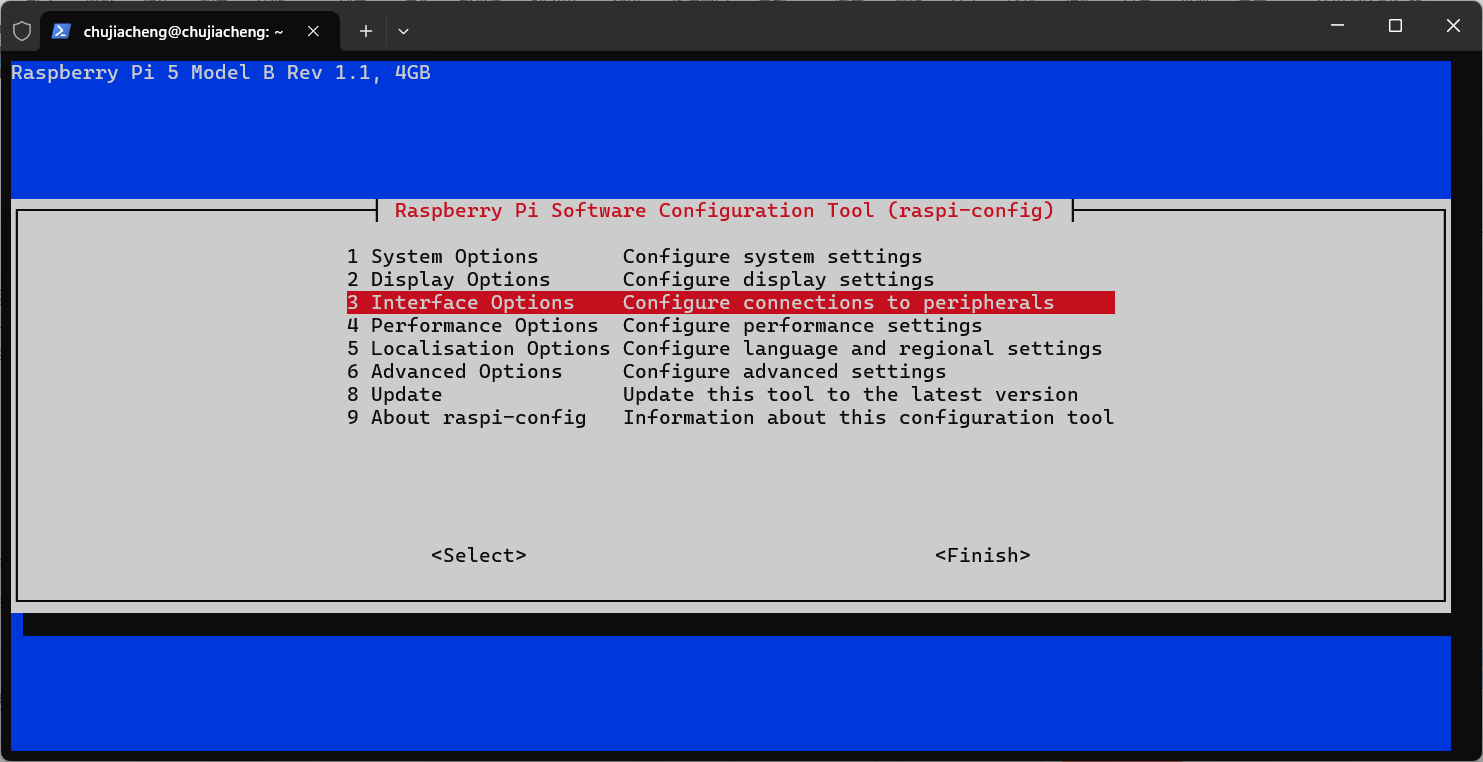

sudo raspi-config

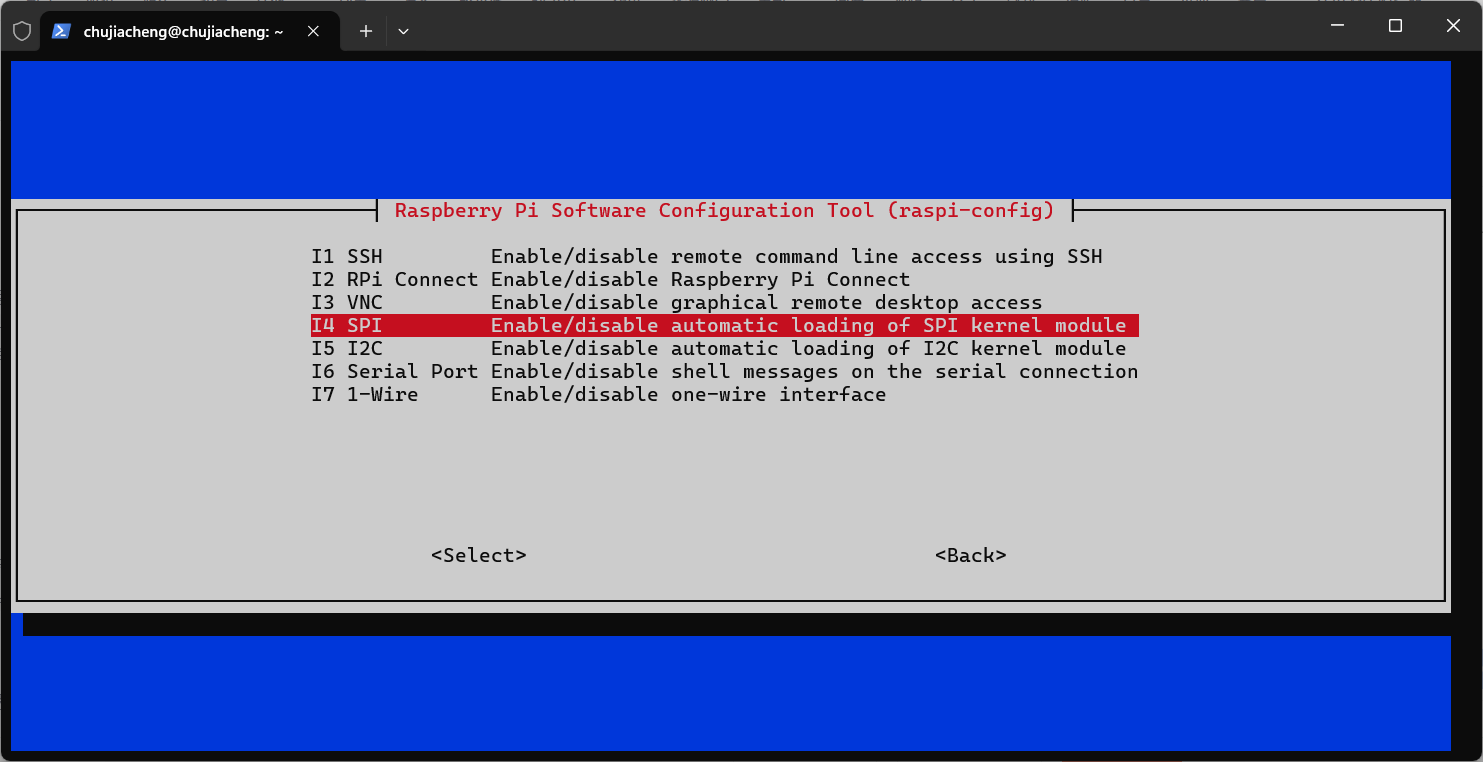

依次进入 接口选项（Interfacing Options） -> SPI，并启用该功能。

3.2 安装

bash 复制代码
pip install rpi5-ws2812

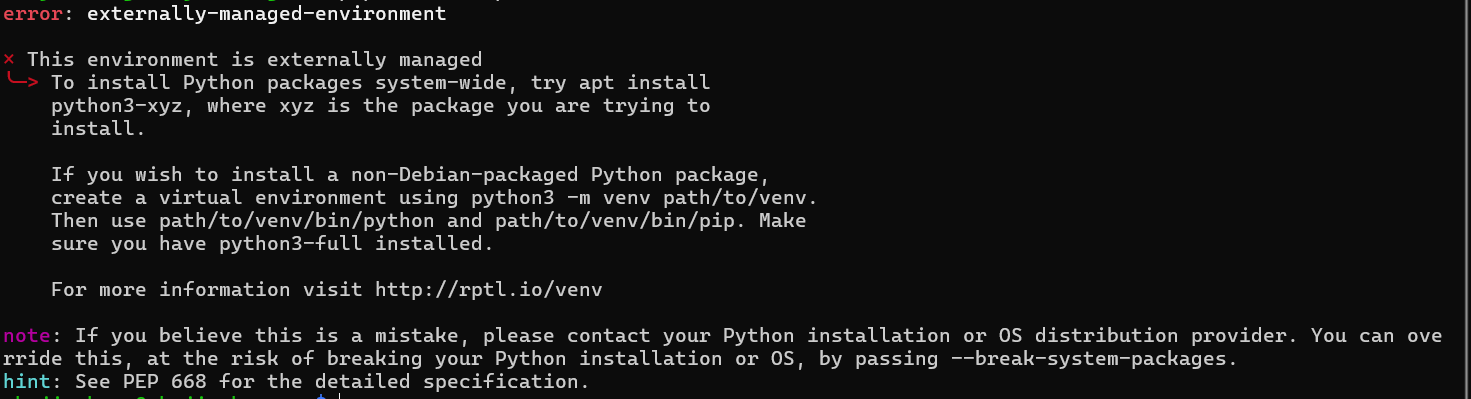

可能出现问题：

这个错误（`externally-managed-environment`）出现的核心原因是：**你的系统（通常是Debian/Ubuntu 23.04+等较新版本）启用了"外部管理Python环境"机制（遵循PEP 668规范）**。具体逻辑是：系统会将全局Python环境标记为"由系统包管理器（如`apt`）统一管理"，**禁止直接用`pip`修改全局Python包**（避免`pip`安装的包与系统包管理器维护的包冲突、破坏系统依赖）。 简单说：系统想让你通过`apt`装Python包，或者用虚拟环境隔离`pip`的安装操作。

解决方法：
bash 复制代码
pip install rpi5-ws2812 --break-system-packages

3.3 接线说明

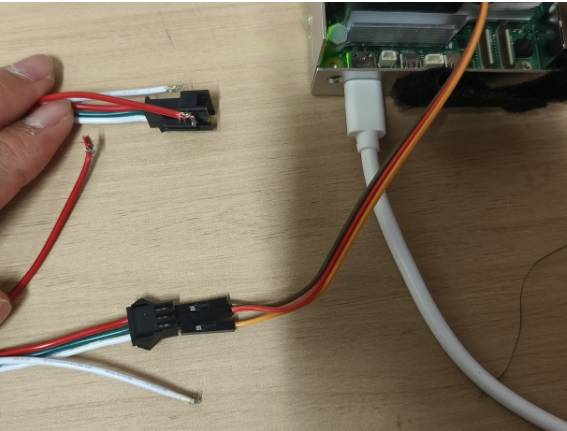

1.将 WS2812 灯带的 DIN（数据输入）引脚 连接到 Raspberry Pi 5 的 MOSI（主设备输出/从设备输入）引脚 。Raspberry Pi 5 上的 MOSI 引脚为 19 号引脚 / GPIO10（与前文推荐的 GPIO10 引脚一致）。

2.每一侧有5根线，其中

红色为5V(vcc),绿色为数据线（GPIO10），白色为接地（GND）

3.树莓派有时候提供不了稳点的电流，所以另外引出了两条线（红线和白线），可以将这两条线外接一个5V电流。

4.数据线流向最终端可以不接线。

3.4 使用示例

3.4.1 基础颜色切换示例

python 复制代码

from rpi5_ws2812.ws2812 import Color, WS2812SpiDriver
import time

if __name__ == "__main__":
    # 初始化 WS2812 灯带（100 个LED，SPI 通道 0，CE0 引脚）
    strip = WS2812SpiDriver(spi_bus=0, spi_device=0, led_count=100).get_strip()

    while True:
        strip.set_all_pixels(Color(255, 0, 0))  # 设置所有LED为红色
        strip.show()  # 刷新显示
        time.sleep(2)  # 保持2秒

        strip.set_all_pixels(Color(0, 255, 0))  # 设置所有LED为绿色
        strip.show()
        time.sleep(2)

3.4.2 进阶随机颜色流动动画示例

本示例实现"全灯带左右流动的随机颜色动画"，包含初始化演示、循环动画核心逻辑，代码带详细注释，适配60颗灯珠，可直接修改参数适配不同规格灯带。

3.4.2.1 完整代码

python 复制代码

# 导入WS2812灯带控制所需的颜色类和SPI驱动类
# Color：用于封装RGB颜色值（红、绿、蓝，范围0-255）
# WS2812SpiDriver：树莓派5上通过SPI总线驱动WS2812灯带的核心类
from rpi5_ws2812.ws2812 import Color, WS2812SpiDriver
# 导入时间模块，用于实现延时控制动画效果
import time
# 导入随机数模块，用于生成随机RGB颜色
import random

# 主程序入口（Python规范，确保仅在直接运行脚本时执行以下代码）
if __name__=="__main__":
    # 初始化WS2812灯带驱动
    # 参数说明：
    #   spi_bus=0：使用树莓派的SPI0总线（树莓派5默认SPI0对应引脚为GPIO10(SPI_MOSI)、GPIO11(SPI_SCLK)等）
    #   spi_device=0：使用SPI0的CE0片选引脚（GPIO8）
    #   led_count=60：灯带总灯珠数量为60颗
    #   get_strip()：获取实际控制灯带的对象（底层封装了SPI数据发送逻辑）
    strip = WS2812SpiDriver(spi_bus=0,spi_device=0, led_count=60).get_strip()

    # 第一步：全部灯珠点亮红色（初始化演示，确认灯带连接正常）
    # set_all_pixels：批量设置所有灯珠的颜色
    # Color(255,0,0)：RGB值为红255、绿0、蓝0，即纯红色
    strip.set_all_pixels(Color(255,0,0))
    # show()：将缓存的颜色数据发送到灯带（关键！仅设置颜色不会立即显示，需调用show刷新）
    strip.show()
    # 保持红色显示1秒
    time.sleep(1)

    # 第二步：全部灯珠熄灭（动画开始前复位灯带状态）
    # Color(0,0,0)：RGB值全0，即黑色（熄灭状态）
    strip.set_all_pixels(Color(0,0,0))
    # 刷新灯带显示（熄灭所有灯珠）
    strip.show()
    # 保持熄灭状态1秒
    time.sleep(1)

    # 无限循环：实现灯珠左右流动的随机颜色动画（核心逻辑）
    while True:
        # 生成第一组随机RGB颜色值（每个通道0-255）
        r = random.randint(0,255)  # 红色通道
        g = random.randint(0, 255) # 绿色通道
        b = random.randint(0,255)  # 蓝色通道

        # 从左到右依次点亮所有灯珠（索引0到59），颜色为上述随机色
        # range(60)：生成0、1、2...59的整数序列，对应60颗灯珠的索引（0为最左侧）
        for i in range(60):
            # set_pixel_color：设置单个灯珠的颜色（精准控制单颗灯珠核心函数）
            # 参数1：i - 灯珠的索引（从0开始）
            # 参数2：Color(r,g,b) - 当前灯珠要显示的随机颜色
            strip.set_pixel_color(i,Color(r,g,b))
            # 刷新灯带，实时显示当前灯珠的颜色变化（逐颗点亮的动画核心，每设置1颗刷新1次）
            strip.show()
            # 打印当前点亮的灯珠编号和对应的RGB值（调试用，可删除）
            print(f"点亮灯珠：{i} | 颜色RGB：({r},{g},{b})")
            # 延时0.1秒，控制动画速度（延时越短，流动越快；越长越缓慢）
            time.sleep(0.1)

        # 生成第二组新的随机RGB颜色值（与左到右颜色区分，提升动画层次感）
        r = random.randint(0,255)
        g = random.randint(0, 255)
        b = random.randint(0,255)

        # 从右到左依次点亮所有灯珠（索引59到0），颜色为新随机色
        # range(59, -1, -1)：生成59、58、57...0的整数序列，实现从右到左遍历
        for i in range(59, -1, -1):
            # 设置第i颗灯珠为新随机颜色
            strip.set_pixel_color(i,Color(r,g,b))
            # 刷新灯带显示
            strip.show()
            # 打印调试信息（可删除）
            print(f"点亮灯珠：{i} | 颜色RGB：({r},{g},{b})")
            # 延时0.1秒，保持动画节奏一致
            time.sleep(0.1)

3.4.2.2 程序核心逻辑解释

整个程序分为「模块导入」「驱动初始化」「初始化演示」「核心动画循环」4个核心模块，各模块功能如下：

模块导入：导入3个核心模块------控制类（Color颜色封装、WS2812SpiDriver SPI驱动）、时间模块（time，控制延时）、随机数模块（random，生成随机颜色），为后续控制提供依赖。

驱动初始化：通过WS2812SpiDriver类创建驱动对象，指定SPI总线（0）、片选引脚（0）和灯珠数量（60），再通过get_strip()获取实际控制灯带的对象strip（底层已封装SPI数据发送逻辑，无需手动处理通信协议）。

初始化演示：先将所有灯珠点亮红色并保持1秒（用于确认灯带连接正常），再熄灭所有灯珠保持1秒（复位状态，避免动画开始前有残留颜色），提升使用体验。

核心动画循环：通过while True实现无限循环，核心是"左到右流动"和"右到左流动"两个子循环：左到右流动：生成一组随机RGB颜色，通过for循环遍历0-59号灯珠，逐颗设置颜色并刷新灯带，配合0.1秒延时实现"流水灯"效果；

右到左流动：生成新的随机RGB颜色，通过反向for循环遍历59-0号灯珠，重复逐颗设置+刷新操作，与左到右流动形成连贯的左右往复效果。

3.4.2.3 用法说明

参数适配 ：修改灯珠数量：将led_count=60改为实际灯带的灯珠数量（如30颗则改为30，100颗改为100），同时同步修改两个for循环的范围（如30颗则将range(60)改为range(30)，range(59, -1, -1)改为range(29, -1, -1)）；

调整动画速度：修改time.sleep(0.1)的参数，如改为0.05则动画加快，改为0.2则动画减慢；

关闭调试信息：删除两个print语句（即print(f"点亮灯珠：{i} | 颜色RGB：({r},{g},{b})")），可减少程序运行占用的资源。

运行步骤：确保已完成SPI接口启用、rpi5-ws2812库安装（参考4.1、4.2章节）；

将代码保存为.py文件（如ws2812_flow_anim.py）；

在树莓派终端执行命令：python ws2812_flow_anim.py，即可看到灯带左右流动的随机颜色动画；

停止运行：按Ctrl+C终止程序。

注意事项：若灯带灯珠数量超过8颗，需外接5V电源（参考2章节接线说明），否则可能因供电不足导致动画卡顿或灯带不亮。

3.4.3 综合多效果选择示例

本示例整合5种常用灯带效果（随机颜色、彩虹渐变、互补色等），支持交互式选择效果，内置HSV转RGB颜色函数，且包含完善的异常处理和资源清理逻辑，适配60颗灯珠，可直接运行使用。

3.4.3.1 完整代码

python 复制代码

from rpi5_ws2812.ws2812 import Color, WS2812SpiDriver
import time
import random
import math

def hsv_to_rgb(h, s, v):
    """将HSV颜色转换为RGB颜色"""
    h = float(h)
    s = float(s)
    v = float(v)
    h60 = h / 60.0
    h60f = math.floor(h60)
    hi = int(h60f) % 6
    f = h60 - h60f
    p = v * (1 - s)
    q = v * (1 - f * s)
    t = v * (1 - (1 - f) * s)
    r, g, b = 0, 0, 0
    if hi == 0:
        r, g, b = v, t, p
    elif hi == 1:
        r, g, b = q, v, p
    elif hi == 2:
        r, g, b = p, v, t
    elif hi == 3:
        r, g, b = p, q, v
    elif hi == 4:
        r, g, b = t, p, v
    elif hi == 5:
        r, g, b = v, p, q
    return Color(int(r * 255), int(g * 255), int(b * 255))

def get_led_count(strip):
    """获取LED数量"""
    # 尝试调用num_pixels方法
    if callable(getattr(strip, 'num_pixels', None)):
        return strip.num_pixels()
    # 或者尝试get_num_pixels方法
    elif callable(getattr(strip, 'get_num_pixels', None)):
        return strip.get_num_pixels()
    # 或者尝试numPixels方法
    elif callable(getattr(strip, 'numPixels', None)):
        return strip.numPixels()
    else:
        # 如果找不到方法，使用固定值
        return 60  # 根据您的配置设置

def random_colors_effect(strip):
    """随机颜色效果 - 每个灯珠显示随机颜色"""
    led_count = get_led_count(strip)

    for i in range(led_count):
        r = random.randint(0, 255)
        g = random.randint(0, 255)
        b = random.randint(0, 255)
        strip.set_pixel_color(i, Color(r, g, b))
    strip.show()
    print(f"已设置{led_count}个随机颜色")

def rainbow_gradient_effect(strip):
    """彩虹渐变效果 - 从红色到紫色平滑过渡"""
    led_count = get_led_count(strip)

    for i in range(led_count):
        # 计算每个灯珠的色相值（0-360度）
        hue = i * 360 / led_count
        # 将HSV转换为RGB（饱和度=1.0，亮度=1.0）
        color = hsv_to_rgb(hue, 1.0, 1.0)
        strip.set_pixel_color(i, color)
    strip.show()
    print(f"已设置{led_count}个彩虹渐变颜色")

def complementary_colors_effect(strip):
    """互补色效果 - 使用对比鲜明的颜色对"""
    led_count = get_led_count(strip)

    colors = [
        Color(255, 0, 0),     # 红
        Color(0, 255, 0),     # 绿
        Color(0, 0, 255),     # 蓝
        Color(255, 255, 0),   # 黄
        Color(255, 0, 255),   # 紫
        Color(0, 255, 255),   # 青
    ]

    for i in range(led_count):
        color_index = i % len(colors)
        strip.set_pixel_color(i, colors[color_index])
    strip.show()
    print(f"已设置{led_count}个互补色效果")

def warm_cool_gradient_effect(strip):
    """冷暖色渐变效果"""
    led_count = get_led_count(strip)

    # 暖色调（红橙黄）
    warm_colors = [
        (255, 50, 0),    # 红橙
        (255, 100, 0),   # 橙
        (255, 150, 0),   # 黄橙
        (255, 200, 50),  # 暖黄
    ]

    # 冷色调（蓝绿青）
    cool_colors = [
        (0, 100, 255),   # 天蓝
        (0, 150, 200),   # 青蓝
        (0, 200, 150),   # 蓝绿
        (50, 200, 100),  # 绿青
    ]

    # 合并冷暖色
    all_colors = warm_colors + cool_colors

    for i in range(led_count):
        color_index = i % len(all_colors)
        r, g, b = all_colors[color_index]
        strip.set_pixel_color(i, Color(r, g, b))
    strip.show()
    print(f"已设置{led_count}个冷暖色渐变效果")

def pastel_colors_effect(strip):
    """柔和色彩效果 - 低饱和度的粉彩色"""
    led_count = get_led_count(strip)

    pastel_colors = [
        (255, 200, 200),  # 粉红
        (200, 255, 200),  # 粉绿
        (200, 200, 255),  # 粉蓝
        (255, 255, 200),  # 淡黄
        (255, 200, 255),  # 淡紫
        (200, 255, 255),  # 淡青
        (255, 220, 200),  # 淡橙
        (220, 200, 255),  # 淡紫蓝
    ]

    for i in range(led_count):
        color_index = i % len(pastel_colors)
        r, g, b = pastel_colors[color_index]
        strip.set_pixel_color(i, Color(r, g, b))
    strip.show()
    print(f"已设置{led_count}个柔和色彩效果")

# 主程序入口
if __name__ == "__main__":
    # 初始化WS2812灯带驱动
    try:
        # 先创建驱动对象
        driver = WS2812SpiDriver(spi_bus=0, spi_device=0, led_count=60)
        strip = driver.get_strip()

        # 测试获取LED数量
        led_count = get_led_count(strip)
        print(f"成功初始化驱动，LED数量: {led_count}")

    except Exception as e:
        print(f"初始化驱动时出错: {e}")
        exit(1)

    try:
        while True:
            print("\n=== WS2812 灯带多色效果演示 ===")
            print("1: 随机颜色效果")
            print("2: 彩虹渐变效果")
            print("3: 互补色效果")
            print("4: 冷暖色渐变效果")
            print("5: 柔和色彩效果")
            print("6: 全部熄灭")
            print("0: 退出程序")

            choice = input("\n请选择效果 (0-6): ")

            if choice == "1":
                random_colors_effect(strip)
            elif choice == "2":
                rainbow_gradient_effect(strip)
            elif choice == "3":
                complementary_colors_effect(strip)
            elif choice == "4":
                warm_cool_gradient_effect(strip)
            elif choice == "5":
                pastel_colors_effect(strip)
            elif choice == "6":
                strip.clear()  # 使用clear方法替代set_all_pixels
                strip.show()
                print("所有灯珠已熄灭")
            elif choice == "0":
                print("退出程序...")
                break
            else:
                print("无效选择，请重新输入")

            time.sleep(0.5)

    except KeyboardInterrupt:
        # 捕获Ctrl+C中断，确保灯带被正确关闭
        print("\n程序被中断，熄灭所有灯珠...")
        strip.clear()
        strip.show()

    finally:
        # 确保程序退出前熄灭所有灯珠
        strip.clear()
        strip.show()
        print("程序结束")

树莓派5控制WS2812 RGB灯带

3.4.3.2 核心功能解释

该程序在基础控制逻辑上进行了功能扩展，核心亮点的包括「通用工具函数」「多效果预设」「交互式控制」「安全退出机制」4部分：

通用工具函数 ： hsv_to_rgb：将HSV颜色模型转换为RGB模型，HSV更便于实现平滑的颜色渐变（如彩虹效果），解决了直接RGB调整难以实现连贯色彩过渡的问题；

get_led_count：自动适配不同驱动的LED数量获取方法，若驱动不支持自动获取则默认使用60颗，提升了代码的兼容性。

多效果预设：内置5种实用效果，覆盖不同使用场景：随机颜色效果：每颗灯珠显示独立随机色，适合营造活泼氛围；

彩虹渐变效果：基于HSV颜色模型，实现红→橙→黄→绿→蓝→紫的平滑过渡，视觉效果连贯；

互补色效果：使用对比鲜明的基础色对（红-绿、蓝-黄等），适合需要突出视觉冲击的场景；

冷暖色渐变效果：融合暖色调（红橙黄）和冷色调（蓝绿青），形成冷暖过渡的层次感；

柔和色彩效果：低饱和度的粉彩色系，适合营造温馨、柔和的氛围。

交互式控制：主程序通过命令行菜单实现效果选择，用户无需修改代码，只需输入数字（0-6）即可切换效果、熄灭灯带或退出程序，降低了使用门槛。

安全退出机制 ：通过try-except-finally语句捕获程序异常和Ctrl+C中断，确保无论程序正常退出还是异常中断，都会执行strip.clear()熄灭所有灯珠，避免灯带残留颜色。

参数适配 ：修改灯珠数量：若灯带不是60颗，需在初始化驱动时修改led_count=60为实际数量（如30颗则改为30），get_led_count函数会自动适配；

调整效果显示时长：若想延长每种效果的显示时间，可修改time.sleep(0.5)的参数（如改为3则每种效果显示3秒后再回到菜单）。

运行步骤：保存代码为.py文件（如ws2812_multi_effect.py）；

终端执行命令：python ws2812_multi_effect.py，程序初始化完成后会显示效果菜单；

输入对应数字选择效果（如输入2则切换到彩虹渐变效果），输入0即可退出程序；

若需强制退出，按Ctrl+C即可，程序会自动熄灭灯带。

注意事项 ：程序使用strip.clear()替代strip.set_all_pixels(Color(0,0,0))熄灭灯带，更符合驱动的规范用法，若驱动不支持clear方法，可替换为strip.set_all_pixels(Color(0,0,0))；

运行过程中若出现效果卡顿，大概率是供电不足，需及时外接5V/2A以上电源（参考2章节接线说明）。

3.4.1 基础颜色切换示例

python 复制代码

from rpi5_ws2812.ws2812 import Color, WS2812SpiDriver
import time

if __name__ == "__main__":
    # 初始化 WS2812 灯带（100 个LED，SPI 通道 0，CE0 引脚）
    strip = WS2812SpiDriver(spi_bus=0, spi_device=0, led_count=100).get_strip()

    while True:
        strip.set_all_pixels(Color(255, 0, 0))  # 设置所有LED为红色
        strip.show()  # 刷新显示
        time.sleep(2)  # 保持2秒

        strip.set_all_pixels(Color(0, 255, 0))  # 设置所有LED为绿色
        strip.show()
        time.sleep(2)

3.4.2 进阶随机颜色流动动画示例

以下示例实现灯珠左右流动的随机颜色动画，包含详细代码注释，便于理解各功能逻辑：

python 复制代码

from rpi5_ws2812.ws2812 import Color, WS2812SpiDriver
import time

if __name__ == "__main__":
    # 初始化 WS2812 灯带（100 个LED，SPI 通道 0，CE0 引脚）
    strip = WS2812SpiDriver(spi_bus=0, spi_device=0, led_count=100).get_strip()

    while True:
        strip.set_all_pixels(Color(255, 0, 0))  # 设置所有LED为红色
        strip.show()  # 刷新显示
        time.sleep(2)  # 保持2秒

        strip.set_all_pixels(Color(0, 255, 0))  # 设置所有LED为绿色
        strip.show()
        time.sleep(2)

四、常见问题排查：代码运行成功但灯带不亮

代码运行成功但灯带不亮，核心问题大概率出在硬件接线、电源供电、SPI功能启用这三个维度（软件层面代码无语法错误，优先排查硬件）。以下是按优先级排序的排查步骤，每一步都附具体操作方法：

4.1 紧急排查：硬件接线（90%的问题根源）

4.1.1 核心接线确认（必须满足）

WS2812灯带需要3路接线：数据(DI)、5V电源、GND地线，三者缺一不可，且有严格要求：

树莓派侧 WS2812灯带侧关键注意点

GPIO10 (BCM) DI/DIN ① 必须接灯带的「输入端」（灯带标注DI/DIN的一端，不是DO/DOUT）；② 确认是BCM编号的GPIO10（物理引脚第19脚，不是物理引脚10）；

5V VCC 树莓派5V引脚功率不足（60颗灯带全亮需1.2A），优先用外接5V/2A以上电源给灯带供电；

GND GND ✅ 重中之重：树莓派的GND必须和灯带的GND短接（共地），否则SPI信号无参考电平，灯带完全识别不到；

树莓派侧	WS2812灯带侧	关键注意点
GPIO10 (BCM)	DI/DIN	① 必须接灯带的「输入端」（灯带标注DI/DIN的一端，不是DO/DOUT）；② 确认是BCM编号的GPIO10（物理引脚第19脚，不是物理引脚10）；
5V	VCC	树莓派5V引脚功率不足（60颗灯带全亮需1.2A），优先用外接5V/2A以上电源给灯带供电；
GND	GND	✅ 重中之重：树莓派的GND必须和灯带的GND短接（共地），否则SPI信号无参考电平，灯带完全识别不到；

4.1.2 快速验证接线的方法

用杜邦线直接短接树莓派GPIO10→灯带DI、树莓派GND→灯带GND，然后用外接5V电源给灯带VCC供电（避开树莓派5V引脚），再运行代码。

4.2 必查：树莓派SPI功能是否真的启用

代码运行成功≠SPI硬件功能启用（Python驱动仅检测语法，不检测硬件），需手动验证：

打开终端，执行：
bash 复制代码
sudo raspi-config
选择：Interface Options → SPI → 选择Yes启用；

重启树莓派：sudo reboot；

验证SPI是否生效：
bash 复制代码
ls /dev/spi*
正常输出：/dev/spidev0.0 /dev/spidev0.1（说明SPI0启用）；

无输出：SPI未启用，灯带必然不亮。

4.2.1 代码层面：简化测试（排除动画逻辑干扰）

原代码仅控制前30颗灯+循环动画，先改成「全亮红色」测试，排除动画逻辑问题：

python 复制代码

from rpi5_ws2812.ws2812 import Color, WS2812SpiDriver
import time

if __name__=="__main__":
    # 初始化时指定SPI速率（适配WS2812时序）
    strip = WS2812SpiDriver(
        spi_bus=0,
        spi_device=0,
        led_count=60,
        spi_speed_hz=8000000  # 新增：指定8MHz SPI速率（适配WS2812 800kHz时序）
    ).get_strip()

    # 强制全亮红色（最简单的测试用例）
    strip.set_all_pixels(Color(255, 0, 0))
    strip.show()  # 必须调用show才会生效
    time.sleep(10)  # 保持10秒，足够观察

    # 全灭
    strip.set_all_pixels(Color(0, 0, 0))
    strip.show()

运行这段简化代码，若仍不亮，可排除代码逻辑问题，聚焦硬件。

4.3 进阶排查：电平匹配与灯带本身

4.3.1 3.3V→5V电平转换（少数灯带需要）

树莓派GPIO输出是3.3V，WS2812标称需要5V信号，部分批次的灯带对3.3V信号不敏感：

临时解决方案：在GPIO10和灯带DI之间串联一个1kΩ电阻（提升信号稳定性）；

彻底解决方案：用3.3V→5V电平转换器（如TXS0108），3.3V侧接树莓派GPIO10，5V侧接灯带DI，GND共地。

4.3.2 排除灯带本身损坏

换一段已知完好的WS2812灯带测试（优先用10颗以内的短灯带，降低电源压力）；

确认灯带的供电电压：WS2812有5V版本（主流）和3.3V版本，若接3.3V版本到5V会烧毁，接5V版本到3.3V则不亮。

4.4 最终兜底：检查树莓派GPIO10是否损坏

若以上步骤都排查完仍不亮，测试GPIO10的输出功能：

运行以下代码，让GPIO10输出高低电平：
python 复制代码
import RPi.GPIO as GPIO
import time

GPIO.setmode(GPIO.BCM)
GPIO.setup(10, GPIO.OUT)

while True:
    GPIO.output(10, GPIO.HIGH)
    time.sleep(0.5)
    GPIO.output(10, GPIO.LOW)
    time.sleep(0.5)
用万用表测量GPIO10引脚的电压：是否在3.3V和0V之间交替变化；

无电压变化：GPIO10引脚损坏，换SPI1（spi_bus=1）或其他GPIO（需修改驱动）。

4.5 总结排查优先级

确认GND共地+灯带DI接GPIO10（物理引脚19）；

启用SPI并验证/dev/spi*存在；

用外接5V/2A电源给灯带供电；

运行全亮红色的简化代码；

检查电平匹配或灯带本身。

按这个顺序排查，99%的"代码运行成功但灯带不亮"问题都能解决。如果某一步排查出问题，可针对性解决（比如补接GND、启用SPI、换外接电源）。

4.6 关键术语说明

SPI（Serial Peripheral Interface）：串行外设接口，一种高速同步通信协议，用于控制器与外设（如WS2812灯带）的短距离数据传输

MOSI（Master Out Slave In）：主设备输出/从设备输入引脚，SPI 通信中负责发送数据的引脚

CE0（Chip Enable 0）：芯片使能引脚0，用于选择SPI总线上的目标设备

/dev/spidev0.0：Raspberry Pi 中 SPI 设备的设备文件路径（总线0，设备0）

Privileged 模式：Docker 特权模式，允许容器访问主机的硬件设备和系统资源

SPI（Serial Peripheral Interface）：串行外设接口，一种高速同步通信协议，用于控制器与外设（如WS2812灯带）的短距离数据传输

MOSI（Master Out Slave In）：主设备输出/从设备输入引脚，SPI 通信中负责发送数据的引脚

CE0（Chip Enable 0）：芯片使能引脚0，用于选择SPI总线上的目标设备

/dev/spidev0.0：Raspberry Pi 中 SPI 设备的设备文件路径（总线0，设备0）

Privileged 模式：Docker 特权模式，允许容器访问主机的硬件设备和系统资源

总结

WS2812的核心优势是"单总线串联+集成控制"，接线/控制成本低；

树莓派接线要注意引脚对应（尤其是BCM编码），灯珠多的时候一定要外接电源；

树莓派5需用适配项目才能稳定控制WS2812。
