RUI Builder-图形化UI设计-工程范例

硬件平台:

  • 单片机:STM32F103VET6
  • 图形处理器:RA8889/RA6809

操作方法:

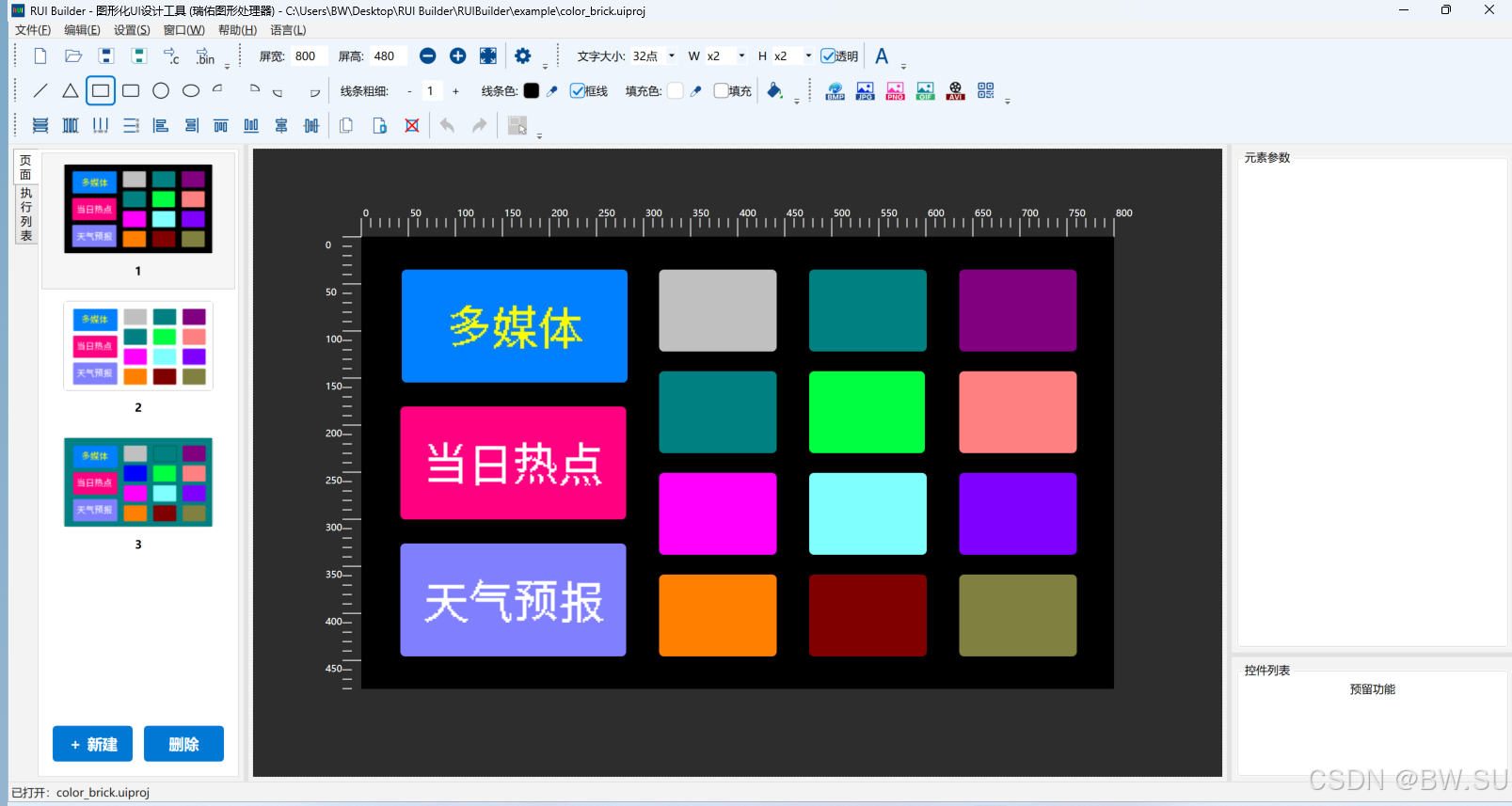

第一步:可视化进行UI界面的设计

可以像PPT一样一页一页设计。

第二步:代码导出(.c)

导出2份文件:

RuiBuilder.c,RuiBuilder.h

用于分页渲染。

c 复制代码
// 初始化
void RuiBuilder_Init(void);

// 页面渲染
void Page_Render_001(void);
void Page_Render_002(void);
void Page_Render_003(void);

直接引用Page_Render_001();即表示显示第1页,引用Page_Render_002();即表示显示第2页,其它类推。

第三步:图资导出(.bin)

同样导出2份文件:

ResourcePack.bin ---- 烧录到FLASH中

ResourcePack.h ---- RuiBuilder.c会引用这份文件的数据

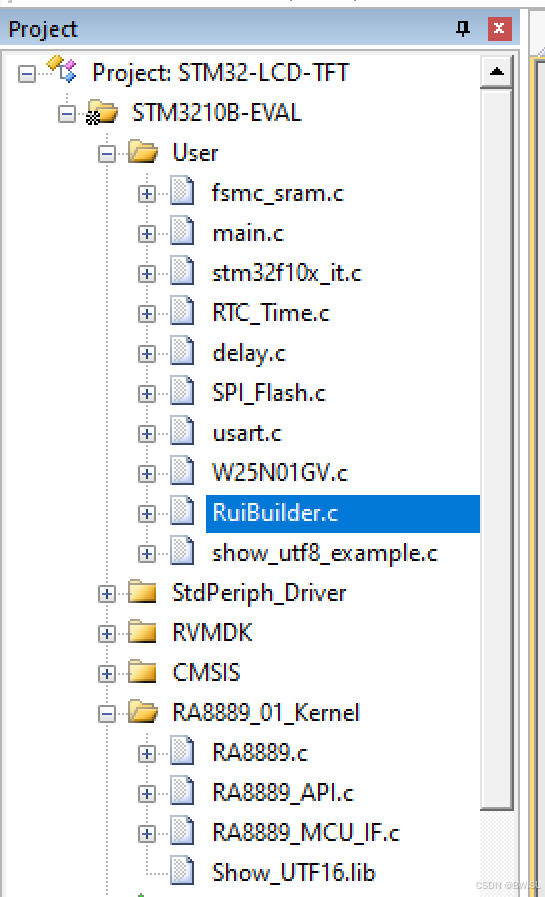

第四步:Keil工程添加文件

把RuiBuilder.c添加进来:

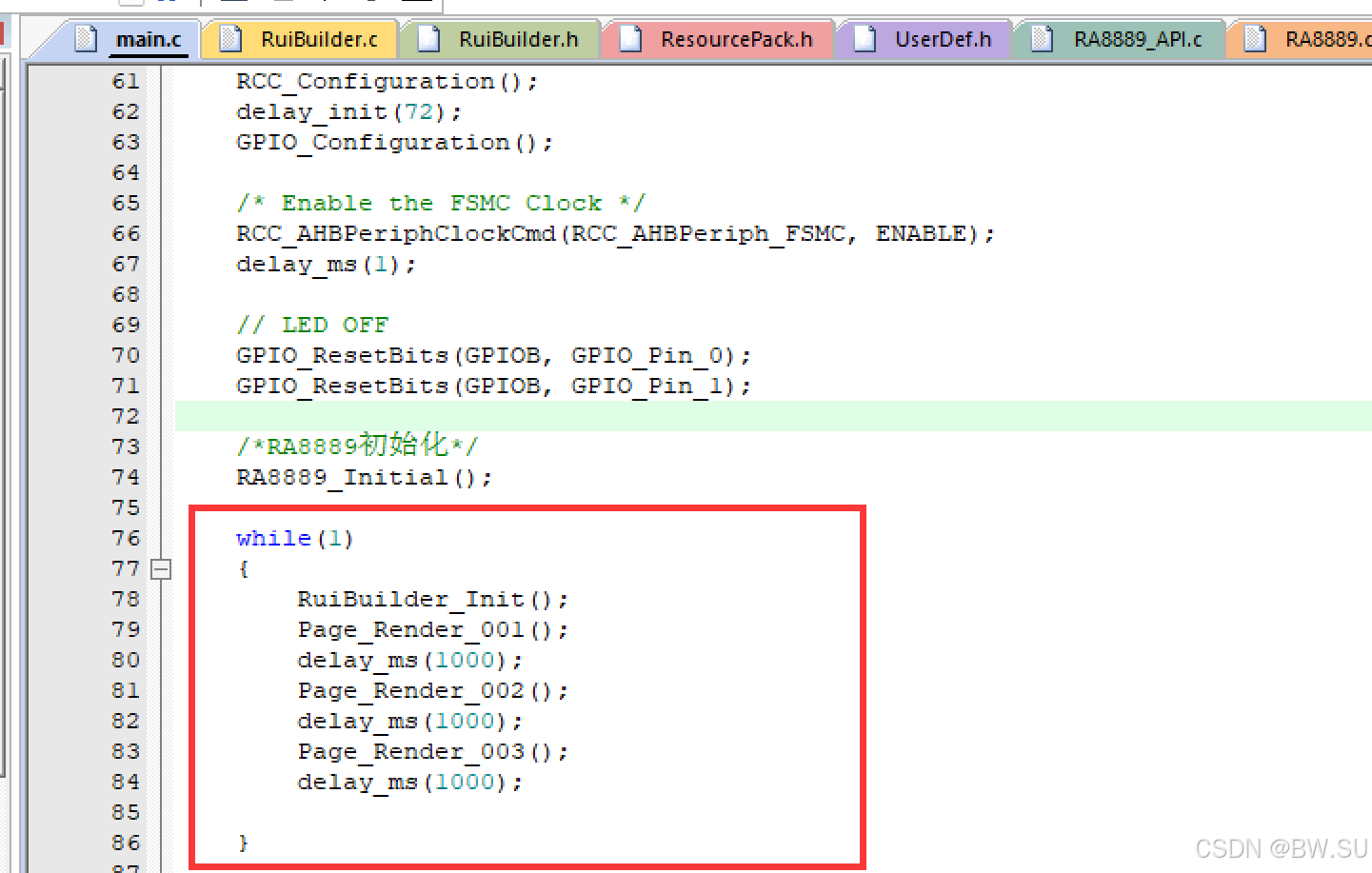

第五步:引用渲染函数
第六步:烧录FLASH

将ResourcePack.bin烧录到FLASH中,是通过RA8889/RA6809扩展连接的芯片。

第七步:编译、下载、运行

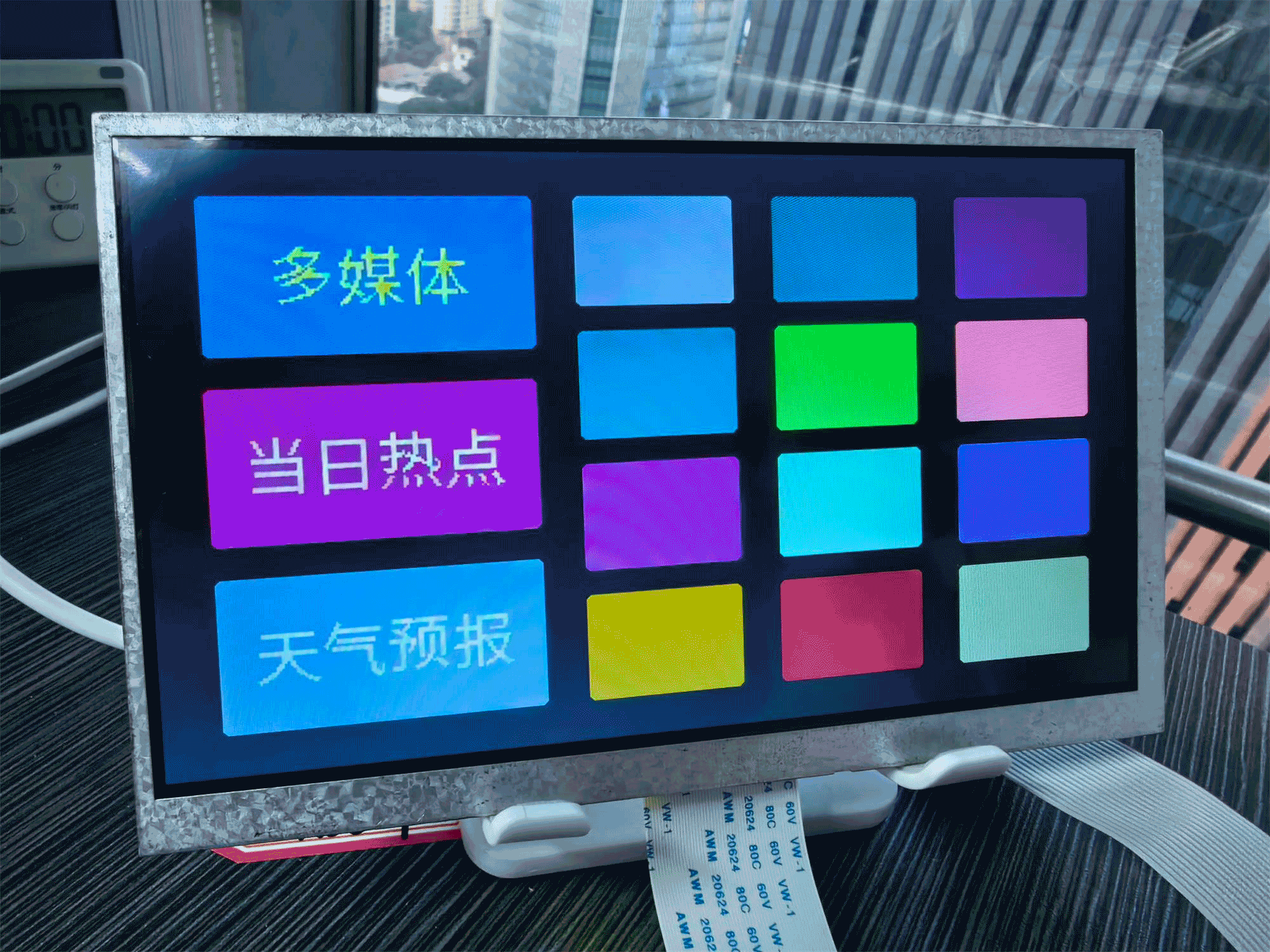

实际效果如下:

本列参考代码下载:请至本文章标题下方
