USB通信的状态

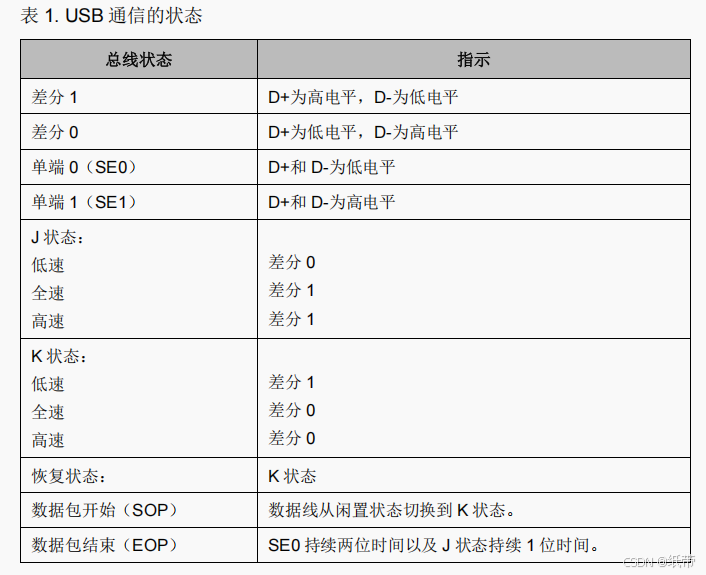

表格（表1. USB通信的状态）详细描述了USB通信中不同总线状态 对应的电气信号指示，是理解USB物理层协议的基础。下面我来逐项解析并解释其含义：

---

🔹 一、基本概念回顾

USB使用差分信号传输数据，通过两条数据线 D+ 和 D- 实现：

• 差分信号：依靠 D+ 和 D- 的电平差异表示逻辑值。
• 单端信号：在特定状态（如复位或空闲）下，D+ 和 D- 同时为高或低。

---

🔹 二、表格逐行解析

总线状态	指示
差分 1	D+为高电平，D-为低电平
差分 0	D+为低电平，D-为高电平

✅ 这是标准的差分编码方式：

• 差分 1 → 表示逻辑"1"（D+ 高，D- 低）
• 差分 0 → 表示逻辑"0"（D+ 低，D- 高）

✅ 注意：这是全速和高速模式下的数据编码方式。

---

单端 0 (SE0)	D+ 和 D- 均为低电平

✅ SE0 是一种特殊状态，用于：

• 复位（Reset）
• 数据包结束（EOP）
• 热插拔检测
• 在某些错误条件下也出现

⚠️ SE0 通常持续至少两个比特时间（bit time），用来标记关键事件。

---

单端 1 (SE1)	D+ 和 D- 均为高电平

✅ SE1 是另一种异常状态，主要用于：

• 检测总线故障（如短路、开路）
• 某些设备的电源管理或错误响应

❗ 一般情况下不用于正常通信；如果出现，可能意味着问题。

---

J 状态（J-State）

速度	指示
低速	差分 0
全速	差分 1
高速	差分 1

✅ J状态 是 USB 中的"空闲"或"保持"状态，用于维持连接和同步：

• 在没有数据传输时，总线处于 J 状态。
• 不同速度下的 J 状态定义不同，主要是为了兼容性和识别速率。

📌 小知识：主机通过观察初始 J 状态的持续时间来判断设备是低速还是全速。

---

K 状态（K-State）

速度	指示
低速	差分 1
全速	差分 0
高速	差分 0

✅ K状态 是与 J 状态相反的状态，用于：

• 数据传输的开始（SOP）
• 数据包起始标志
• 调制机制的一部分（NRZI 编码）

✅ 特点：K 状态是"跳变"的起点，触发接收器进入数据接收模式。

---

恢复状态（Recovery State）

恢复状态	指示
恢复状态	K 状态

✅ 当设备从休眠或挂起恢复时，会进入恢复状态，此时总线表现为 K状态。

💡 目的是让主机知道设备正在唤醒，并准备重新通信。

---

数据包开始（SOP - Start of Packet）

| 数据包开始（SOP） | 数据线从闲置状态切换到 K 状态。 |

✅ SOP 标志着一个新数据包的开始：

• 从 J 状态（空闲）→ 切换到 K 状态
• 接收端检测到这个跳变后开始采样数据

🧩 例如：全速模式下，SOP 是一个"K状态脉冲"，之后才是数据位。

---

数据包结束（EOP - End of Packet）

| 数据包结束（EOP） | SE0 持续两位时间以及 J 状态持续 1 位时间。 |

✅ EOP 是数据包的结束标志，具体实现如下：

1. 发送 SE0 （D+ 和 D- 都为低）持续 2 个比特时间
2. 然后回到 J 状态 （空闲状态）持续 1 个比特时间

⚠️ 这种组合可以被接收端可靠地识别为"数据包已结束"。

---

🔹 三、总结图解（简化版）

空闲状态：       J 状态（根据速度决定差分0/1）
数据包开始：     J → K（跳变）
数据传输：       使用 NRZI 编码（基于差分0/1）
数据包结束：     SE0 (2 bit) + J (1 bit)

---

🔹 四、实际应用意义

1. 设备枚举：主机通过检测 J/K 状态变化来识别设备速度。
2. 热插拔检测：SE0 状态常用于复位或插入检测。
3. 抗干扰设计：差分信号具有良好的抗共模噪声能力。
4. 同步机制：J/K 状态帮助接收端进行时钟恢复。

---

🔹 五、补充说明

• 低速 vs 全速 vs 高速：虽然都用 D+/D-，但它们对 J/K 的定义不同，因此需要在连接初期协商好速率。
• NRZI 编码：USB 使用非归零反转编码，逻辑"0"引起电平翻转，"1"保持不变 ------ 所以 J/K 状态的变化对应于数据位。
• SE0 是关键信号：它不仅用于复位，还用于 EOP 和错误处理。

---
