【AutoCad 2025】【C#】零基础教程（四）——MText 常见属性

小猪快跑爱摄影2025-12-19 18:59

文章目录

作者：小猪快跑

基础数学&计算数学，从事优化领域8年+，主要研究方向：MIP求解器、整数规划、随机规划、智能优化算法

笔者也是从零开始学习并使用 c# & Python 二次开发 AutoCad 2025。本系列教程会从最基础的项目构建开始，到最终完成复杂插件开发。

如有错误，欢迎指正。如有更好的算法，也欢迎交流！！！------@小猪快跑

相关教程

C#

Python

ObjectARX

相关文献

MText 代码示例

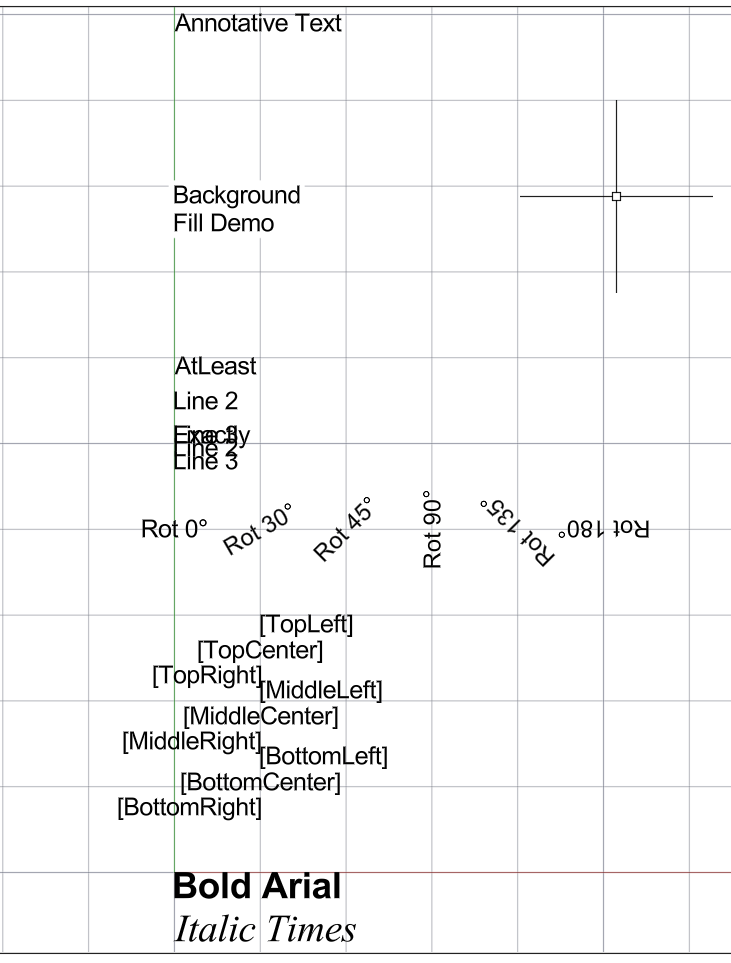

对于 MText 常用变换，本文给出了一个可运行的代码方便读者理解。

命令 功能
MTEXT_DEMO_1 字体与内容格式
MTEXT_DEMO_2 9 种对齐方式
MTEXT_DEMO_3 旋转角度
MTEXT_DEMO_4 行距（AtLeast vs Exactly）
MTEXT_DEMO_5 背景填充
MTEXT_DEMO_6 注释性
csharp 复制代码
using Autodesk.AutoCAD.DatabaseServices;
using Autodesk.AutoCAD.Geometry;
using Autodesk.AutoCAD.Runtime;
using Autodesk.AutoCAD.Colors;
using Application = Autodesk.AutoCAD.ApplicationServices.Core.Application;

[assembly: CommandClass(typeof(MyAutoCAD2025Plugin.Demo1ContentAndStyle))]
[assembly: CommandClass(typeof(MyAutoCAD2025Plugin.Demo2Attachment))]
[assembly: CommandClass(typeof(MyAutoCAD2025Plugin.Demo3Rotation))]
[assembly: CommandClass(typeof(MyAutoCAD2025Plugin.Demo4LineSpacing))]
[assembly: CommandClass(typeof(MyAutoCAD2025Plugin.Demo5Background))]
[assembly: CommandClass(typeof(MyAutoCAD2025Plugin.Demo6Annotative))]
[assembly: CommandClass(typeof(MyAutoCAD2025Plugin.MTextDemos))]

namespace MyAutoCAD2025Plugin;

internal static class MTextHelper
{
    public static MText CreateAndAddMText(Transaction tr, Point3d location, string contents = "Sample Text")
    {
        var db = HostApplicationServices.WorkingDatabase;

        // ✅ 正确获取 Model Space ObjectId（AutoCAD 2025 方式）
        var bt = (BlockTable)tr.GetObject(db.BlockTableId, OpenMode.ForRead);
        var msId = bt[BlockTableRecord.ModelSpace];
        var ms = (BlockTableRecord)tr.GetObject(msId, OpenMode.ForWrite);

        var mText = new MText
        {
            Contents = contents,
            TextHeight = 2.0,
            Location = location,
            Attachment = AttachmentPoint.TopLeft,
            Width = 0
        };

        ms.AppendEntity(mText);
        tr.AddNewlyCreatedDBObject(mText, true);
        return mText;
    }
}

// ===== 运行所有 Demo =====
public class MTextDemos
{
    [CommandMethod("MTEXT_DEMOS")]
    public static void Run()
    {
        Demo1ContentAndStyle.Run();
        Demo2Attachment.Run();
        Demo3Rotation.Run();
        Demo4LineSpacing.Run();
        Demo5Background.Run();
        Demo6Annotative.Run();
    }
}

// ===== 1. 内容与样式 =====
public class Demo1ContentAndStyle
{
    [CommandMethod("MTEXT_DEMO_1")]
    public static void Run()
    {
        var doc = Application.DocumentManager.MdiActiveDocument;
        var ed = doc.Editor;
        try
        {
            using var tr = doc.Database.TransactionManager.StartTransaction();
            var mText = MTextHelper.CreateAndAddMText(tr, new Point3d(0, 0, 0),
                @"{\fArial|b1;Bold Arial}\P{\fTimes New Roman|i1;Italic Times}");
            mText.TextHeight = 3.0;
            tr.Commit();
            ed.WriteMessage("\n✅ MTEXT_DEMO_1: 内容格式与字体");
        }
        catch (System.Exception ex)
        {
            ed.WriteMessage($"\n❌ Error: {ex.Message}");
        }
    }
}

// ===== 2. 对齐点 =====
public class Demo2Attachment
{
    [CommandMethod("MTEXT_DEMO_2")]
    public static void Run()
    {
        var doc = Application.DocumentManager.MdiActiveDocument;
        var ed = doc.Editor;
        try
        {
            using var tr = doc.Database.TransactionManager.StartTransaction();
            double y = 30;
            foreach (var att in new[]
                     {
                         AttachmentPoint.TopLeft, AttachmentPoint.TopCenter, AttachmentPoint.TopRight,
                         AttachmentPoint.MiddleLeft, AttachmentPoint.MiddleCenter, AttachmentPoint.MiddleRight,
                         AttachmentPoint.BottomLeft, AttachmentPoint.BottomCenter, AttachmentPoint.BottomRight
                     })
            {
                var mText = MTextHelper.CreateAndAddMText(tr, new Point3d(10, y, 0), $"[{att}]");
                mText.Attachment = att;
                mText.Width = 8;
                y -= 3;
            }

            tr.Commit();
            ed.WriteMessage("\n✅ MTEXT_DEMO_2: 9种对齐方式");
        }
        catch (System.Exception ex)
        {
            ed.WriteMessage($"\n❌ Error: {ex.Message}");
        }
    }
}

// ===== 3. 旋转 =====
public class Demo3Rotation
{
    [CommandMethod("MTEXT_DEMO_3")]
    public static void Run()
    {
        var doc = Application.DocumentManager.MdiActiveDocument;
        var ed = doc.Editor;
        try
        {
            using var tr = doc.Database.TransactionManager.StartTransaction();
            double x = 0;
            foreach (double deg in new[] { 0, 30, 45, 90, 135, 180 })
            {
                var mText = MTextHelper.CreateAndAddMText(tr, new Point3d(x, 40, 0), $"Rot {deg}°");
                mText.Rotation = deg * Math.PI / 180.0;
                mText.Attachment = AttachmentPoint.MiddleCenter;
                x += 10;
            }

            tr.Commit();
            ed.WriteMessage("\n✅ MTEXT_DEMO_3: 旋转效果");
        }
        catch (System.Exception ex)
        {
            ed.WriteMessage($"\n❌ Error: {ex.Message}");
        }
    }
}

// ===== 4. 行距 =====
public class Demo4LineSpacing
{
    [CommandMethod("MTEXT_DEMO_4")]
    public static void Run()
    {
        var doc = Application.DocumentManager.MdiActiveDocument;
        var ed = doc.Editor;
        try
        {
            using var tr = doc.Database.TransactionManager.StartTransaction();
            double y = 60;
            var m1 = MTextHelper.CreateAndAddMText(tr, new Point3d(0, y, 0), @"AtLeast\PLine 2\PLine 3");
            m1.Width = 10;
            m1.LineSpacingStyle = LineSpacingStyle.AtLeast;
            m1.LineSpaceDistance = 4.0;
            y -= 8;
            var m2 = MTextHelper.CreateAndAddMText(tr, new Point3d(0, y, 0), @"Exactly\PLine 2\PLine 3");
            m2.Width = 10;
            m2.LineSpacingStyle = LineSpacingStyle.Exactly;
            m2.LineSpaceDistance = 1.5;
            tr.Commit();
            ed.WriteMessage("\n✅ MTEXT_DEMO_4: 行距对比");
        }
        catch (System.Exception ex)
        {
            ed.WriteMessage($"\n❌ Error: {ex.Message}");
        }
    }
}

// ===== 5. 背景填充 =====
public class Demo5Background
{
    [CommandMethod("MTEXT_DEMO_5")]
    public static void Run()
    {
        var doc = Application.DocumentManager.MdiActiveDocument;
        var ed = doc.Editor;
        try
        {
            using var tr = doc.Database.TransactionManager.StartTransaction();
            var mText = MTextHelper.CreateAndAddMText(tr, new Point3d(0, 80, 0), "Background Fill Demo");
            mText.Width = 12;
            mText.BackgroundFill = true;
            mText.UseBackgroundColor = true;
            mText.BackgroundFillColor = Color.FromRgb(255, 255, 200);
            mText.BackgroundScaleFactor = 1.3;
            mText.BackgroundTransparency = new Transparency(64);
            tr.Commit();
            ed.WriteMessage("\n✅ MTEXT_DEMO_5: 背景填充");
        }
        catch (System.Exception ex)
        {
            ed.WriteMessage($"\n❌ Error: {ex.Message}");
        }
    }
}

// ===== 6. 注释性 =====
public class Demo6Annotative
{
    [CommandMethod("MTEXT_DEMO_6")]
    public static void Run()
    {
        var doc = Application.DocumentManager.MdiActiveDocument;
        var ed = doc.Editor;
        try
        {
            using var tr = doc.Database.TransactionManager.StartTransaction();
            var mText = MTextHelper.CreateAndAddMText(tr, new Point3d(0, 100, 0), "Annotative Text");
            mText.Annotative = AnnotativeStates.True;
            mText.ForceAnnoAllVisible = true;
            tr.Commit();
            ed.WriteMessage("\n✅ MTEXT_DEMO_7: 注释性文字");
        }
        catch (System.Exception ex)
        {
            ed.WriteMessage($"\n❌ Error: {ex.Message}");
        }
    }
}

MText 常见属性

AutoCAD 的 MText（多行文字）对象包含大量属性，用于控制其外观、位置、内容和行为。

一、内容与格式

属性 类型 说明
Contents string MText 的纯文本内容（不含 RTF 格式代码）。例如 "RS"。
ContentsRTF string 包含 RTF（富文本格式）的内容字符串，可包含字体、颜色、段落等格式信息。
Text string 同 Contents，通常为别名。
TextStyleId / TextStyleName ObjectId / string 指定使用的文字样式（Text Style）的 ID 和名称。例如 "Arial-0.75"。
TextHeight double 文字高度（以图形单位计）。注意：若文字样式中已固定高度，则此值可能被忽略。

二、几何与定位

属性 类型 说明
Location Point3d MText 的插入点（基准点），具体位置取决于 Attachment。
Attachment AttachmentPoint 基准点相对于文字内容的位置。例如 MiddleLeft 表示插入点在文字左侧中间。常见值有 TopLeft、MiddleCenter、BottomRight 等。
Rotation double 文字绕 Z 轴的旋转角度（弧度）。值 ≈ 2π（即 360°），相当于无旋转。
Direction Vector3d 文字的书写方向向量（通常为 X 轴方向 (1,0,0)）。若旋转了文字，该向量会变化。
Normal Vector3d 文字所在平面的法向量，默认为 (0,0,1)（即 XY 平面）。
Width double MText 的指定宽度（用户设置的边界框宽度）。若设为 0，则自动换行关闭。
Height double MText 对象的整体高度（包括行间距等），由 AutoCAD 自动计算。
ActualWidth / ActualHeight double 实际渲染后的包围盒宽高（可能小于或等于设定的 Width/Height）。
Ascent / Descent double 字体的上伸（ascent）和下伸（descent）部分高度。Ascent + Descent ≈ TextHeight。
Bounds / GeometricExtents Extents3d 包围盒（最小/最大坐标），用于显示、选择、打印等。

三、段落与行距

属性 类型 说明
LineSpacingStyle LineSpacingStyle 行距类型： • AtLeast：至少为指定值 • Exactly：严格等于指定值
LineSpaceDistance double 行距的绝对值（图形单位）。
LineSpacingFactor double 行距因子（相对于文字高度的比例）。若使用的是 AtLeast，则实际行距取 max(0.6*TextHeight, LineSpaceDistance)。

⚠️ 注意：LineSpaceDistance 和 LineSpacingFactor 是互斥使用的，具体取决于 LineSpacingStyle。

四、背景与视觉效果

属性 类型 说明
BackgroundFill bool 是否启用文字背景填充（遮挡背后图形）。默认 false。
UseBackgroundColor bool 若启用背景填充，是否使用自定义背景色（否则用绘图背景色）。
BackgroundFillColor Color 背景色（仅当 UseBackgroundColor=true 时有效）。 ⚠️ 未启用背景填充时访问此属性会抛出异常。
BackgroundScaleFactor double 背景框的缩放比例（默认 1.0）。同样，未启用时访问会报错。
BackgroundTransparency Transparency 背景透明度（0=不透明，255=完全透明）。未启用时访问会异常。

✅ 建议 ：访问这些属性前先检查 BackgroundFill == true，否则会触发异常。

五、列（Columns）

属性 类型 说明
ColumnType ColumnType 列类型： • NoColumns（默认） • Static（固定列数） • Dynamic（自动分列）
ColumnCount , ColumnWidth , ColumnGutterWidth 等 --- 仅当 ColumnType != NoColumns 时有效。

六、注释性（Annotative）

属性 类型 说明
Annotative AnnotativeStates 是否为注释性对象（随视图比例缩放）。
ForceAnnoAllVisible bool 强制在所有比例下显示注释性文字（仅当 Annotative=True 时有意义）。

七、通用实体属性（继承自 Entity/Object）

属性 说明
Layer 所在图层
Color / ColorIndex 颜色（BYLAYER 表示跟随图层，索引 256 表示"ByLayer"）
Linetype , LineWeight 线型、线宽（对 MText 通常无影响，但继承自 Entity）
Visible 是否可见
IsErased 是否已被删除（标记为擦除）
ObjectId , Handle 对象唯一标识
OwnerId 所属块表记录（如 Model Space）
Database 所属数据库

八、其他说明

  • XData ：扩展数据，可用于存储自定义信息（如你看到的 ACAD_MTEXT_DEFINED_HEIGHT_BEGIN/END）。
  • HasFields：是否包含字段（如日期、文件名等动态内容）。
  • PlotStyleName ：打印样式（通常为 "ByLayer"）。
  • CastShadows / ReceiveShadows：用于三维视觉样式，对二维 MText 一般无影响。

总结建议

  • 避免访问无效属性 ：如 BackgroundFillColor、ColumnCount 等，在未启用对应功能时会抛出异常。应先判断状态（如 BackgroundFill 是否为 true）。
  • 核心属性重点关注 ：Contents, Location, Attachment, TextHeight, TextStyleName, Width, Rotation, LineSpacing*。
  • 实际尺寸用 ActualWidth/Height 或 Bounds ，而非 Width/Height（后者是用户设定值）。
