前言

在V4L2设备中，一个常见的套路，注册设备的IO modes ，例如如下代码，以表示对于此设备，可以通过何种方式获取数据。mmap相对古老，而dma buf也并不新鲜。本文介绍不采用V4L2的一套黑盒子流程，而直接调用dma buf相关接口进行视频流的采集。

复制代码

q->min_buffers_needed = 3;
	q->type = V4L2_BUF_TYPE_VIDEO_CAPTURE_MPLANE;
	q->io_modes = VB2_MMAP | VB2_DMABUF;
	q->lock = &csi->lock;
	q->drv_priv = csi;
	q->buf_struct_size = sizeof(struct sun4i_csi_buffer);
	q->ops = &sun4i_csi_qops;
	q->mem_ops = &vb2_dma_contig_memops;
	q->timestamp_flags = V4L2_BUF_FLAG_TIMESTAMP_MONOTONIC;
	q->dev = csi->dev;

头文件引用

在用户态调用dma buf和dma heap相关接口需要包括如下两个内核态的头文件，而单板系统中并没有。

复制代码

#include <linux/dma-buf.h>
#include <linux/dma-heap.h>

1）通过如下命令，获取内核头文件

复制代码

make headers_install INSTALL_HDR_PATH=/tmp/linux-headers

2）打包后，拷贝到单板，并解压到/usr目录下。

复制代码

sudo cp -r /tmp/usr-headers/include/* /usr/include/

系统中CMA 的信息

heap类型

复制代码

drivers/dma-buf/heaps/
├── cma_heap.c 物理地址连续内存分配器驱动
├── deferred-free-helper.c 内存延迟释放驱动
├── deferred-free-helper.h
├── Kconfig
├── Makefile
├── page_pool.c 内存⻚缓存驱动
├── page_pool.h
└──system_heap.c 物理地址不连续虚拟地址连续内存分配器驱动

system-heap默认⽀持cpu cache，cpu访问该分配器分配的内存是有cache的，device和cpu之间要通过软件⾏为保持数据⼀致性

cma-heap默认⽀持cpu cache，cpu访问该分配器分配的内存是有cache的，访问速度快，但是device和cpu之间要通过软件⾏为保持数据⼀致性。

cma heap数量

已经分配了基于cma heap的dma buffer，但是当map时，报 out of memory错误。本应用申请的内存大小为1920*1080*2=4MB

复制代码

dma_buf_map_attachment(dba, DMA_FROM_DEVICE);
	if (IS_ERR(sgt)) {
		pr_err("Error getting dmabuf scatterlist\n");
		return -1;//-EINVAL;
	}

Error getting dmabuf scatterlist:-12
define	ENOMEM		12	/* Out of Memory */  采用的节点： "/dev/dma_heap/cma"

1）总的大小：128MB，还剩余40MB

复制代码

cat /proc/meminfo | grep -i cma
CmaTotal:         131072 kB
CmaFree:           41076 kB

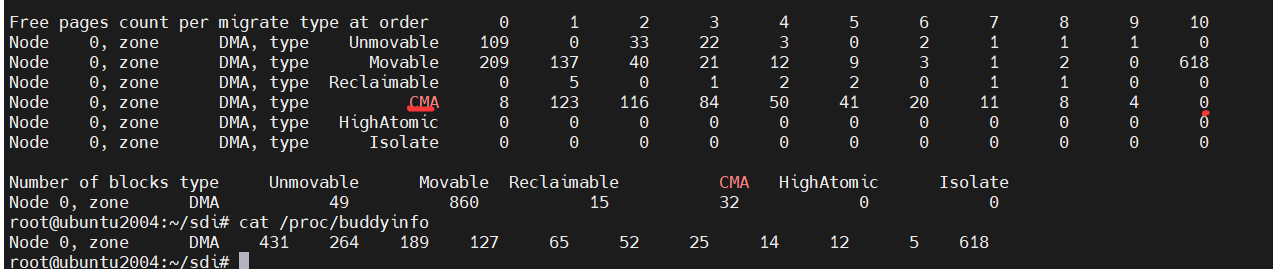

2）剩余40MB 的分布情况如下，没有满足4M的了，全是小块的内存。

cat /proc/pagetypeinfo | grep -A 10 -B 5 "CMA"

CMA 内存可用情况 ：
- order 0: 8 个 4KB 页面
- order 1: 123 个 8KB 连续块
- order 2: 116 个 16KB 连续块
- order 3: 84 个 32KB 连续块
- order 4: 50 个 64KB 连续块
- order 5: 41 个 128KB 连续块
- order 6: 20 个 256KB 连续块
- order 7: 11 个 512KB 连续块
- order 8: 8 个 1MB 连续块
- order 9: 4 个 2MB 连续块
- order 10: 0 个 4MB 连续块

解决方法

1）临时合并

复制代码

echo 1 > /proc/sys/vm/compact_memory

**2）**调整cma的数量。麒麟V10默认有2G的空间，可参考。

数据需求分析：

帧大小 = 1920 * 1080 * 2 (YUV422) = 4MB

缓冲区数量 = 双缓冲 + 处理中 = 3-4 个

单帧需求 = 4 MB * 4 = 16 MB

编码器输入/输出: 8-16 MB

显示缓冲区: 8-16 MB

单路48*2（2倍余量）=96MB 预留128MB可以。同时基于系统中其他程序已经占用了100MB。

三路视频预留128*3+100=512MB

修改dts配置

kernel\arch\arm64\boot\dts\rockchip\rk3588-linux.dtsi

复制代码

reserved-memory {
    // CMA 配置为 512MB
    cma_region: linux,cma {
        compatible = "shared-dma-pool";
        reusable;
        size = <0x20000000>;  // 512MB
        alignment = <0x1000>;
        linux,cma-default;
    };

复制代码

cat /proc/meminfo | grep -i cma
CmaTotal:         524288 kB
CmaFree:          139740 kB

dmesg | grep -i cma
[    1.114730] Reserved memory: created CMA memory pool at 0x00000000cdc00000, size 512 MiB
[    1.123456] OF: reserved mem: initialized node cma, compatible id shared-dma-pool
[    1.437702] Memory: 3211680K/3913728K available (16960K kernel code, 3396K rwdata, 6360K rodata, 6784K init, 592K bss, 177760K reserved, 524288K cma-reserved)

通过上面两个命令可以看到，确认已经修改到了512MB，但是剩余的也只有140M了。说明系统版本中很多功能用到了cma内存，而原先只有128MB，完全不够用。

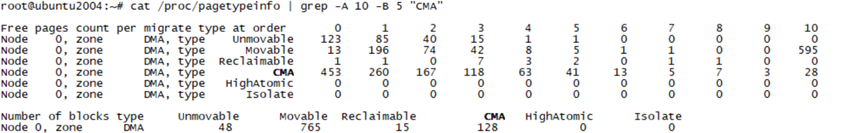

同时看到4M的空间已经有了28个，理论上应该满足我们的需求了。

dma 映射报错

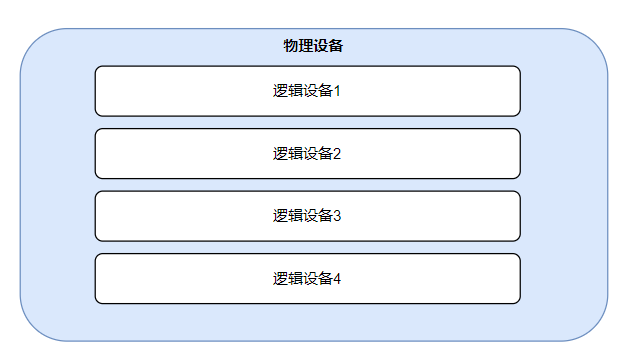

比如对一个物理设备，例如FPGA。基于此物理设备实现四个逻辑设备功能。

1）在初始化时，设置物理设备的DMA 掩码。

复制代码

  if (!dev->dma_mask) {
        dev->dma_mask = kmalloc(sizeof(*dev->dma_mask), GFP_KERNEL);
        if (!dev->dma_mask) {
            dev_err(dev, "Failed to allocate DMA mask\n");
            return -ENOMEM;
        }
    }

    // 2. 设置 DMA 掩码
    // RK3588 通常支持 64 位 DMA，但先尝试 32 位
    ret = dma_set_mask_and_coherent(dev, DMA_BIT_MASK(32));
    if (ret) {
        dev_warn(dev, "32-bit DMA not supported, trying 64-bit\n");
        ret = dma_set_mask_and_coherent(dev, DMA_BIT_MASK(64));
        if (ret) {
            dev_err(dev, "No suitable DMA addressing capability\n");
            kfree(dev->dma_mask);
            dev->dma_mask = NULL;
            return ret;
        }
        dev_info(dev, "Using 64-bit DMA mask\n");
    } else {
        dev_info(dev, "Using 32-bit DMA mask\n");
    }

2）为每个逻辑设备创建一个字符设备，并初始化字符设备对应的struct device字段。

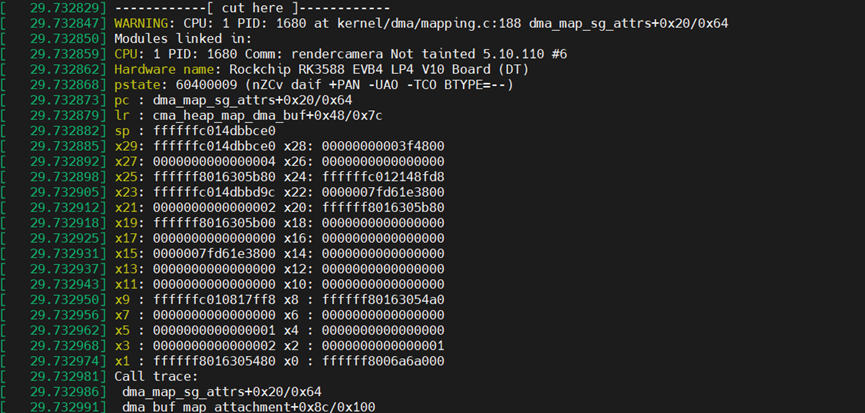

3）在DMA 分配、使用相关接口时，需要传递一个struct device参数，如果采用2）中的，则会报错如下，

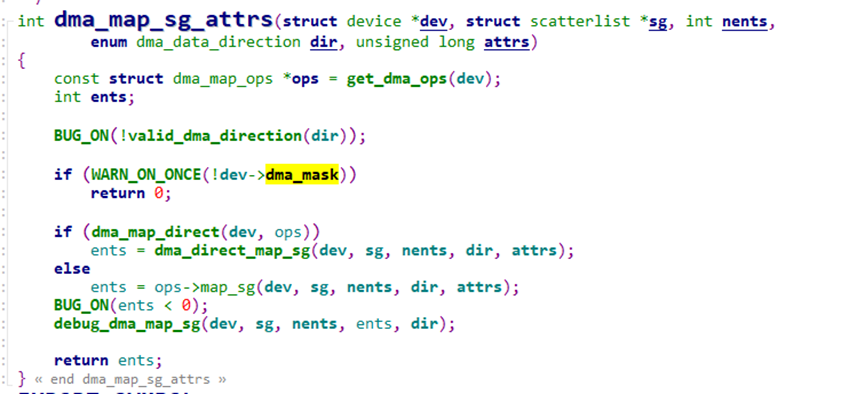

即如下高亮的部分过不了。虽然都是struct device，但是字符设备的此字段并没有设置dma_mask，导致异常。

正确示例代码

复制代码

struct pci_dev *pdev = fpga_dev.pci_dev;
struct device *dev = &pdev->dev;

dba = dma_buf_attach(dbuf, dev);

hugetlb_cma=	[HW] The size of a cma area used for allocation of gigantic hugepages.
			Format: nn[KMGTPE]
			Reserve a cma area of given size and allocate gigantic
			hugepages using the cma allocator. If enabled, the
			boot-time allocation of gigantic hugepages is skipped.

用户态部分代码

dma_buf分配

复制代码

	int num_buffers = g_req_buf;//CAPTURE_NUM_BUFFERS;
	dma_heap_fd = open(DMA_HEAP_DEVICE_FILE, O_RDWR);
	if (dma_heap_fd == -1) {
		perror(DMA_HEAP_DEVICE_FILE);
		return EXIT_FAILURE;
	}
	memset(&(dma_buffers[0])  , 0, sizeof(dma_buffers));
	for (int i = 0; i < num_buffers; i++) {


			void*  dma_heap_start;
			size_t dma_heap_size = IMAGE_SIZE;
			struct dma_heap_allocation_data alloc_data = {
					.len		= dma_heap_size,
					.fd 		= 0,
					.fd_flags	= (O_RDWR | O_CLOEXEC),
					.heap_flags = 0,
			};
			if (ioctl(dma_heap_fd, DMA_HEAP_IOCTL_ALLOC, &alloc_data)) {
					perror("DMA_HEAP_IOCTL_ALLOC");
					return EXIT_FAILURE;
			}
			dma_heap_start = mmap(NULL,
								  dma_heap_size,
								  PROT_READ | PROT_WRITE,
								  MAP_SHARED,
								  alloc_data.fd,
								  0);
			if (dma_heap_start == MAP_FAILED) {
					perror("mmap");
					return EXIT_FAILURE;
			}
			usr_buf[i].length = dma_heap_size;
			usr_buf[i].start  = dma_heap_start;
			usr_buf[i].fd=alloc_data.fd;

dma_buf同步

复制代码

int dma_buf_fd = usr_buf[buf.index].fd;
				const struct dma_buf_sync dma_buf_sync = {
					.flags = DMA_BUF_SYNC_READ | DMA_BUF_SYNC_START
				};
				if (ioctl(dma_buf_fd, DMA_BUF_IOCTL_SYNC, &dma_buf_sync)) {
					perror("DMA_BUF_IOCTL_SYNC START");
					return EXIT_FAILURE;
				}

内核代码代码

复制代码

	dbuf = dma_buf_get(vb->fd);  //1) 根据用户态通过cma_heap 分配到的dma buf fd获取dma buf结构体
		if (IS_ERR_OR_NULL(dbuf)) {
			printk("invalid dmabuf fd for plane %d\n",index);


    // 打印错误码（数字）
    pr_err("Error code: %ld\n",  PTR_ERR(dbuf));
			ret = -1;//-EINVAL;
			return ret;
		}

		/* create attachment for the dmabuf with the user device */
	dba = dma_buf_attach(dbuf, q->dev);  //2) 将此buffer与fpga进行关联
	if (IS_ERR(dba)) {
		pr_err("failed to attach dmabuf\n");
		kfree(vb);
		return -1;
	}

	/* get the associated scatterlist for this buffer */
	sgt = dma_buf_map_attachment(dba, DMA_FROM_DEVICE); //3) 将分配到的内存映射成sg
	if (IS_ERR(sgt)) {
		pr_err("Error getting dmabuf scatterlist:%ld\n",PTR_ERR(sgt));
		return -1;//-EINVAL;
	}


	/* checking if dmabuf is big enough to store contiguous chunk */
	contig_size = zh_get_contiguous_size(sgt);
	if (contig_size < vb->buf_size) {
		pr_err("contiguous chunk is too small %lu/%u\n",
		       contig_size, vb->buf_size);
		dma_buf_unmap_attachment(dba, sgt, DMA_FROM_DEVICE);
		kfree(vb);
		return -1;//-EFAULT;
	}

	vb->bus_addr = sg_dma_address(sgt->sgl); //4) 根据sg获取总线地址，用于填充外设

问题：

1）例如mipi 控制器，接入多个摄像头，dma mask与控制器、摄像头的关系。理论上讲控制器与dma mask对应。

2）即使增加了CMA的总大小，但是最大的空间也只有4M的，如何支持8MB，甚至更大空间的物理地址连续的数据传递。

时延统计

采用sdl 接口，将采集到的视频输出到屏幕。

1）视频格式 SDL_UYVY_OVERLAY，一帧大小w*h*2

2）进行拷贝操作

复制代码

int width = 1920;//fmt.fmt.pix.width;
     int height = 1080;//fmt.fmt.pix.height;
     pscreen =
             SDL_SetVideoMode(screen_w, screen_h, 16,
                              SDL_SWSURFACE|SDL_RESIZABLE );
     overlay =
             SDL_CreateYUVOverlay(width, height,
                                  /*SDL_YUY2_OVERLAY*/SDL_UYVY_OVERLAY, pscreen);//format:YUYV use SDL_YUY2_OVERLAY

     p = (unsigned char *) overlay->pixels[0];
memcpy(p, buf->start, width * height * 2 /*buf->length*/);

|-------------|--------------|
| dma_buf | mmap |
| 880-700=180 | 440-280=160 |
| 160-030=130 | 860-720=140 |
| 300-160=140 | 680-450=230 |
| 670-520=150 | 300-170=130 |
| 780-600=180 | 107-87=200 |
| 950-820=130 | 77-61=160 |
| 230-60=170 | 430-270=160 |
| 360-230=130 | 160-20=140 |
| 550-400=150 | 730-570=160 |
| 720-570=150 | 1110-980=130 |
