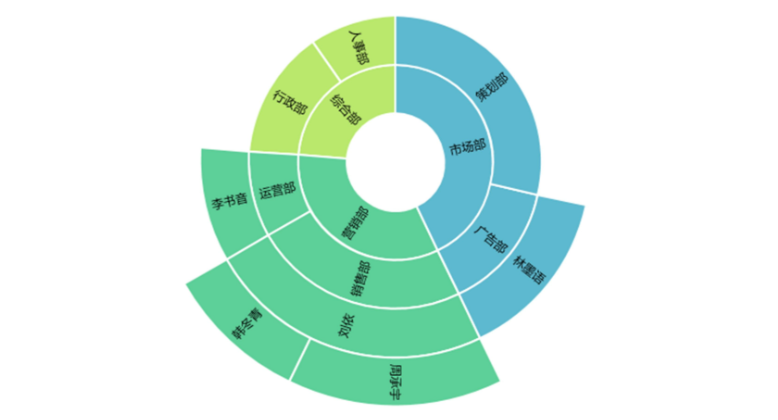

使用旭日图可以更清晰地可视化层级信息，例如组织结构、产品类别或文件系统布局。本文将演示如何使用Aspose.Cells for .NET在 Excel 工作簿中创建旭日图。该示例完全可运行，仅需 Aspose.Cells NuGet 包，并且可以适用于任何层级数据集。
用于创建旭日图的 C# Excel 库
**Aspose.Cells for .NET**是一个功能强大的 Excel 自动化库，无需 Office 互操作即可使用。它提供了一个简洁的面向对象的 API，用于创建、修改和设置图表样式，包括 Excel 2016 中引入的旭日图。
选择Aspose.Cells生成旭日图的主要原因：
- 全面的 API -- 完全访问图表类型、数据系列和格式选项。
- 无需安装 Excel -- 可在服务器端、云端或容器环境中运行。
- 支持跨格式------保存为 XLSX、XLS、CSV、PDF、PNG 等格式。
- 高性能------高效处理大型工作簿和数据集。
入门
-
从**慧都网Aspose.Cells页面下载**该库。
-
从NuGet安装
PM> Install-Package Aspose.Cells -
**Aspose.Cells**在你的C#项目中添加对它的引用。
使用 C# 在 Excel 中创建旭日图
下面是一个完整的、独立的 C# 示例，演示如何在 Excel 中创建旭日图。
// ------------------------------------------------------------
// 1. Create a new workbook and obtain the first worksheet.
// ------------------------------------------------------------
var workbook = new Workbook();
var sheet = workbook.Worksheets[0];
sheet.Name = "Hierarchy";
// ------------------------------------------------------------
// 2. Populate hierarchical data.
// The data layout follows the structure required by Sunburst:
// Column A ¨C Category (Level 1)
// Column B ¨C Sub?Category (Level 2)
// Column C ¨C Item (Level 3)
// Column D ¨C Value (numeric)
// ------------------------------------------------------------
string[,] data = new string[,]
{
// Category, Sub?Category, Item, Value
{ "Technology", "Hardware", "Laptop", "120" },
{ "Technology", "Hardware", "Desktop", "80" },
{ "Technology", "Software", "OS", "150" },
{ "Technology", "Software", "Office", "100" },
{ "Finance", "Banking", "Retail", "200" },
{ "Finance", "Banking", "Corporate", "180" },
{ "Finance", "Investments","Equity", "130" },
{ "Finance", "Investments","Bonds", "90" }
};
// Write the header row
sheet.Cells["A1"].PutValue("Category");
sheet.Cells["B1"].PutValue("Sub?Category");
sheet.Cells["C1"].PutValue("Item");
sheet.Cells["D1"].PutValue("Value");
// Fill the data rows
for (int r = 0; r < data.GetLength(0); r++)
{
for (int c = 0; c < data.GetLength(1); c++)
{
sheet.Cells[r + 1, c].PutValue(data[r, c]);
}
}
// ------------------------------------------------------------
// 3. Add a Sunburst chart.
// ------------------------------------------------------------
// The chart will be placed starting at row 12, column 0 and
// will span 20 rows and 10 columns.
int chartIdx = sheet.Charts.Add(ChartType.Sunburst, 12, 0, 32, 10);
Chart sunburstChart = sheet.Charts[chartIdx];
sunburstChart.Title.Text = "Company Revenue by Category";
// ------------------------------------------------------------
// 4. Set the data range for the chart.
// Sunburst expects the first column to contain the innermost
// level (Category), and the last column to hold the numeric
// values.
// ------------------------------------------------------------
// A2:D9 contains the hierarchy + values.
sunburstChart.SetChartDataRange("=Hierarchy!$A$2:$D$9", true);
// ------------------------------------------------------------
// 5. (Optional) Customize the appearance.
// ------------------------------------------------------------
// Example: Set a pastel background for the PlotArea.
sunburstChart.PlotArea.Area.Formatting = FormattingType.Custom;
sunburstChart.PlotArea.Area.ForegroundColor = Color.FromArgb(247, 250, 255);
// Set the legend to the right side.
sunburstChart.Legend.Position = LegendPositionType.Right;
// ------------------------------------------------------------
// 6. Save the workbook.
// ------------------------------------------------------------
string outputPath = "SunburstChart_Output.xlsx";
workbook.Save(outputPath);
Console.WriteLine($"Sunburst chart created successfully: {outputPath}");关键步骤说明
| 步 | 目的 |
|---|---|
| 2 | 层级数据按列排列，其中最左边的列 代表最外层的环（类别），最右边的数值列保存值。 |
| 3 | ChartType.Sunburst创建所需的图表类型。 |
| 4 | SetChartDataRange将数据范围与图表关联起来；该标志true告诉 Aspose.Cells 该范围包含类别和值。 |
| 5 | 可选的外观调整（背景填充、图例位置）。 |
| 6 | 将工作簿保存为 XLSX 格式，以便进一步处理或导出为 PDF/PNG。 |
结论
**使用Aspose.Cells for .NET**以编程方式创建旭日图非常简单。该库无需在服务器上运行 Microsoft Excel 即可处理数据层次结构、图表类型选择和样式设置。您可以以提供的示例为基础，根据您的领域调整数据源，并利用 Aspose 丰富的 API 生成精美且可直接导出的可视化图表。
