产品介绍
IBFKJ-AB-1CH-TS 高速计数器用户手册
1） 高速计数器可以对高速脉冲进行计数，计数结果可以通过 RS485 方式对外输出，满足 Modbus RTU 协议规范，最高支持对 5Mhz 的高速脉冲进行计数，在配置为 AB 正交模式统计高速脉冲时，即一个完整 AB 周期计数 4 次，相当于经过 4 倍频，也就是实际最高可以支持 20MHz 的高速脉冲。
2） 高速计数器可以配置匹配触发模式，在脉冲达到设定的计数值时，送出一个触发信号（触发信号脉宽可以支持到微秒级），实现自动控制高速工业相机拍照的需求。
应用场景

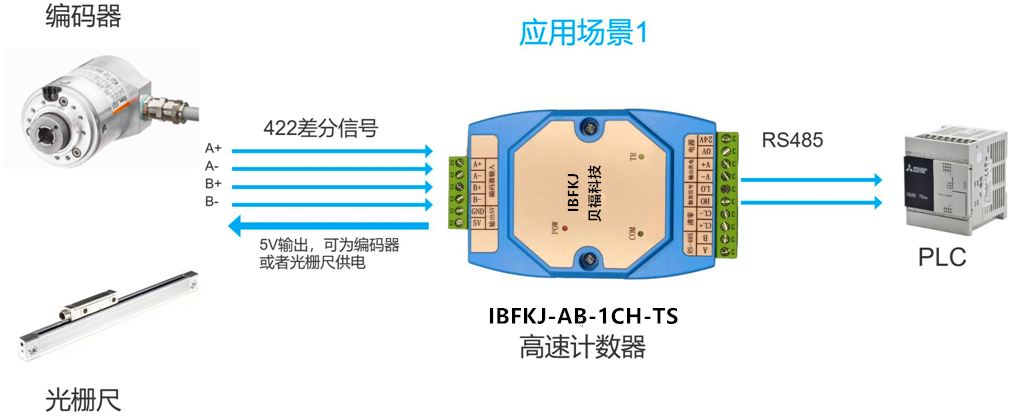

1） 应用场景 1：PLC 需要读取光栅尺或编码器的位置，但是 PLC 的计数器频率一般低于 100K，如果使用高分辨率的光栅尺或编码器时可能超出 PLC 计数上限频率，此时通过IBFKJ-AB-1CH-TS可以完成高速脉冲计数，并通过 RS485的方式把数据反馈给 PLC。

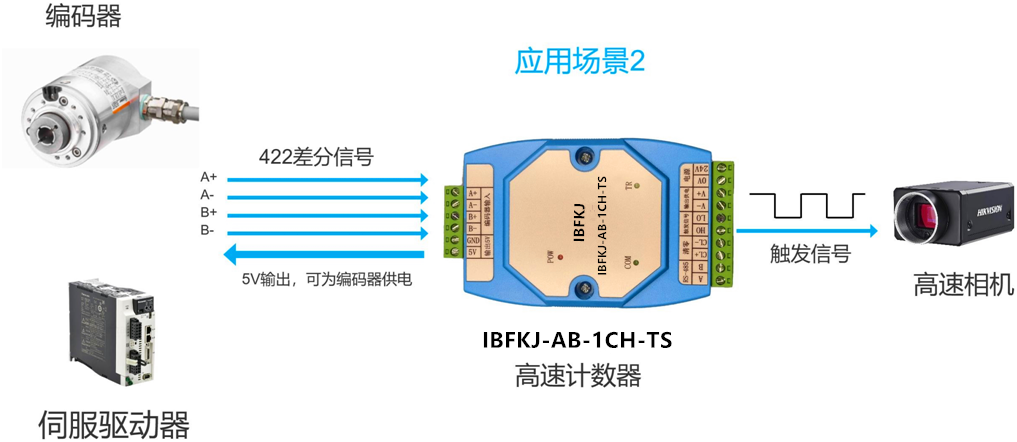

2） 应用场景 2：触发高速相机拍照。
