【C2000系列DSP的不掉电升级】C2000 不掉电升级（LFU）方案详解（含流程、代码与官方方案适配）

C2000 不掉电升级（LFU）方案详解（含流程、代码与官方方案适配）

一、方案核心定位

基于 TI C2000 系列 MCU（F28x/F29x）的不掉电升级（LFU，Live Firmware Update），核心目标是在设备不复位的情况下完成固件更新，同时保证原有应用的实时中断（ISR）正常运行，避免升级过程中业务中断。与传统掉电升级（依赖复位切换固件）相比，LFU 更适用于工业 PSU、汽车电子等对连续性要求极高的场景，而 FOTA（Firmware-Over-The-Air）本质是"带复位的 LFU"，属于汽车领域术语。

方案核心架构延续 TI 官方推荐的 双 Flash bank 分区 + 自定义 Bootloader + 编译器 LFU 支持，解决了 C2000 无硬件 A/B 地址映射的限制，实现"运行一个 bank、更新另一个 bank"的并行操作，同时通过断点续传、状态校验避免掉电/通信异常导致的固件损坏。

二、方案详细介绍

1. 核心设计依据（结合 TI 官方文档）

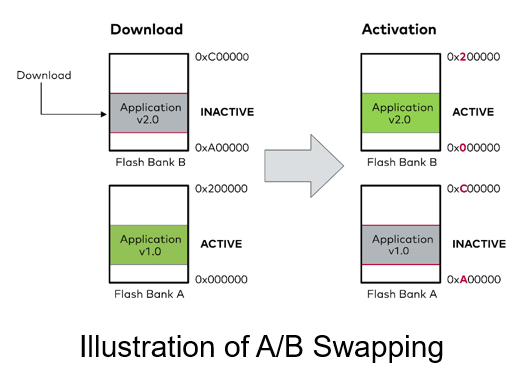

（1）硬件基础：Flash 分区规划

C2000 内部 Flash 划分为多个独立 bank（如 F28003x/F28P55x 支持多 bank），单个 bank 不支持"边读边写（RWW）"，因此必须通过双 bank 实现 LFU：

运行区（Active Bank）：执行当前有效固件，保障业务和 ISR 正常运行；
更新区（Inactive Bank）：接收并烧写新固件，不影响运行区；
Bootloader 区：固化在独立扇区（如 Sector 0），包含 bank 选择逻辑、SCI 通信内核、Flash API，不可被升级覆盖；
状态标志区：存储升级状态（未升级/升级中/升级完成）、断点偏移、固件校验值（KEY/REV/CRC），建议位于 Bootloader 区预留空间。

分区示例（F28003x 双 bank 配置）：

分区名称	地址范围	功能说明
Bootloader 区	0x080000~0x08FFFF	包含 bank 选择逻辑、SCI 内核、Flash API、状态标志区
Active Bank（A）	0x090000~0x09FFFF	运行当前固件（v1.0），含应用代码、ISR 向量表
Inactive Bank（B）	0x0A0000~0x0AFFFF	接收新固件（v2.0），升级完成后通过 Bootloader 切换为 Active Bank

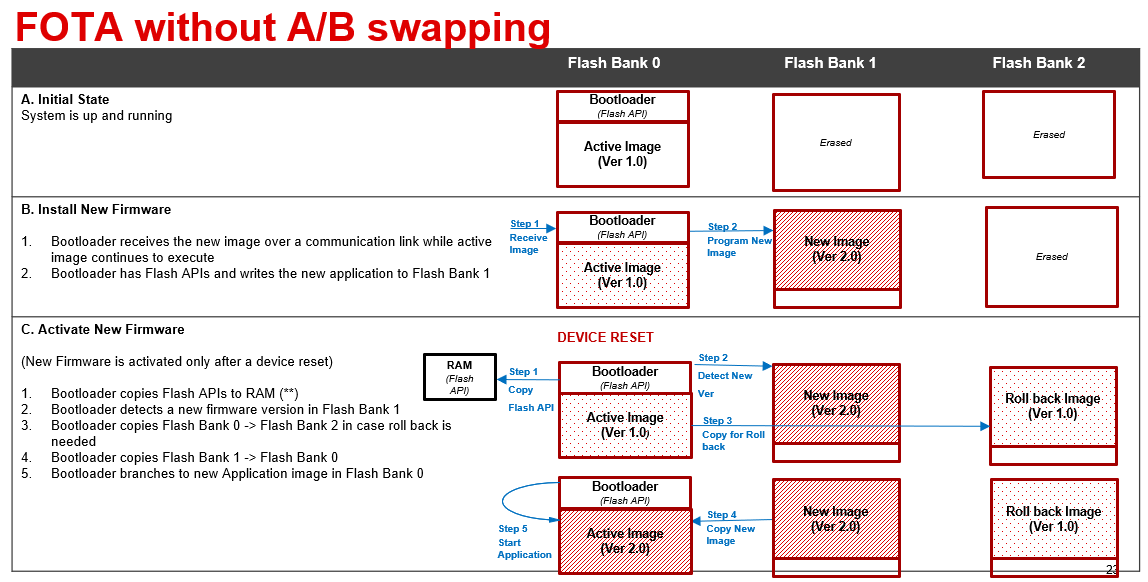

预留区（Rollback）	0x0B0000~0x0BFFFF	可选，存储旧固件备份，支持升级失败回滚（FOTA 场景常用）

（2）关键技术特性（TI 官方 LFU 核心能力）

编译器 LFU 支持 ：TI CCS 编译器提供 --lfu_default=preserve/all 选项，以旧固件为"参考"编译新固件，自动保留公共变量的 RAM 地址和状态，新变量通过 __attribute__((update)) 标记初始化，避免升级后状态丢失；
快速向量切换：F28003x 等支持 PIE 向量表冗余设计，切换时间从 960 周期缩减至 1 周期，满足实时性要求；
RAM 交换机制：通过 LS0/LS1 RAM 交换函数指针，实现新旧固件函数的快速切换（仅需 1 CPU 周期）；
CLA 协同升级：若涉及 CLA 核（如电机控制场景），需先将 CPU 设为主控，拷贝 CLA 代码至 LSxRAM，停止 CLA 后台任务后再激活新固件，支持 C28 核与 CLA 核异步升级。

（3）核心约束与解决策略

约束问题	解决策略
无硬件 A/B 地址映射	编译时指定新固件目标 bank，Bootloader 通过 KEY/REV 校验选择启动 bank
单 Flash bank 设备（如 F28002x）	将 Bootloader 核心代码、ISR 拷贝至 RAM 运行，再擦写 Flash bank（见下文扩展方案）
升级中掉电/通信中断	状态标志区记录断点偏移，重启后从断点续传，仅重传未完成数据块
新固件初始化与旧 ISR 冲突	新固件初始化（`__TI_auto_init_warm`）在旧 ISR 运行时并行执行，无时间约束

2. 升级核心流程（融合官方 LFU 流程与断点续传）

LFU 流程分为"下载安装"（无时间约束）和"激活切换"（时间约束，需在 ISR 空闲期完成）两个阶段，具体步骤如下：

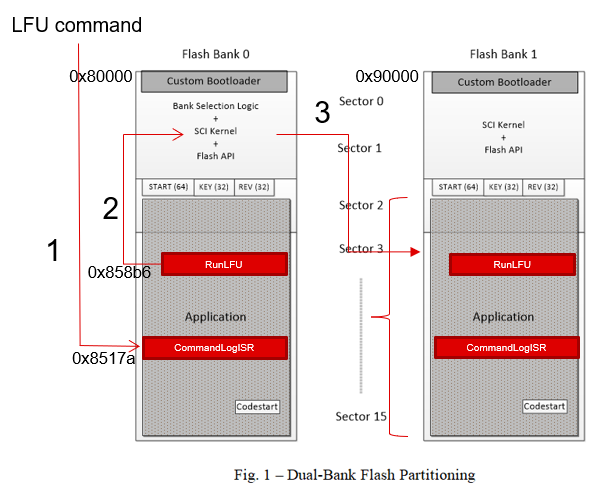

触发升级 ：上位机通过 SCI/CAN 下发 LFU 指令，当前应用（Active Bank）的 CommandLogISR() 注册指令，移交控制权给 Bootloader 的 RunLFU()；
初始化升级状态：Bootloader 标记状态为"升级中"，记录断点偏移为 0（新升级）或读取历史断点（续传），向上位机反馈续传起始地址；
分块下载与烧写：上位机下发固件数据块（建议 1KB~4KB，适配 Flash 扇区大小），Bootloader 校验数据完整性后，烧写至 Inactive Bank 对应地址，每完成一块更新断点偏移；
固件校验：所有数据传输完成后，Bootloader 计算 Inactive Bank 固件的 CRC，与上位机下发的 KEY/REV 校验值比对，确保固件完整；

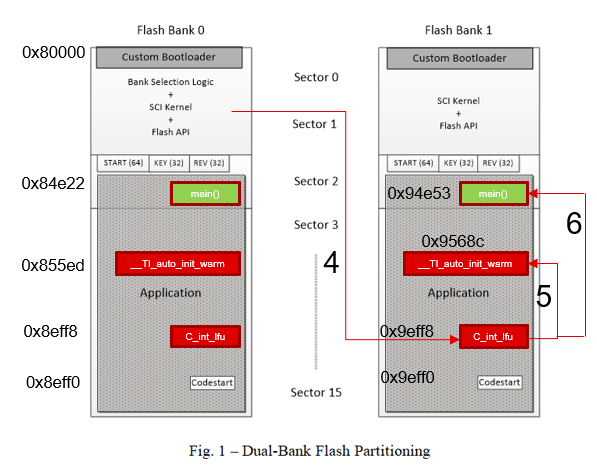

预初始化新固件 ：Bootloader 跳转至新固件的固定入口 c_int_lfu，调用编译器 LFU 初始化函数 __TI_auto_init_warm，并行执行新固件的 RAM 拷贝、外设配置（不影响旧 ISR）；

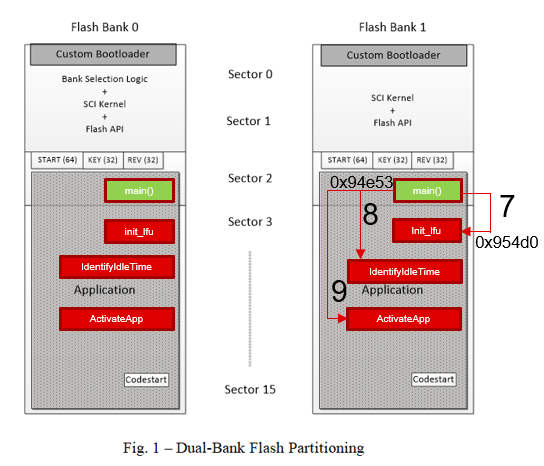

激活切换 ：IdentifyIdleTime() 检测 ISR 空闲期，ActivateApp() 禁用全局中断，1 周期内完成向量表/函数指针切换，启用新固件 ISR，恢复中断（此阶段耗时＜1us，满足实时性）；
完成升级 ：新固件主函数 main() 检测 LFU 标志，跳过复位初始化流程，直接运行业务逻辑，状态标志更新为"升级完成"。

三、LFU 升级流程图（含断点续传与异常处理）

四、代码案例（F28003x 双 bank 实现，基于 TI 官方库）

1. 前置条件

开发环境：CCS12.x + C2000Ware 6.00+ + TI 编译器（支持 --lfu_default）；
硬件：F28003x LaunchPad + 双 bank Flash 配置；
通信接口：SCI（UART），波特率 115200；
依赖库：F28003x_FlashAPI_Library、driverlib、CRC 库。

2. 核心代码实现

（1）分区与状态定义（linker 与头文件）

c 复制代码

// 1. 分区地址定义（需与 linker cmd 文件一致）
#define BOOTLOADER_ADDR    0x080000U   // Bootloader 起始地址
#define ACTIVE_BANK_ADDR   0x090000U   // Active Bank 起始地址
#define INACTIVE_BANK_ADDR 0x0A0000U   // Inactive Bank 起始地址
#define STATE_ADDR         0x08FF00U   // 状态标志区地址（Bootloader 区预留）
#define BLOCK_SIZE         2048U       // 数据块大小（适配 4KB 扇区）
#define FIRMWARE_MAX_SIZE  0x10000U    // 固件最大大小（64KB）

// 2. 升级状态枚举
typedef enum {
    LFU_NONE = 0,    // 未升级
    LFU_ING = 1,     // 升级中
    LFU_DONE = 2,    // 升级完成
    LFU_ERR = 3      // 升级错误
} LfuState;

// 3. 状态标志结构体（需 16 位对齐，适配 Flash 写入）
typedef struct {
    LfuState state;          // 升级状态
    uint32_t offset;         // 断点偏移地址
    uint32_t firmware_crc;   // 固件 CRC32
    uint32_t key;            // 固件校验 KEY（32 位，上位机下发）
    uint32_t rev;            // 固件版本 REV（32 位）
} LfuFlag __attribute__((aligned(2)));

LfuFlag g_lfu_flag;
uint8_t g_data_block[BLOCK_SIZE];  // 数据块缓存

（2）Flash 操作与状态读写（基于官方 Flash API）

c 复制代码

#include "F28003x_Flash.h"
#include "crc.h"

// 读取升级状态（从 Flash 加载到 RAM）
void Lfu_ReadFlag(void) {
    memcpy(&g_lfu_flag, (void*)STATE_ADDR, sizeof(LfuFlag));
    // 状态合法性校验（防止乱码）
    if (g_lfu_flag.state > LFU_ERR || g_lfu_flag.offset > FIRMWARE_MAX_SIZE) {
        g_lfu_flag.state = LFU_NONE;
        g_lfu_flag.offset = 0;
    }
}

// 更新升级状态（先擦除扇区，再写入 Flash）
void Lfu_WriteFlag(void) {
    FlashStatus status;
    // 擦除状态标志所在扇区（4KB 扇区）
    status = Flash_Erase(STATE_ADDR, STATE_ADDR + 0xFFF, FLASH_API_HWREG_BASE);
    if (status != FLASH_SUCCESS) ESTOP0; // 擦除失败停机
    // 写入状态数据（Flash 按 16 位宽写入）
    status = Flash_Program(STATE_ADDR, (uint16_t*)&g_lfu_flag, sizeof(LfuFlag)/2, FLASH_API_HWREG_BASE);
    if (status != FLASH_SUCCESS) ESTOP0;
}

// 烧写数据块到 Inactive Bank
void Lfu_WriteBlock(uint32_t dest_addr, uint8_t* data, uint16_t len) {
    FlashStatus status;
    // 若目标地址是扇区起始，先擦除扇区
    if ((dest_addr % 0x1000) == 0) {
        status = Flash_Erase(dest_addr, dest_addr + 0xFFF, FLASH_API_HWREG_BASE);
        if (status != FLASH_SUCCESS) ESTOP0;
    }
    // 写入数据块
    status = Flash_Program(dest_addr, (uint16_t*)data, len/2, FLASH_API_HWREG_BASE);
    if (status != FLASH_SUCCESS) ESTOP0;
}

// 计算固件 CRC32（适配 C2000 CRC 模块）
uint32_t Lfu_CalcCRC(uint32_t start_addr, uint32_t len) {
    uint32_t crc = 0xFFFFFFFF;
    uint16_t* data_ptr = (uint16_t*)start_addr;
    for (uint32_t i = 0; i < len/2; i++) {
        crc = CRC32_calc(crc, data_ptr[i]);
    }
    return ~crc;
}

（3）LFU 核心逻辑（含断点续传与激活）

c 复制代码

#include "scia.h"

// 上位机通信协议（简单示例）
#define LFU_CMD_START   0x01    // 启动升级
#define LFU_CMD_DATA    0x02    // 数据块
#define LFU_CMD_CRC     0x03    // CRC 校验
#define LFU_ACK_SUCCESS 0xAA    // 成功应答
#define LFU_ACK_RETRY   0xBB    // 重传请求

void Lfu_Process(void) {
    uint16_t recv_len = 0;
    uint32_t target_crc = 0;
    Lfu_ReadFlag(); // 读取当前状态

    // 续传场景：向上位机发送断点偏移
    if (g_lfu_flag.state == LFU_ING) {
        Sci_SendByte(LFU_ACK_SUCCESS);
        Sci_SendUint32(g_lfu_flag.offset); // 发送断点偏移
    } else {
        // 新升级：初始化状态
        g_lfu_flag.state = LFU_ING;
        g_lfu_flag.offset = 0;
        Lfu_WriteFlag();
        Sci_SendByte(LFU_ACK_SUCCESS);
    }

    // 循环接收数据块
    while (g_lfu_flag.offset < FIRMWARE_MAX_SIZE) {
        // 等待接收上位机指令
        uint8_t cmd = Sci_RecvByte();
        switch (cmd) {
            case LFU_CMD_DATA: {
                // 接收数据块长度（2 字节）
                uint16_t block_len = Sci_RecvUint16();
                if (block_len > BLOCK_SIZE) block_len = BLOCK_SIZE;
                // 接收数据块内容
                recv_len = 0;
                while (recv_len < block_len) {
                    g_data_block[recv_len++] = Sci_RecvByte();
                }
                // 烧写至 Inactive Bank
                uint32_t dest_addr = INACTIVE_BANK_ADDR + g_lfu_flag.offset;
                Lfu_WriteBlock(dest_addr, g_data_block, block_len);
                // 更新断点偏移
                g_lfu_flag.offset += block_len;
                Lfu_WriteFlag();
                Sci_SendByte(LFU_ACK_SUCCESS); // 应答成功
                break;
            }
            case LFU_CMD_CRC: {
                // 接收上位机下发的 CRC
                target_crc = Sci_RecvUint32();
                // 计算 Inactive Bank 固件 CRC
                uint32_t calc_crc = Lfu_CalcCRC(INACTIVE_BANK_ADDR, g_lfu_flag.offset);
                if (calc_crc == target_crc) {
                    Sci_SendByte(LFU_ACK_SUCCESS); // CRC 校验通过
                    g_lfu_flag.firmware_crc = calc_crc;
                    Lfu_WriteFlag();
                } else {
                    Sci_SendByte(LFU_ACK_RETRY); // 校验失败，请求重传
                    return;
                }
                break;
            }
            default:
                Sci_SendByte(LFU_ACK_RETRY);
                break;
        }
    }

    // 预初始化新固件，跳转至 c_int_lfu
    if (g_lfu_flag.state == LFU_ING && g_lfu_flag.firmware_crc == target_crc) {
        // 标记升级完成，准备激活
        g_lfu_flag.state = LFU_DONE;
        Lfu_WriteFlag();
        // 跳转至新固件 LFU 入口（固定地址）
        void (*lfu_entry)(void) = (void (*)(void))(INACTIVE_BANK_ADDR + 0x100); // c_int_lfu 地址
        lfu_entry();
    }
}

// Bootloader 主函数
void main(void) {
    // 系统初始化
    InitSysCtrl();
    InitSciaGpio();
    Scia_Init(115200); // SCI 初始化
    Flash_InitModule(FLASH_API_HWREG_BASE); // Flash API 初始化
    Lfu_ReadFlag();

    // 分支逻辑
    if (g_lfu_flag.state == LFU_ING || g_lfu_flag.state == LFU_DONE) {
        Lfu_Process(); // 进入升级/激活流程
    } else {
        // 启动 Active Bank 应用
        void (*app_entry)(void) = (void (*)(void))(ACTIVE_BANK_ADDR + 0x00);
        app_entry();
    }

    while (1);
}

（4）新固件 LFU 初始化（`c_int_lfu` 入口）

c 复制代码

// 新固件代码（需开启编译器 LFU 支持：--lfu_default=all --lfu_reference_elf=旧固件.out）
#include "F28003x_Device.h"

// 标记需要初始化的新变量
volatile float32_t __attribute__((update)) g_new_var = 0.0f;

// LFU 初始化函数（预初始化新固件）
void init_lfu(void) {
    // 1. Flash 到 RAM 代码拷贝（如性能敏感的 ISR）
    memcpy(&RamFunc, &FlashFunc, sizeof(FlashFunc));
    // 2. 更新备用向量表（Inactive PIE Vector）
    memcpy(&PieVectTableInactive, &PieVectTableNew, sizeof(PieVectTableNew));
    // 3. 外设配置（不影响旧 ISR 运行）
    InitPeripheralNew();
}

// 检测 ISR 空闲期
void IdentifyIdleTime(void) {
    while (PieCtrlRegs.PIEACK.all != 0); // 等待所有 ISR 完成
}

// 激活新固件（时间约束步骤）
void ActivateApp(void) {
    DINT; // 禁用全局中断
    // 切换 PIE 向量表（1 周期完成）
    PieCtrlRegs.PIECTRL.bit.VECTACTIVE = 0;
    PieCtrlRegs.PIECTRL.bit.VECTSWAP = 1;
    // 切换函数指针（RAM LS0/LS1 交换）
    EALLOW;
    SysCtrlRegs.RAMSWAP.bit.LS0LS1SWAP = 1;
    EDIS;
    EINT; // 启用中断
}

// LFU 入口（固定地址，供 Bootloader 跳转）
#pragma CODE_SECTION(c_int_lfu, "lfu_entry")
void c_int_lfu(void) {
    // 编译器 LFU 初始化（保留公共变量状态，初始化新变量）
    __TI_auto_init_warm();
    // 预初始化新固件
    init_lfu();
    // 检测 ISR 空闲期，激活新固件
    IdentifyIdleTime();
    ActivateApp();
    // 跳转至新固件 main 函数
    main();
}

void main(void) {
    // 检测 LFU 标志，跳过复位初始化
    if (SysCtrlRegs.LFUCTRL.bit.LFUACTIVE == 1) {
        // 直接运行业务逻辑
        while (1) {
            // 新固件业务代码
            g_new_var += 0.1f;
        }
    } else {
        // 正常复位初始化（兼容传统启动）
        InitSysCtrl();
        InitPeripherals();
        while (1);
    }
}

3. 编译器配置（关键）

需在 CCS 中配置编译器选项，确保 LFU 兼容性：

启用 LFU 模式：--lfu_default=all（自动保留公共变量，初始化新变量）；
指定参考固件：--lfu_reference_elf=../old_fw/old_fw.out（以旧固件为参考编译）；
Linker 配置：分离 Active/Inactive Bank 地址，确保无内存重叠。

五、扩展方案：单 Flash Bank 设备（如 F28002x）

对于仅单 Flash bank 的 C2000 设备，需通过"RAM 运行核心代码"实现 LFU：

Bootloader 启动后，将 Flash API、SCI 内核拷贝至 RAM_BL_X；
启动应用后，将关键 ISR 拷贝至 RAM_APP_X，确保升级时 ISR 正常运行；
接收新固件时，Bootloader 擦写 Flash bank（覆盖旧固件），新固件激活逻辑与双 bank 一致；
约束：RAM 需划分独立区域（RAM_BL_X/RAM_APP_X 不重叠），无硬件向量表交换，需手动更新向量表。

参考官方示例：C2000Ware/driverlib/f28002x/examples/flash/f28002_lfu_singlebank

六、方案验证与官方资源

1. 验证要点

实时性：激活切换阶段耗时＜1us，不影响 200kHz 高频 ISR；
可靠性：升级中掉电后，重启可从断点续传，Active Bank 固件正常运行；
兼容性：新固件可访问旧固件公共变量，状态不丢失。

2. 官方参考资源

参考设计：TIDM-02011（F28003x/F28004x LFU 参考设计）、TIDA-010062（PFC 应用 LFU）；
文档：TIDUEY4（LFU 设计指南）、SPRUIU9（无复位 LFU 应用笔记）、SDAA064（F29x LFU 文档）；
工具：C2000Ware 6.00+（含 Flash API、LFU 编译器支持）。

七、总结

本方案完全基于 TI C2000 官方 LFU 架构与技术特性，融合断点续传机制，解决了"不掉电升级+实时性+可靠性"三大核心需求：

架构优势：双 bank 分区隔离，避免升级对业务的影响，兼容单 bank 设备；
工具支撑：利用 TI 编译器 LFU 支持，简化新旧固件状态同步；
工程落地：代码基于官方库开发，可直接适配 F28003x/F28P55x/F29x 等系列，提供完整的通信、Flash 操作、激活逻辑。

实际应用中需注意：Bootloader 需做只读保护（通过 Security Key），避免被意外覆盖；数据块大小建议适配 Flash 扇区（4KB），减少擦写次数；可增加回滚机制，若新固件运行异常，Bootloader 切换回旧固件。
