zabbix实战——3day

zabbix实战

课程目标

了解zabbix基本的内置宏
掌握服务发现与自动注册的配置使用
监控TCP连接
监控nginx
监控MySQL
监控MySQL主从

课程实验

服务发现与服务自动注册实验
监控TCP连接实验
监控nginx、监控MySQL、监控MySQL主从实验

课堂引入

使用zabbix实现对客户机的监控

授课进程

一、宏的介绍

1、概述

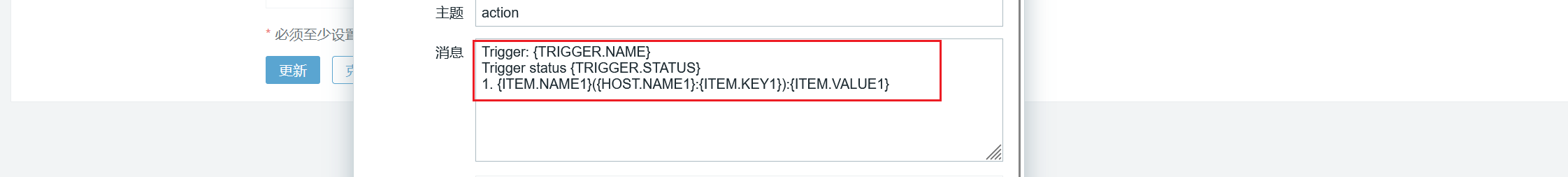

在 Zabbix 中，宏（Macros）是一个非常强大的功能，允许你在监控配置中使用动态变量。宏可以在各种配置项中使用，例如触发器、动作、通知、图形和模板等

2、常用的宏

触发器相关宏

复制代码

{TRIGGER.NAME}：触发器的名称。
{TRIGGER.STATUS}：触发器的状态。
{TRIGGER.SEVERITY}：触发器的严重性。
{TRIGGER.URL}：触发器的 URL。

事件相关宏

复制代码

{EVENT.ID}：事件的 ID。
{EVENT.DATE}：事件的日期。
{EVENT.TIME}：事件的时间。
{EVENT.RECOVERY.ID}：恢复事件的 ID。

主机和项目相关宏

复制代码

{HOST.NAME}：主机的名称。
{HOST.IP}：主机的 IP 地址。
{ITEM.NAME}：项目的名称。
{ITEM.VALUE}：项目的值。

用户相关宏

复制代码

{USER.FULLNAME}：用户的全名。
{USER.EMAIL}：用户的电子邮件地址。
{USER.PHONE}：用户的电话号码。

二、服务发现与自动注册

1、概述

手动添加客户端非常耗时间，增加人力、时间成本。为了满足监控企业成千上万台服务器，zabbix提供了自动发现与自动注册的功能，自动批量发现局域网中的服务器，并自动添加到zabbix监控平台

自动发现（被动模式）：由服务端主动发起，Zabbix Server开启发现进程，定时扫描局域网中IP服务器、设备。实现自动将发现主机、自动将主机添加到主机组、自动加载模板、自动创建项目（item）、自动创建图像等功能。缺点：当 Agent服务器过多的时候采用自动发现，zabbix-server压力会比较大，自动添加主机进度就会非常慢。

自动注册（主动模式）：Zabbix Server 等待 Zabbix Agent主动上报。由客户端主动发起，客户端必须安装并启动Agentd，否则无法被自动注册添加至主机列表。对于使用SNMP的要采用自动发现。缺点：agent有可能找不到Server。

PS：主动还是被动是基于agent而言，不管是主动还是被动模式都是在agent端进行配置

2、自动发现

操作步骤：

复制代码

1. 创建自动发现规则
2. 创建自动发现动作
3. 在“检测中”->“自动发现”可以查看 已发现的设备

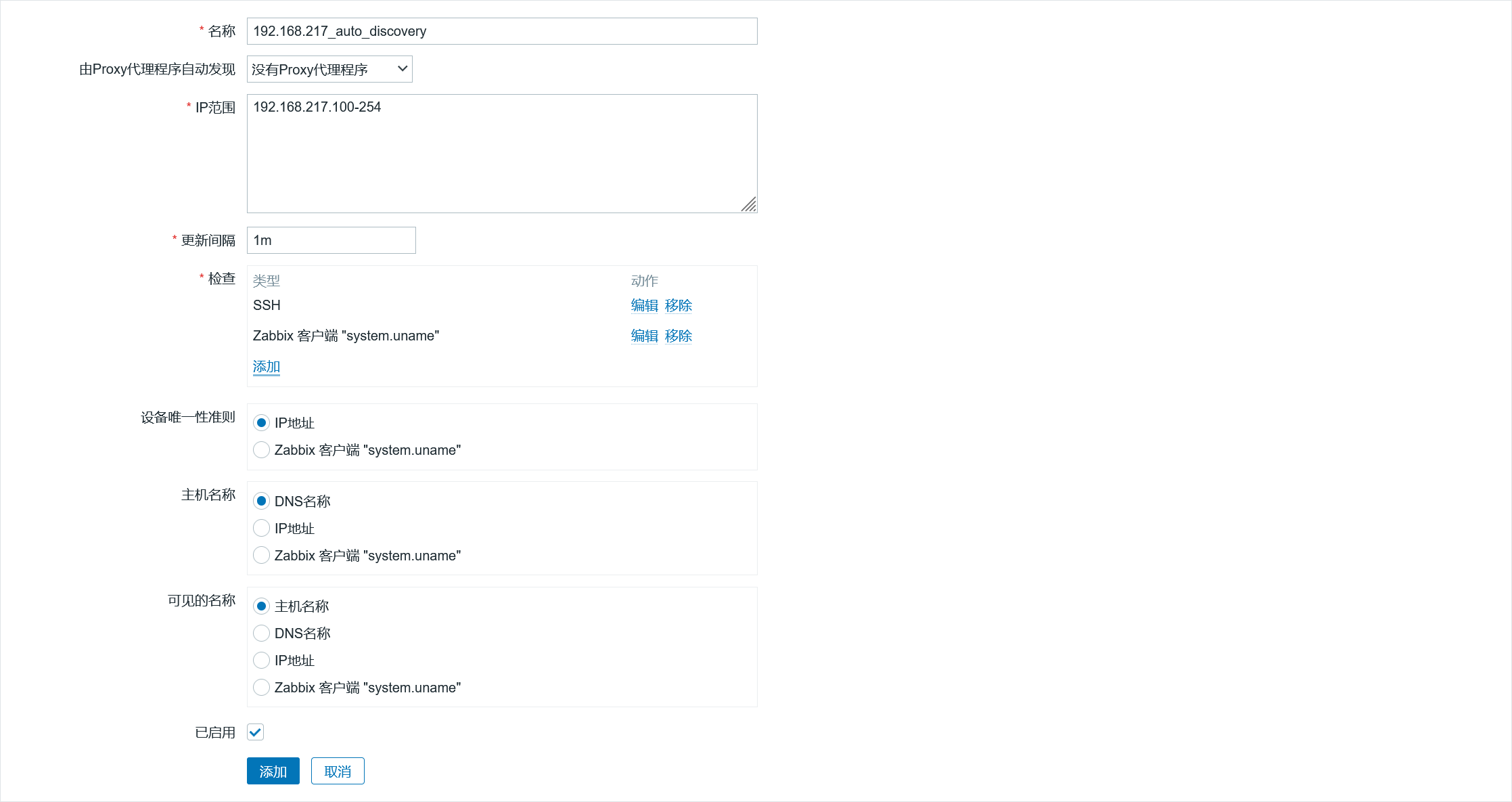

1）创建自动发现规则

"配置"->"自动发现"->"创建发现规则" 填入名称、需发现服务器、设备的IP范围、更新间隔、检查项（ssh和zabbix客户端）、设备唯一性准则最后勾选已启用、点击添加。

2）创建自动发现动作

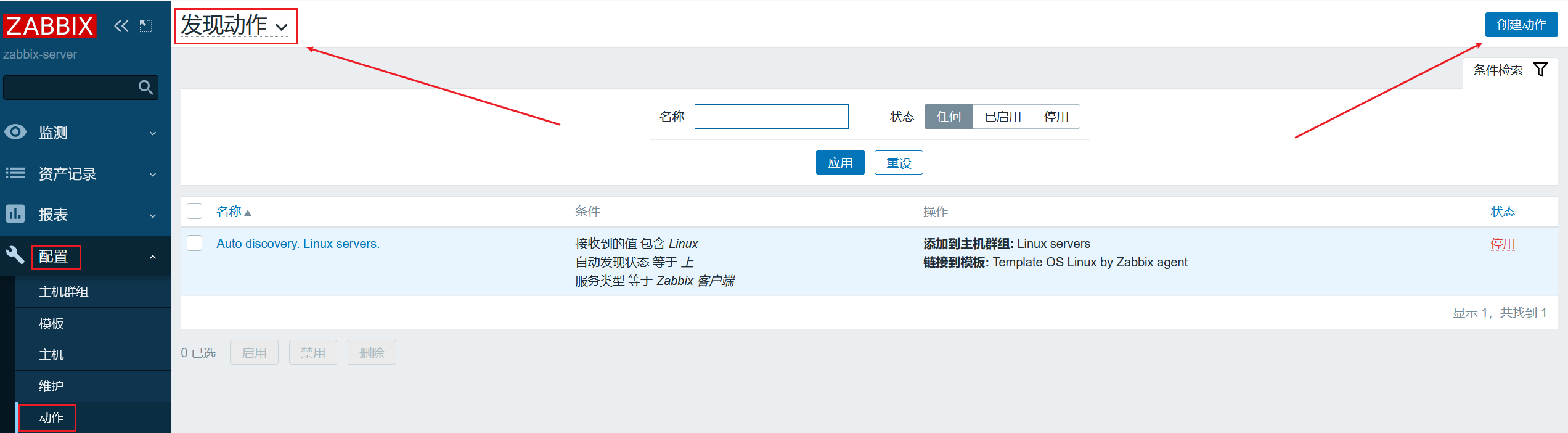

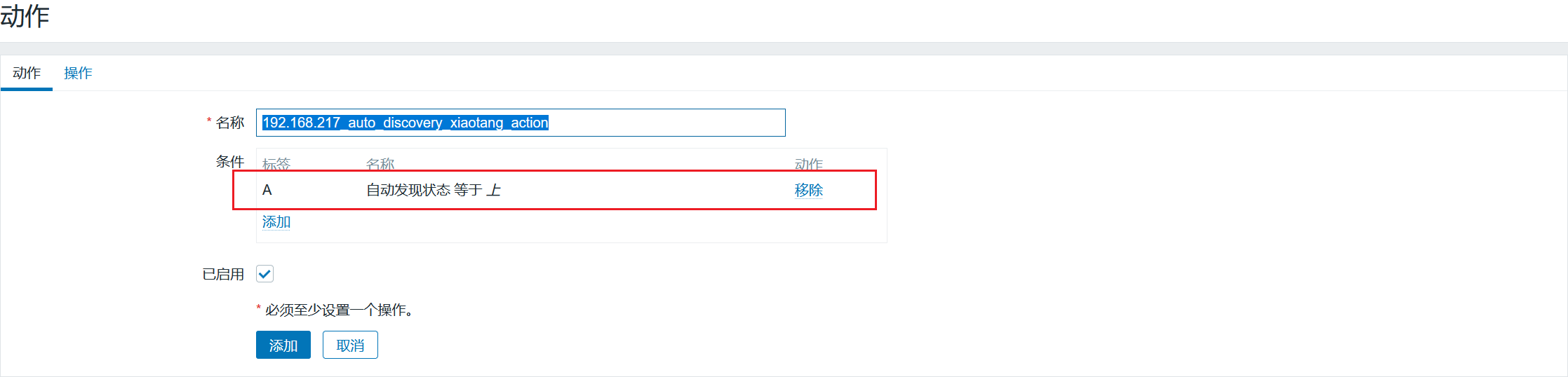

"配置"->"动作"->事件源"自动发现"->"创建动作"

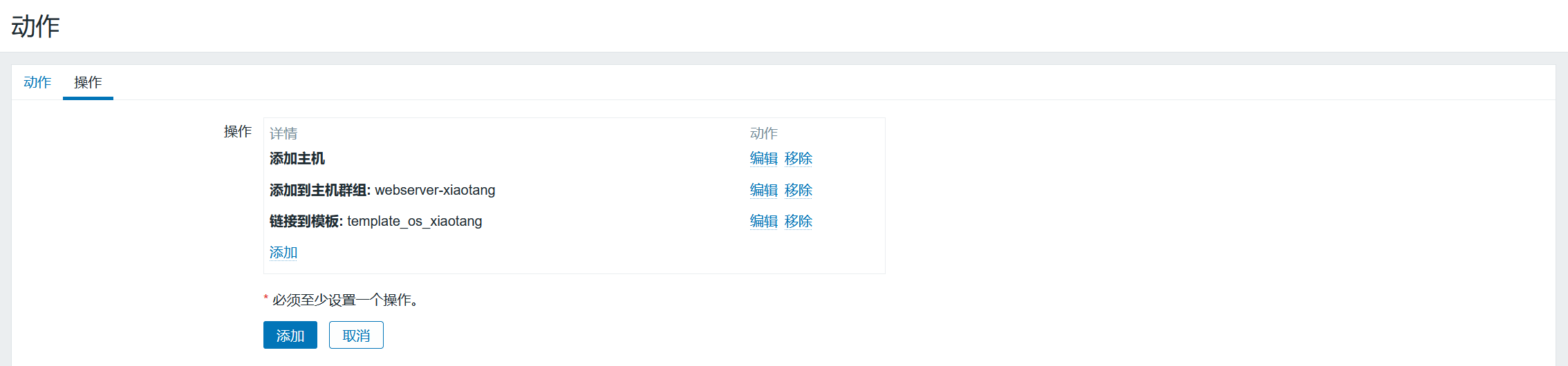

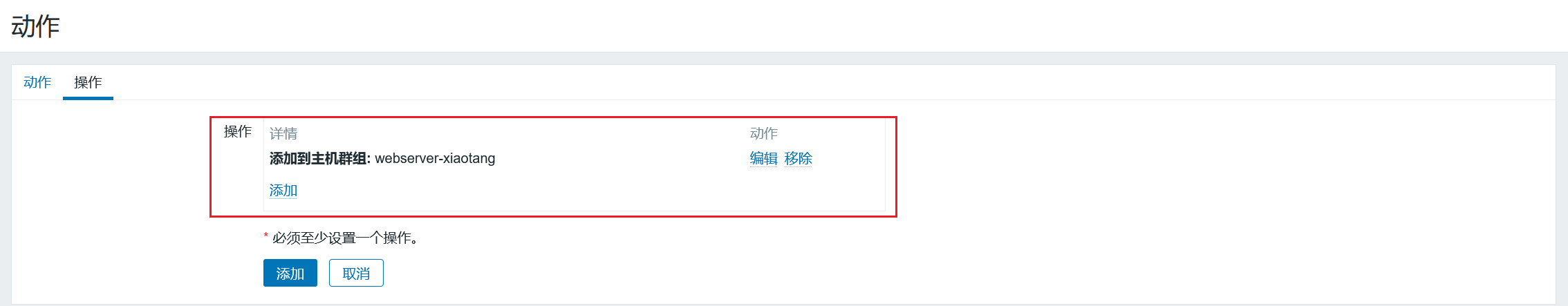

点击->操作配置，选择具体的操作类型：添加主机、添加到主机群组、与模板关联

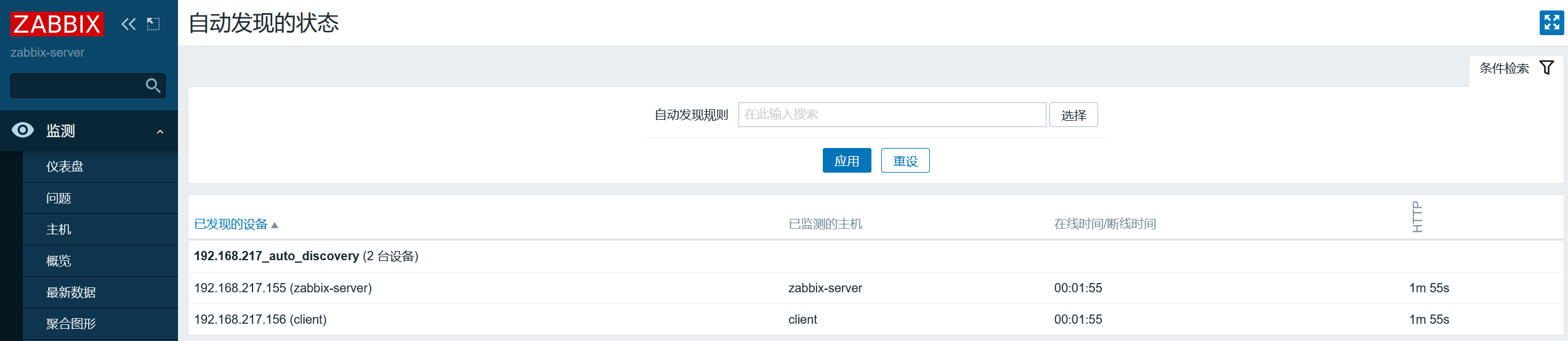

3）在"检测中"->"自动发现"可以查看已发现的设备

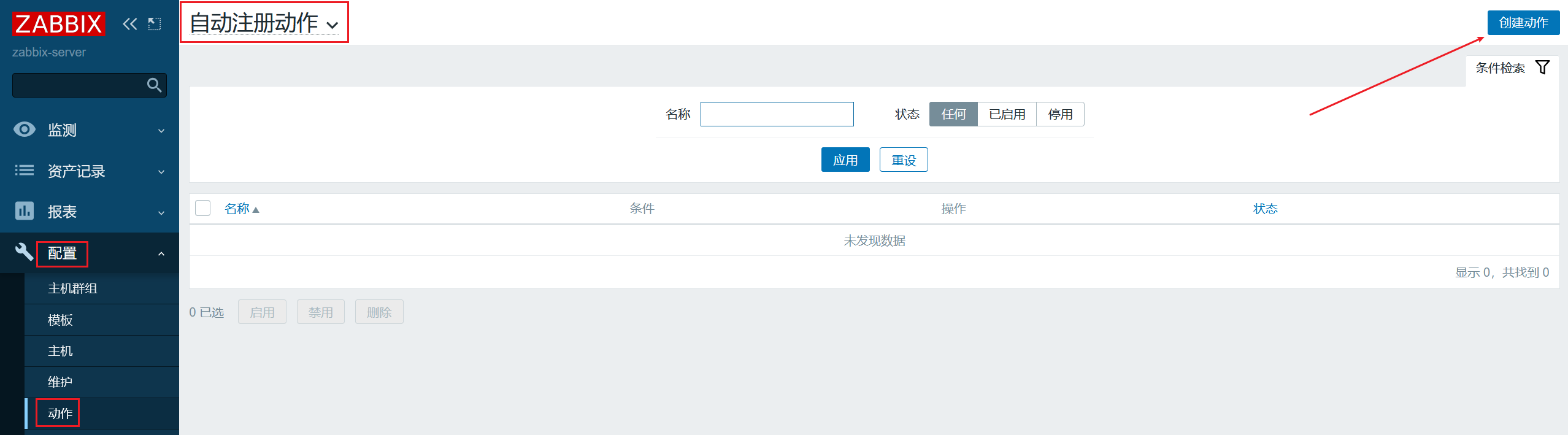

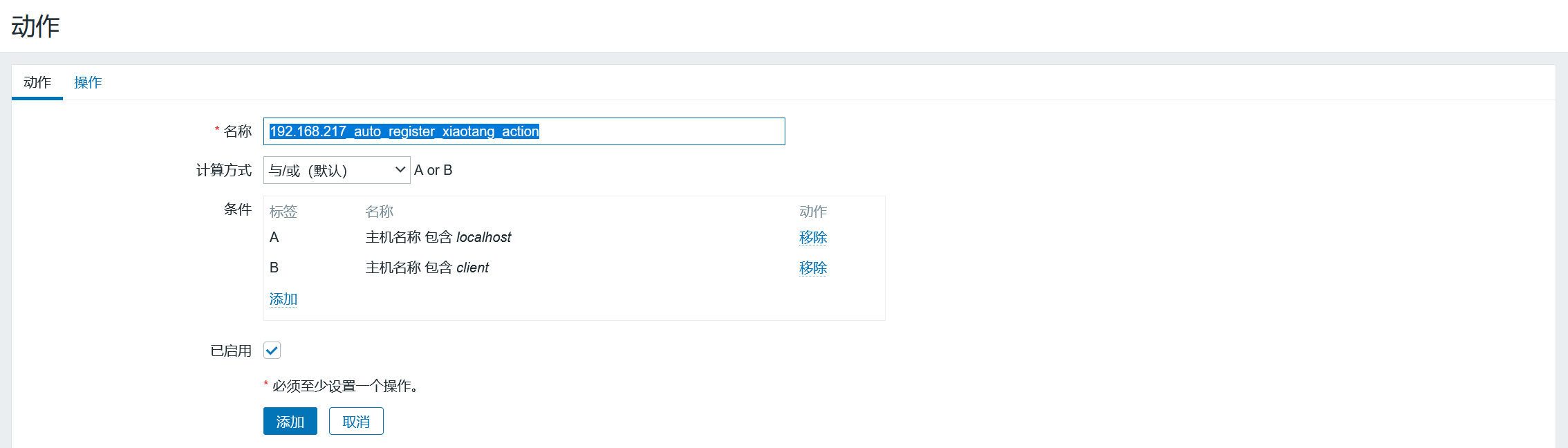

3、自动注册

三、监控TCP连接

1、TCP连接概述

复制代码

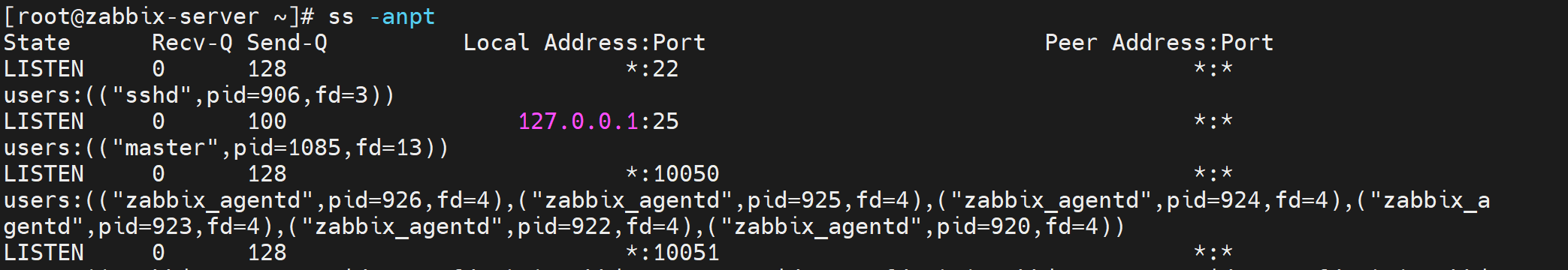

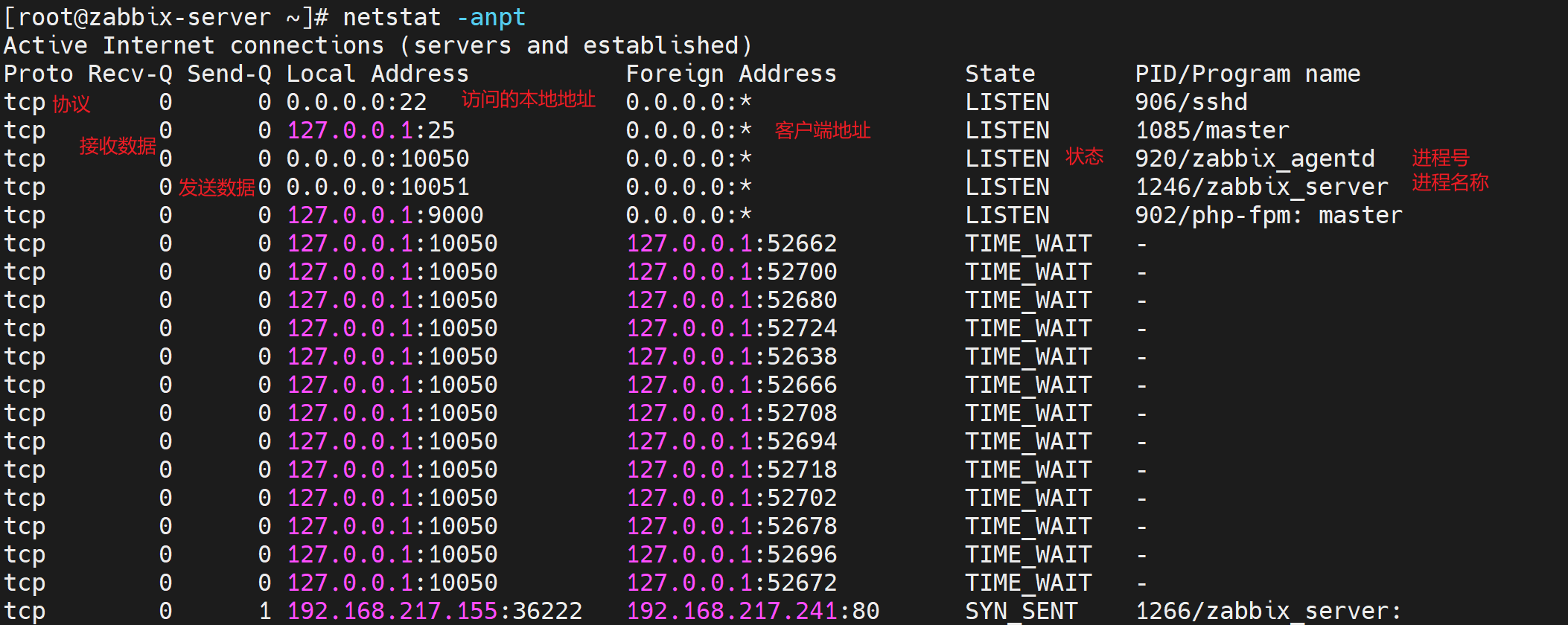

# 用于查看网络状态的两个命令
netstat -anpt
ss -anpt

复制代码

Proto:                         显示连接使用的协议
Recv-Q:                        接收队列
Send-Q:                        发送队列
Local Address:Port             请求的本地址与端口号
Foreign Address                客户端地址
PID/Program name               进程号与进程名称

复制代码

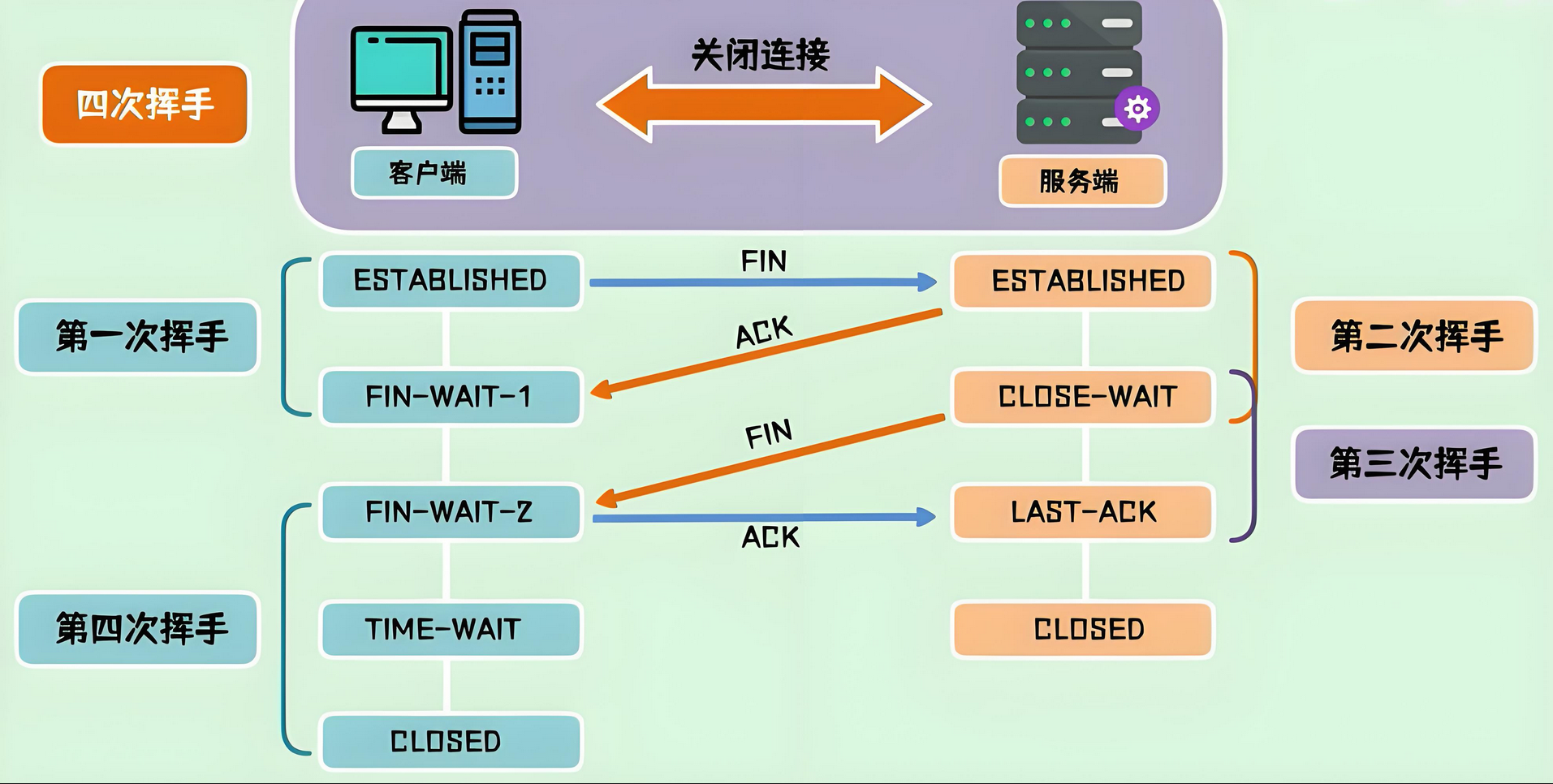

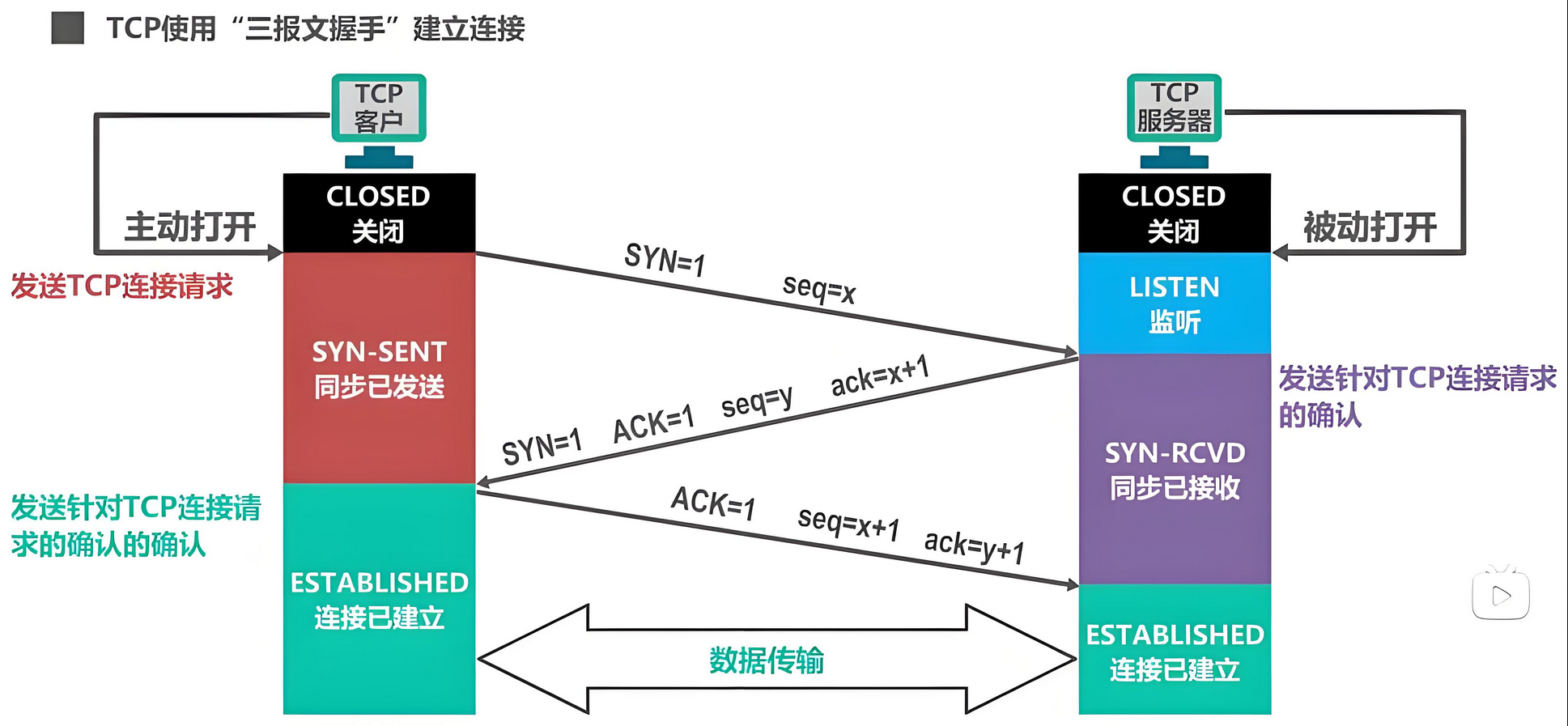

netstat中的各种状态：
    CLOSED :         初始（无连接）状态。
    LISTEN :         侦听状态，等待远程机器的连接请求。
    SYN_SEND :       在TCP三次握手期间，主动连接端发送了SYN包后，进入SYN_SEND状态，等待对方的ACK包。
    SYN_RECV :       在TCP三次握手期间，主动连接端收到SYN包后，进入SYN_RECV状态。
    ESTABLISHED :    完成TCP三次握手后，主动连接端进入ESTABLISHED状态。此时，TCP连接已经建立，可以进行通信。
    FIN_WAIT_1 :     在TCP四次挥手时，主动关闭端发送FIN包后，进入FIN_WAIT_1状态。
    FIN_WAIT_2 :     在TCP四次挥手时，主动关闭端收到ACK包后，进入FIN_WAIT_2状态。
    TIME_WAIT :      在TCP四次挥手时，主动关闭端发送ACK包之后，进入TIME_WAIT状态，等待最多MSL时间，让被动关闭端收到ACK包。
    CLOSING :        在TCP四次挥手期间，主动关闭端发送了FIN包后，没有收到对应的ACK包，却收到对方的FIN包，进入CLOSING状态。
    CLOSE_WAIT  :    在TCP四次挥手期间，被动关闭端收到FIN包后，进入CLOSE_WAIT状态。
    LAST_ACK :       在TCP四次挥手时，被动关闭端发送FIN包后，进入LAST_ACK状态，等待对方的ACK包。
主动连接端可能的状态有：
    CLOSED        SYN_SEND        ESTABLISHED。
主动关闭端可能的状态有：
    FIN_WAIT_1        FIN_WAIT_2        TIME_WAIT。
被动连接端可能的状态有：
    LISTEN        SYN_RECV        ESTABLISHED。
被动关闭端可能的状态有：
    CLOSE_WAIT        LAST_ACK        CLOSED。

复制代码

ESTABLISHED       socket已经建立连接
CLOSED            socket没有被使用，无连接
CLOSING           服务器端和客户端都同时关闭连接
CLOSE_WAIT        等待关闭连接
TIME_WAIT         表示收到了对方的FIN报文，并发送出了ACK报文，等待2MSL后就可回到CLOSED状态
LAST_ACK          远端关闭，当前socket被动关闭后发送FIN报文，等待对方ACK报文
LISTEN            监听状态
SYN_RECV          接收到SYN报文
SYN_SENT          已经发送SYN报文
FIN_WAIT1         The socket is closed, and the connection is shutting down
FIN_WAIT2         Connection is closed, and the socket is waiting for a shutdown from the remote end.

2、自定义监听key

需求：获取tcp连接中处于监听状态的tcp连接的数量

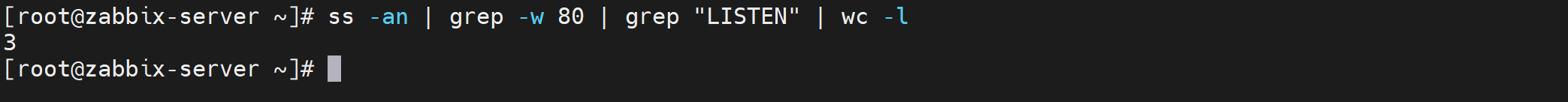

1）编写获取数据的shell命令

复制代码

ss -an | grep -w 80 | grep "LISTEN" | wc -l

2）客户端添加配置文件，编写自定义key

复制代码

vim /etc/zabbix/zabbix_agentd.d/tcp_status.conf

# Format: UserParameter=<key>,<shell command>
UserParameter=tcp.status.listen,ss -an | grep -w 80 | grep "LISTEN" | wc -l

更改了配置文件，重新启动agent

复制代码

systemctl restart zabbix-agent

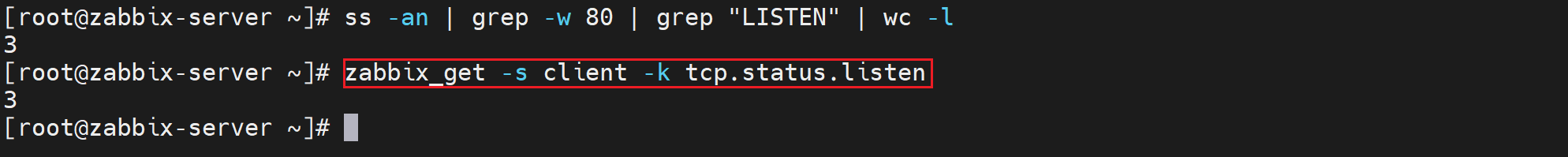

3）客户端测试获取数据

复制代码

zabbix_get -s client -k tcp.status.listen

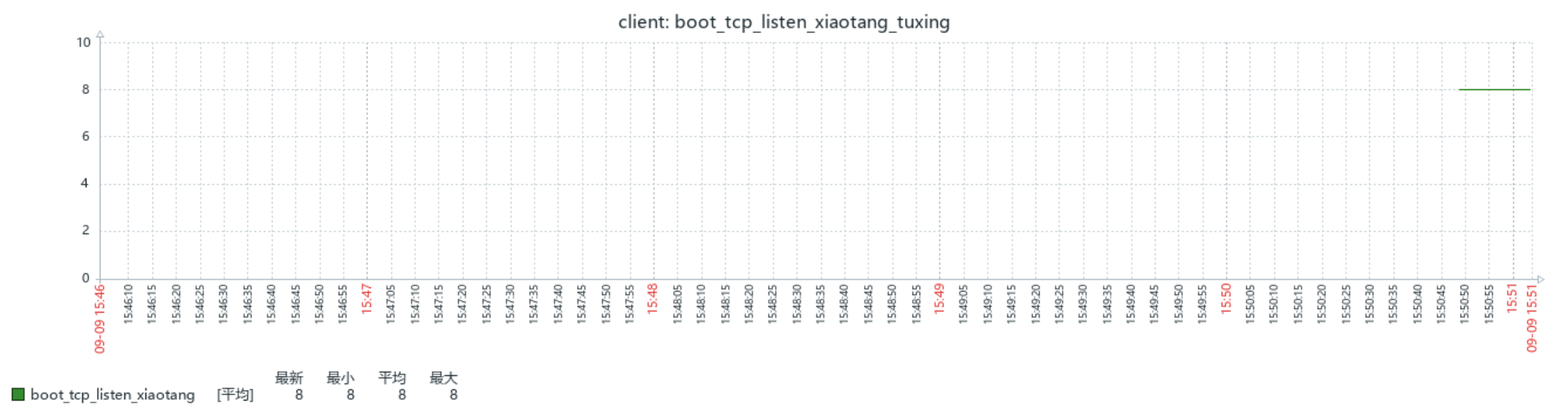

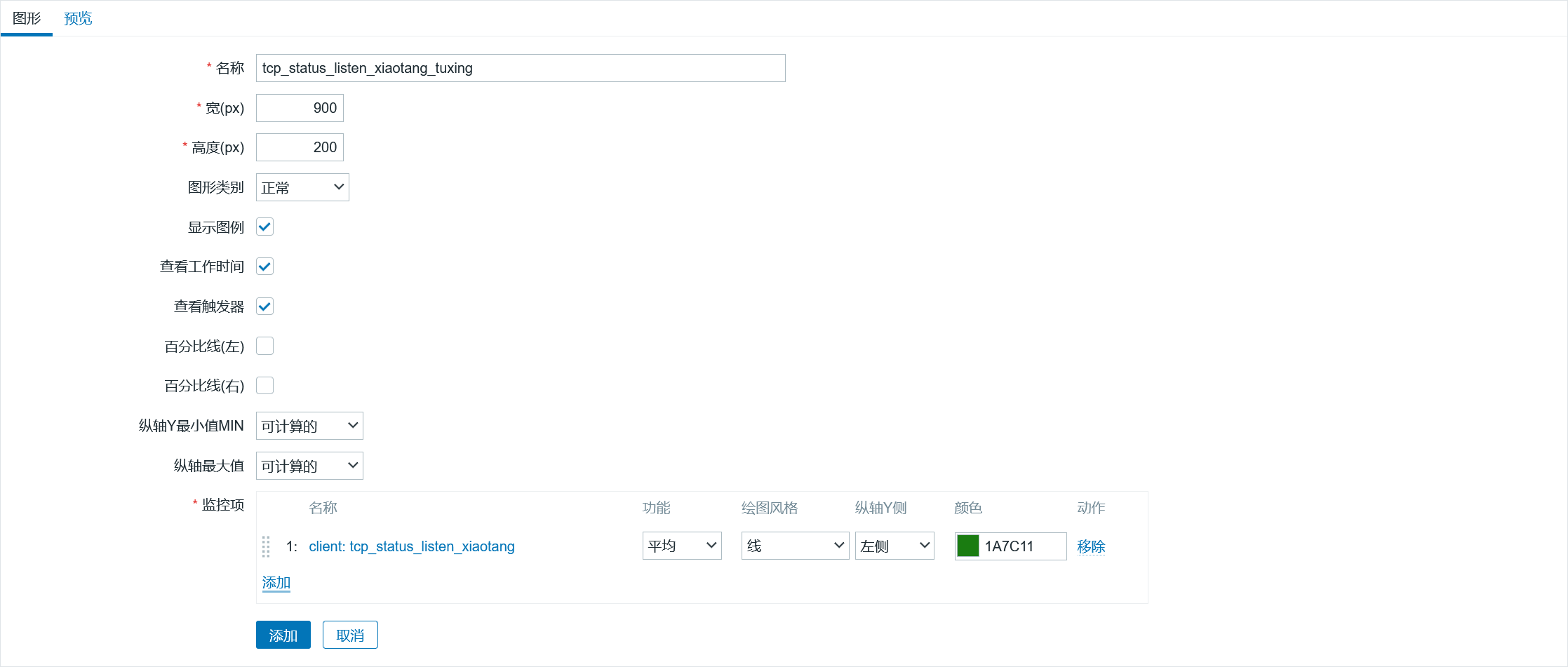

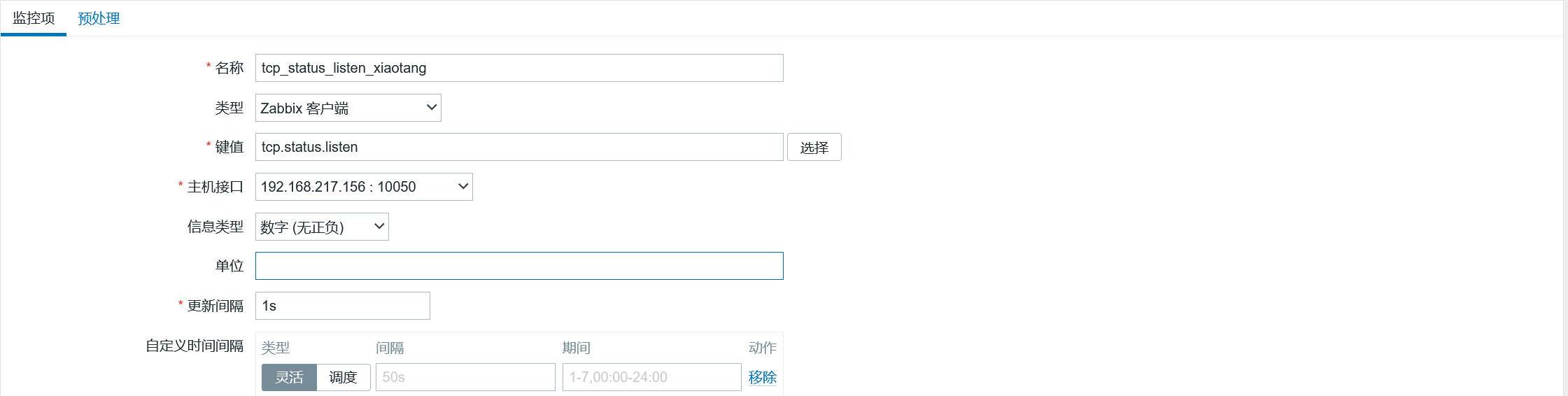

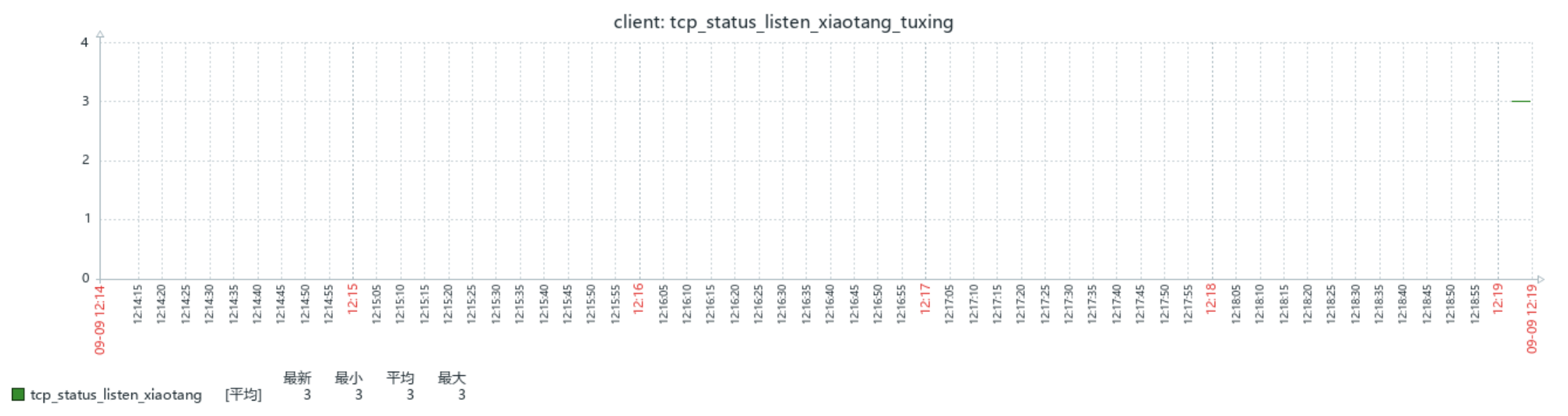

4）web页面添加监控项与图形

5）课堂练习

需求：获取tcp连接中处于（TIME-WAIT、ESTAB、SYN_RECV、SYN_SENT、CLOSE）状态的tcp连接的数量

3、动态参数

1）问题描述

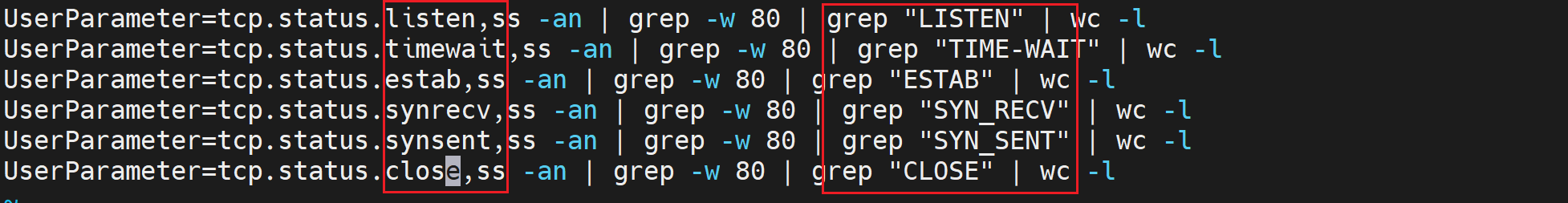

以下的自定义的监听的数据非常类似，这样记忆或者操作起来就比较繁琐，有没有一种方式可以通过key来传递参数呢？

2）动态参数语法

使用动态传参的方式来解决上述的问题：

复制代码

cp /etc/zabbix/zabbix_agentd.d/tcp_status.conf /etc/zabbix/zabbix_agentd.d/tcp_status.conf.bak
vim /etc/zabbix/zabbix_agentd.d/tcp_status.conf

复制代码

UserParameter=tcp.status[*],ss -an | grep -w 80 | grep "$1" | wc -l

*：表示在填写key是传递过来的参数，如果有多个参数，通过,隔开

$1：表示第一个参数

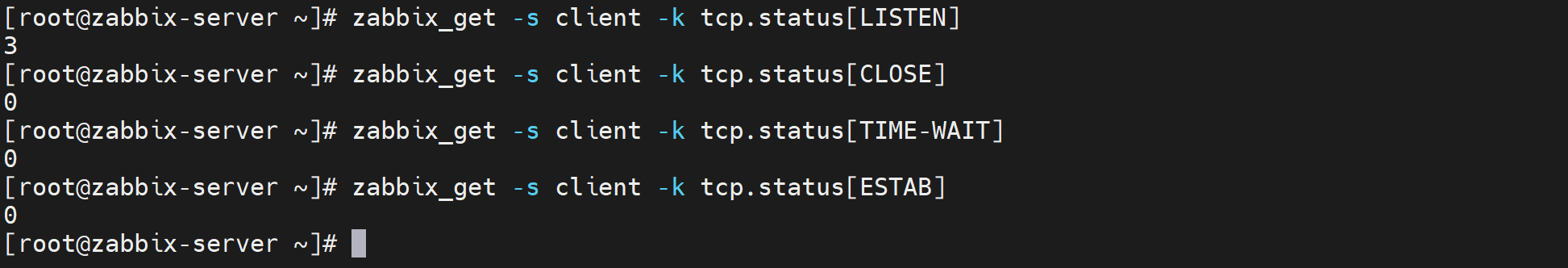

3）实验

4、第三方模板

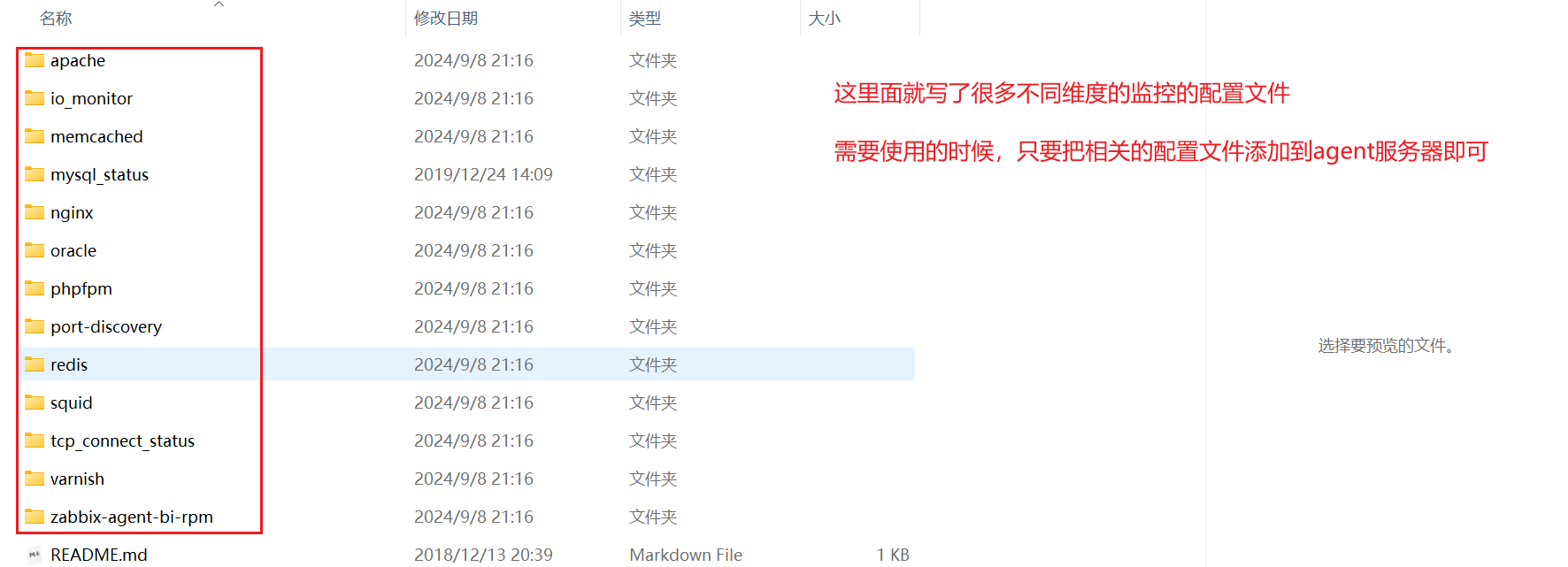

工作过程中，很多的key其实都已经定好了，并不需要我们去重新设置，所以，工作中，要监听什么数据，只需要把对应的配置文件放到对应的客户端中就可以了。

我们以tcp监控的数据作为示例来进行讲解

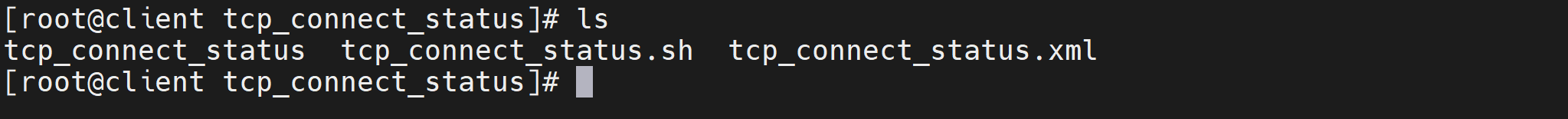

1）上传文件

2）将文件添加到agent指定目录

vim /root/tcp_connect_status/tcp_connect_status

复制代码

UserParameter=tcp.connect.status[*],/etc/zabbix/tcp_connect.status/tcp_connect_status.sh $1

vim /root/tcp_connect_status/tcp_connect_status.sh

复制代码

#!/bin/bash
#ESTABLISHED/LISTEN/SYN_SENT/SYN_RECV/FIN_WAIT1/FIN_WAIT2/TIME_WAIT/CLOSE/CLOSE_WAIT/LAST_ACK/LISTEN/CLOSING/ERROR_STATUS

LISTEN() {
        netstat -an |grep ^tcp |grep LISTEN |wc -l
}
ESTABLISHED() {
        netstat -an |grep ^tcp |grep ESTABLISHED |wc -l
}
TIME_WAIT() {
        netstat -an |grep ^tcp |grep TIME_WAIT |wc -l
}
SYN_SENT() {
        netstat -an |grep ^tcp |grep SYN_SENT |wc -l
}
SYN_RECV() {
        netstat -an |grep ^tcp |grep SYN_RECV |wc -l
}
CLOSE() {
        netstat -an |grep ^tcp |grep CLOSE |wc -l
}
$1

复制代码

# 创建目录
mkdir /etc/zabbix/tcp_connect.status

# 复制tcp_connect_status.sh脚本到/etc/zabbix/tcp_connect.status目录中
cp /root/tcp_connect_status/tcp_connect_status.sh /etc/zabbix/tcp_connect.status
chmod -R +x /etc/zabbix/tcp_connect.status

# 复制自定义的key的文件到agent的指定目录，并修改名字
cp /root/tcp_connect_status/tcp_connect_status /etc/zabbix/zabbix_agentd.d/tcp_connect_status.conf

3）重启agent

复制代码

systemctl restart zabbix-agent

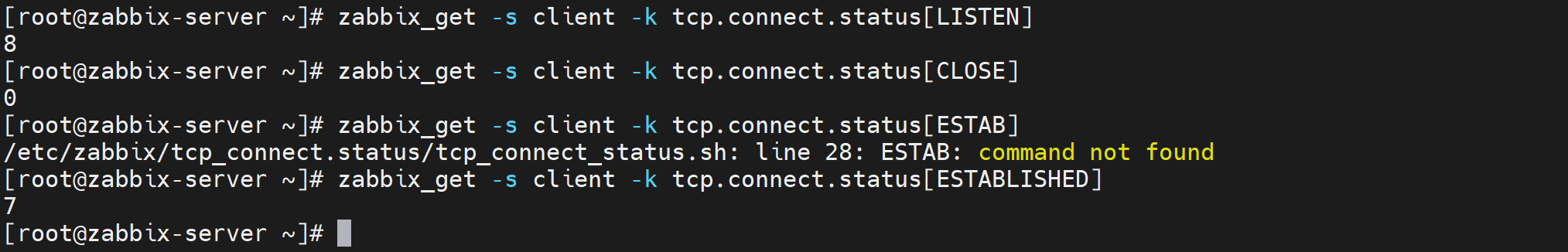

4）服务端测试

复制代码

zabbix_get -s client -k tcp.connect.status[LISTEN]

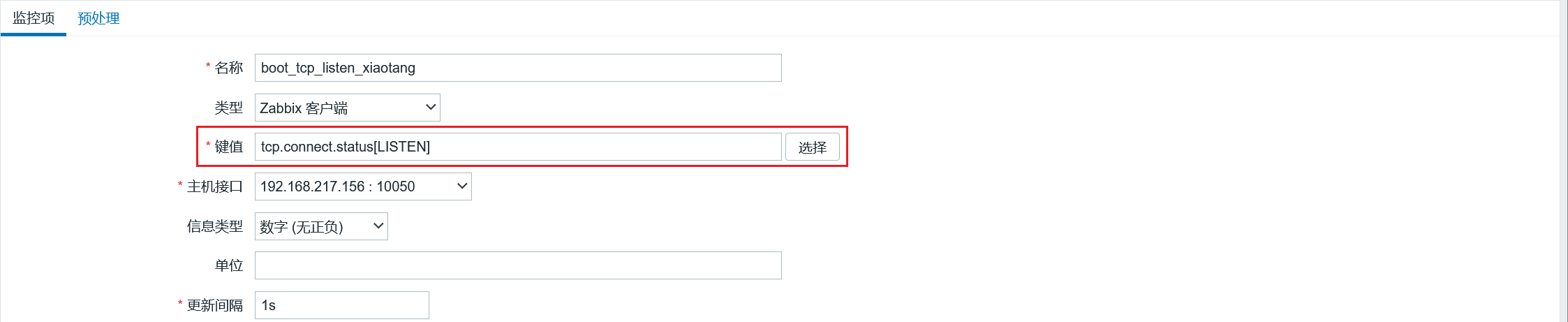

5）web端添加监控项与图形

6）验证

四、监控nginx

1、nginx配置状态查询

复制代码

目的：观察用户与 nginx 服务器的链接数量
状态模块：stub_status_module
启用状态模块

location /nginx_status {
    stub_status;
    allow all;
}

# 当有人访问 /nginx_status 这个页面时，给他看 stub_status 这个模块，授予所有用户访问权限

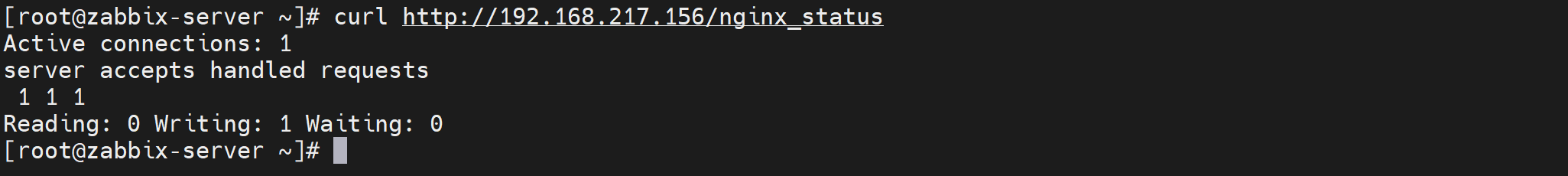

修改nginx的配置并重启nginx

复制代码

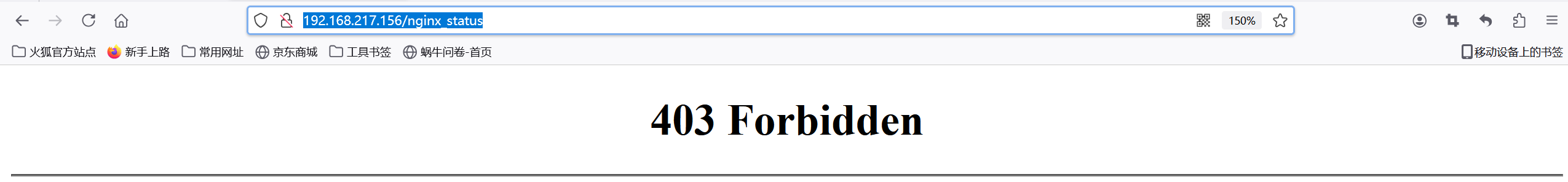

location /nginx_status {
    stub_status;
    deny all;
    allow 192.168.217.155;
}

复制代码

Active connections: 22              当前活动的连接数
server accepts handled requests     6 6 6 服务器接受处理请求
    6        总连接数connection(TCP)
    6        成功的连接数connection (TCP)
    6        总共处理的请求数requests(HTTP)
Reading: 0            读取客户端Header的信息数，请求头
Writing: 1            返回给客户端的header的信息数，响应头
Waiting: 0            等待的请求数，开启了keepalive

2、客户端

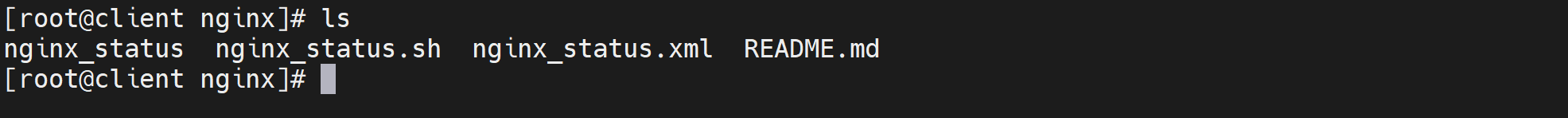

1）上传文件

vim /root/nginx/nginx_status

复制代码

UserParameter=Active,/usr/local/zabbix-agent-ops/bin/nginx_status.sh Active
UserParameter=Reading,/usr/local/zabbix-agent-ops/bin/nginx_status.sh Reading
UserParameter=Writing,/usr/local/zabbix-agent-ops/bin/nginx_status.sh Writing
UserParameter=Waiting,/usr/local/zabbix-agent-ops/bin/nginx_status.sh Waiting

vim /root/nginx/nginx_status.sh

复制代码

#!/bin/bash
#nginx status

Active(){
        wget --quiet -O - http://localhost/nginx_status?auto |awk 'NR==1 {print$3}'
}
Accept(){
        wget --quiet -O - http://localhost/nginx_status?auto |awk 'NR==3 {print$1}'
}
Handled(){
        wget --quiet -O - http://localhost/nginx_status?auto |awk 'NR==3 {print$2}'
}
Request(){
        wget --quiet -O - http://localhost/nginx_status?auto |awk 'NR==3 {print$3}'
}
Reading(){
        wget --quiet -O - http://localhost/nginx_status?auto |awk 'NR==4 {print$2}'
}
Writing(){
        wget --quiet -O - http://localhost/nginx_status?auto |awk 'NR==4 {print$4}'
}
Waiting(){
        wget --quiet -O - http://localhost/nginx_status?auto |awk 'NR==4 {print$6}'
}
$1

2）创建目录并授权

复制代码

mkdir  /usr/local/zabbix-agent-ops/bin/
chmod -R +x /usr/local/zabbix-agent-ops/bin/

3）复制文件到指定目录

复制代码

cp /root/nginx/nginx_status /etc/zabbix/zabbix_agentd.d/nginx_status.conf
cp /root/nginx/nginx_status.sh /usr/local/zabbix-agent-ops/bin/
chmod -R +x /usr/local/zabbix-agent-ops/bin/

4）重启agent

复制代码

systemctl restart zabbix-agent

3、服务端

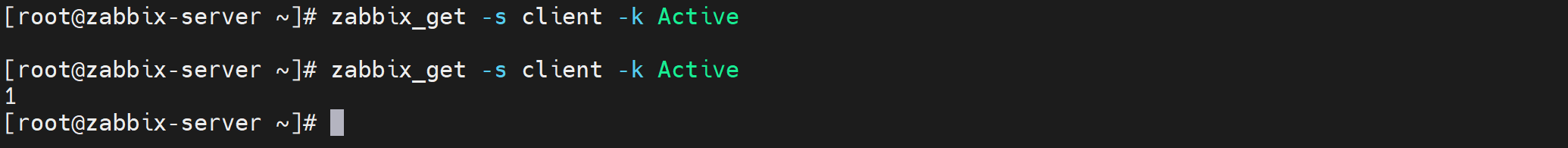

1）命令测试

复制代码

zabbix_get -s client -k Active

2）添加监控项与图形

此处自行添加即可

五、监控MySQL

1、常用监控数据

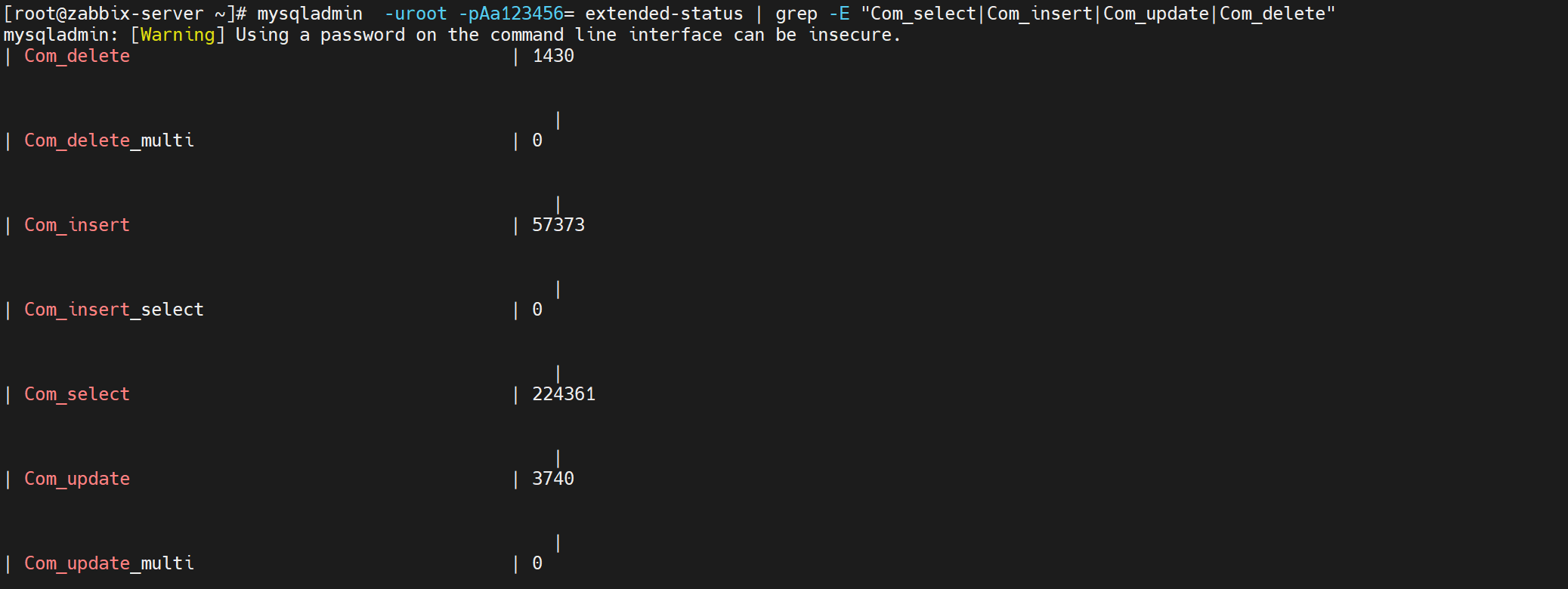

对于MySQL数据库而言，我们常见的监听项有以下几项：

查询吞吐量

复制代码

Com_select：select查询语句个数/每秒
Com_insert：insert操作语句个数/每秒
Com-update：update操作语句个数/每秒
Com-delete：delete操作语句个数/每秒
Questions:查询语句总量

慢查询数量

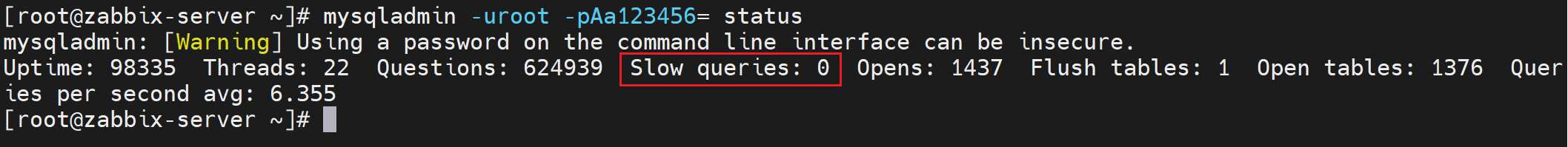

复制代码

Slow_queries:慢查询数量

连接情况

复制代码

Threads_connected:当前打开的数据库连接数
max_connections:数据库当前的最大连接数

复制代码

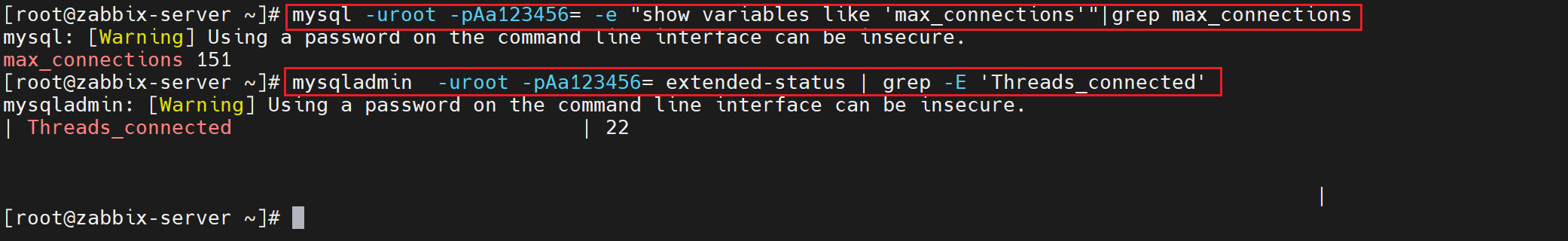

# 获取最大连接数
mysql -uroot -pAa123456= -e "show variables like 'max_connections'"|grep max_connections
# 获取当前打开的数据库连接数
mysqladmin  -uroot -pAa123456= extended-status | grep -E 'Threads_connected'

2、客户端

自行完成

3、服务端

自行完成

六、监控MySQL主从

1、需求描述

1）MySQL主机与从机的状态

2）slave主从复制的状态

3）slave主从复制的延迟

课堂小结

服务发现与服务自动注册实验
监控TCP连接实验
监控nginx、监控MySQL、监控MySQL主从实验

课后作业

完成课堂的案例及练习
将今天的内容整理为思维导图的形式
完成以下需求

1、zabbix怎么监控的，有哪些监控指标？

2、Zabbix 的主动模式和被动模式有什么区别？

3、zabbix 主动模式server是否通过agent？

4、zabbix会监控哪些指标？怎么进行优化？

5、如果不使用zabbix你怎么去监控cpu，脚本？那脚本如何告警？

6、zabbix进程指标怎么看？

扩展内容

无
