设计模式之桥接模式：从原理到实战

深入理解设计模式之桥接模式：从原理到实战

前言

在软件开发中，我们经常会遇到这样的场景：一个系统需要在多个维度上扩展，如果使用传统的继承方式，很容易导致类的数量爆炸式增长。比如，你需要实现不同形状（圆形、方形、三角形）和不同颜色（红色、蓝色、绿色）的图形，如果每种组合都创建一个类，就需要 3 × 3 = 9 个类。如果再增加一个维度，类的数量将成几何级数增长。

桥接模式（Bridge Pattern） 正是为解决这类多维度变化问题而生的设计模式。它通过将抽象部分与实现部分分离，使它们可以独立变化，从而避免了类爆炸问题。

今天，我们就来深入探讨桥接模式，结合实际生产案例和开源框架源码，帮助大家彻底掌握这一重要的设计模式。

一、什么是桥接模式？

1.1 定义

桥接模式是一种结构型设计模式，它将抽象部分与实现部分分离，使它们都可以独立地变化。桥接模式通过组合关系代替继承关系，从而降低了抽象和实现这两个可变维度的耦合度。

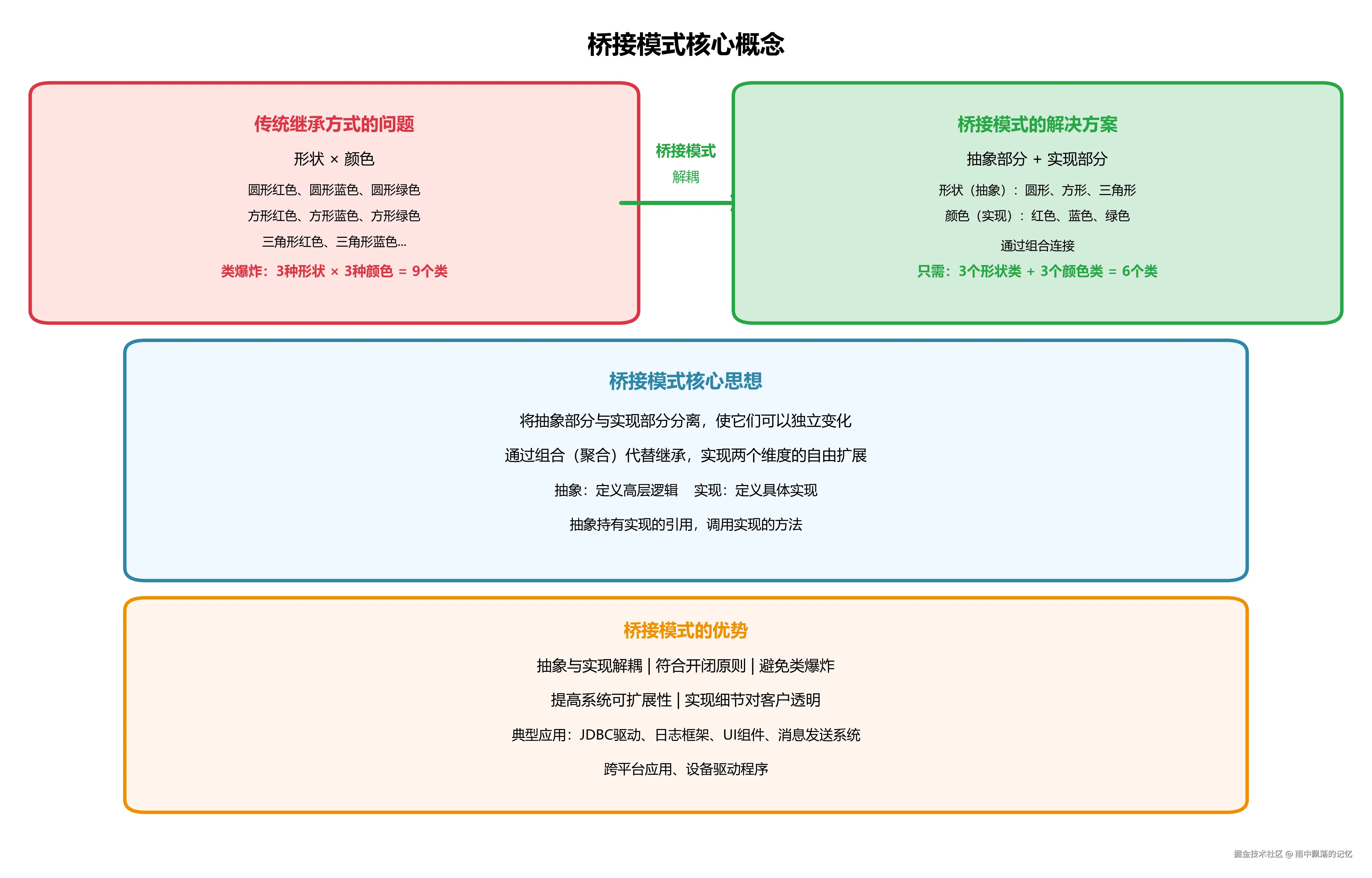

1.2 核心思想

分离抽象与实现：将系统分为抽象层和实现层两个独立的维度
使用组合代替继承：抽象层持有实现层的引用，通过委托调用实现
双向独立扩展：抽象和实现可以各自独立扩展，互不影响

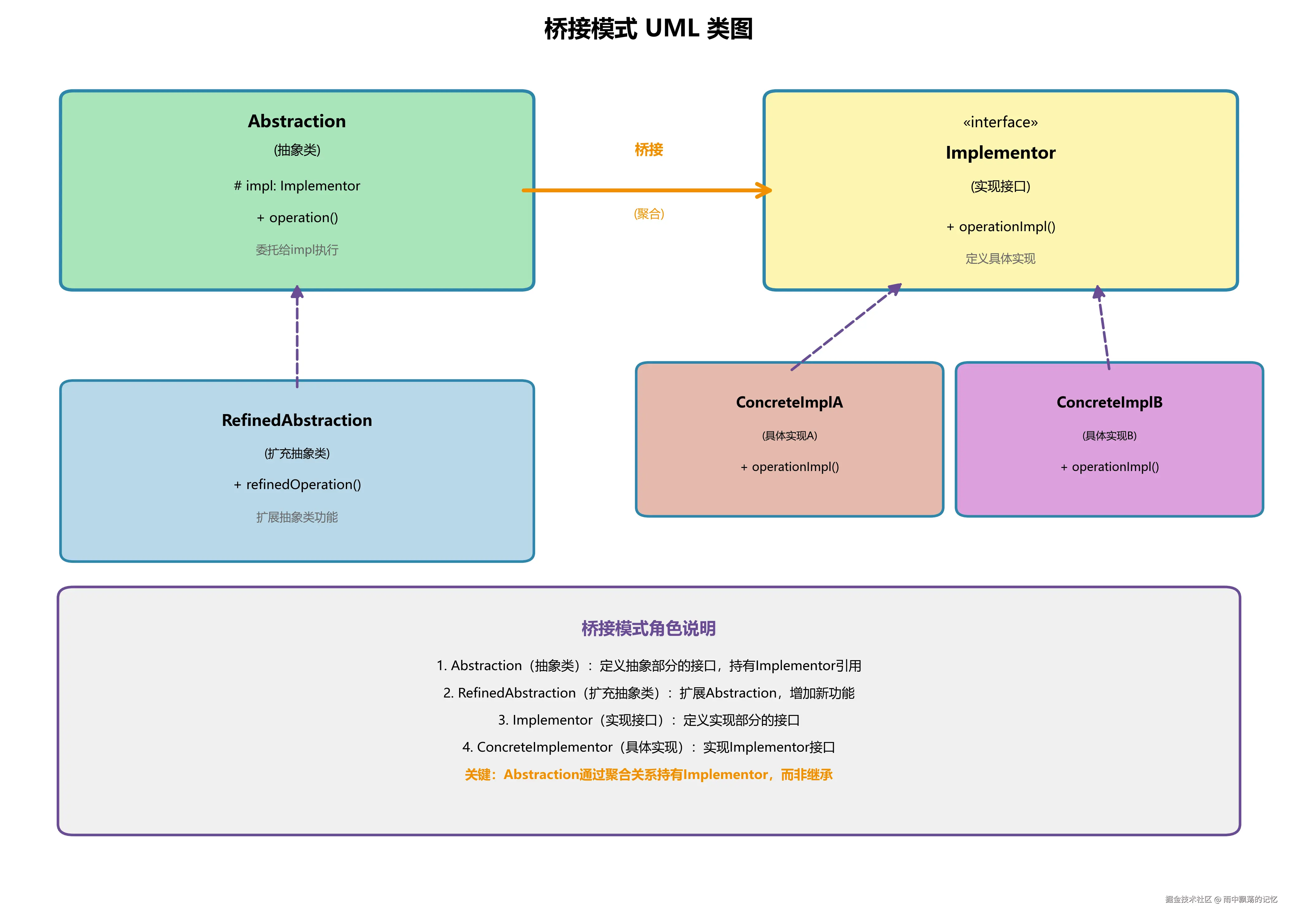

1.3 模式结构

桥接模式包含以下角色：

角色	说明
Abstraction（抽象类）	定义抽象部分的接口，持有Implementor引用
RefinedAbstraction（扩充抽象类）	扩展Abstraction，增加新功能
Implementor（实现接口）	定义实现部分的接口
ConcreteImplementor（具体实现）	实现Implementor接口

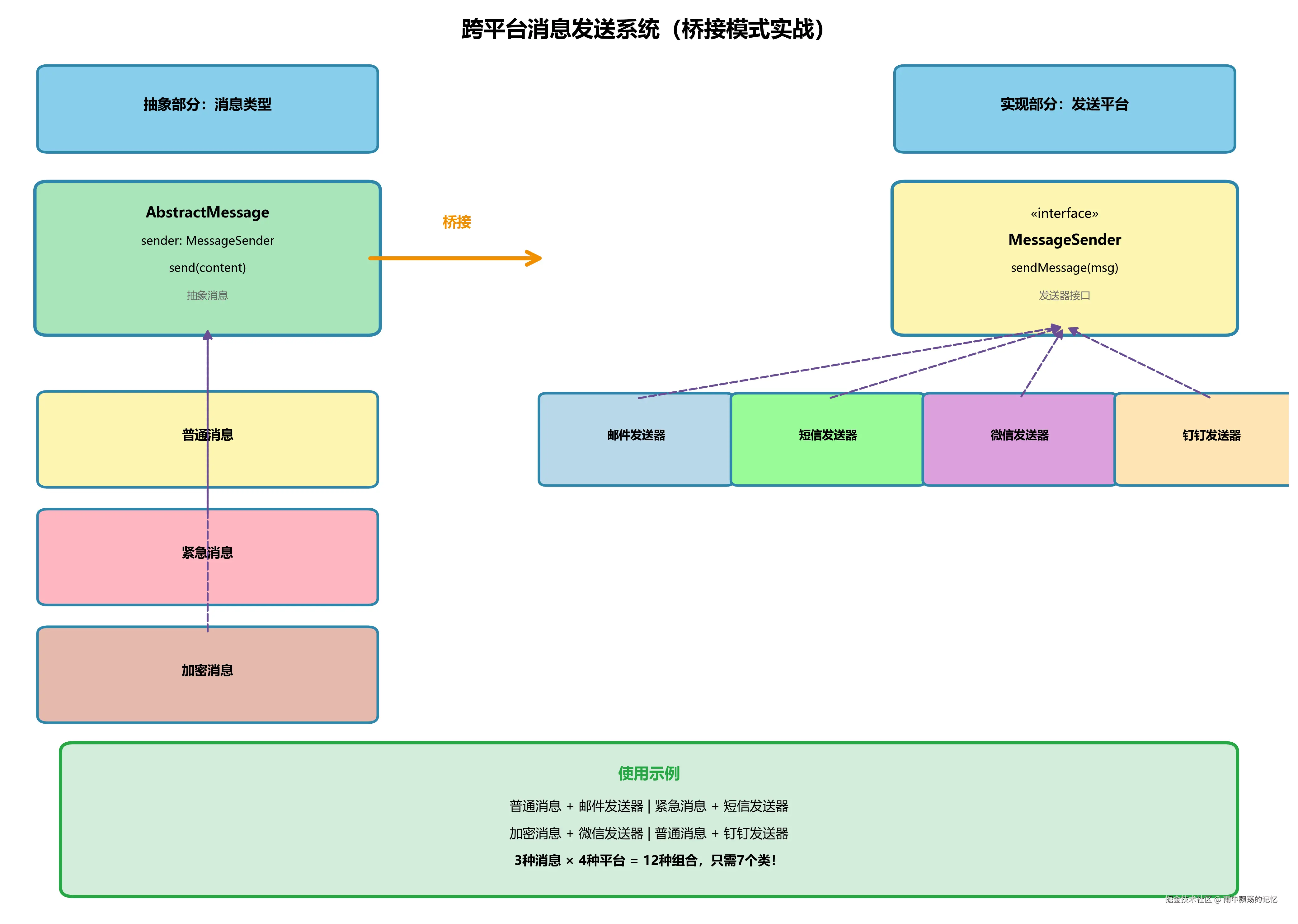

二、经典案例：跨平台消息发送系统

让我们从一个实际的例子开始------企业级消息发送系统。系统需要支持多种消息类型（普通消息、紧急消息、加密消息等）和多种发送渠道（邮件、短信、微信、钉钉等）。

2.1 实现接口：消息发送器

java 复制代码

/**
 * 消息发送器接口（实现部分）
 * 定义具体的发送实现
 */
public interface MessageSender {

    /**
     * 发送消息
     * @param message 消息内容
     * @param receiver 接收者
     */
    void sendMessage(String message, String receiver);

    /**
     * 获取发送器名称
     */
    String getSenderName();
}

2.2 具体实现：各种发送渠道

java 复制代码

/**
 * 邮件发送器
 */
public class EmailSender implements MessageSender {

    @Override
    public void sendMessage(String message, String receiver) {
        System.out.println("=== 邮件发送 ===");
        System.out.println("收件人: " + receiver);
        System.out.println("内容: " + message);
        System.out.println("通过SMTP协议发送邮件...");
    }

    @Override
    public String getSenderName() {
        return "邮件";
    }
}

/**
 * 短信发送器
 */
public class SmsSender implements MessageSender {

    @Override
    public void sendMessage(String message, String receiver) {
        System.out.println("=== 短信发送 ===");
        System.out.println("手机号: " + receiver);
        System.out.println("内容: " + message);
        System.out.println("通过短信网关发送...");
    }

    @Override
    public String getSenderName() {
        return "短信";
    }
}

/**
 * 微信发送器
 */
public class WechatSender implements MessageSender {

    @Override
    public void sendMessage(String message, String receiver) {
        System.out.println("=== 微信发送 ===");
        System.out.println("微信号: " + receiver);
        System.out.println("内容: " + message);
        System.out.println("通过微信API发送...");
    }

    @Override
    public String getSenderName() {
        return "微信";
    }
}

/**
 * 钉钉发送器
 */
public class DingTalkSender implements MessageSender {

    @Override
    public void sendMessage(String message, String receiver) {
        System.out.println("=== 钉钉发送 ===");
        System.out.println("钉钉账号: " + receiver);
        System.out.println("内容: " + message);
        System.out.println("通过钉钉机器人发送...");
    }

    @Override
    public String getSenderName() {
        return "钉钉";
    }
}

2.3 抽象类：消息抽象

java 复制代码

/**
 * 消息抽象类（抽象部分）
 * 定义消息的高层逻辑
 */
public abstract class AbstractMessage {

    // 持有实现部分的引用（桥接）
    protected MessageSender sender;

    public AbstractMessage(MessageSender sender) {
        this.sender = sender;
    }

    /**
     * 发送消息（抽象方法，由子类实现具体逻辑）
     */
    public abstract void send(String content, String receiver);

    /**
     * 设置发送器
     */
    public void setSender(MessageSender sender) {
        this.sender = sender;
    }
}

2.4 扩充抽象类：具体消息类型

java 复制代码

/**
 * 普通消息
 */
public class CommonMessage extends AbstractMessage {

    public CommonMessage(MessageSender sender) {
        super(sender);
    }

    @Override
    public void send(String content, String receiver) {
        System.out.println("\n【普通消息】");
        sender.sendMessage(content, receiver);
    }
}

/**
 * 紧急消息
 */
public class UrgentMessage extends AbstractMessage {

    public UrgentMessage(MessageSender sender) {
        super(sender);
    }

    @Override
    public void send(String content, String receiver) {
        System.out.println("\n【紧急消息 - 高优先级】");
        // 添加紧急标识
        String urgentContent = "【紧急】" + content + " - 请立即处理！";
        sender.sendMessage(urgentContent, receiver);
        // 可以添加额外逻辑，如重复发送、记录日志等
        System.out.println("已标记为紧急消息并记录日志");
    }
}

/**
 * 加密消息
 */
public class EncryptedMessage extends AbstractMessage {

    public EncryptedMessage(MessageSender sender) {
        super(sender);
    }

    @Override
    public void send(String content, String receiver) {
        System.out.println("\n【加密消息】");
        // 加密内容
        String encryptedContent = encrypt(content);
        sender.sendMessage(encryptedContent, receiver);
        System.out.println("消息已加密发送");
    }

    /**
     * 模拟加密
     */
    private String encrypt(String content) {
        return "ENCRYPTED[" + content + "]";
    }
}

2.5 使用示例

java 复制代码

public class BridgeDemo {

    public static void main(String[] args) {
        // 创建不同的发送器（实现部分）
        MessageSender emailSender = new EmailSender();
        MessageSender smsSender = new SmsSender();
        MessageSender wechatSender = new WechatSender();
        MessageSender dingTalkSender = new DingTalkSender();

        // 场景1：普通消息 + 邮件发送
        AbstractMessage message1 = new CommonMessage(emailSender);
        message1.send("系统升级通知", "user@example.com");

        // 场景2：紧急消息 + 短信发送
        AbstractMessage message2 = new UrgentMessage(smsSender);
        message2.send("服务器CPU使用率超过90%", "13800138000");

        // 场景3：加密消息 + 微信发送
        AbstractMessage message3 = new EncryptedMessage(wechatSender);
        message3.send("敏感数据报告", "wechat_id_123");

        // 场景4：运行时切换发送器
        AbstractMessage message4 = new CommonMessage(emailSender);
        message4.send("第一次通知", "user@example.com");

        // 动态切换为钉钉发送
        message4.setSender(dingTalkSender);
        message4.send("第二次通知（切换到钉钉）", "dingtalk_id_456");
    }
}

运行结果：

makefile 复制代码

【普通消息】
=== 邮件发送 ===
收件人: user@example.com
内容: 系统升级通知
通过SMTP协议发送邮件...

【紧急消息 - 高优先级】
=== 短信发送 ===
手机号: 13800138000
内容: 【紧急】服务器CPU使用率超过90% - 请立即处理！
通过短信网关发送...
已标记为紧急消息并记录日志

【加密消息】
=== 微信发送 ===
微信号: wechat_id_123
内容: ENCRYPTED[敏感数据报告]
通过微信API发送...
消息已加密发送

【普通消息】
=== 邮件发送 ===
收件人: user@example.com
内容: 第一次通知
通过SMTP协议发送邮件...

【普通消息】
=== 钉钉发送 ===
钉钉账号: dingtalk_id_456
内容: 第二次通知（切换到钉钉）
通过钉钉机器人发送...

三、开源框架中的桥接模式

桥接模式在各大开源框架中被广泛使用，让我们看几个经典案例。

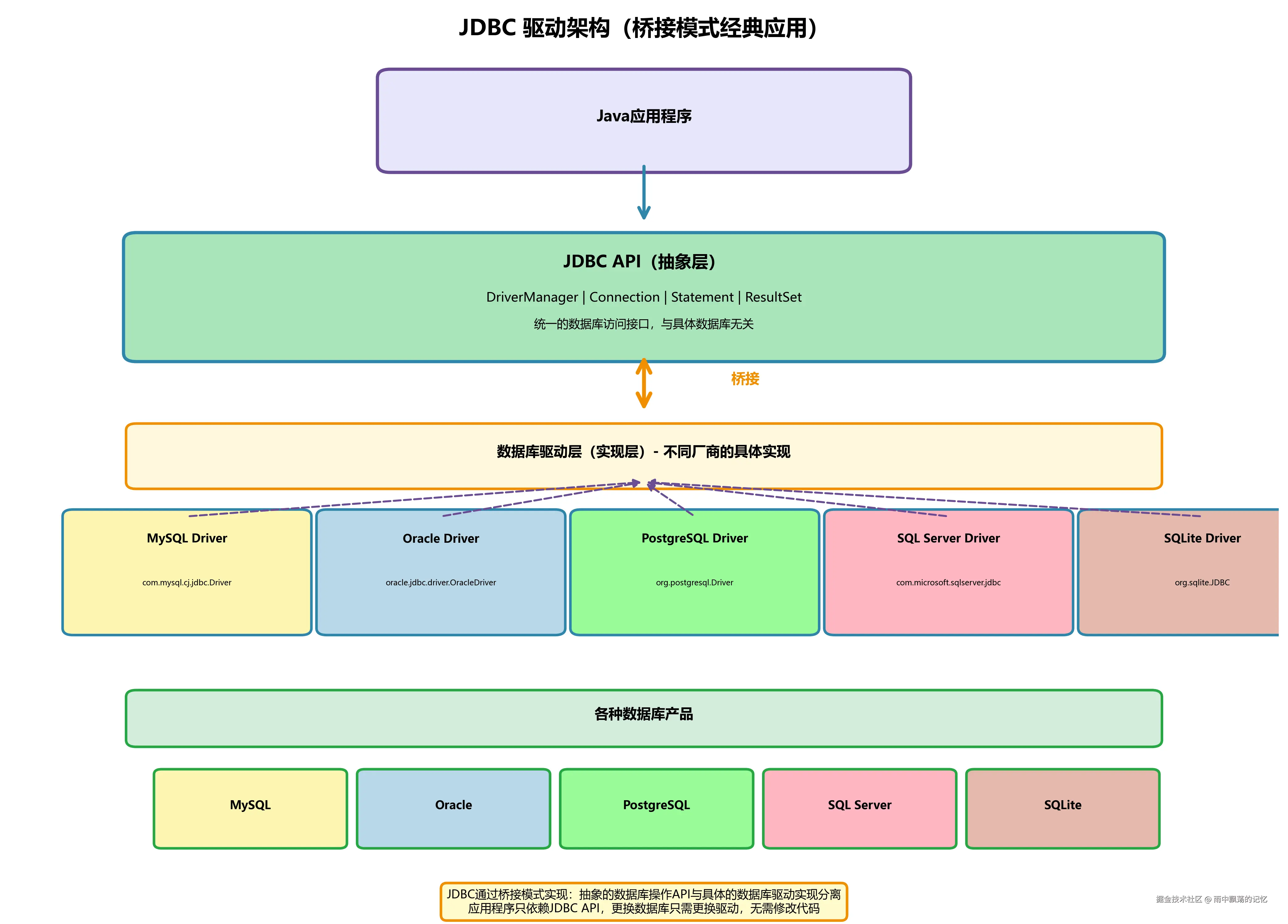

3.1 JDBC 驱动架构

JDBC（Java Database Connectivity）是桥接模式最经典的应用之一。

3.1.1 JDBC API（抽象层）

java 复制代码

/**
 * JDBC 核心接口 - 抽象层
 */
public interface Connection {
    Statement createStatement() throws SQLException;
    PreparedStatement prepareStatement(String sql) throws SQLException;
    void commit() throws SQLException;
    void rollback() throws SQLException;
    void close() throws SQLException;
}

public interface Statement {
    ResultSet executeQuery(String sql) throws SQLException;
    int executeUpdate(String sql) throws SQLException;
    void close() throws SQLException;
}

public interface ResultSet {
    boolean next() throws SQLException;
    String getString(String columnLabel) throws SQLException;
    int getInt(String columnLabel) throws SQLException;
    void close() throws SQLException;
}

3.1.2 使用示例

java 复制代码

public class JdbcExample {

    public void queryUsers() {
        // 加载驱动（实现层）
        // MySQL: com.mysql.cj.jdbc.Driver
        // Oracle: oracle.jdbc.driver.OracleDriver
        // PostgreSQL: org.postgresql.Driver

        String url = "jdbc:mysql://localhost:3306/mydb";
        String user = "root";
        String password = "password";

        try (Connection conn = DriverManager.getConnection(url, user, password);
             Statement stmt = conn.createStatement();
             ResultSet rs = stmt.executeQuery("SELECT * FROM users")) {

            while (rs.next()) {
                System.out.println("User: " + rs.getString("name"));
            }

        } catch (SQLException e) {
            e.printStackTrace();
        }
    }
}

桥接模式的体现：

抽象层 ：Connection、Statement、ResultSet 等接口
实现层：各数据库厂商的驱动实现（MySQL Driver、Oracle Driver等）
桥接关系：应用程序依赖抽象接口，通过DriverManager桥接到具体驱动
优势：更换数据库只需修改连接URL和驱动，应用代码无需改动

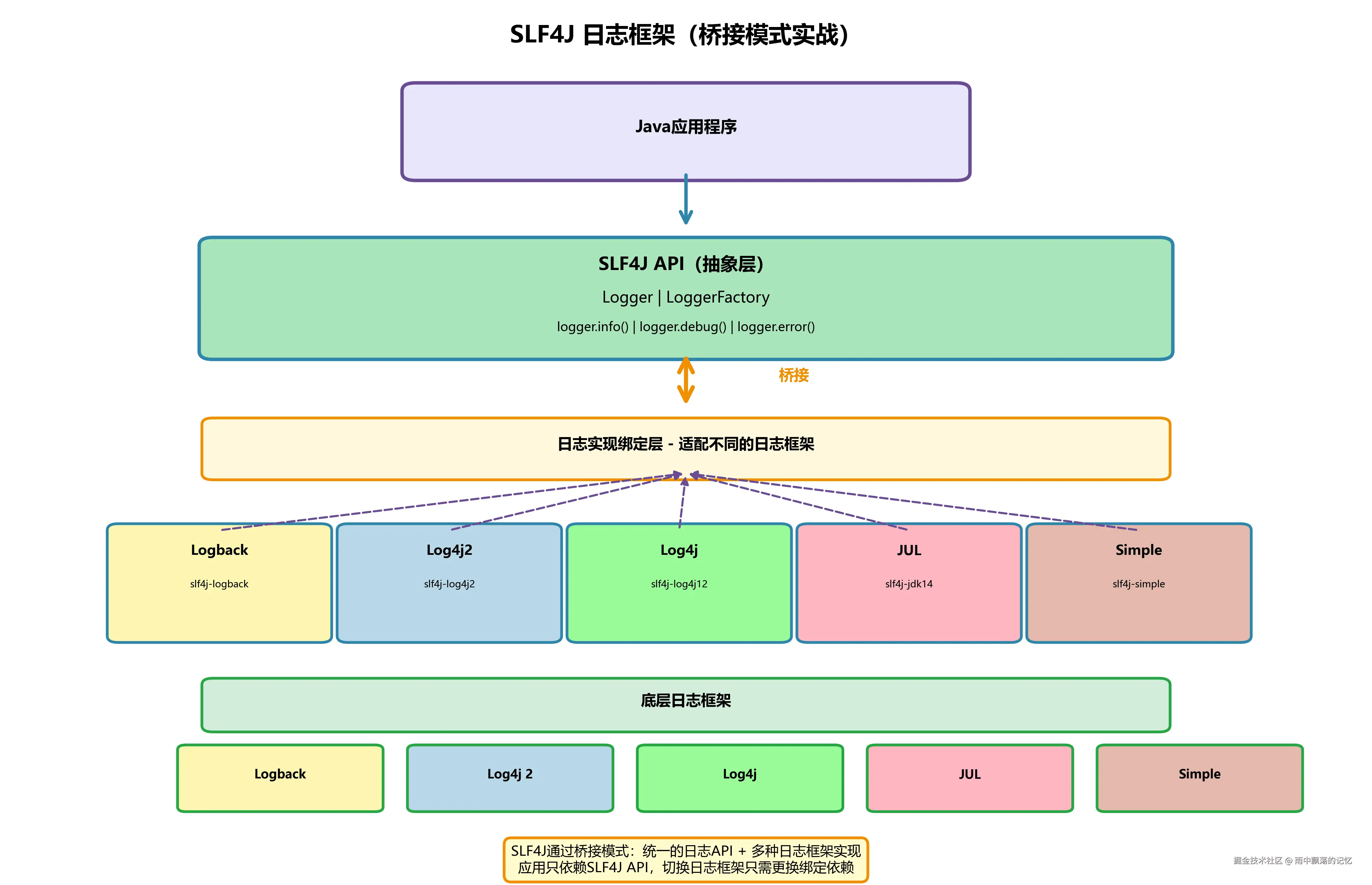

3.2 SLF4J 日志框架

SLF4J（Simple Logging Facade for Java）也是桥接模式的经典应用。

3.2.1 SLF4J API（抽象层）

java 复制代码

/**
 * SLF4J Logger 接口 - 抽象层
 */
public interface Logger {

    void trace(String msg);

    void debug(String msg);

    void info(String msg);

    void warn(String msg);

    void error(String msg);

    void error(String msg, Throwable t);
}

/**
 * LoggerFactory - 获取Logger实例
 */
public class LoggerFactory {

    public static Logger getLogger(Class<?> clazz) {
        // 通过绑定层选择具体的日志实现
        return getILoggerFactory().getLogger(clazz.getName());
    }

    public static Logger getLogger(String name) {
        return getILoggerFactory().getLogger(name);
    }
}

3.2.2 使用示例

java 复制代码

import org.slf4j.Logger;
import org.slf4j.LoggerFactory;

public class UserService {

    // 使用SLF4J API（抽象层）
    private static final Logger log = LoggerFactory.getLogger(UserService.class);

    public void createUser(String username) {
        log.info("开始创建用户: {}", username);

        try {
            // 业务逻辑
            log.debug("执行用户创建逻辑...");

            log.info("用户创建成功: {}", username);
        } catch (Exception e) {
            log.error("用户创建失败", e);
        }
    }
}

桥接模式的体现：

抽象层 ：SLF4J的Logger接口
实现层：Logback、Log4j2、Log4j、JUL等日志框架
绑定层 ：slf4j-logback、slf4j-log4j2等绑定依赖
优势：应用代码只依赖SLF4J API，切换日志框架只需更换Maven依赖

Maven依赖示例：

xml 复制代码

<!-- SLF4J API（抽象层） -->
<dependency>
    <groupId>org.slf4j</groupId>
    <artifactId>slf4j-api</artifactId>
    <version>2.0.9</version>
</dependency>

<!-- Logback实现（二选一） -->
<dependency>
    <groupId>ch.qos.logback</groupId>
    <artifactId>logback-classic</artifactId>
    <version>1.4.11</version>
</dependency>

<!-- 或者使用Log4j2实现
<dependency>
    <groupId>org.apache.logging.log4j</groupId>
    <artifactId>log4j-slf4j2-impl</artifactId>
    <version>2.20.0</version>
</dependency>
-->

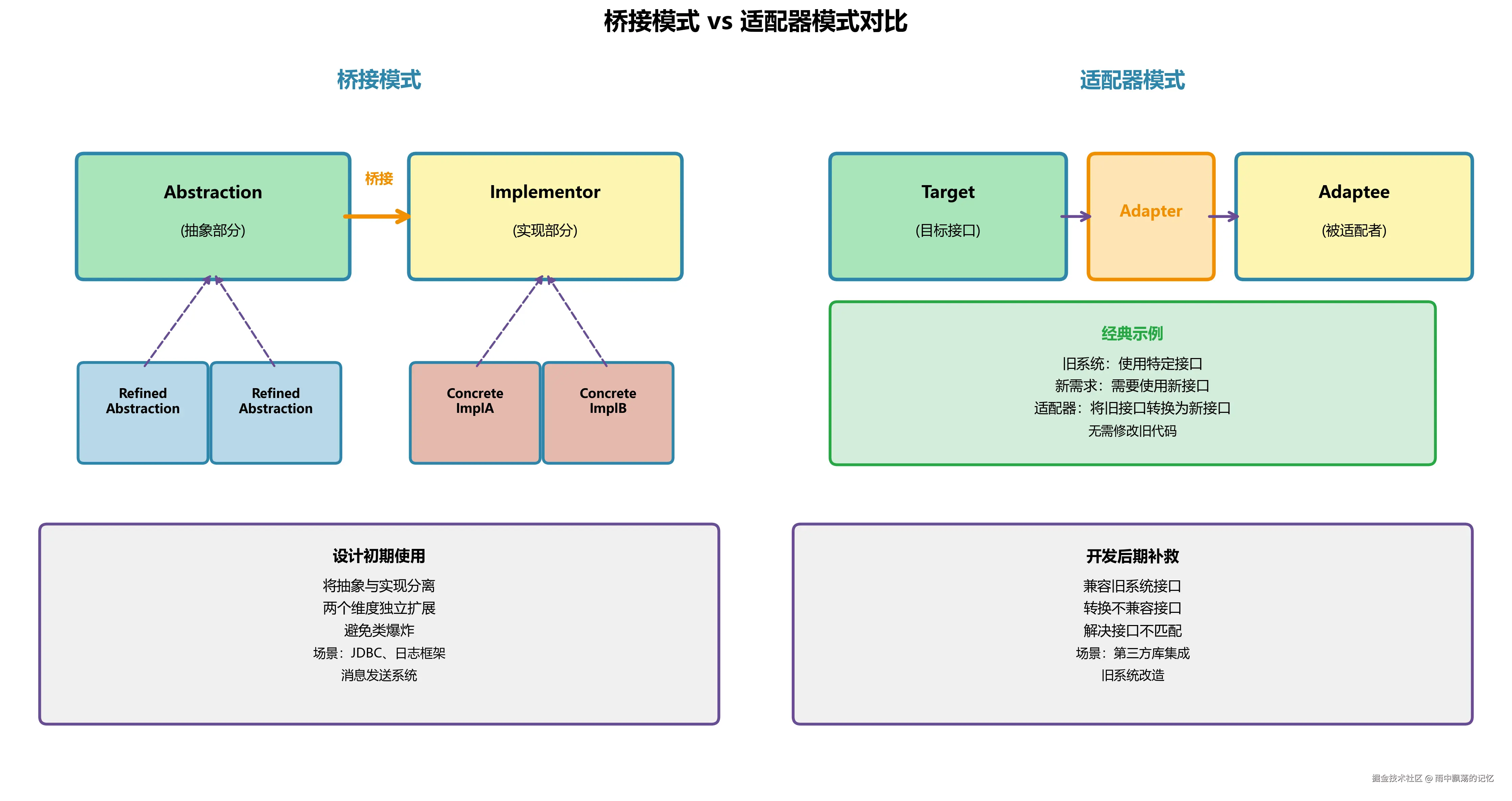

四、桥接模式 vs 适配器模式

这两种模式都涉及到接口转换，但使用场景和目的不同。

4.1 核心区别

特征	桥接模式	适配器模式
使用时机	设计初期，预先规划	开发后期，解决兼容问题
目的	将抽象与实现分离	让不兼容的接口能一起工作
结构	抽象持有实现引用	适配器包装被适配者
扩展性	两个维度独立扩展	主要解决接口转换
使用场景	JDBC、日志框架、UI组件	第三方库集成、旧系统改造

4.2 代码对比

桥接模式：

java 复制代码

// 设计初期就规划好抽象和实现分离
public abstract class Shape {
    protected DrawingAPI drawingAPI;  // 桥接到实现

    protected Shape(DrawingAPI drawingAPI) {
        this.drawingAPI = drawingAPI;
    }

    public abstract void draw();
}

public class Circle extends Shape {
    public Circle(DrawingAPI drawingAPI) {
        super(drawingAPI);
    }

    @Override
    public void draw() {
        drawingAPI.drawCircle();  // 委托给实现
    }
}

// 使用
Shape circle = new Circle(new OpenGLAPI());
circle.draw();  // 使用OpenGL绘制圆形

适配器模式：

java 复制代码

// 旧系统接口（无法修改）
public class OldPaymentSystem {
    public void oldPay(String account, double amount) {
        System.out.println("旧系统支付: " + amount);
    }
}

// 新系统接口
public interface PaymentService {
    void pay(PaymentRequest request);
}

// 适配器：让旧系统兼容新接口
public class PaymentAdapter implements PaymentService {
    private OldPaymentSystem oldSystem = new OldPaymentSystem();

    @Override
    public void pay(PaymentRequest request) {
        // 转换接口调用
        oldSystem.oldPay(request.getAccount(), request.getAmount());
    }
}

// 使用
PaymentService service = new PaymentAdapter();
service.pay(new PaymentRequest("123", 100.0));

4.3 选择建议

选择桥接模式：系统设计初期，预见到会有多个维度的变化
选择适配器模式：系统已经开发完成，需要集成不兼容的接口

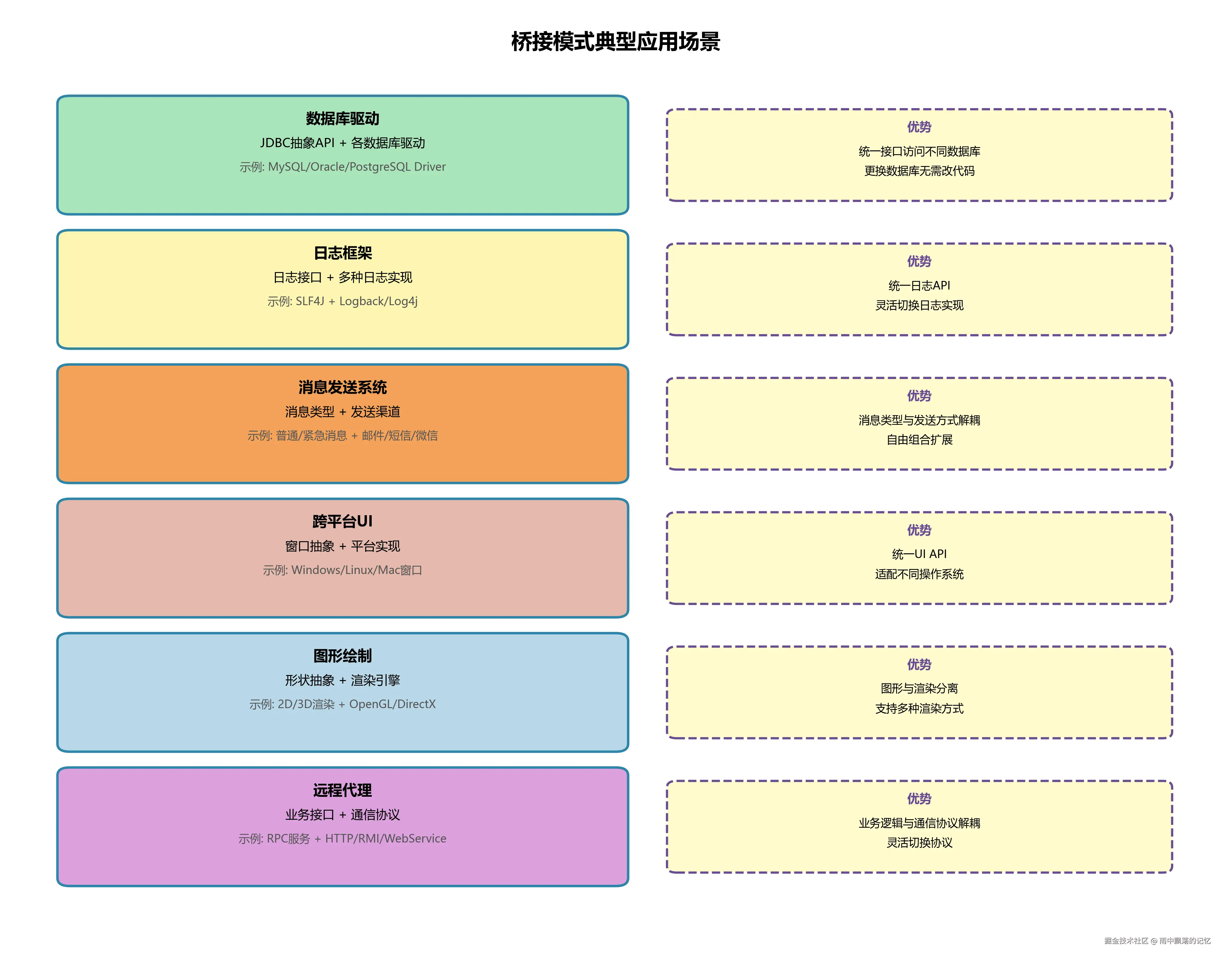

五、桥接模式的应用场景

5.1 典型应用场景

数据库驱动系统
- 抽象：数据库操作API
- 实现：MySQL、Oracle、PostgreSQL等驱动
日志框架
- 抽象：日志API（SLF4J）
- 实现：Logback、Log4j2、JUL等
消息发送系统
- 抽象：消息类型（普通、紧急、加密）
- 实现：发送渠道（邮件、短信、微信）

5.2 适用条件

多维度变化：系统需要在多个维度上扩展
避免类爆炸：继承层次会导致类数量急剧增加
运行时切换：需要在运行时动态选择实现
抽象实现分离：抽象和实现需要独立演化

六、最佳实践与注意事项

6.1 设计原则

明确抽象和实现的职责
- 抽象层：定义高层业务逻辑
- 实现层：定义底层操作
使用组合而非继承
- 抽象持有实现的引用
- 通过委托调用实现
确保两个维度可以独立变化
- 新增抽象子类不影响实现
- 新增实现类不影响抽象

6.2 Spring集成示例

java 复制代码

/**
 * 使用Spring管理桥接模式
 */
@Configuration
public class MessageConfig {

    @Bean
    public MessageSender emailSender() {
        return new EmailSender();
    }

    @Bean
    public MessageSender smsSender() {
        return new SmsSender();
    }

    @Bean
    public MessageSender wechatSender() {
        return new WechatSender();
    }

    @Bean
    public MessageFactory messageFactory(List<MessageSender> senders) {
        return new MessageFactory(senders);
    }
}

/**
 * 消息工厂
 */
@Component
public class MessageFactory {

    private final Map<String, MessageSender> senderMap;

    public MessageFactory(List<MessageSender> senders) {
        this.senderMap = senders.stream()
                .collect(Collectors.toMap(
                    MessageSender::getSenderName,
                    Function.identity()
                ));
    }

    /**
     * 创建消息
     */
    public AbstractMessage createMessage(String type, String senderName) {
        MessageSender sender = senderMap.get(senderName);
        if (sender == null) {
            throw new IllegalArgumentException("未知的发送器: " + senderName);
        }

        return switch (type) {
            case "common" -> new CommonMessage(sender);
            case "urgent" -> new UrgentMessage(sender);
            case "encrypted" -> new EncryptedMessage(sender);
            default -> throw new IllegalArgumentException("未知的消息类型: " + type);
        };
    }
}

/**
 * 使用工厂创建消息
 */
@Service
public class NotificationService {

    @Autowired
    private MessageFactory messageFactory;

    public void sendNotification(String type, String channel, String content, String receiver) {
        AbstractMessage message = messageFactory.createMessage(type, channel);
        message.send(content, receiver);
    }
}

6.3 常见陷阱

java 复制代码

// ❌ 错误示例：抽象类直接依赖具体实现
public abstract class BadShape {
    private OpenGLAPI api = new OpenGLAPI();  // 直接依赖具体类

    public void draw() {
        api.drawCircle();
    }
}

// ✅ 正确示例：依赖抽象接口
public abstract class GoodShape {
    protected DrawingAPI api;  // 依赖接口

    protected GoodShape(DrawingAPI api) {
        this.api = api;
    }

    public abstract void draw();
}

// ❌ 错误示例：实现类持有抽象引用（反向依赖）
public class BadOpenGLAPI implements DrawingAPI {
    private Shape shape;  // 实现不应该持有抽象

    public void setShape(Shape shape) {
        this.shape = shape;
    }
}

// ✅ 正确示例：实现类独立
public class GoodOpenGLAPI implements DrawingAPI {
    @Override
    public void drawCircle() {
        // 独立的实现，不依赖抽象
        System.out.println("使用OpenGL绘制圆形");
    }
}

6.4 性能考虑

java 复制代码

/**
 * 使用对象池优化性能
 */
@Component
public class MessageSenderPool {

    private final Map<String, MessageSender> pool = new ConcurrentHashMap<>();

    @Autowired
    public MessageSenderPool(List<MessageSender> senders) {
        senders.forEach(sender ->
            pool.put(sender.getSenderName(), sender)
        );
    }

    public MessageSender getSender(String name) {
        MessageSender sender = pool.get(name);
        if (sender == null) {
            throw new IllegalArgumentException("未找到发送器: " + name);
        }
        return sender;
    }
}

6.5 适用场景总结

适合使用桥接模式：

✅ 系统需要在抽象化和具体化之间增加更多的灵活性
✅ 一个类存在两个或多个独立变化的维度
✅ 不希望使用继承导致类数量急剧增加
✅ 需要在运行时切换实现

不适合使用桥接模式：

❌ 系统只有一个维度的变化
❌ 抽象和实现紧密耦合，无法分离
❌ 系统规模较小，使用桥接模式反而增加复杂度

七、总结

桥接模式是一种优雅的结构型设计模式，它通过将抽象与实现分离，实现了系统的高度灵活性和可扩展性。

核心要点：

分离抽象与实现：两个独立的继承层次
使用组合关系：抽象持有实现的引用
独立扩展：两个维度可以独立变化
避免类爆炸：有效控制类的数量

掌握桥接模式，可以帮助我们设计出更加灵活、易于扩展的系统架构。在实际项目中，当遇到多维度变化的场景时，不妨考虑使用桥接模式来优化设计！
