基于MATLAB与Simulink的汽车制动力分配仿真探索

基于MATLAB，simulink的汽车制动力分配仿真/模型制动力分配，制动能量回收

在汽车工程领域，制动力分配和制动能量回收是至关重要的研究方向。借助MATLAB和Simulink这两个强大工具，我们能够构建精准的模型来进行相关仿真，深入理解并优化汽车制动系统的性能。

制动力分配的原理

制动力分配旨在根据汽车的行驶状态，合理地将制动总力分配到各个车轮上，以确保制动过程的稳定性和高效性。常见的制动力分配策略有理想制动力分配、实际制动力分配等。理想制动力分配是基于前后轴载荷转移的理论计算得出，能使前后轮同时抱死，获得最佳制动效果。然而在实际情况中，考虑到成本、可靠性等因素，实际制动力分配会在理想分配的基础上进行调整。

制动能量回收简述

制动能量回收则是将汽车制动过程中的部分动能转化为其他形式的能量存储起来，如电能（对于电动汽车）或液压能（某些混合动力车型），以提高能源利用率。这不仅能延长车辆的续航里程，还能减少制动系统的磨损。

MATLAB与Simulink建模与代码实现

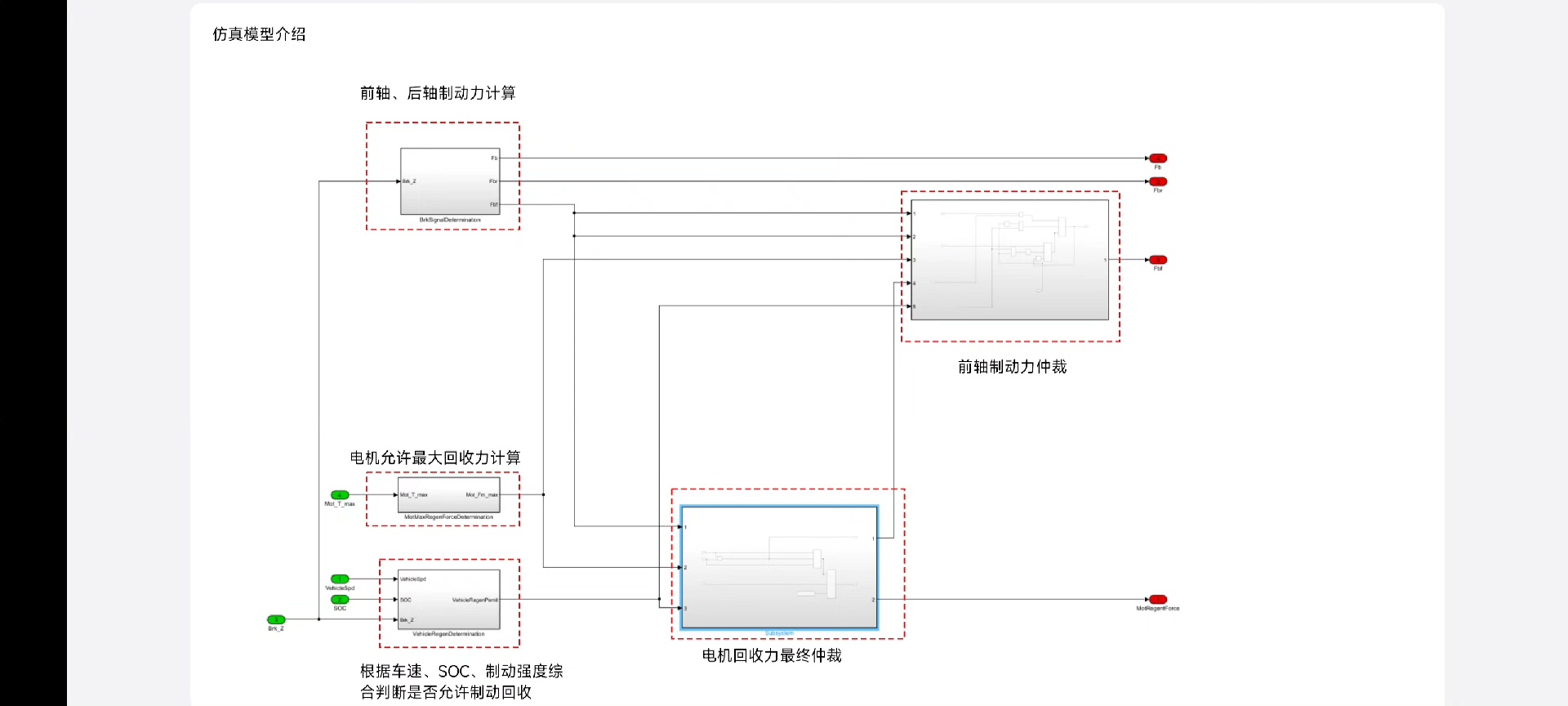

模型搭建

在Simulink中，我们可以从基础模块库中搭建汽车制动系统模型。首先，构建一个简单的车辆动力学模型，包括车身模块、车轮模块等。车身模块用于模拟整车的惯性特性，车轮模块则考虑轮胎与地面的摩擦力等因素。

比如，创建一个简单的车轮转动惯量模块，代码（以MATLAB脚本形式简单示意其原理）如下：

matlab 复制代码

% 定义车轮转动惯量参数
wheel_mass = 10; % 车轮质量，单位：kg
wheel_radius = 0.3; % 车轮半径，单位：m
% 计算车轮转动惯量，对于实心圆盘，转动惯量I = 0.5 * m * r^2
wheel_inertia = 0.5 * wheel_mass * wheel_radius^2;

这段代码通过给定车轮的质量和半径，计算出车轮的转动惯量，在Simulink模型中，这一参数会影响车轮在制动过程中的转速变化。

制动力分配模块

在制动力分配模块中，我们可以根据理想制动力分配曲线来编写逻辑。以下是简单的理想制动力分配代码示例：

matlab 复制代码

% 假设已知整车质量m，轴距L，质心到前轴距离a，质心到后轴距离b，制动减速度a_brake
m = 1500; % 整车质量，单位：kg
L = 2.8; % 轴距，单位：m
a = 1.4; % 质心到前轴距离，单位：m
b = 1.4; % 质心到后轴距离，单位：m
a_brake = -5; % 制动减速度，单位：m/s^2

% 计算前轴理想制动力Fxb1
Fxb1 = m * a_brake * b / L + m * 9.81 * a / L;
% 计算后轴理想制动力Fxb2
Fxb2 = m * a_brake * a / L + m * 9.81 * b / L;

这段代码依据车辆的基本参数（质量、轴距、质心位置）以及制动减速度，计算出前后轴的理想制动力。在Simulink中，我们可以将这些计算逻辑封装成一个子系统模块，输入整车参数和制动减速度信号，输出前后轴的理想制动力。

制动能量回收模块

对于制动能量回收模块，以电动汽车为例，我们需要考虑电机的发电特性。假设电机的发电效率为eta，在制动时，车轮的旋转带动电机发电，产生的电能可以通过以下代码简单估算：

matlab 复制代码

% 假设已知车轮转速omega，电机转矩T，发电效率eta
omega = 50; % 车轮转速，单位：rad/s
T = 100; % 电机转矩，单位：N·m
eta = 0.8; % 发电效率

% 计算发电功率P
P = eta * T * omega;

在Simulink模型中，我们可以将车轮转速和电机转矩作为输入信号，通过该计算逻辑得到发电功率信号，进而模拟制动能量回收过程中产生的电能。

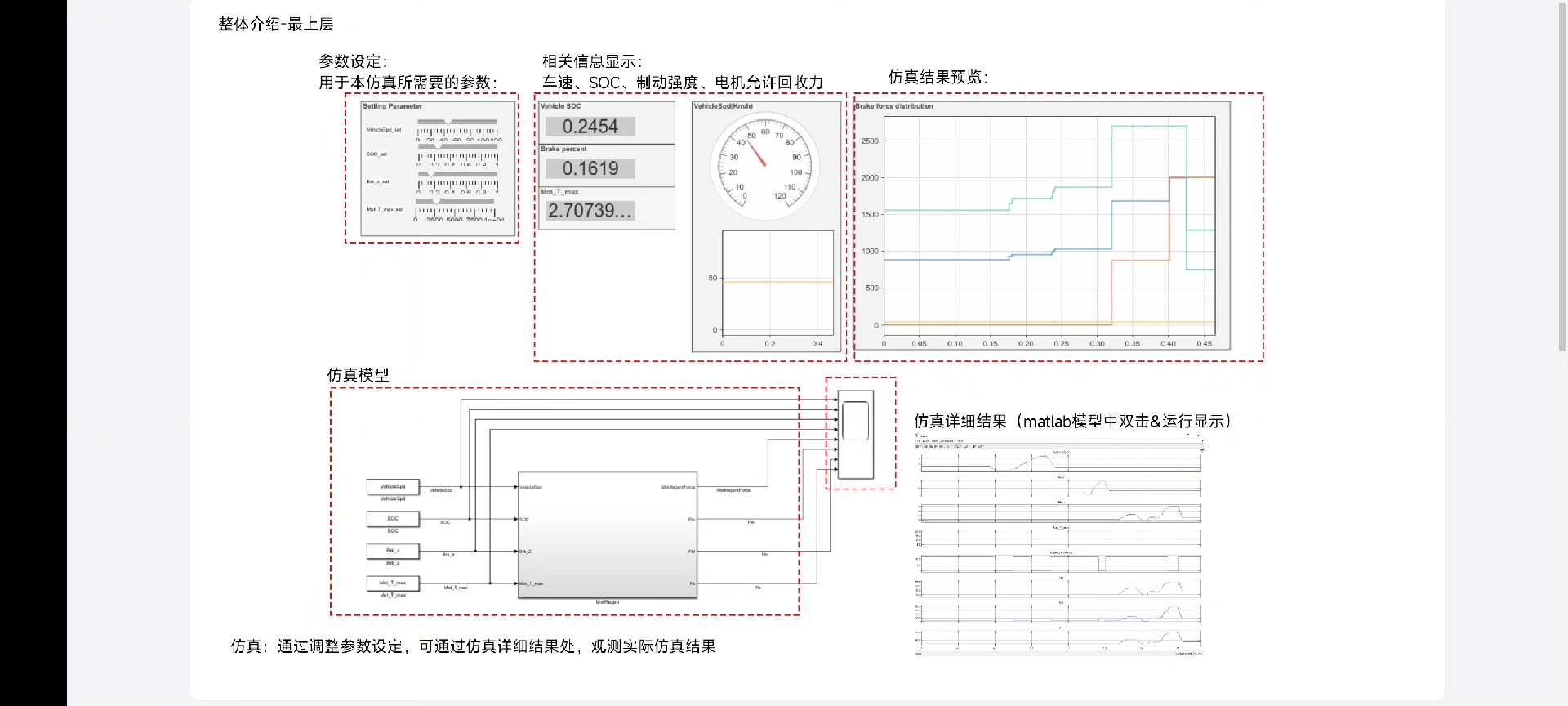

仿真结果与分析

通过运行搭建好的Simulink模型，我们可以得到汽车在不同制动工况下的制动力分配情况以及制动能量回收效果。例如，在紧急制动工况下，观察前后轴制动力是否能按照预期的分配策略进行，是否会出现车轮抱死等不稳定情况。对于制动能量回收，分析不同车速、不同制动强度下回收的能量大小，以评估能量回收系统的性能。

通过MATLAB和Simulink的结合，我们为汽车制动力分配和制动能量回收的研究提供了一个直观且有效的平台，能够快速验证各种理论和算法，为汽车制动系统的优化设计提供有力支持。
