五台腾讯云轻量服务器高可用架构方案（宝塔面板+宝塔WAF）

配备：两台源站服务器、两台WAF防护服务器和一台数据库服务器，同时考虑内网互联、文件同步、数据库主从以及后期扩展性。

一、架构设计概述

1.1 整体架构图

用户请求 → 腾讯云CLB (可选) → WAF服务器1 (宝塔云WAF)
                     ↘ WAF服务器2 (宝塔云WAF)
                          ↘ 源站服务器1 (宝塔面板)
                          ↘ 源站服务器2 (宝塔面板)
数据库服务器 (MySQL主从/主主)

1.2 服务器角色分配

• WAF服务器：2台，部署宝塔云WAF，实现流量清洗和安全防护

• 源站服务器：2台，部署宝塔面板和业务应用，处理实际业务请求

• 数据库服务器：1台，部署MySQL数据库，可配置为主从或主主复制

二、详细实施步骤

2.1 基础环境准备

2.1.1 服务器初始化

1. 在所有五台腾讯云轻量服务器上：

   • 确保内网互通（腾讯云内网默认互通）

   • 设置主机名便于识别：waf1, waf2, web1, web2, db1

   • 配置SSH密钥登录，禁用密码登录

   • 统一时区和时间同步（安装ntpdate）

2.1.2 宝塔面板安装

在两台源站服务器(web1, web2)和两台WAF服务器(waf1, waf2)上安装宝塔面板：

# CentOS安装命令
yum install -y wget && wget -O install.sh http://download.bt.cn/install/install_6.0.sh && sh install.sh

安装完成后：

• 记录面板访问地址、用户名和密码

• 开放宝塔面板所需端口（默认8888）

• 在安全组中限制只允许特定IP访问面板

2.2 WAF服务器配置

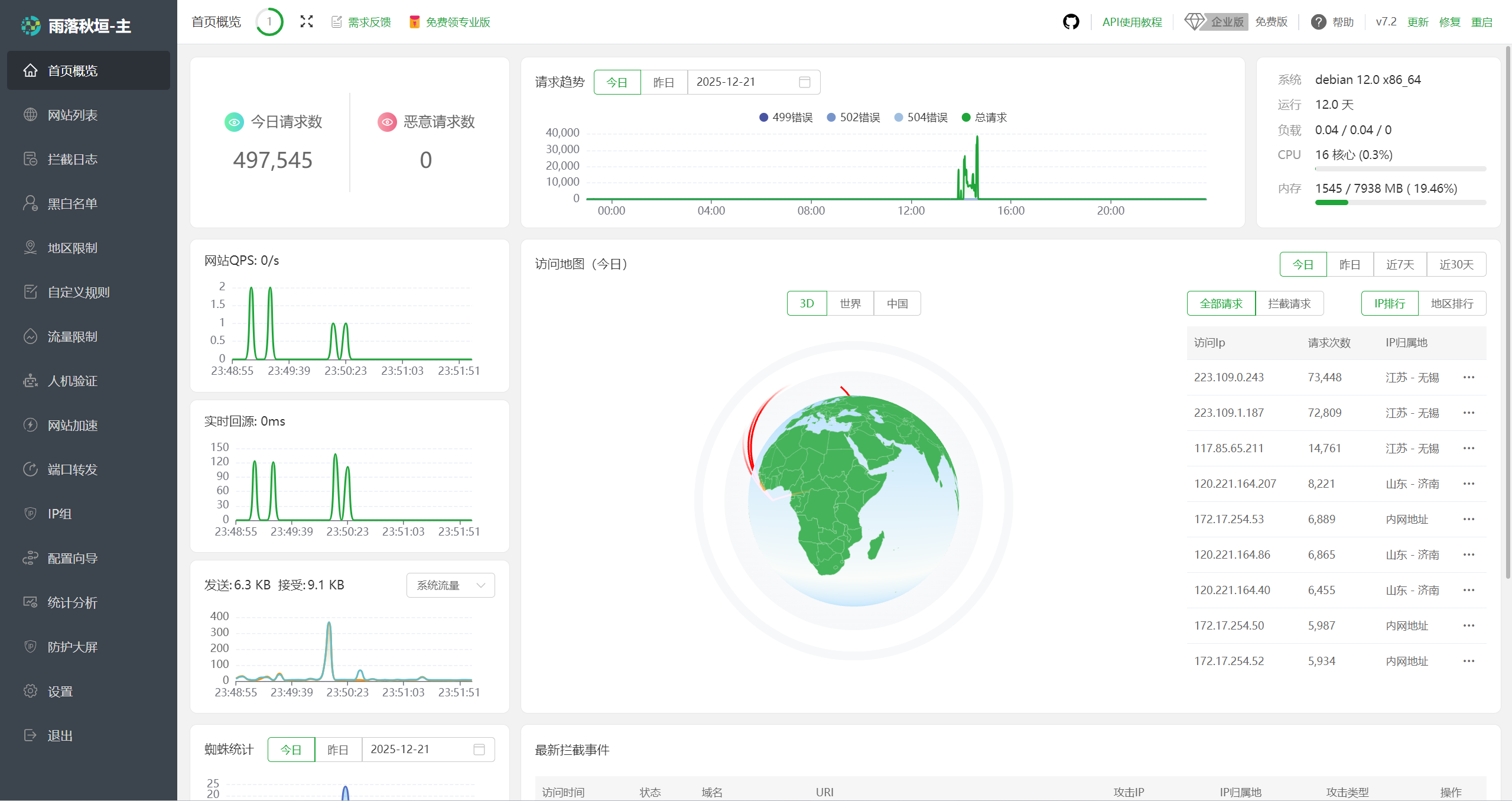

WAF主图：

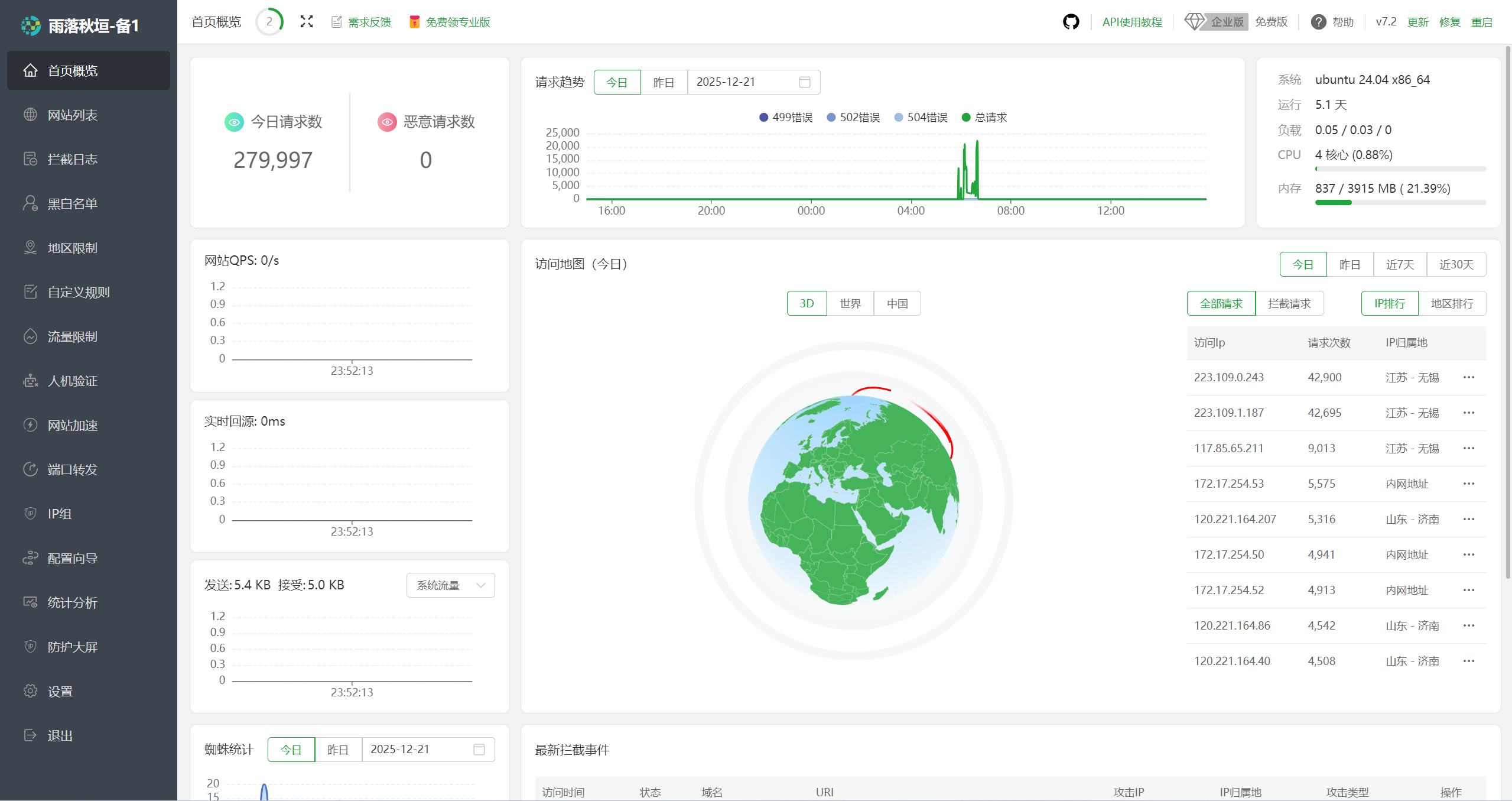

WAF备图：

2.2.1 宝塔云WAF安装

在两台WAF服务器上执行：

URL= https://download.bt.cn/cloudwaf/scripts/install_cloudwaf.sh && if [ -f /usr/bin/curl ];then curl -sSO "$URL" ;else wget -O install_cloudwaf.sh "$URL";fi;bash install_cloudwaf.sh

安装完成后：

1. 登录宝塔云WAF控制台

2. 添加防护域名（您的业务域名）

3. 配置源站信息（指向两台源站服务器的内网IP）

4. 设置回源协议（HTTP/HTTPS）

5. 开启核心防护功能（SQL注入、XSS、CC攻击等）

2.2.2 DNS配置

将您的业务域名DNS解析指向宝塔云WAF提供的CNAME地址：

• uniomo.com → your-site-id.cdn.baota.com

• www.uniomo.com → your-site-id.cdn.baota.com

2.2.3 高可用配置

1. 在两台WAF服务器上配置相同的防护规则

2. 可以使用腾讯云CLB（负载均衡）将流量分发到两台WAF（可选）

3. 配置健康检查，确保故障自动切换

2.3 源站服务器配置

2.3.1 基础服务安装

在两台源站服务器上通过宝塔面板安装：

• Nginx/Apache（建议Nginx 1.20+）

• PHP（根据业务需求选择版本）

• 其他依赖软件（如Redis、Memcached等）

2.3.2 网站部署

1. 通过宝塔面板创建网站

2. 上传业务代码

3. 配置伪静态、SSL证书等

4. 设置文件权限和目录保护

2.3.3 源站安全加固

1. 配置防火墙只允许来自WAF服务器内网IP的访问

   # 示例：只允许WAF服务器内网IP访问80端口
   ufw allow from 10.0.0.0/24 to any port 80
   ufw deny 80
   ufw enable

2. 关闭不必要的服务和端口

3. 配置SSH只允许密钥登录

2.4 数据库服务器配置

2.4.1 MySQL安装与配置

1. 通过宝塔面板安装MySQL（建议5.7或8.0版本）

2. 修改MySQL配置文件my.cnf：

   [mysqld]
   server-id=1
   log-bin=mysql-bin
   binlog-format=ROW
   binlog-do-db=您的数据库名
   expire_logs_days=7

3. 重启MySQL服务

4. 创建数据库和用户，并设置权限

2.4.2 数据库主从配置（扩展准备）

虽然目前只有一台数据库服务器，但可以预先配置为主服务器，为后期扩展从服务器做准备：

1. 在主库上创建复制用户：

   CREATE USER 'replica'@'%' IDENTIFIED BY 'StrongPassword123!';
   GRANT REPLICATION SLAVE ON *.* TO 'replica'@'%';
   FLUSH PRIVILEGES;

2. 获取主库二进制日志位置：

   FLUSH TABLES WITH READ LOCK;
   SHOW MASTER STATUS;

   记录File和Position值，然后解锁：

   UNLOCK TABLES;

2.5 文件同步方案

2.5.1 源站服务器间文件同步

使用lsyncd+rsync实现实时文件同步：

1. 在两台源站服务器上安装lsyncd和rsync：

   yum install epel-release -y
   yum install lsyncd rsync -y

2. 配置SSH免密登录互信：

   ssh-keygen
   ssh-copy-id -i ~/.ssh/id_rsa.pub root@另一台服务器IP

3. 在web1上配置lsyncd同步到web2：

   -- /etc/lsyncd.conf
   settings {
       logfile = "/var/log/lsyncd/lsyncd.log",
       statusFile = "/var/log/lsyncd/lsyncd.status",
       nodaemon = false,
       inotifyMode = "CloseWrite",
       maxProcesses = 1,
   }

   sync {
       default.rsyncssh,
       source = "/www/wwwroot", -- 网站根目录
       host = "root@web2内网IP",
       targetdir = "/www/wwwroot",
       delete = true,
       delay = 15,
       rsync = {
           archive = true,
           compress = true,
           _extra = {"--bwlimit=10000"}, -- 限制带宽10MB/s
       },
       ssh = {
           port = 22,
       }
   }

4. 在web2上配置反向同步到web1，确保双向同步

5. 启动lsyncd服务：

   systemctl start lsyncd
   systemctl enable lsyncd

2.5.2 文件备份策略

1. 配置宝塔面板的定期备份功能，将网站文件和数据库备份到COS或其他存储

2. 设置备份保留策略（如保留最近7天备份）

3. 定期测试备份恢复流程

2.6 数据库访问配置

1. 在源站服务器上配置应用连接数据库：

   • 使用数据库服务器的内网IP

   • 使用专用数据库用户（非root）

   • 限制连接数，使用连接池

2. 配置数据库防火墙：

   • 只允许源站服务器的内网IP访问3306端口

   • 禁止公网访问数据库

三、高可用与扩展方案

3.1 WAF层扩展

1. 横向扩展：随时可以增加更多WAF服务器，只需：

   • 在新服务器上安装宝塔云WAF

   • 配置相同的防护规则

   • 更新DNS或负载均衡配置

2. 负载均衡：

   • 可以使用腾讯云CLB在前端分发流量到多台WAF

   • 配置健康检查自动剔除故障节点

3.2 源站层扩展

1. 横向扩展：增加更多源站服务器：

   • 在新服务器上安装相同环境

   • 通过lsyncd加入文件同步集群

   • 更新WAF回源配置，添加新服务器IP

2. 无状态设计：

   • 确保应用设计为无状态，会话数据存储在Redis等共享存储中

   • 上传文件统一存储到共享目录或对象存储

3.3 数据库层扩展

3.3.1 主从复制扩展

1. 增加从库服务器：

   • 安装相同版本MySQL

   • 配置my.cnf：

     [mysqld]
     server-id=2  # 确保每个服务器ID唯一
     relay-log=relay-bin
     read-only=1  # 从库设为只读

   • 配置主从复制：

     CHANGE MASTER TO
     MASTER_HOST='主库内网IP',
     MASTER_USER='replica',
     MASTER_PASSWORD='StrongPassword123!',
     MASTER_LOG_FILE='mysql-bin.000001',
     MASTER_LOG_POS=12345;

     START SLAVE;

2. 读写分离：

   • 在应用层配置读写分离，写操作指向主库，读操作指向从库

   • 或使用ProxySQL等中间件实现自动读写分离

3.3.2 主主复制（可选）

对于需要双向同步的场景，可以配置主主复制：

1. 在两台数据库服务器上都配置：

   [mysqld]
   server-id=1  # 另一台设为2
   log-bin=mysql-bin
   auto-increment-increment = 2
   auto-increment-offset = 1  # 另一台设为2

2. 互相配置为对方的从库

3.3.3 数据库分片

当数据量非常大时，可以考虑：

1. 垂直分片：按业务拆分不同数据库

2. 水平分片：按数据特征拆分到不同服务器

3. 使用ShardingSphere等中间件管理分片

3.4 监控与告警

1. 基础监控：

   • 使用宝塔面板自带的监控功能

   • 或部署Prometheus+Grafana监控集群

2. 业务监控：

   • 监控关键业务接口

   • 设置HTTP状态码、响应时间告警

3. 日志收集：

   • 使用ELK（Elasticsearch+Logstash+Kibana）收集和分析日志

   • 或使用腾讯云日志服务

四、安全加固方案

4.1 网络安全

1. 防火墙规则：

   • WAF服务器：开放80/443端口（公网），限制管理端口访问

   • 源站服务器：只允许WAF服务器内网IP访问业务端口

   • 数据库服务器：只允许源站服务器内网IP访问3306端口

2. 安全组策略：

   • 遵循最小权限原则

   • 定期审计安全组规则

4.2 应用安全

1. 定期更新：

   • 定期更新操作系统、宝塔面板、PHP、Nginx等软件

   • 关注安全公告，及时修补漏洞

2. WAF规则优化：

   • 根据业务特点调整WAF规则敏感度

   • 定期审查WAF拦截日志，优化规则

3. 防篡改措施：

   • 启用宝塔防篡改插件

   • 关键文件设置只读权限

4.3 数据安全

1. 加密传输：

   • 全站启用HTTPS

   • 数据库连接使用SSL加密

2. 备份策略：

   • 每日全量备份+增量备份

   • 异地备份（如腾讯云COS）

   • 定期测试备份恢复

3. 敏感数据保护：

   • 数据库敏感字段加密

   • 配置文件与密码分离

五、日常维护与故障处理

5.1 日常维护任务

1. 定期检查：

   • 磁盘空间使用情况

   • 内存和CPU使用率

   • 网络带宽使用

2. 日志轮转：

   • 配置logrotate定期压缩和清理旧日志

   • 关键日志长期存档

3. 性能优化：

   • 定期优化数据库表

   • 清理缓存和临时文件

5.2 故障处理流程

1. 故障识别：

   • 监控告警触发

   • 用户反馈问题

2. 故障定位：

   • 检查系统日志、应用日志

   • 使用top、netstat、ss等工具分析

3. 故障恢复：

   • 优先恢复服务（如切换备用节点）

   • 再分析根本原因

4. 事后复盘：

   • 记录故障处理过程

   • 制定预防措施

六、成本优化建议

1. 合理利用轻量服务器：

   • 根据业务流量选择合适的配置

   • 利用腾讯云轻量服务器的流量包特性

2. 资源调度：

   • 非高峰期降低资源配置

   • 使用自动伸缩策略

3. 存储优化：

   • 冷热数据分离

   • 使用COS存储静态资源

4. 带宽优化：

   • 启用GZIP压缩

   • 使用CDN加速静态资源

七、总结

本方案基于五台腾讯云轻量服务器构建了一个高可用、易扩展的Web架构，主要特点包括：

1. 安全防护：通过双WAF节点实现流量清洗和安全防护

2. 高可用源站：双源站+实时文件同步，确保业务连续性

3. 数据库可扩展：预先配置主从复制，便于后期扩展

4. 全内网互联：利用腾讯云内网无带宽限制特性，实现高速数据传输

5. 灵活扩展：每层都可独立扩展，满足业务增长需求

一下是扩展后的效果图：
