配置 M580 PLC 的网络模块时，可能因各种原因忘了模块的 IP 地址。
而 M580 PLC 的编程软件 Unity Pro没有 IP 扫描功能。
Unity Pro 新版为 Control Expert
Control expert 的 topology manager 拓扑管理器软件有扫描功能，但这个软件授权需要额外收费哦
因此需要通过其他方法，免费、快捷的获取到模块网口的 IP 地址
软件 & 硬件连接
抓包软件：Wireshark
这个是做计科、网工、运维必备软件了，免费开源、功能强大的网络抓包和分析软件
官网地址：https://www.wireshark.org/download.html

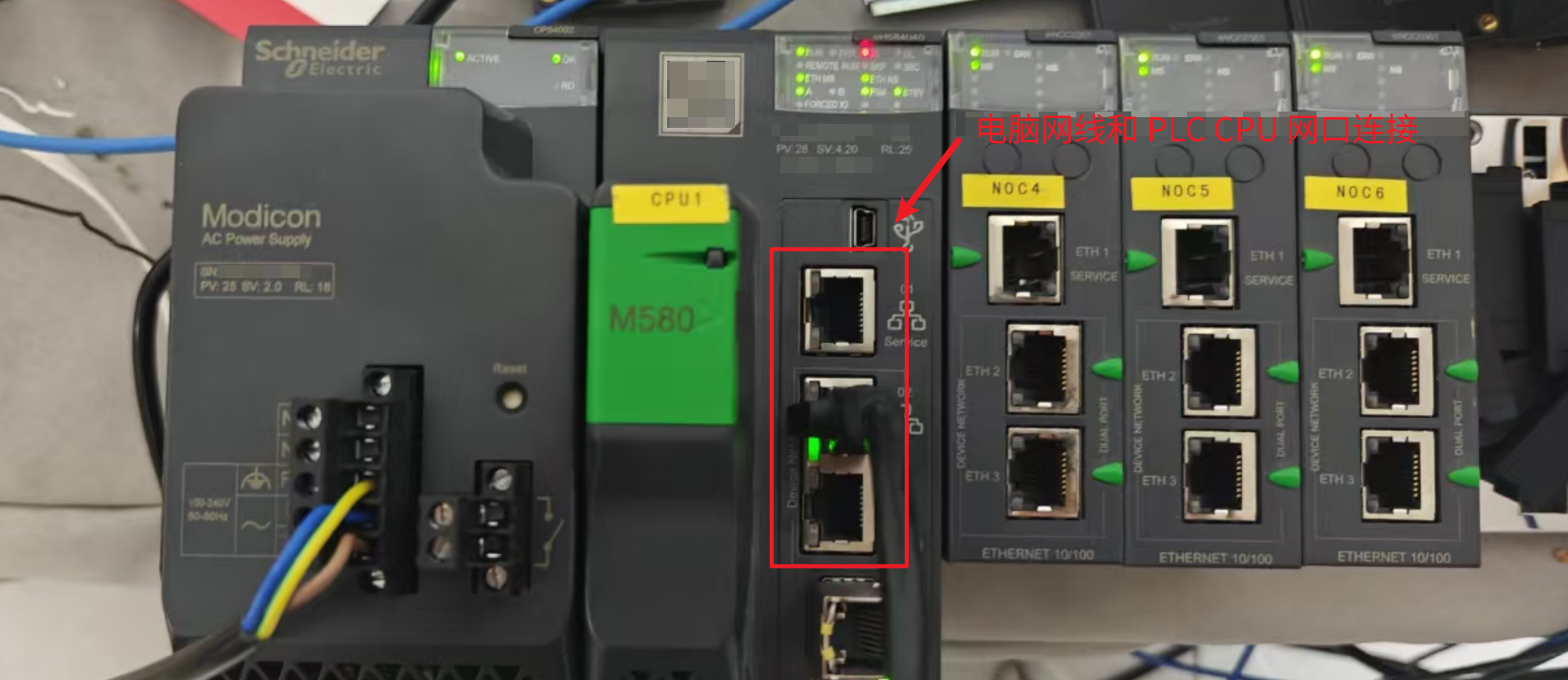

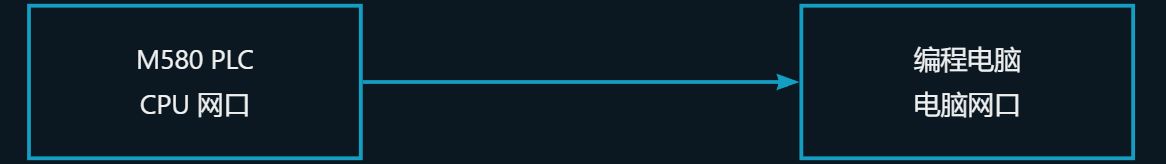

硬件连接：将 M580 PLC 的 CPU 模块上任意一个网口，连接到编程电脑的网口
操作流程
| 操作步骤 | 截图说明 |
|---|---|

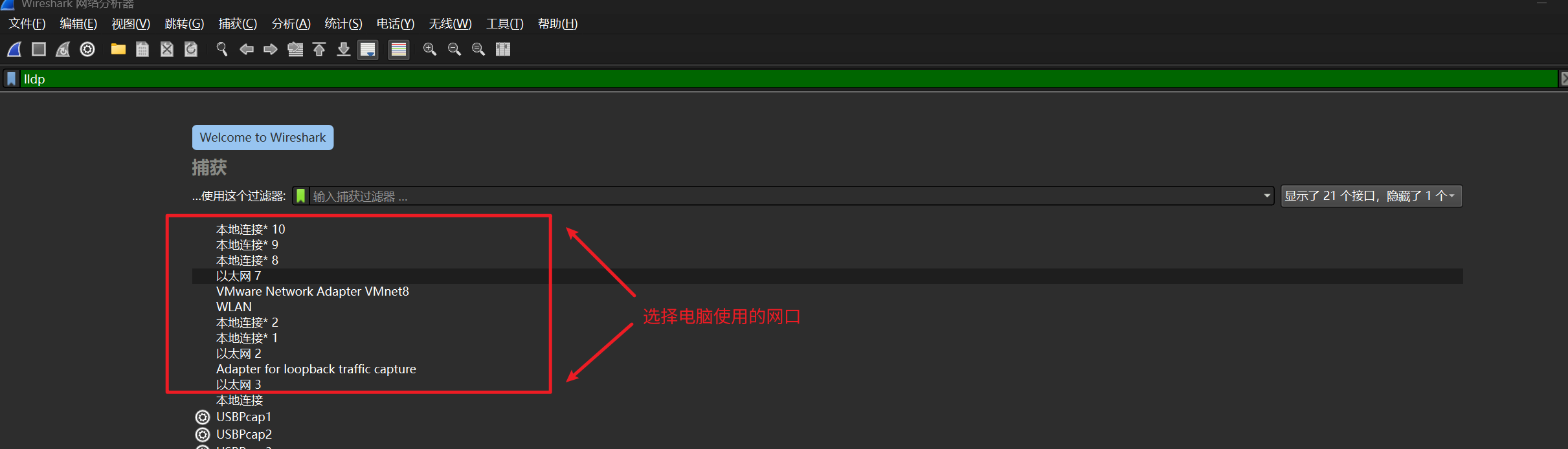

| 1. 打开 Wireshark 抓包软件 2. 选择电脑的对应网口 |  |

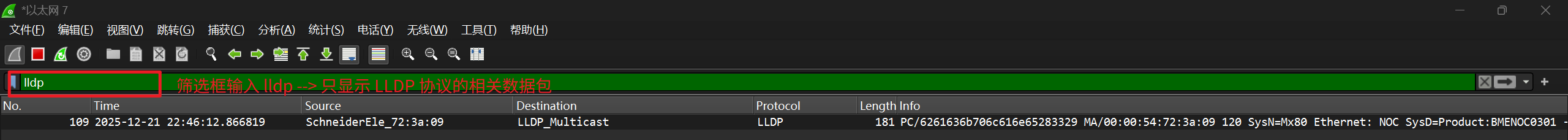

3. 筛选界面输入lldp 4. 等待 M580 PLC 网口发送 LLDP 协议数据包 |
 |

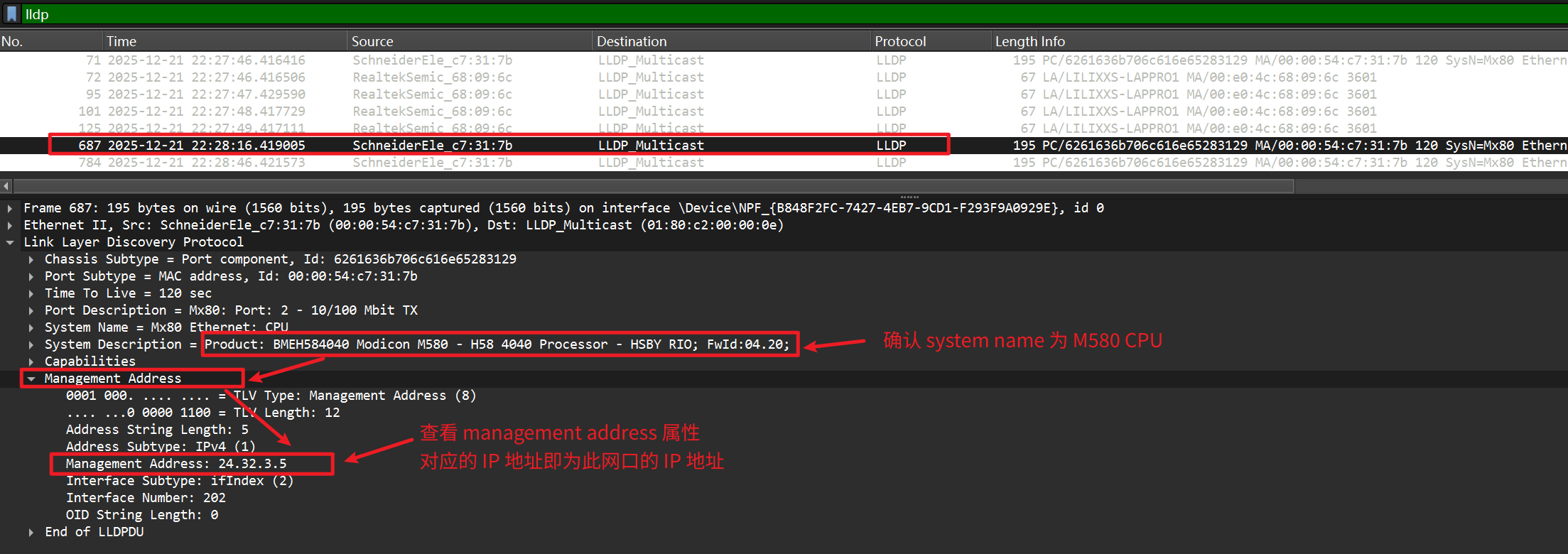

5. 在 Wireshak 抓包界面查看筛选到的数据，查找 source为 schneider_Elec 开头的数据包 6. 点击查看详情，确认System Description为Modicon M580 7. 找到management address(管理地址)，此即为对应网口的 IP 地址 |
 |

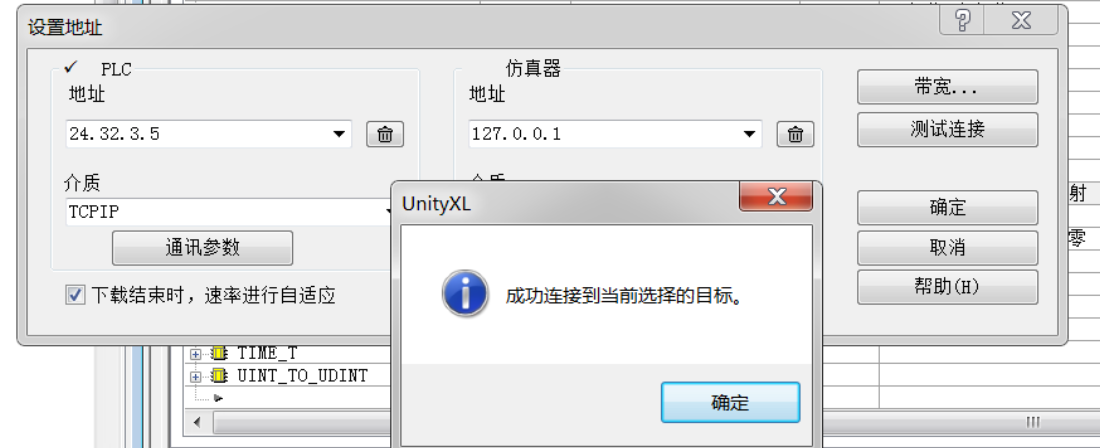

| 8. 验证：在 PLC 编程软件（这里是 Unity Pro XL V13.1）中测试连接，连接成功 注意：这里要先修改电脑网卡 IP 地址，然后使用 ping 指令测试，保证能连上对应模块 |  |
附录
确定电脑的网口
如果不确定是哪个网口，可以打开系统设置 --> 更改适配器选项
- 开始带单打开
终端或终端（管理员）

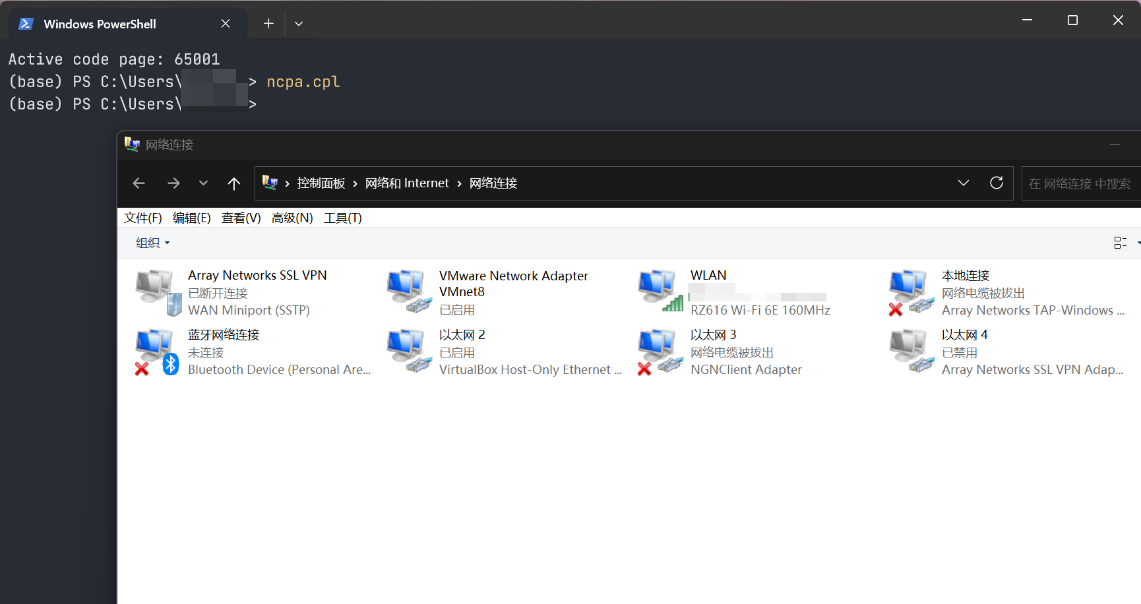

- 在终端中输入
ncpa.cpl，即可打开传统版的"适配器选项"界面
- 界面中的名称，如"以太网2"、"以太网3"、"以太网4"即为 Wireshark 抓包软件的名称
M580 系列 PLC 不同模块信息
不同模块通过 LLDP 发送的数据中，详情中的System Description不同
可通过System Description识别对应的模块型号、模块固件版本等信息
| 操作步骤 | 截图说明 |
|---|---|

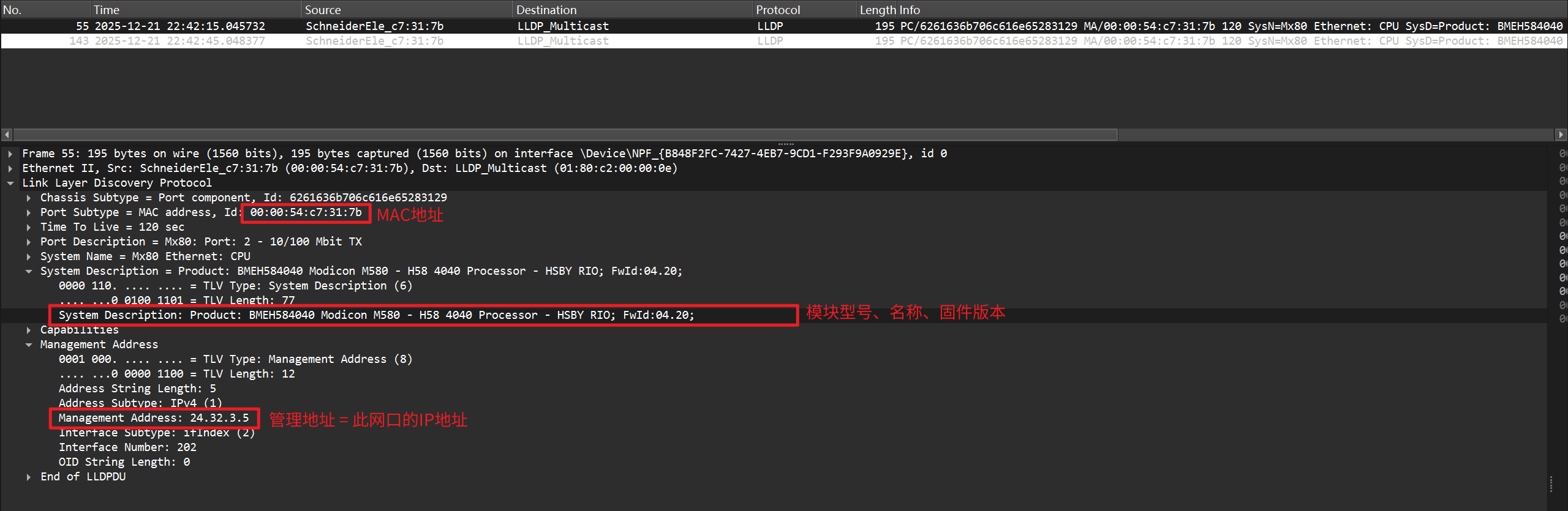

| M580 CPU 网口 |  System Description = Product: BMEH584040 - H58 4040 Processor - HSBY RIO; FwId:04.20; 可获取以下信息： + 模块型号（连接的网口的模块型号） = BMEH584040 + 产品名称介绍 Product = H58 4040 Processor - HSBY RIO + 固件版本 FwId = V4.20 |
| NOC0301 网卡模块网口 |  System Description = Product:BMENOC0301 - Ethernet Communication Module; FwId:02.20; 可获取以下信息： + 模块型号（连接的网口的模块型号） = BMENOC0301 + 产品名称介绍 Product = Ethernet Communication Module + 固件版本 FwId = V2.20 |
