前言

Qt 作为一款功能强大的跨平台 C++ 图形用户界面应用程序开发框架，凭借其优异的封装性、丰富的组件库以及独特的信号槽机制，在嵌入式、桌面软件及工业控制领域占据了核心地位。针对 Qt 5.14.0 版本的安装、项目构建、对象模型及核心交互逻辑，本文将进行详尽的技术分析与实战引导。

第一章：Qt SDK 的环境搭建与配置

开发环境的稳定性是软件构建的基石。Qt SDK（Software Development Kit）集成了编译器、调试器、集成开发环境（IDE）及必要的库文件。

1.1 获取安装包与镜像源选择

Qt 官方提供的下载通道位于 http://download.qt.io/archive/qt/。由于官方服务器物理距离较远，网络访问速度往往受限，建议使用国内高等教育机构维护的镜像站。

在清华大学开源软件镜像站中，通过路径 /qt/archive/qt/ 进入目录。镜像站同步了官方完整的文件结构，能够提供更加稳定的下载带宽。

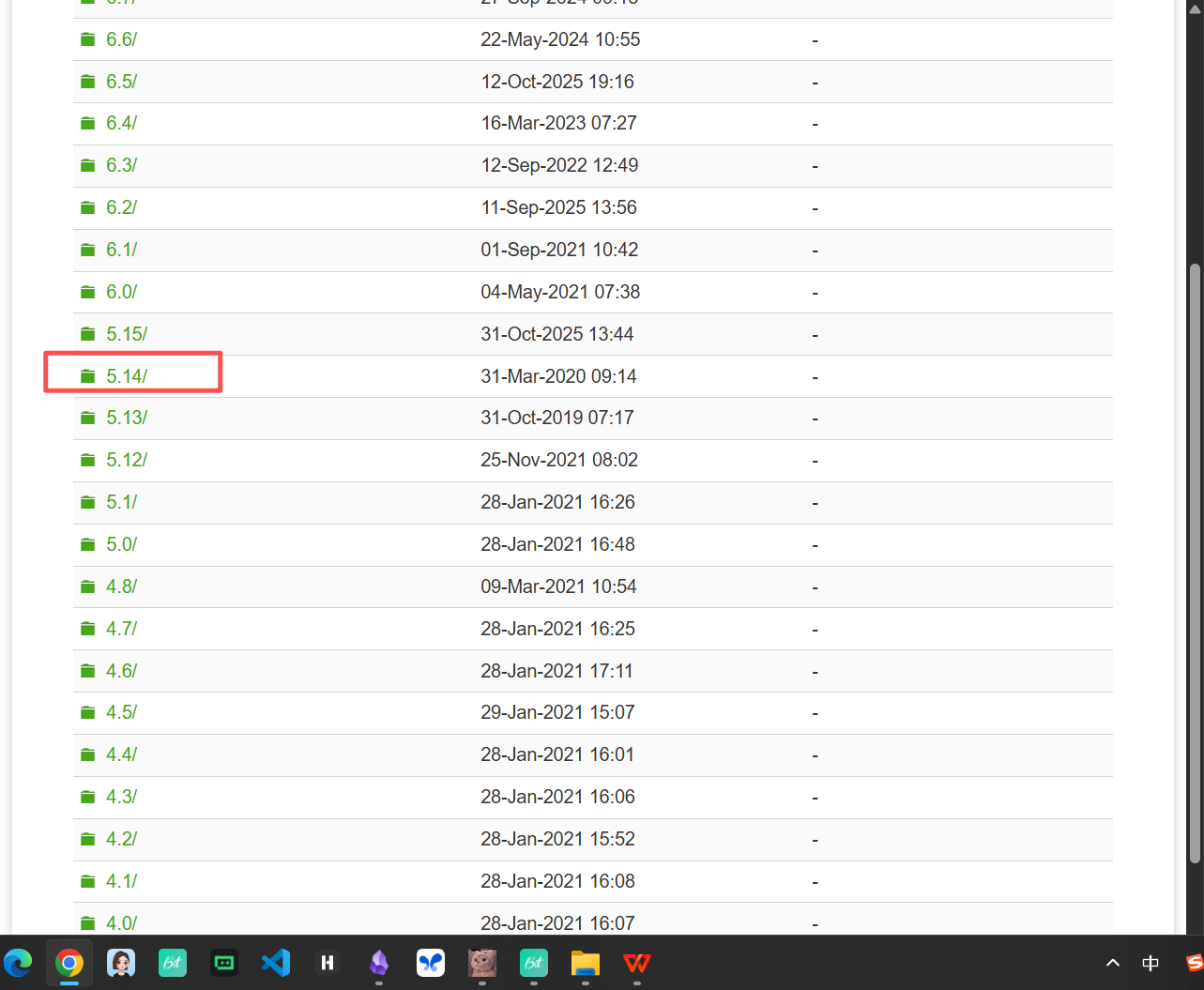

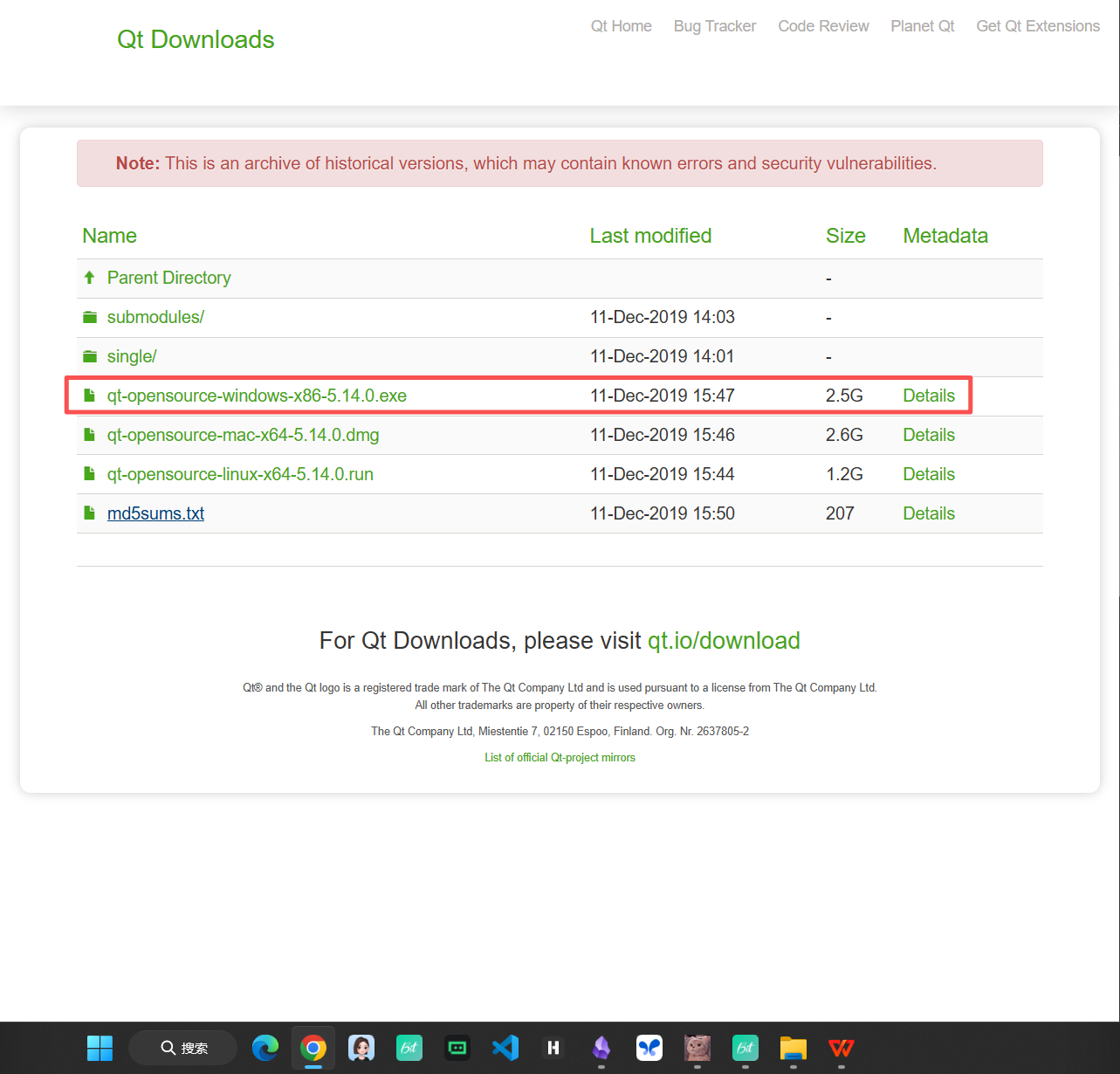

在版本列表中选择 5.14 目录，并下载对应的 Windows 平台可执行安装程序（.exe）。该文件包含了 Qt 库、Qt Creator 编辑器以及预编译器等全套开发组件。

1.2 安装向导与组件筛选

启动安装程序后，系统会初始化安装向导。

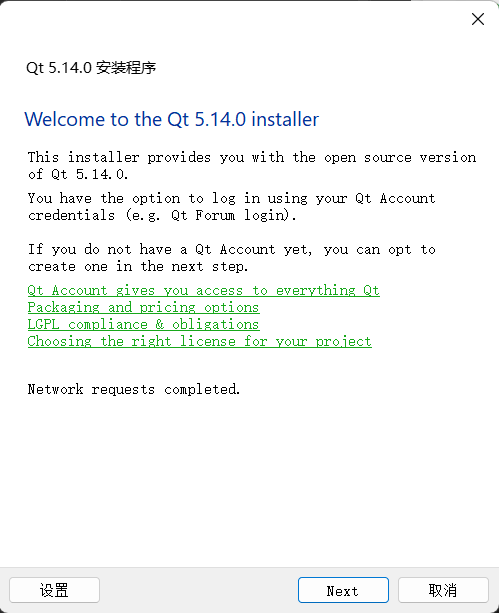

初始界面展示了 Qt 的版权信息与安装协议。点击"Next"进入下一步。

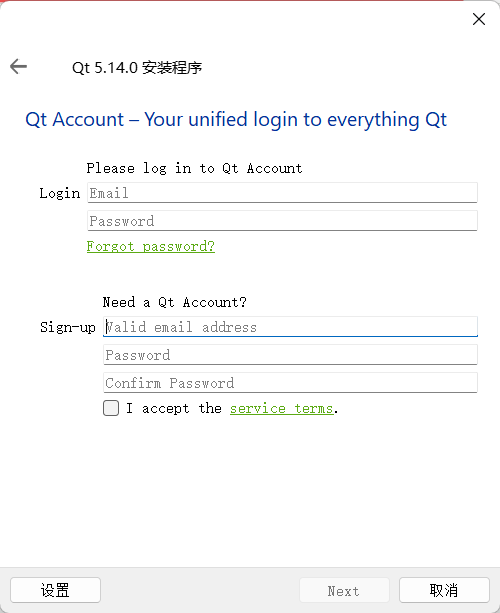

安装程序要求登录 Qt 账号。该步骤是官方为了统计用户分布情况及提供后续技术服务支持所设置的环节。

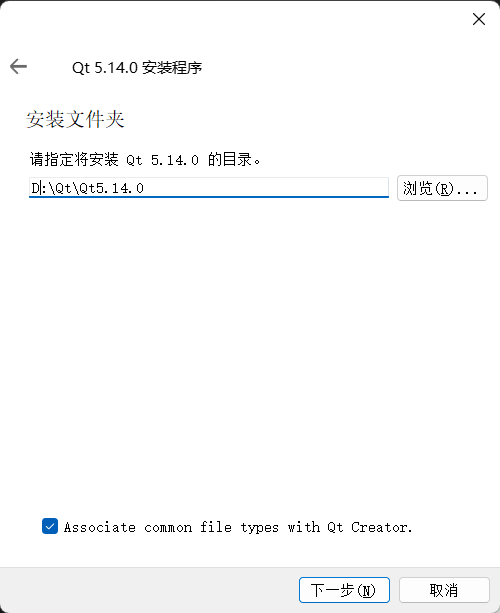

在账户验证完成后，需要确定安装路径。安装路径应避免包含中文字符或空格，以防后续编译器在定位库文件时发生路径解析错误。

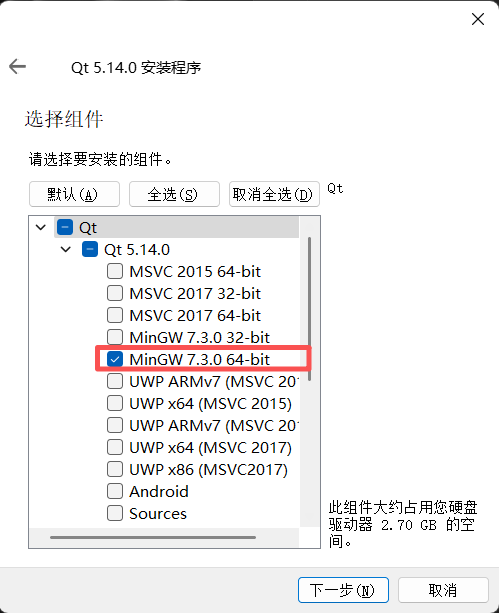

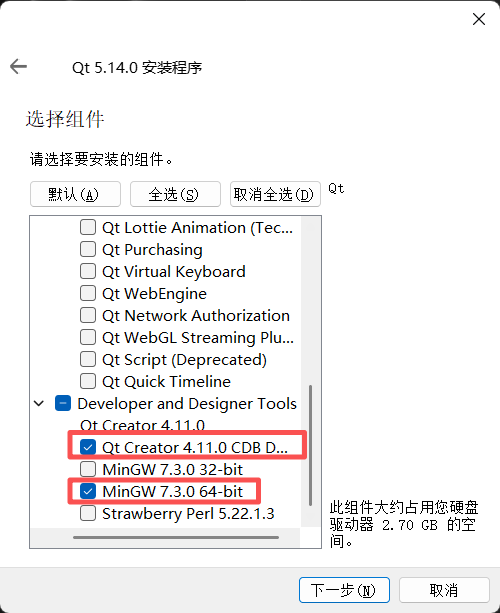

组件选择是安装过程中的关键步骤。在 Qt 5.14.0 的树形列表中，必须勾选 MinGW 7.3.0 64-bit。MinGW 是 Minimalist GNU for Windows 的缩写，它将 GNU 编译工具集（GCC）移植到了 Windows 平台，使开发者能够在没有商业编译器的情况下开发原生 Windows 程序。

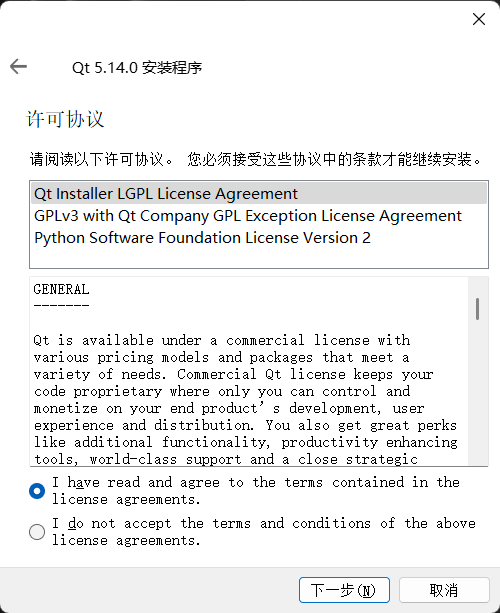

确认许可协议后，安装程序将进入最后的准备阶段。

界面显示的开始菜单快捷方式设置通常保持默认，以便在系统中快速定位开发工具。

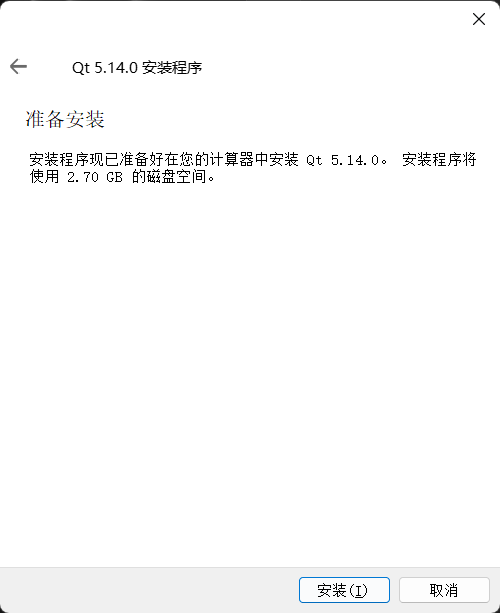

安装程序总结了即将写入磁盘的文件信息，点击安装按钮启动文件解压与部署。

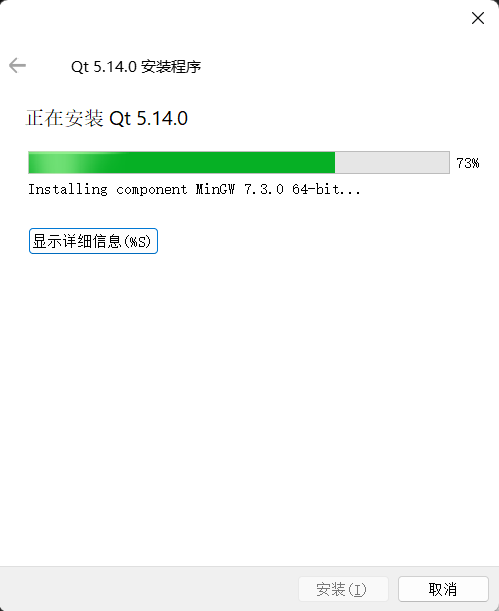

安装过程涉及数万个小型头文件与静态库的写入，耗时取决于存储设备的写入性能。

1.3 环境变量的配置原理

为了在命令行工具或第三方 IDE 中直接调用 Qt 编译链，必须将 Qt 的二进制 bin 目录添加到操作系统的环境变量 Path 中。

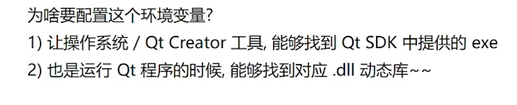

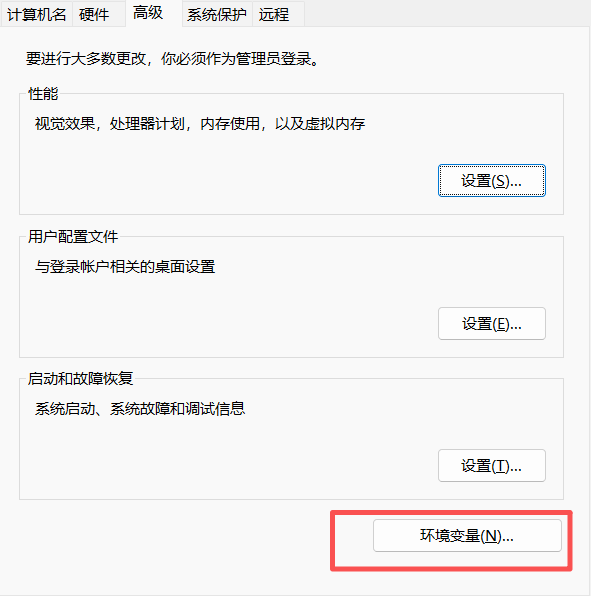

通过系统属性进入环境变量配置窗口。环境变量的作用是告诉操作系统，当用户输入一个可执行命令时，除了在当前目录下查找，还应该去哪些预定义的目录中寻找。

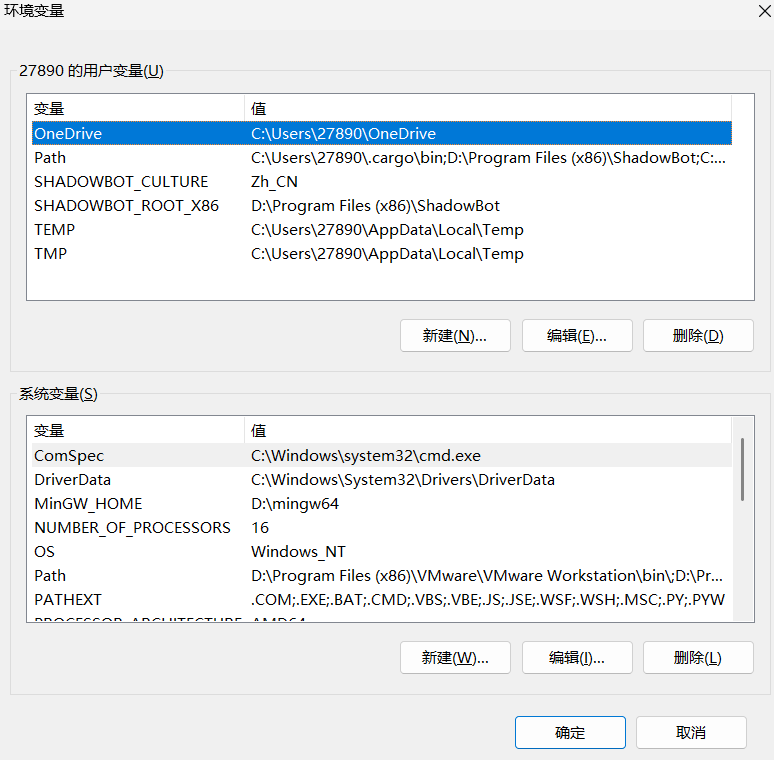

点击"环境变量"按钮，系统将弹出当前用户及系统的变量列表。

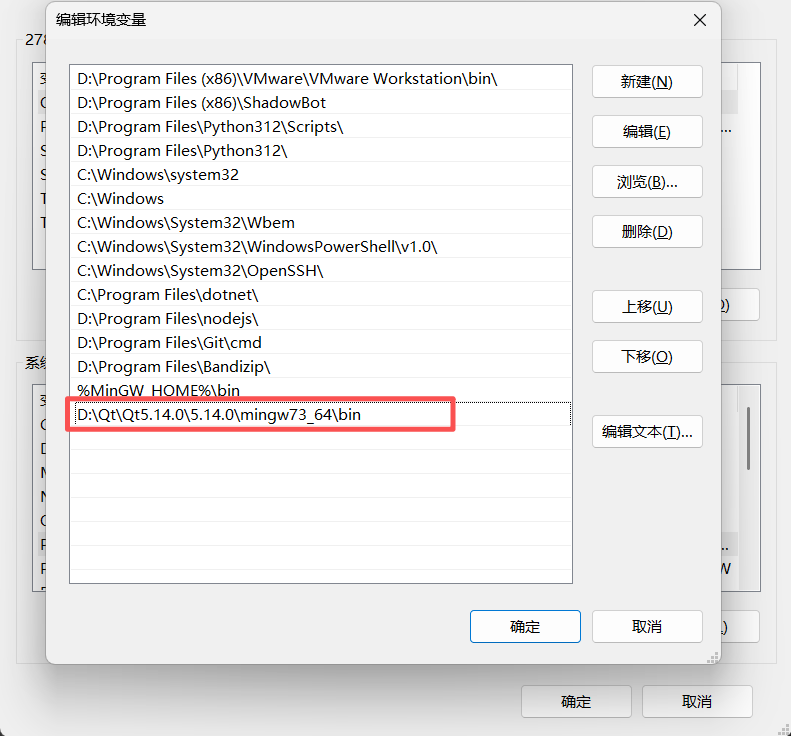

核心路径通常为 D:\Qt\Qt5.14.0\5.14.0\mingw73_64\bin。该目录下包含了 qmake.exe 以及大量的动态链接库（.dll）。

在系统变量的 Path 项中点击编辑，将上述路径新增至列表首部。通过连续点击确定完成设置，确保配置生效。

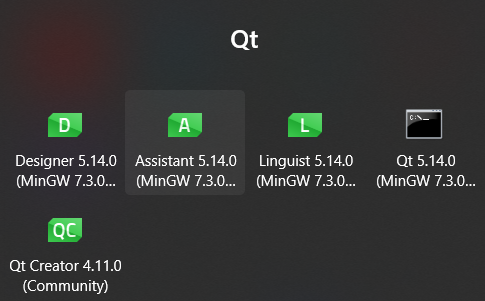

1.4 Qt 核心辅助工具概览

Qt SDK 并非单一的 IDE，而是一个完善的工具生态。

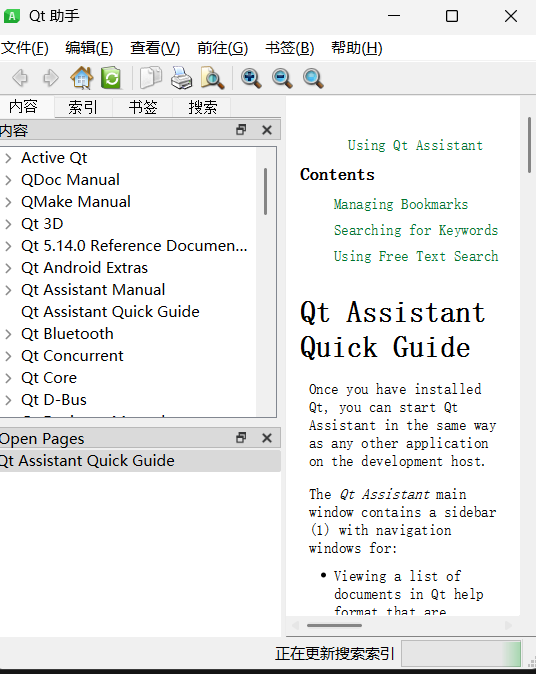

Assistant 是一个离线的技术文档查看器。它不仅包含了所有类的定义，还提供了大量的示例代码，是开发者在断网环境下最可靠的参考资源。

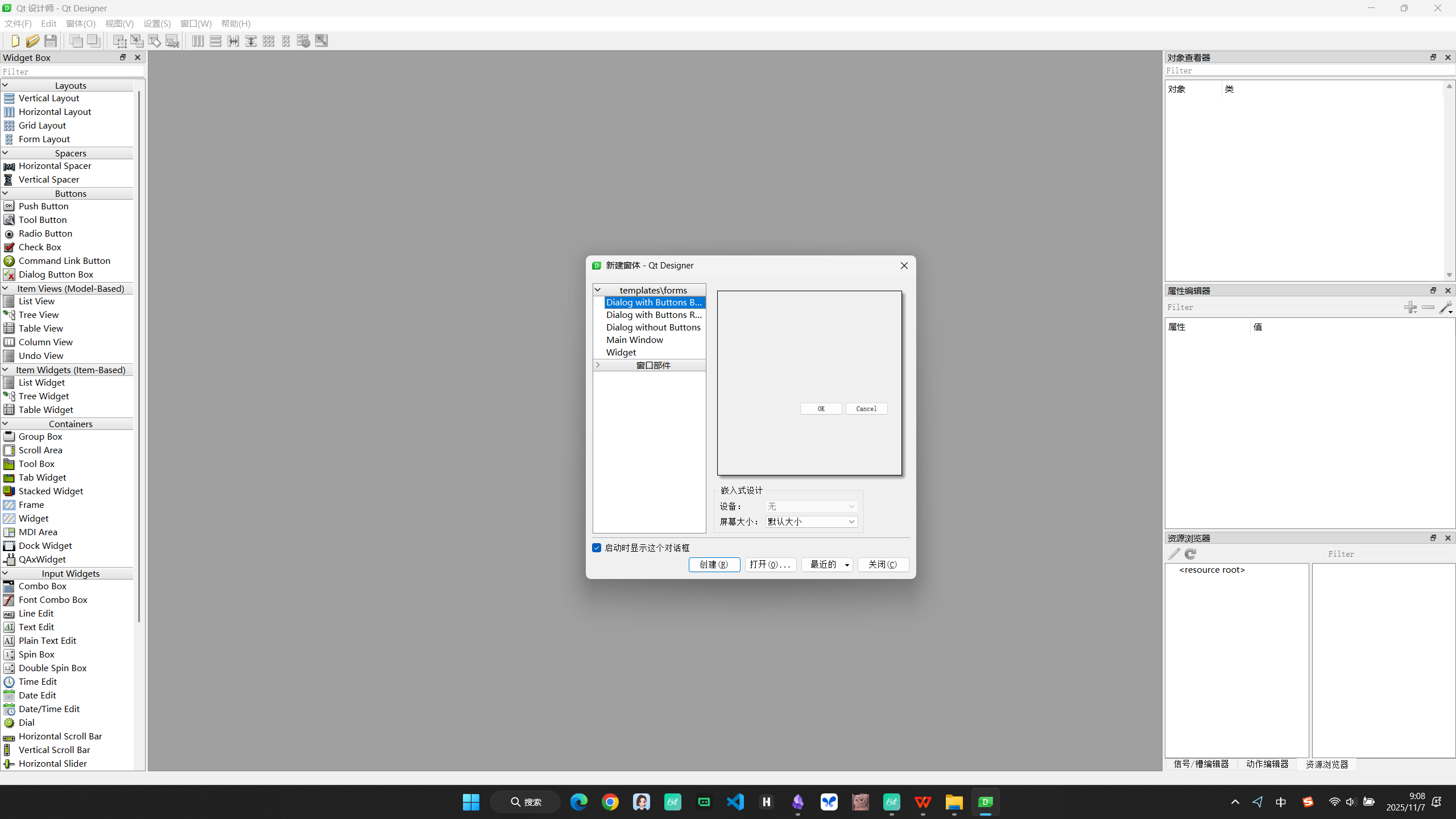

Designer 是专门用于 UI 界面设计的工具。它支持通过拖拽的方式排版控件，生成的 .ui 文件实际上是 XML 格式的界面描述文档，能够极大提高界面开发效率。

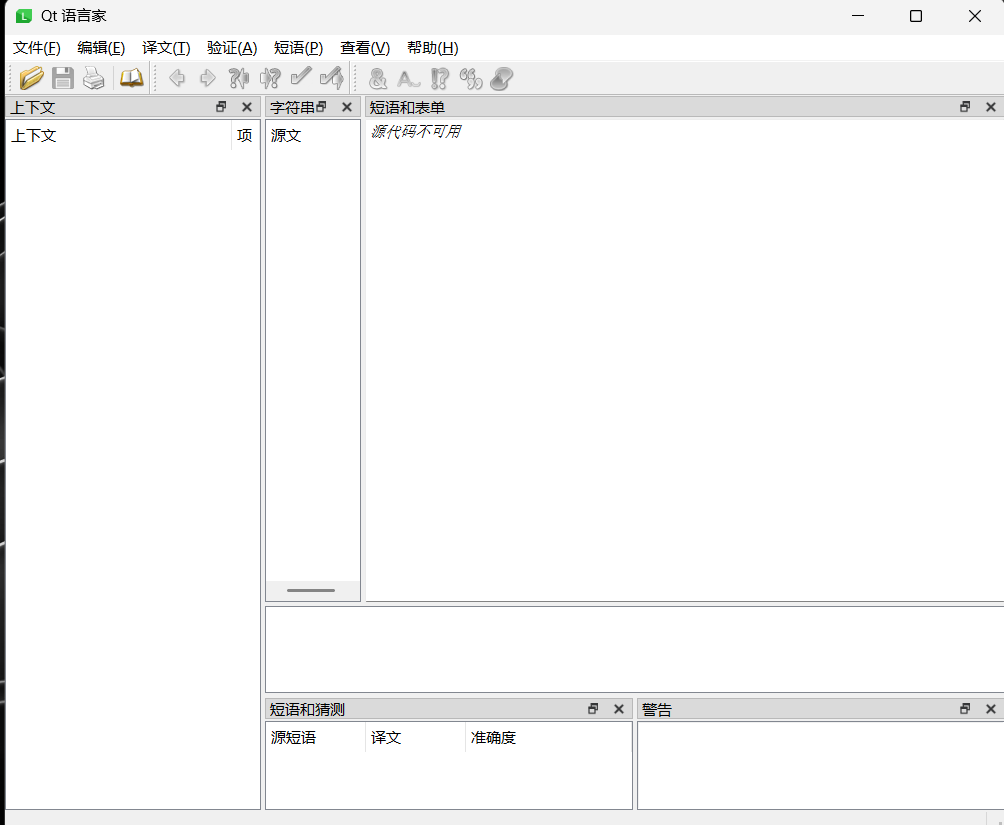

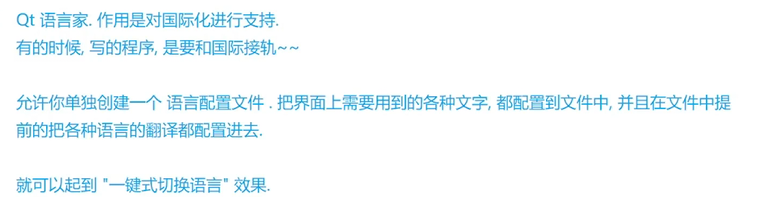

Linguist 工具用于软件的国际化（i18n）。它能够提取代码中的待翻译字符串，提供给翻译人员进行多语言对照，从而支持软件在全球范围内的分发。

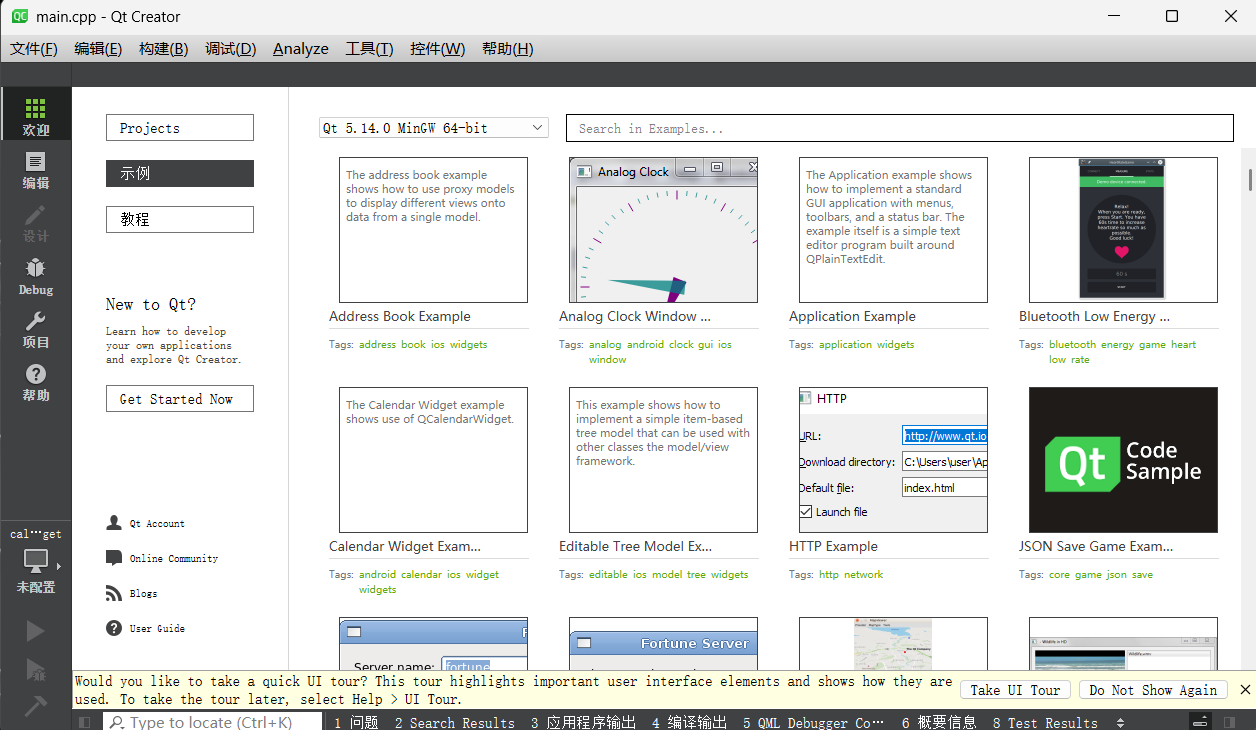

Qt Creator 则是集成了上述所有功能的旗舰级 IDE。它不仅负责代码的编写与调试，还管理着项目的整个生命周期。

---

第二章：Qt 项目的创建与文件架构解析

在理解了环境安装后，创建一个标准的 Qt 项目是掌握框架的第一步。

2.1 创建流程

进入 Qt Creator，点击"New Project"启动项目向导。

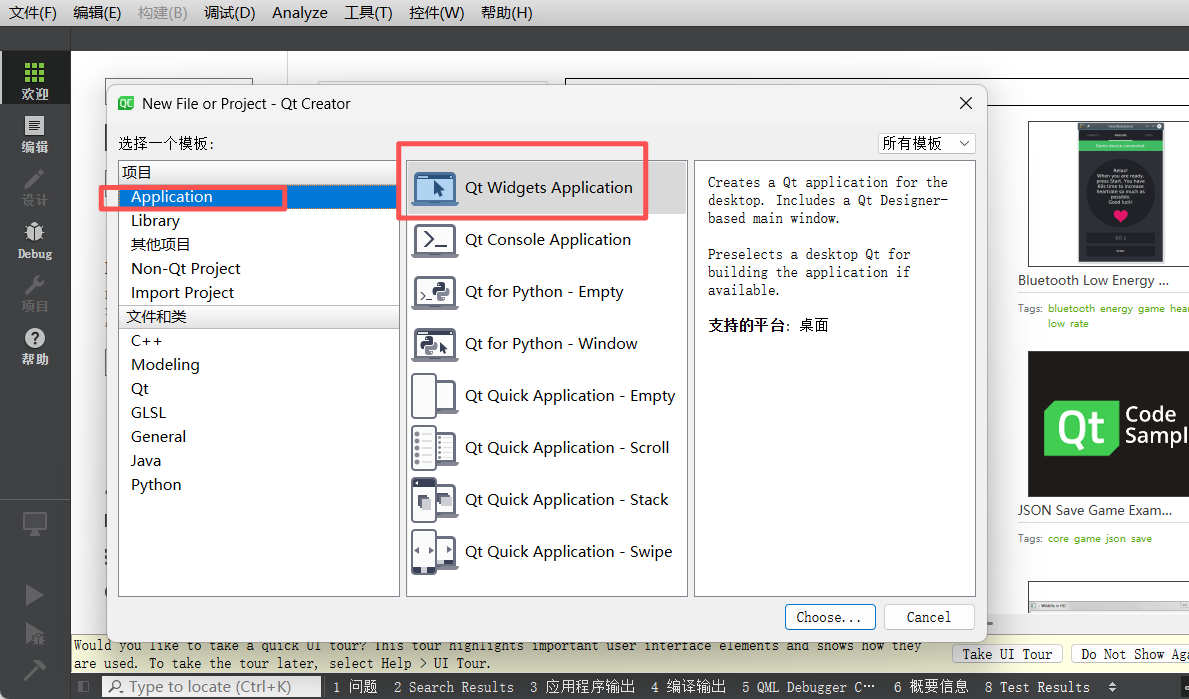

选择 Application -> Qt Widgets Application。这是开发传统窗口程序的最常用模板。

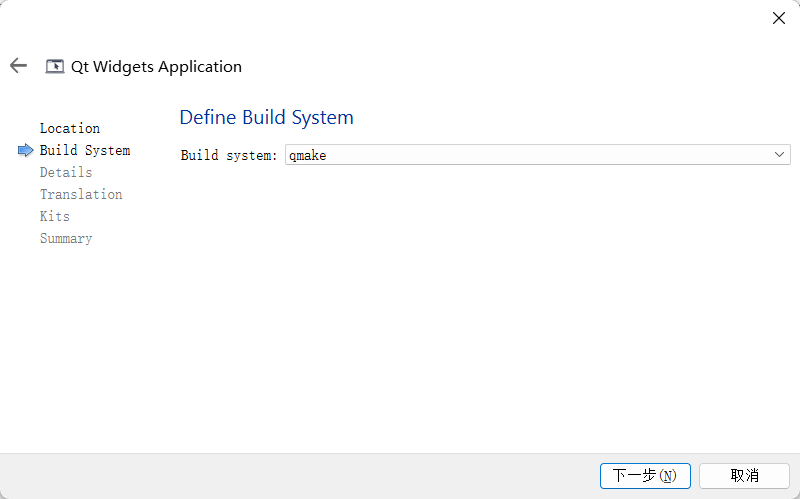

构建系统选择 qmake。qmake 是 Qt 特有的构建工具，它根据 .pro 文件的描述生成 Makefile，进而驱动编译器进行工作。

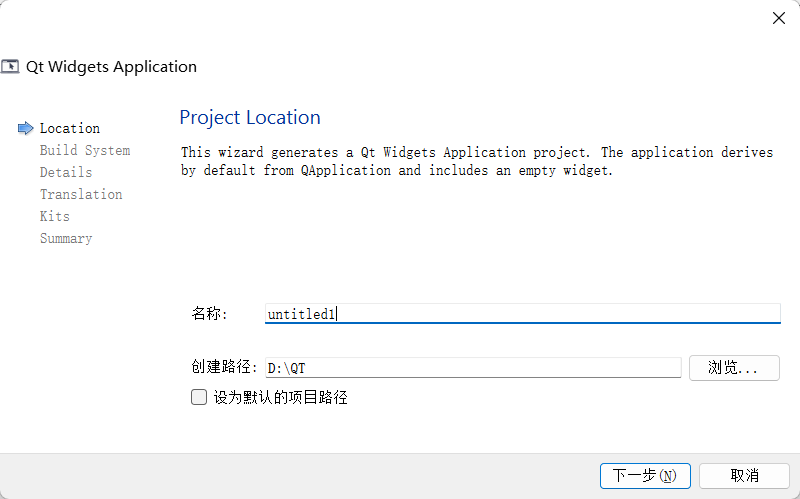

项目名称及保存位置需要慎重选择，规则同样是避开中文路径。

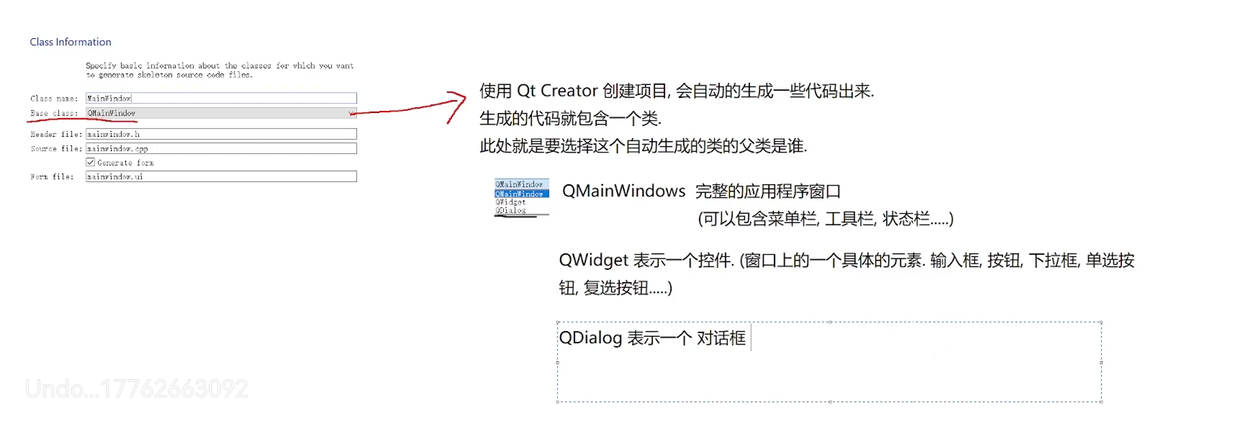

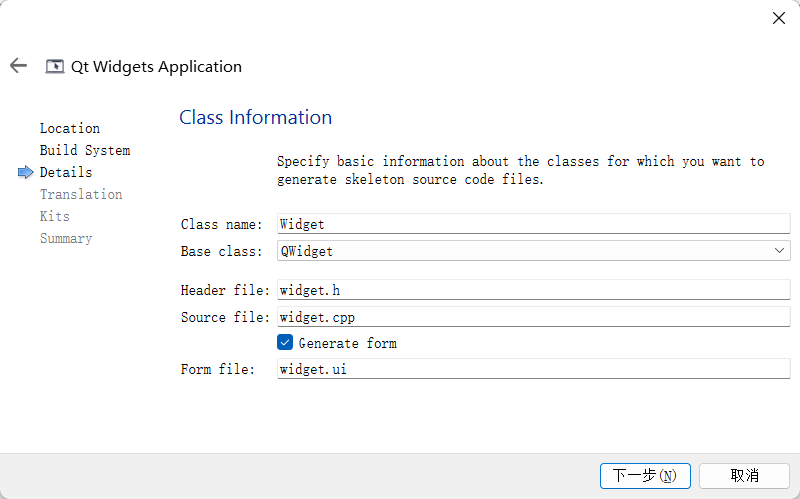

基类选择 QWidget。在 Qt 的视图体系中，QWidget 是所有用户界面对象的基类，相比 QMainWindow 更加精简，适合作为学习的基础。

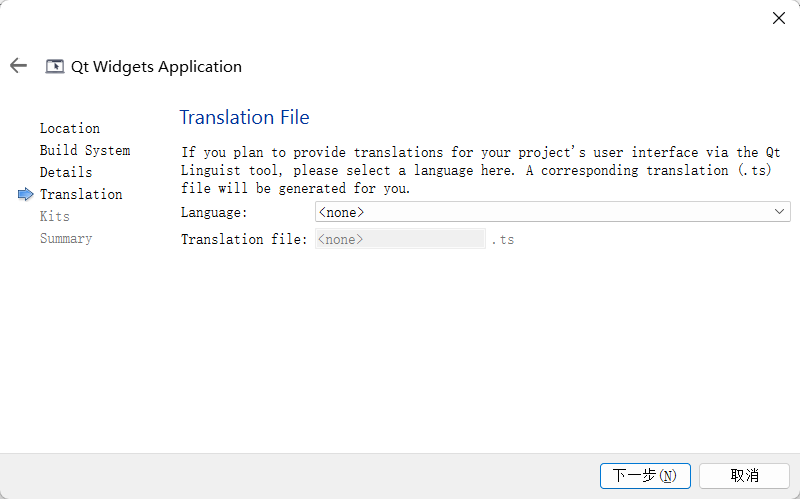

向导会自动生成头文件、源文件以及界面文件。

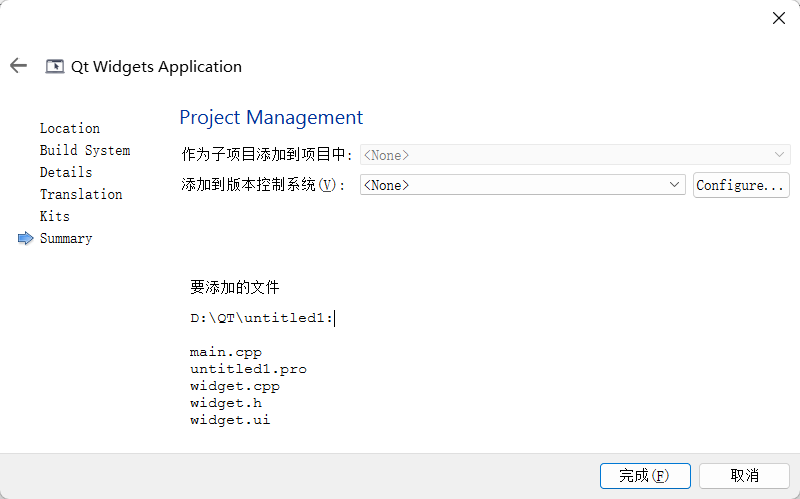

在版本控制系统选择页面，如果当前没有接入 Git 或 SVN 的需求，可以直接选择"None"。

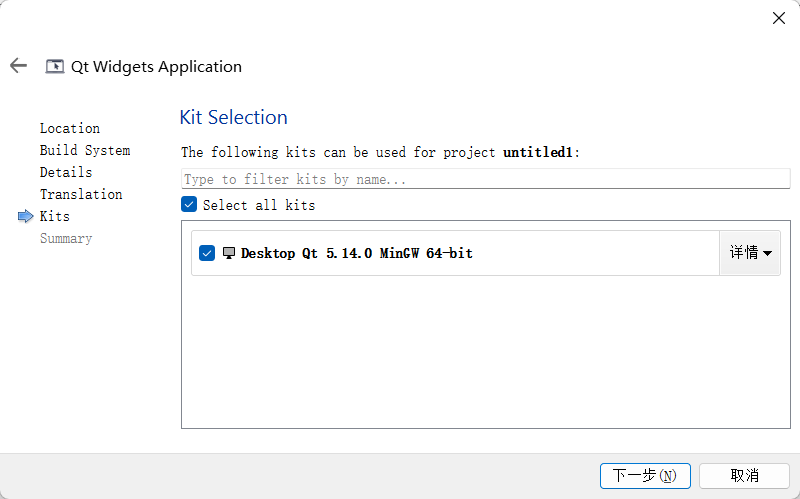

最后确认构建套件（Kit）。构建套件包含了编译器、Qt 版本及调试器的组合。

点击完成，Qt Creator 随即生成工程结构。

编译运行后，屏幕上会出现一个空白的窗口，这标志着项目底层框架已搭建成功。

2.2 源代码深度剖析

2.2.1 main.cpp：程序入口

#include "widget.h"
#include <QApplication>

int main(int argc, char *argv[])
{
    QApplication a(argc, argv); // 管理 GUI 程序的控制流和主要设置
    Widget w;                   // 实例化自定义窗口对象
    w.show();                   // 使窗口在屏幕上可见
    return a.exec();            // 进入事件循环
}

QApplication 对象的存在是任何 Qt 图形程序的前提。它负责初始化窗口系统、处理鼠标键盘事件以及屏幕绘制。a.exec() 启动了死循环式的事件处理机制，直到窗口被关闭，该函数才返回。

2.2.2 widget.h：类的定义

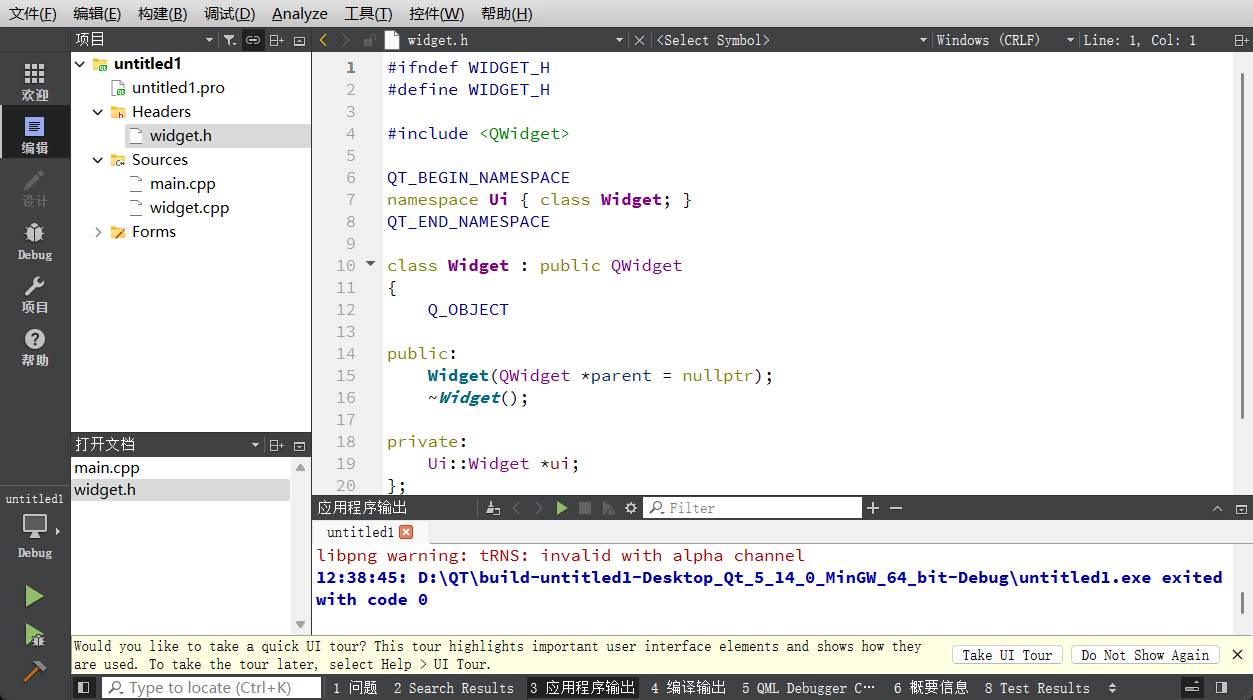

widget.h 定义了窗口类的结构。

#ifndef WIDGET_H
#define WIDGET_H

#include <QWidget>

QT_BEGIN_NAMESPACE
namespace Ui { class Widget; }
QT_END_NAMESPACE

class Widget : public QWidget
{
    Q_OBJECT // 核心宏，赋予类使用信号与槽的能力

public:
    Widget(QWidget *parent = nullptr); // 构造函数，支持对象树管理
    ~Widget();

private:
    Ui::Widget *ui; // 指向由 .ui 文件编译生成的界面类
};
#endif

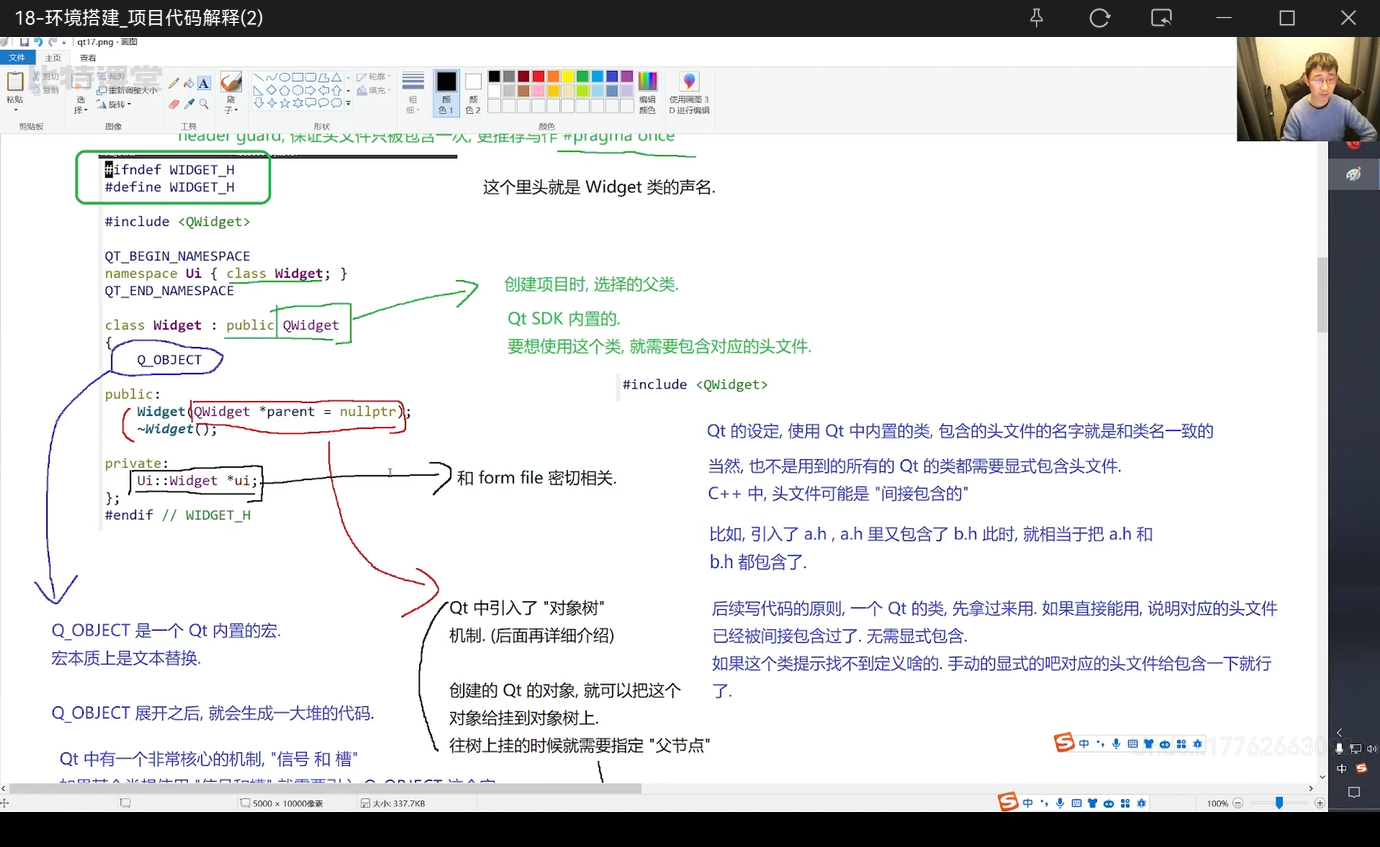

Q_OBJECT 宏是 Qt 元对象系统（Meta-Object System）的核心。它指示预编译器 MOC 处理该类，从而实现信号槽、属性系统以及运行时类信息。构造函数中的 parent 指针是对象树机制的关键，它负责自动化的内存释放。

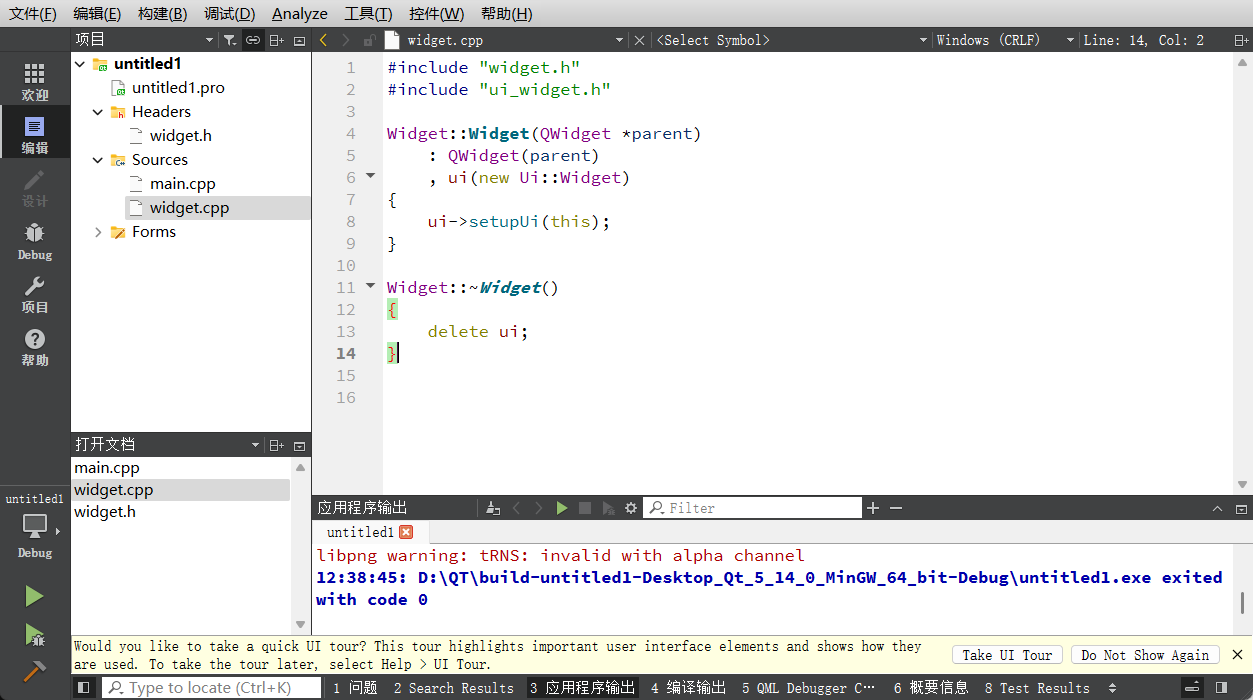

2.2.3 widget.cpp：逻辑实现

#include "widget.h"
#include "ui_widget.h"

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this); // 初始化 UI 界面并与当前类绑定
}

Widget::~Widget()
{
    delete ui; // 释放 UI 指针占用的堆内存
}

在构造函数中，ui->setupUi(this) 会解析由 Designer 设计的 XML 布局，并将其中的控件实例化后挂载到当前 Widget 上。

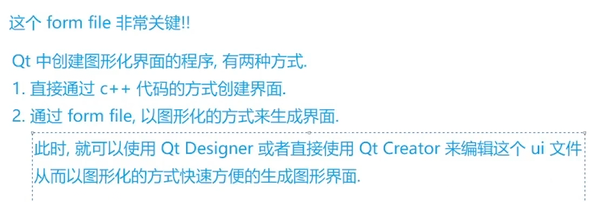

2.3 UI 文件与可视化编辑

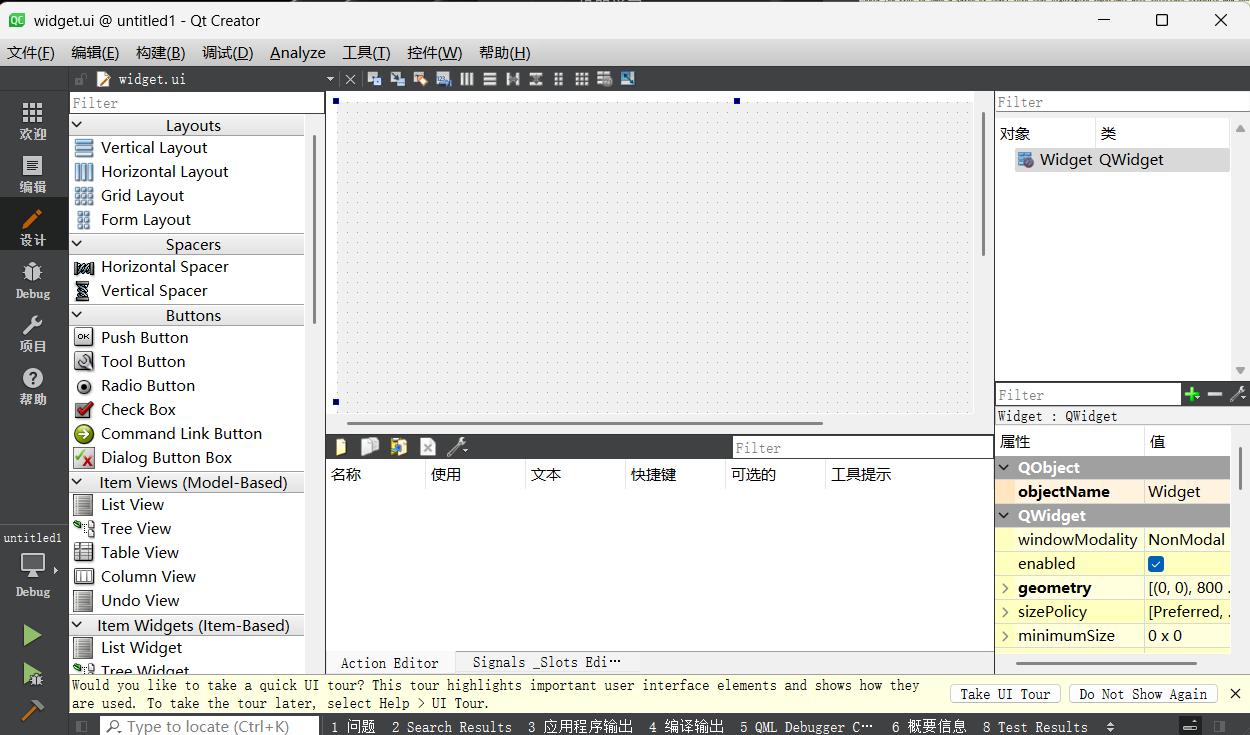

双击项目树中的 .ui 文件，Qt Creator 会自动切换到 Designer 模式。

编辑器中心是画布，左侧是控件库，右侧是属性栏。

控件库提供了按钮、输入框、布局管理器等预定义组件。通过拖拽即可完成界面布局。

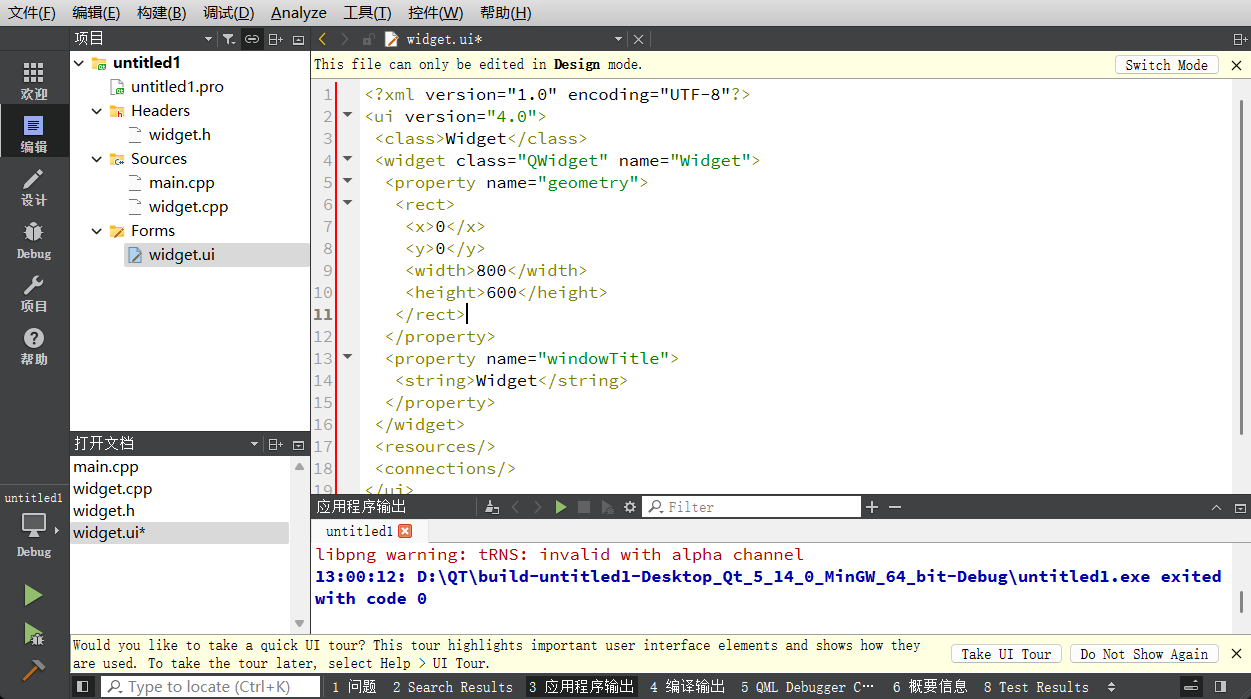

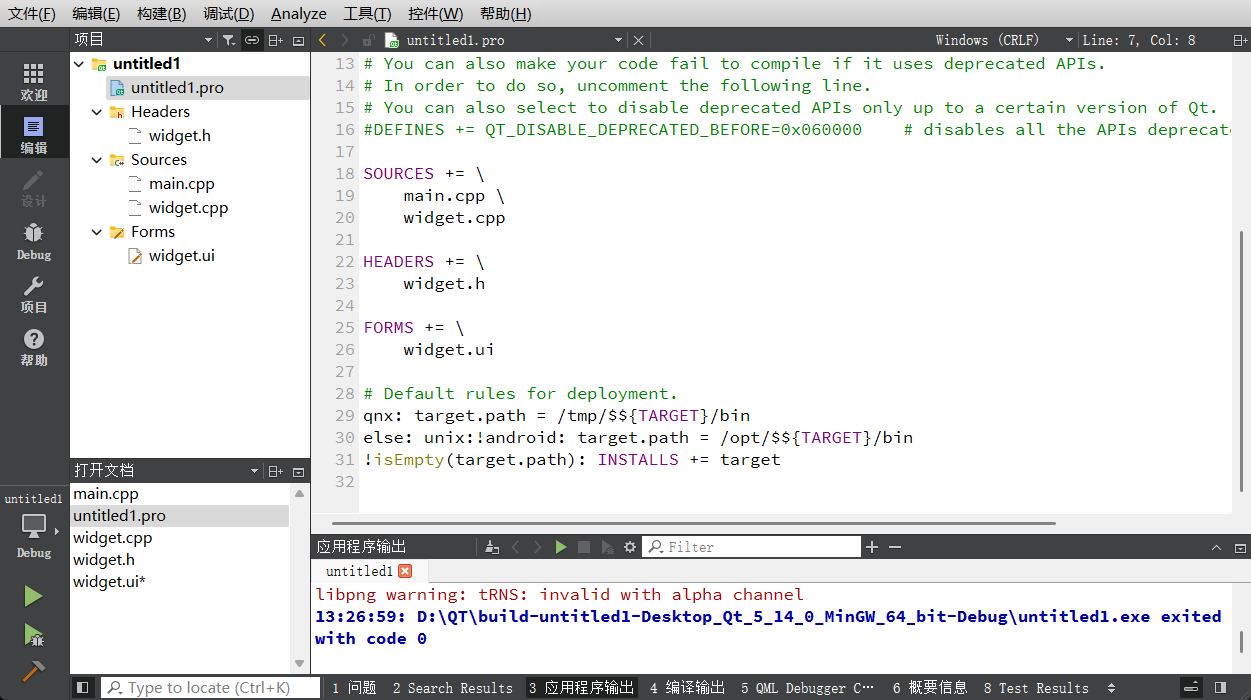

.pro 文件是项目的全局配置文件。它列出了项目包含的所有源文件、头文件、界面文件，并指定了程序依赖的 Qt 模块（如 core, gui, widgets）。

---

第三章：实现 Hello World 的三种路径

在 Qt 中，有多种方式实现字符显示。

3.1 路径一：图形化拖拽方式

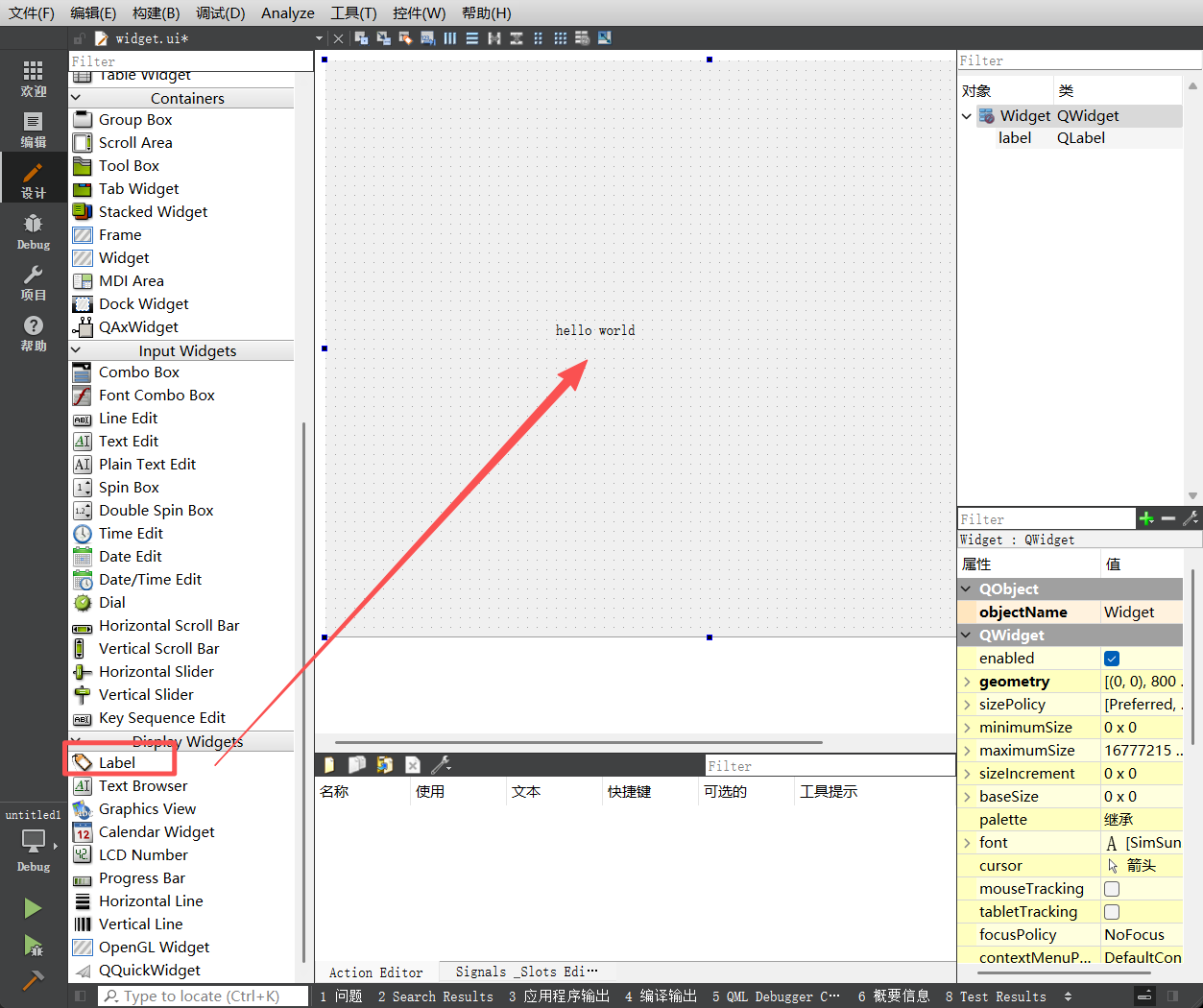

在 Designer 中找到 Label 控件，将其拖入画布。

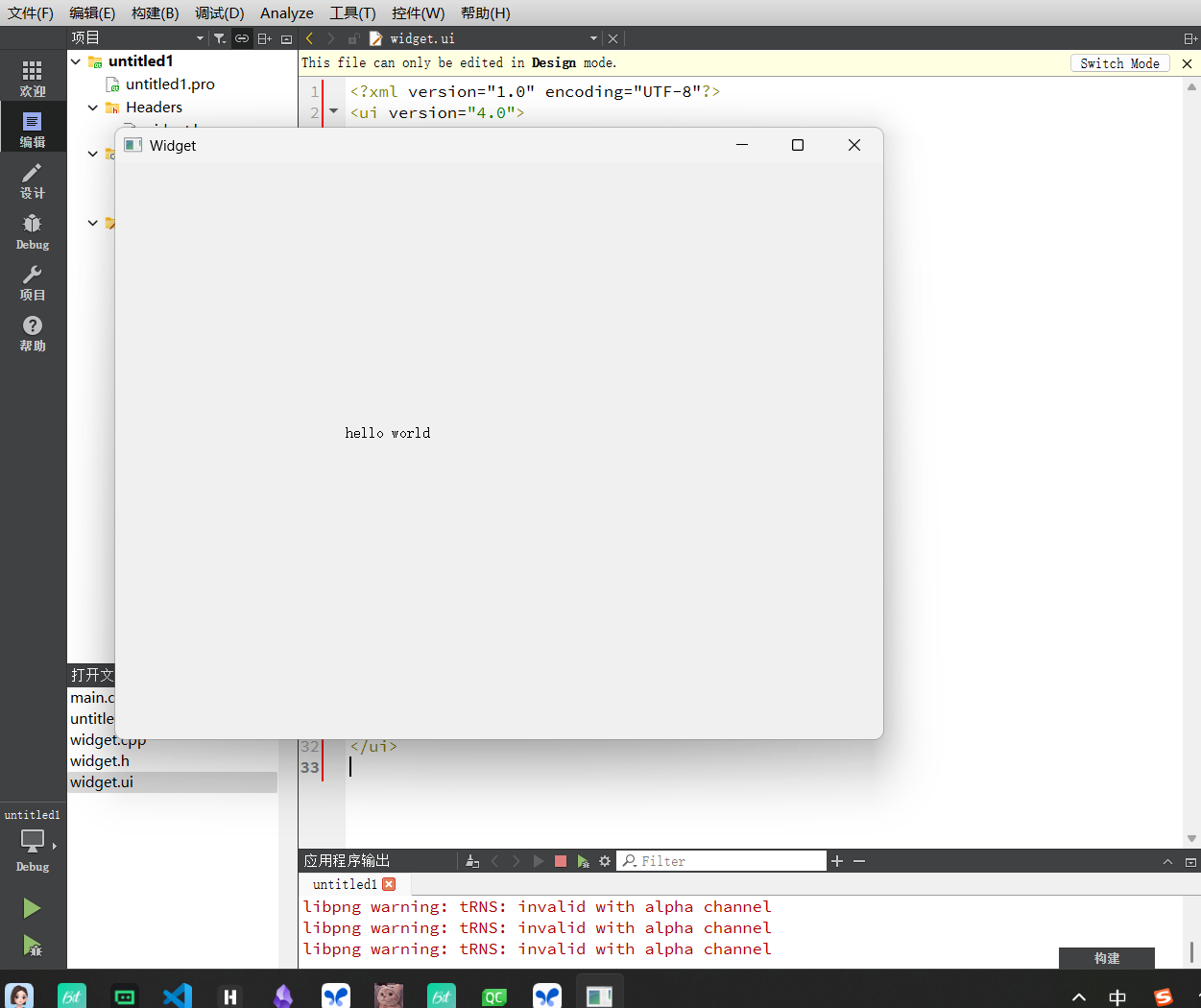

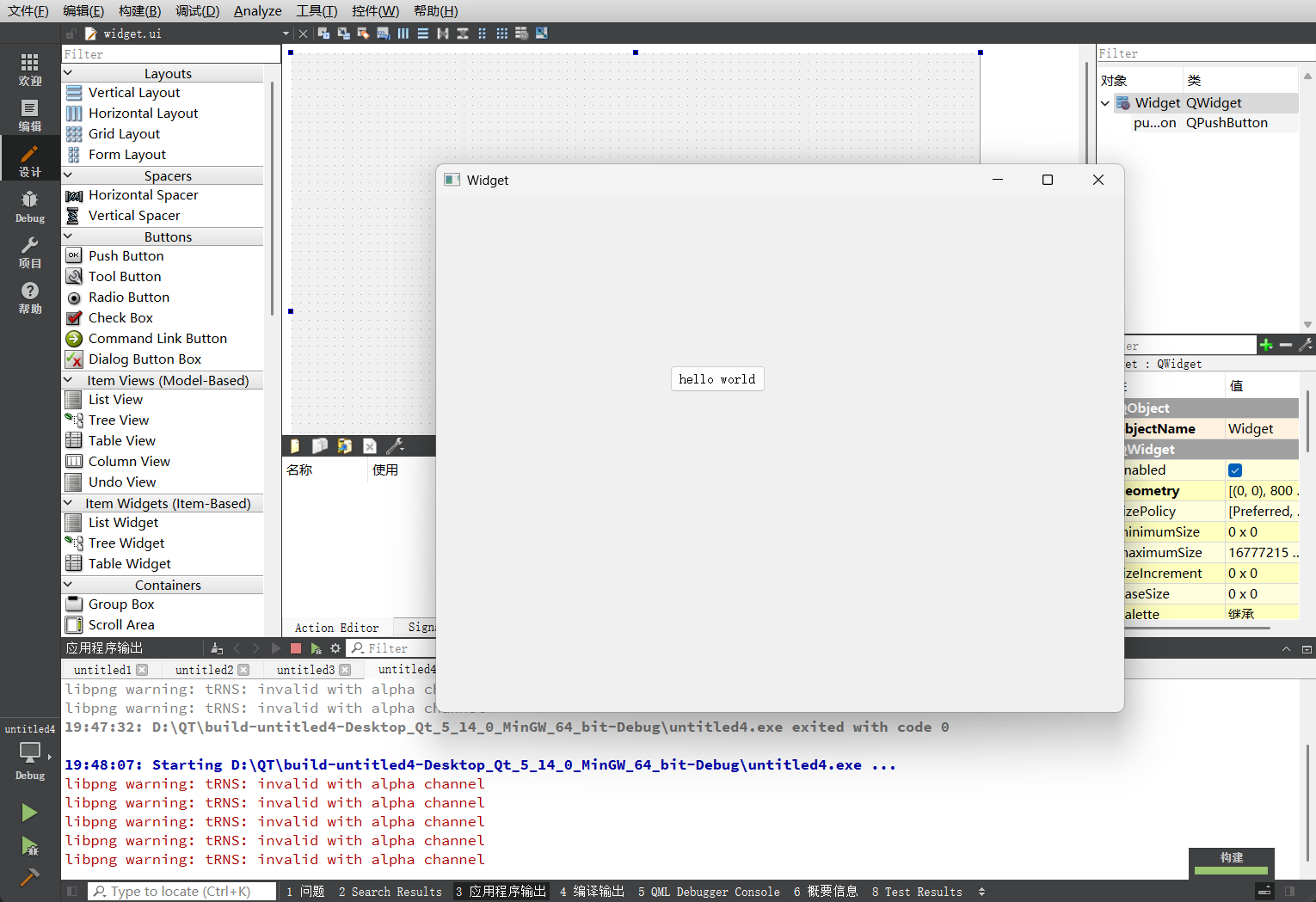

通过属性编辑器修改 text 内容为 "hello world"。保存并运行，文字会出现在窗口预定位置。

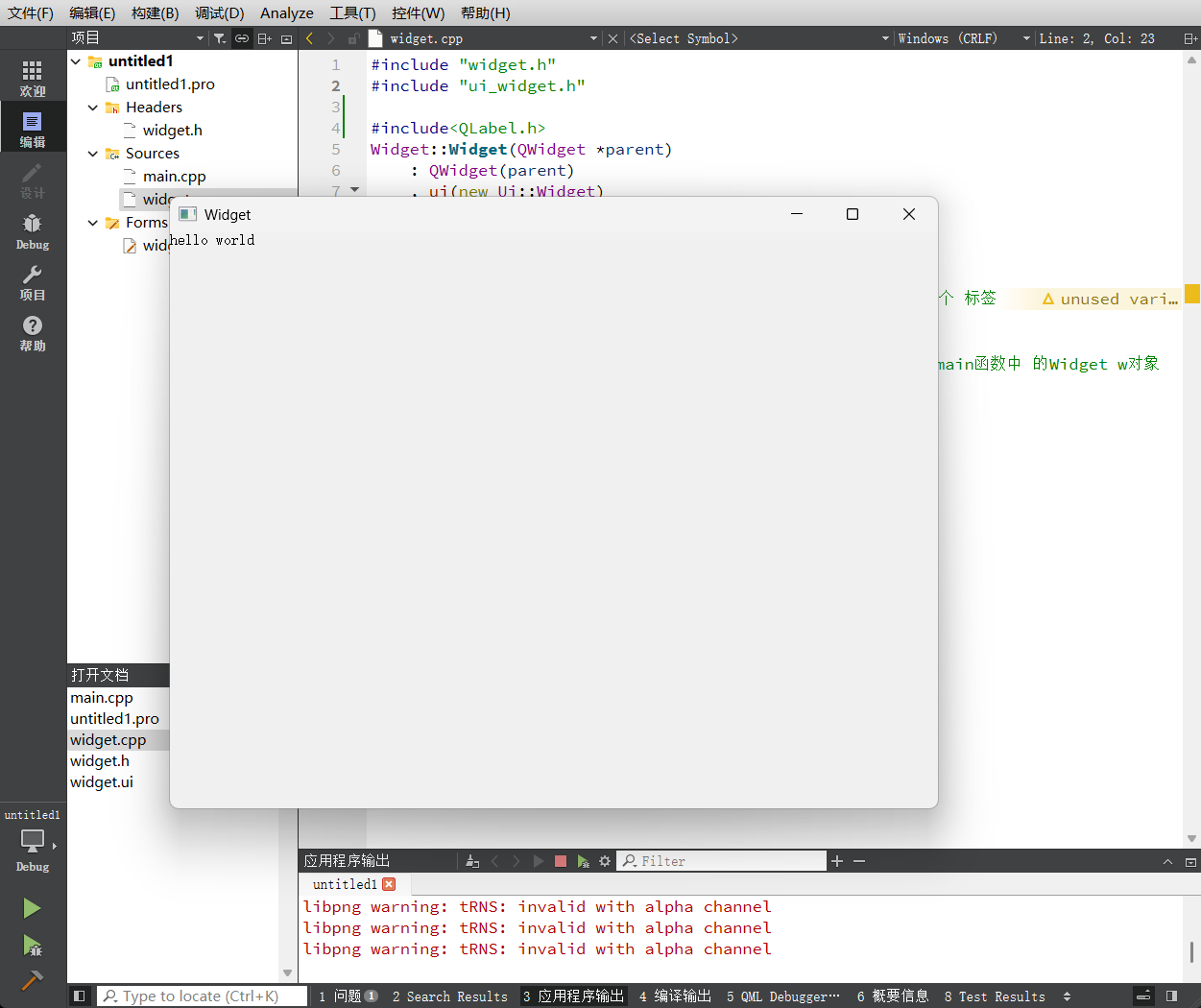

3.2 路径二：程序代码实例化

在 Widget 的构造函数中，通过 C++ 代码动态创建控件。

#include "widget.h"
#include "ui_widget.h"
#include <QLabel>

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);
    // 在堆上创建标签对象，并将 this 作为其父对象
    QLabel* label = new QLabel(this);
    label->setText("hello world");
}

使用 new 在堆上创建对象是 Qt 的标准做法。将 this（即当前窗口）传入构造函数，能够确保标签在窗口销毁时被自动释放。

3.3 路径三：多态扩展与自定义控件

通过继承 QLabel 并重写其行为，可以实现更复杂的显示逻辑。

---

第四章：Qt 对象树机制与内存管理深度解析

Qt 使用对象树（Object Tree）解决 C++ 繁琐的内存释放问题。

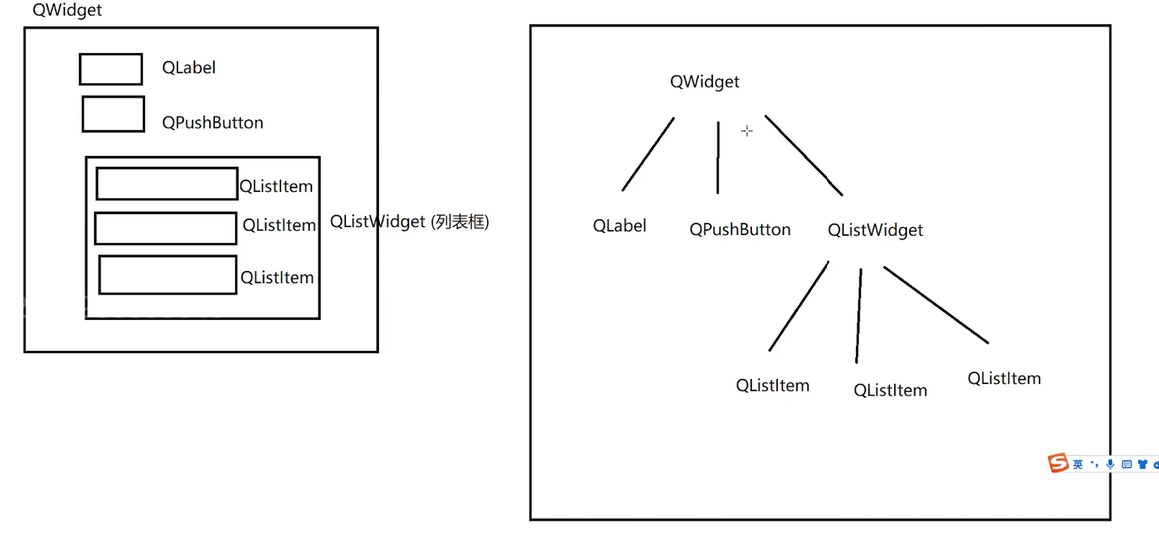

4.1 对象树的构造逻辑

当一个 QObject 在构造时指定了 parent，它就会被添加到父对象的 children() 列表中。

这种层级结构确保了生命周期的同步。当父对象（如窗口）被析构时，它会遍历并销毁所有子对象。因此，即便代码中频繁使用 new 而不显式调用 delete，只要对象挂载到了对象树上，就不会产生内存泄漏。

4.2 栈内存与堆内存的选择

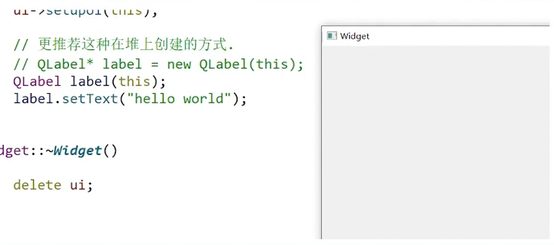

如果将控件定义在构造函数的栈帧中，函数执行结束时控件会立即销毁，导致界面上无法显示内容。

通过向项目中添加自定义类，可以直观地观察这一过程。

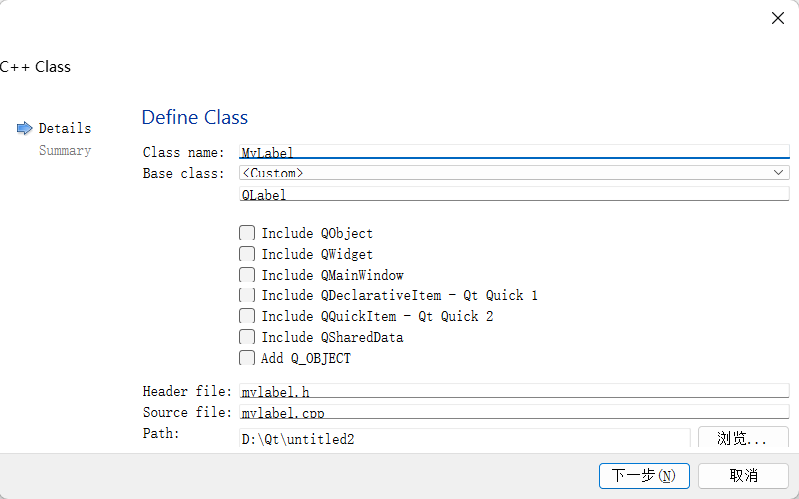

在创建类向导中，选择继承自 QLabel。

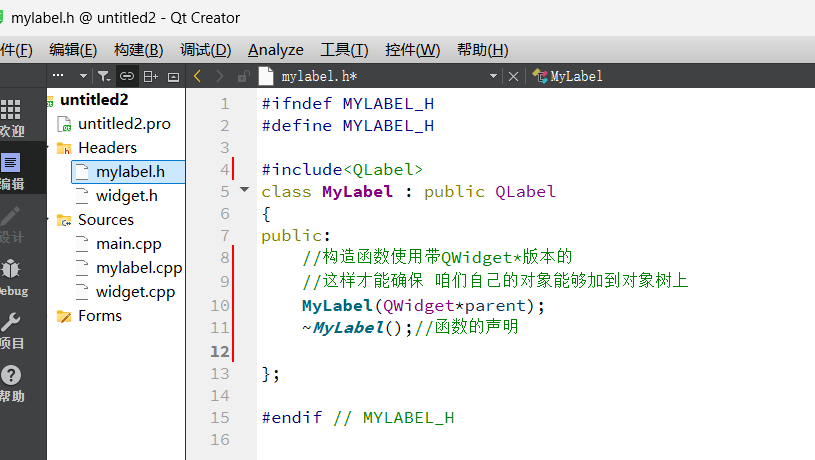

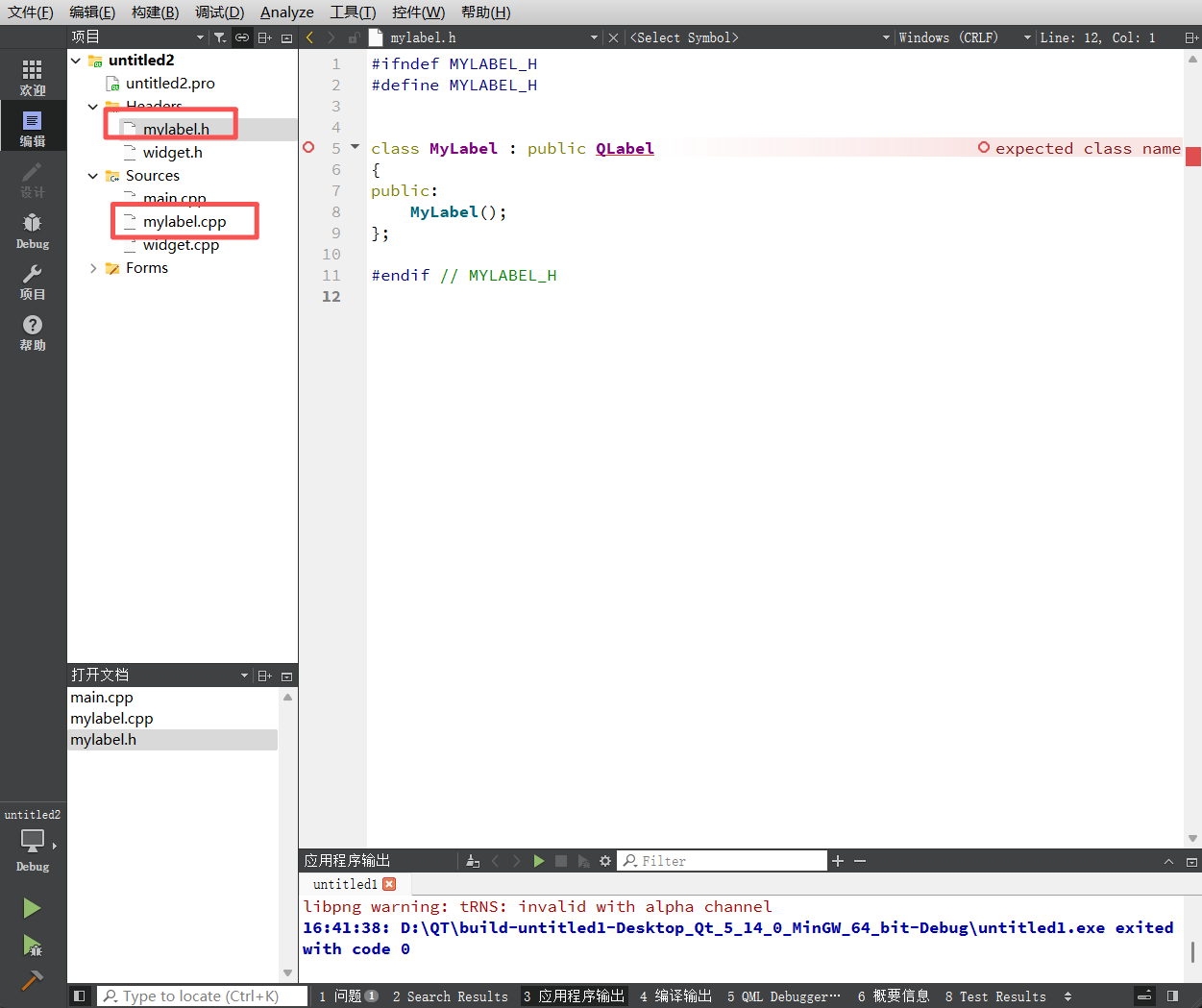

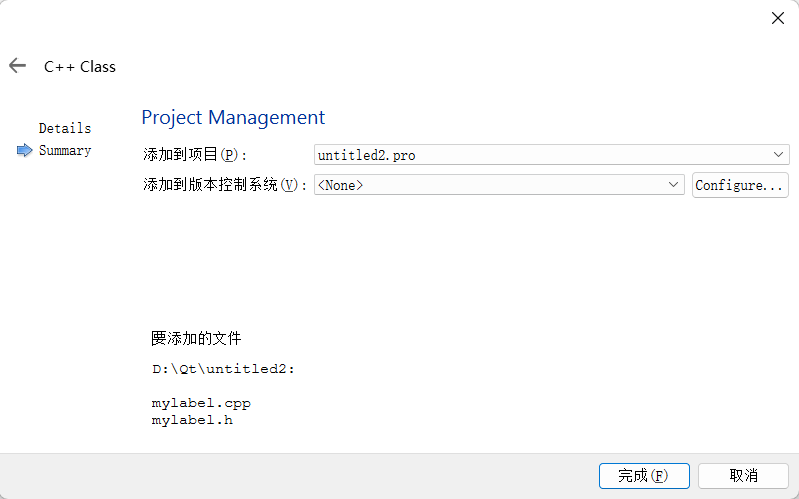

系统生成 mylabel.h 与 mylabel.cpp。

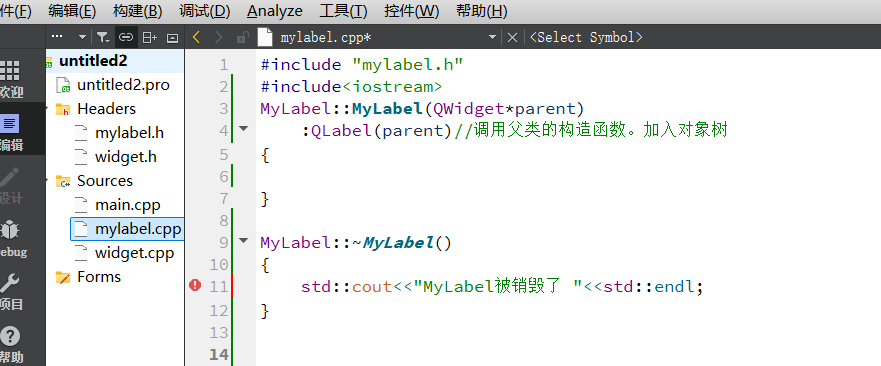

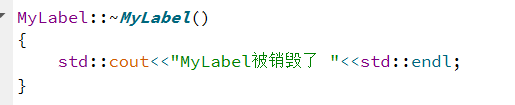

通过在析构函数中添加日志输出，可以验证对象树的自动销毁机制。

4.3 字符编码与 qDebug 调试

在 Windows 环境下，C++ 标准流 std::cout 经常遇到编码不一致导致的中文乱码。

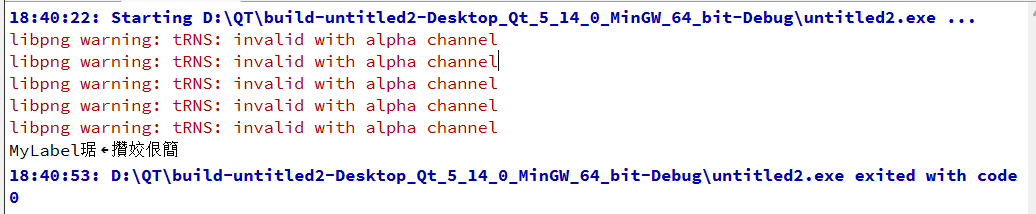

当执行程序并关闭窗口时，如果后台输出乱码，说明终端字符集与源代码字符集冲突。

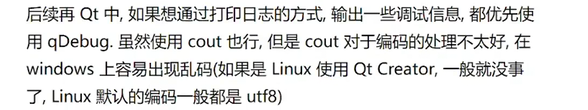

解决方案是使用 Qt 提供的 qDebug()。它能自动处理编码转换，并支持流式输出。

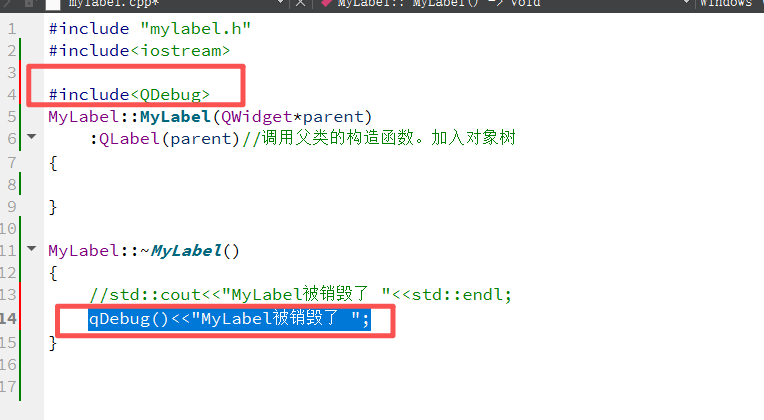

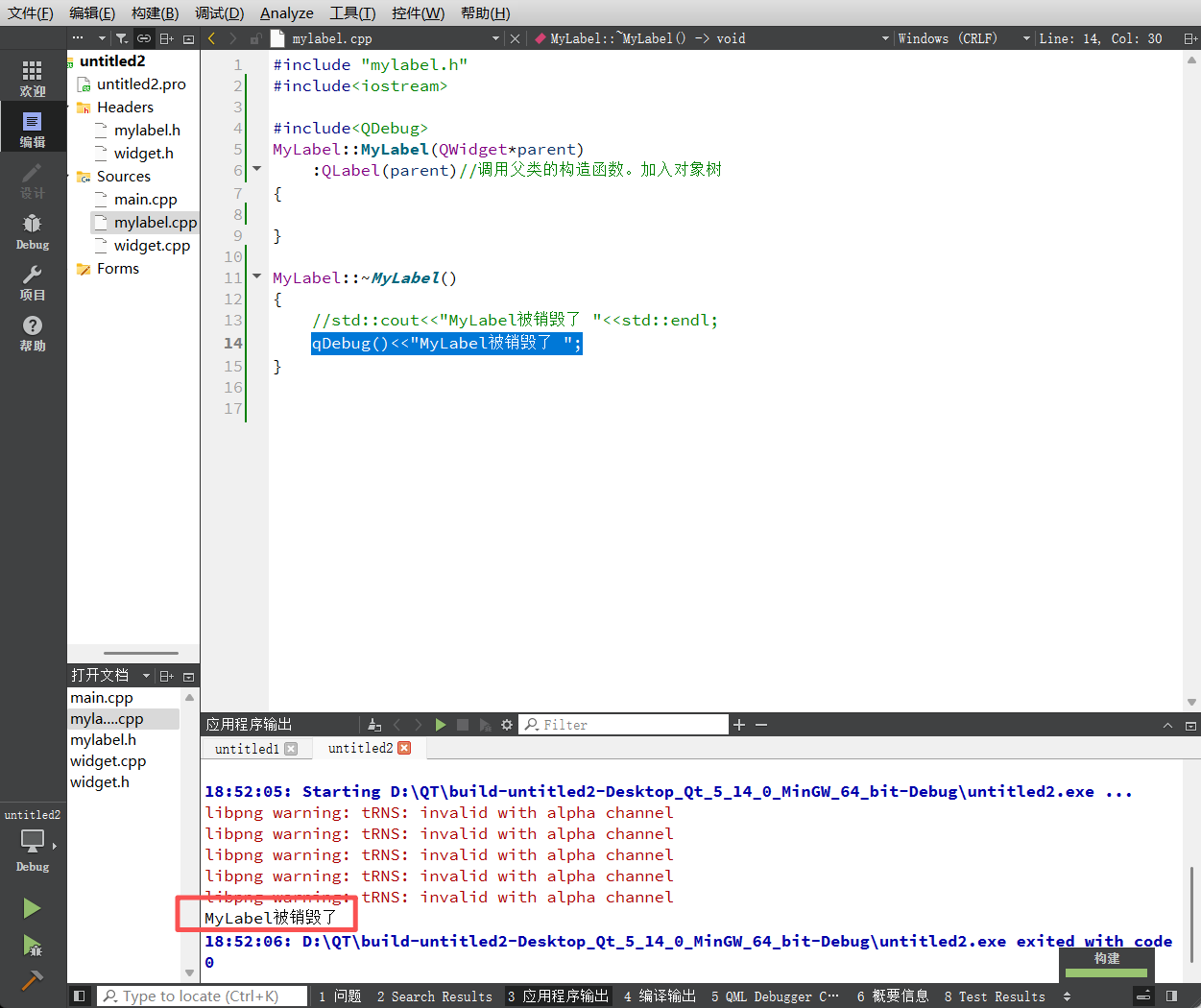

引入 #include <QDebug>，通过 qDebug() << "内容" 进行日志记录。

此时关闭程序，控制台会清晰地打印出析构函数被调用的日志，验证了对象树在父对象销毁时对子对象的自动回收。

---

第五章：交互式控件：输入框与按钮

静态显示文字只是交互的基础，真实的软件需要接收用户输入并作出反馈。

5.1 QLineEdit 单行编辑器

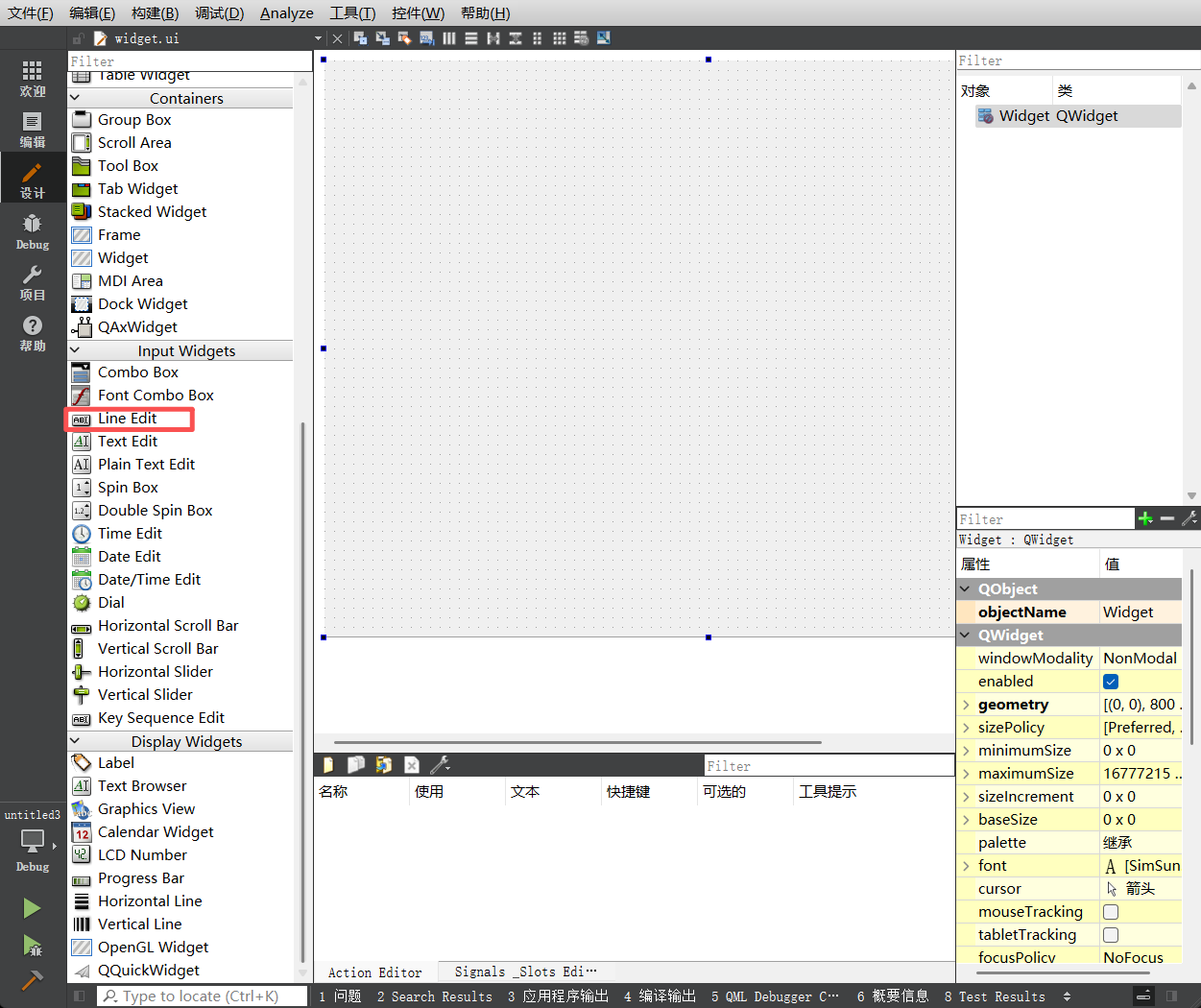

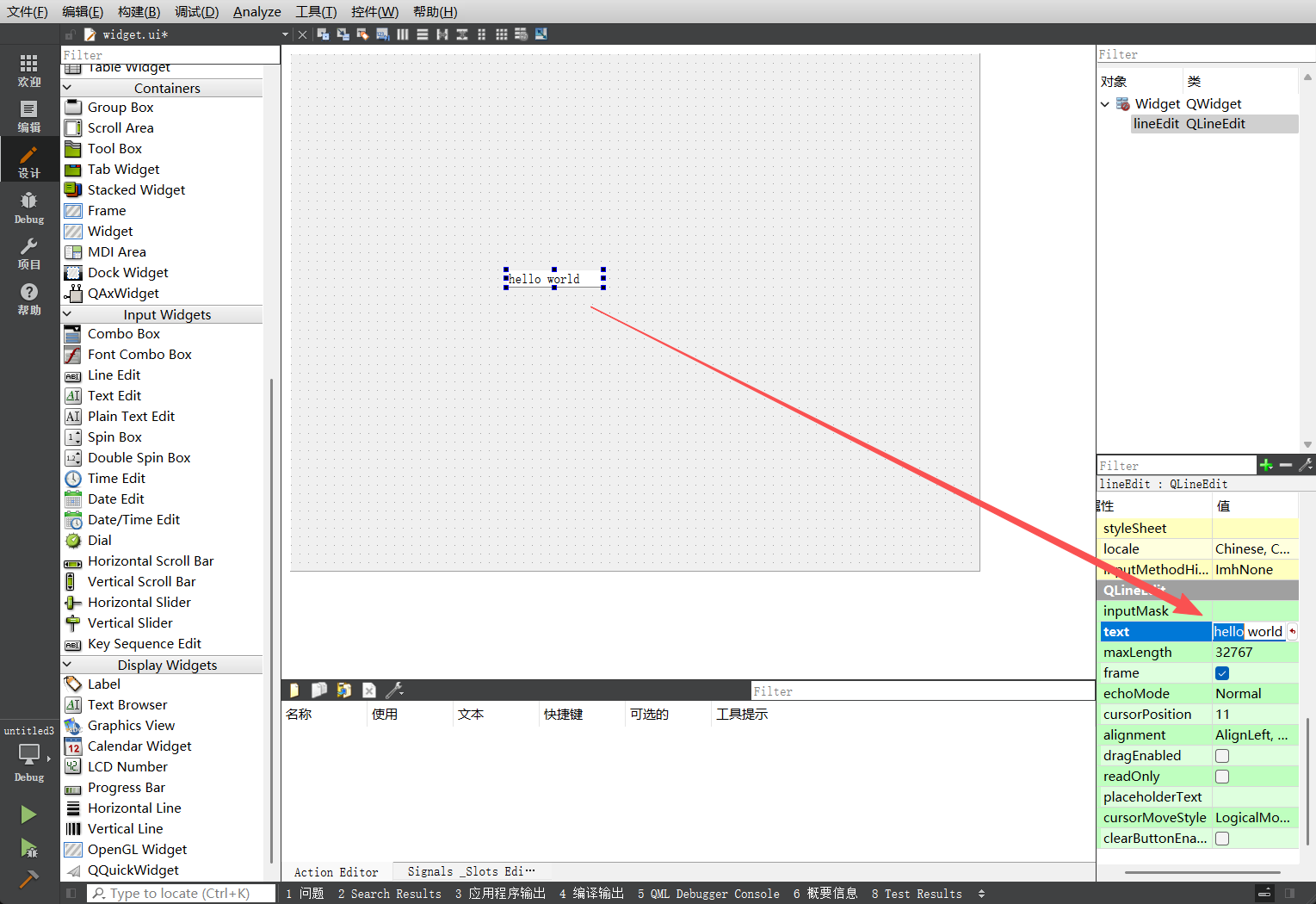

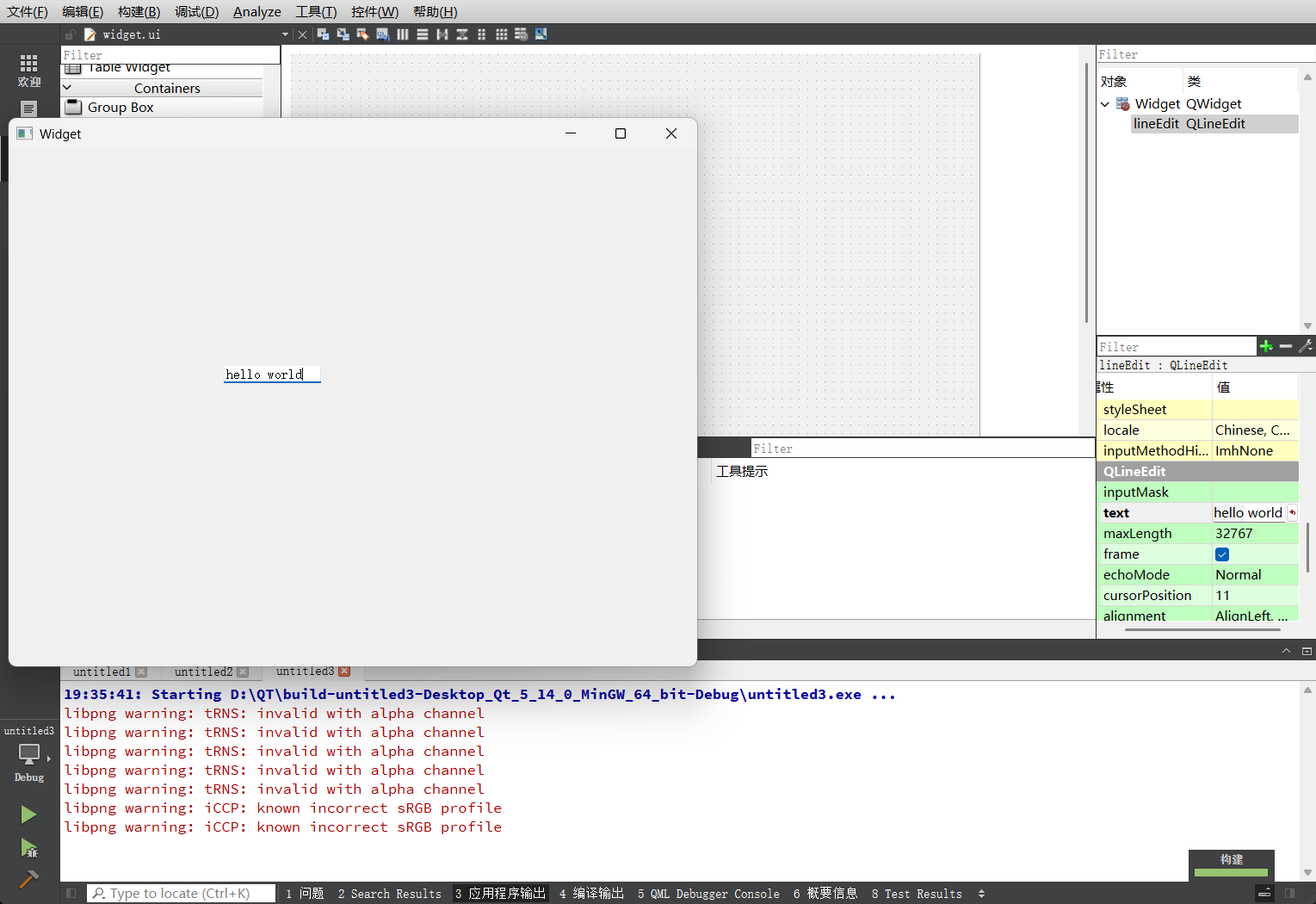

QLineEdit 用于接收短文本输入。在 Designer 中，可以修改其初始属性。

运行后，输入框支持复制、粘贴及文本编辑。

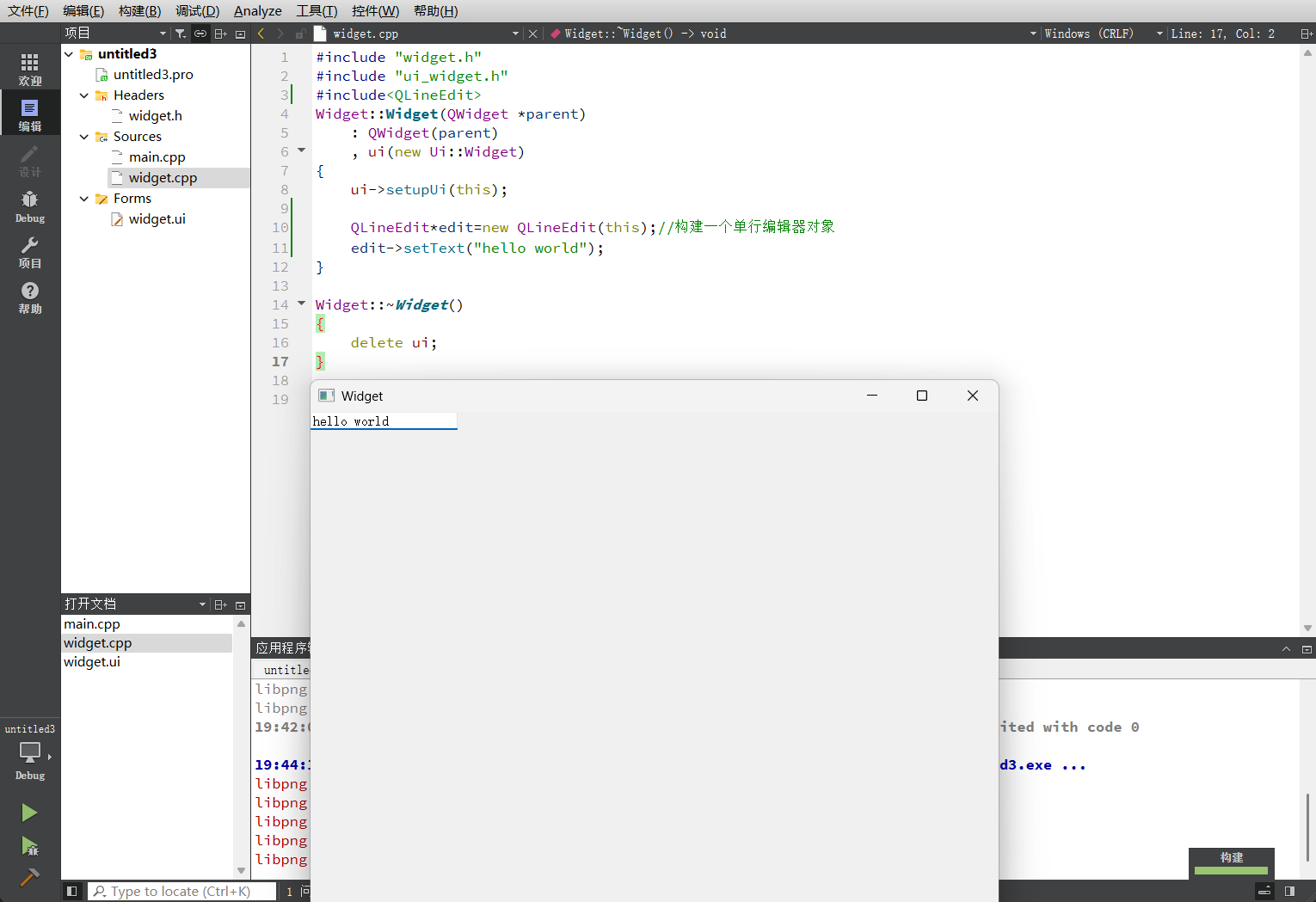

在代码中通过 new QLineEdit(this) 动态创建输入框，其逻辑与 QLabel 高度一致。

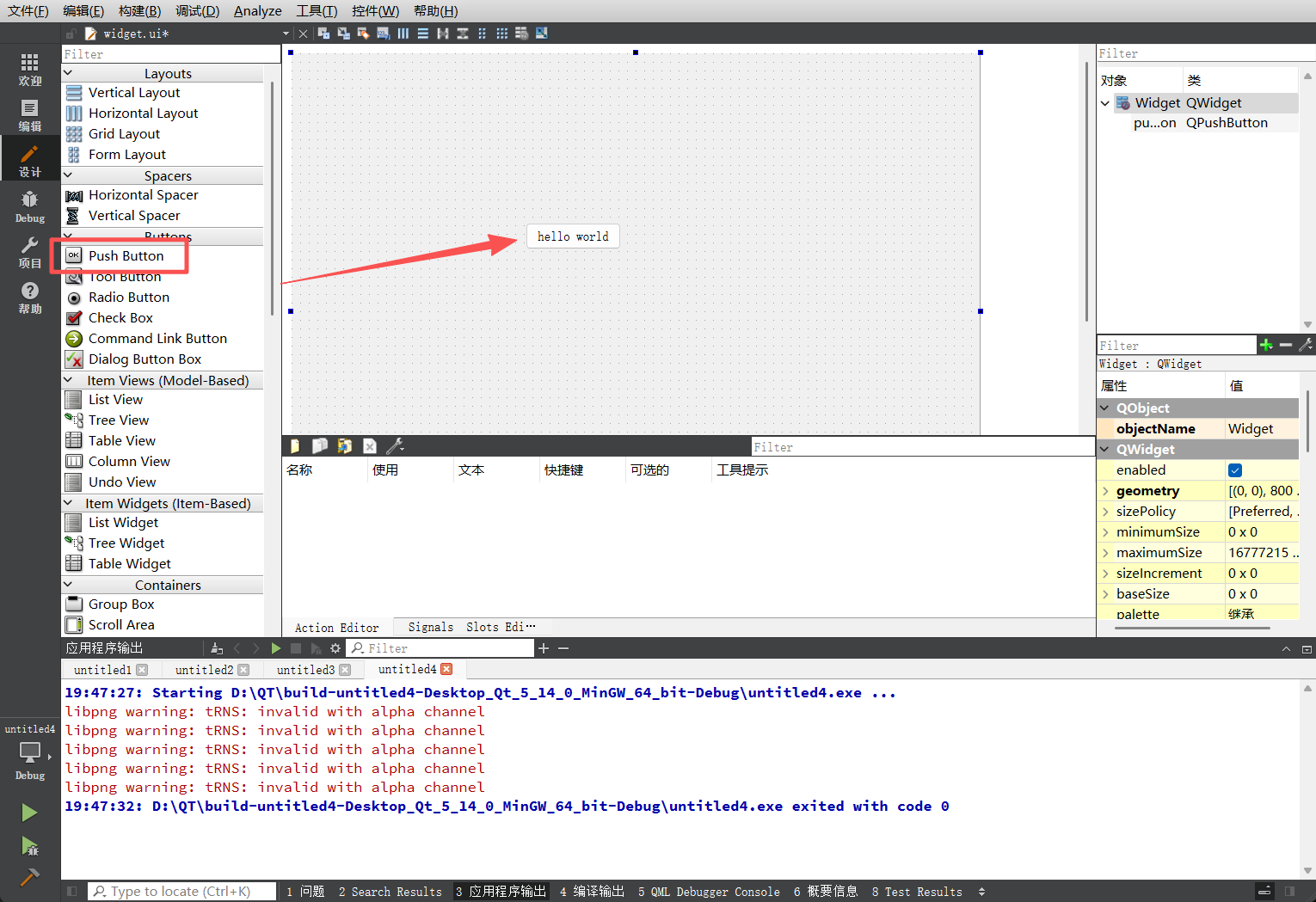

5.2 QPushButton 与信号槽连接

按钮是触发逻辑行为的主要组件。

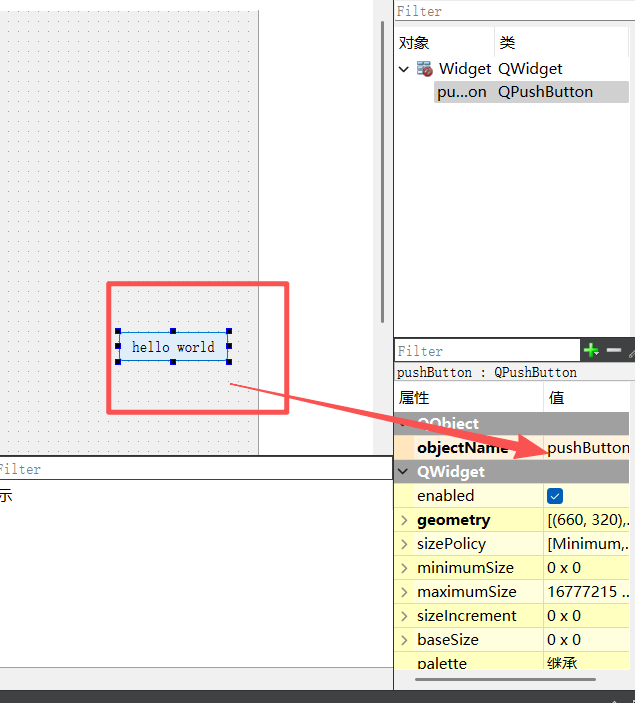

仅在界面上放置按钮是不具备功能的，需要通过 connect 函数建立信号（Signal）与槽（Slot）的关联。

5.3 信号槽机制深度解析

信号是特定事件发生时的通知，槽是处理该通知的函数。

在构造函数中编写连接代码：

connect(ui->pushButton, &QPushButton::clicked, this, &Widget::handleClick);

1. 信号发送者 ：ui->pushButton。
2. 信号 ：&QPushButton::clicked（用户点击按钮事件）。
3. 信号接收者 ：this（当前窗口）。
4. 槽函数 ：&Widget::handleClick（具体处理逻辑）。

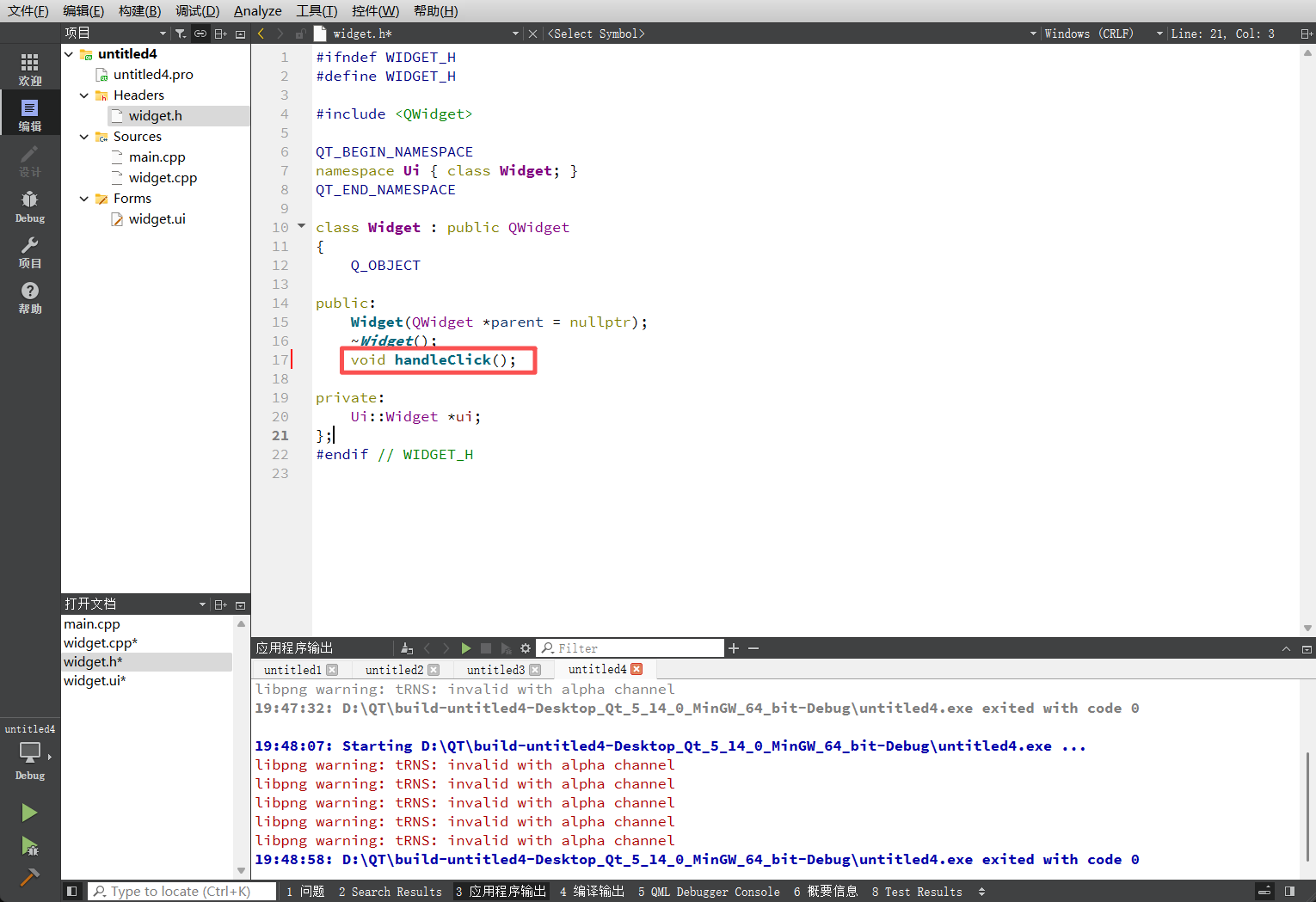

在头文件中声明处理函数。

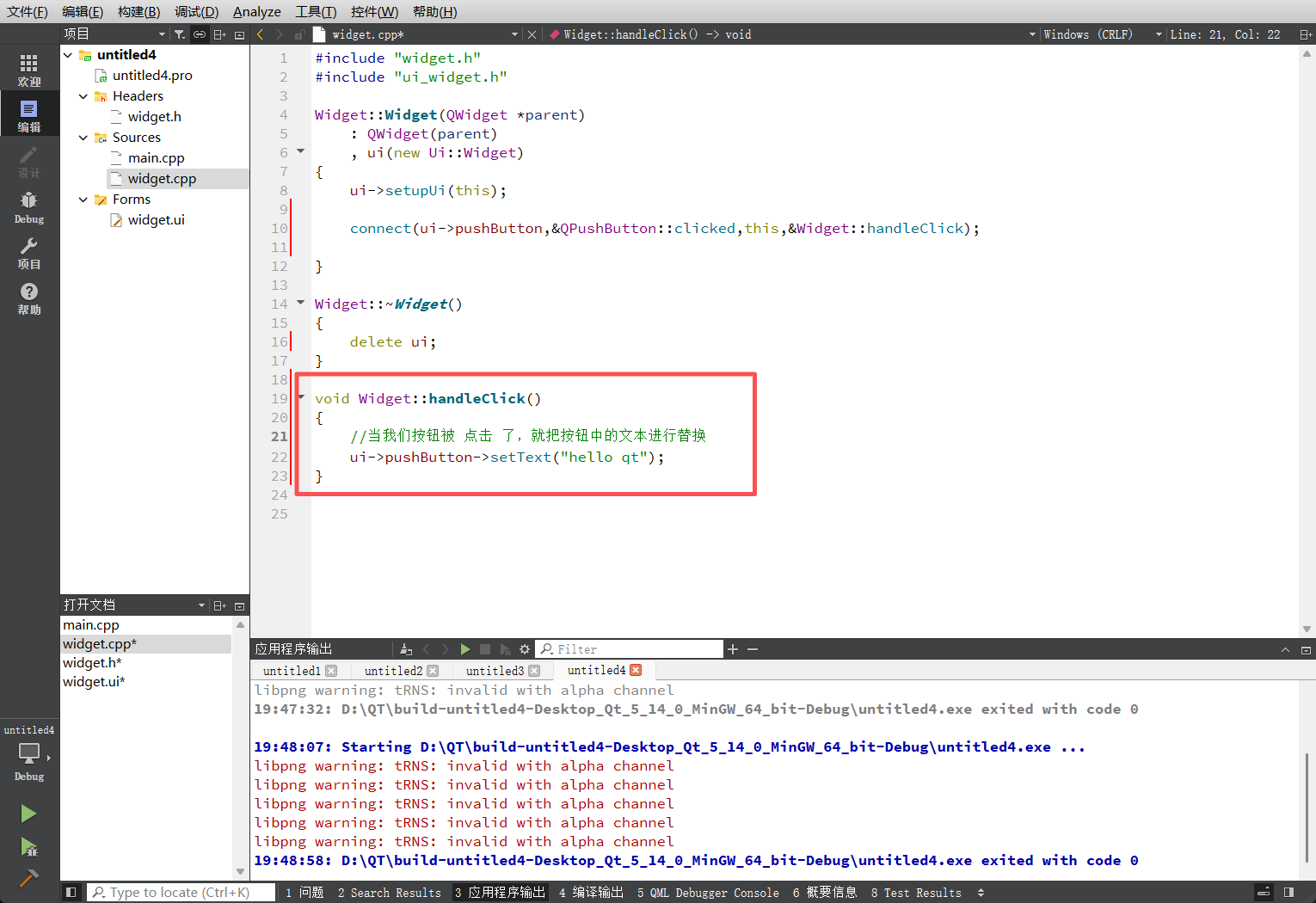

在源文件中实现逻辑，例如切换按钮显示的文本。

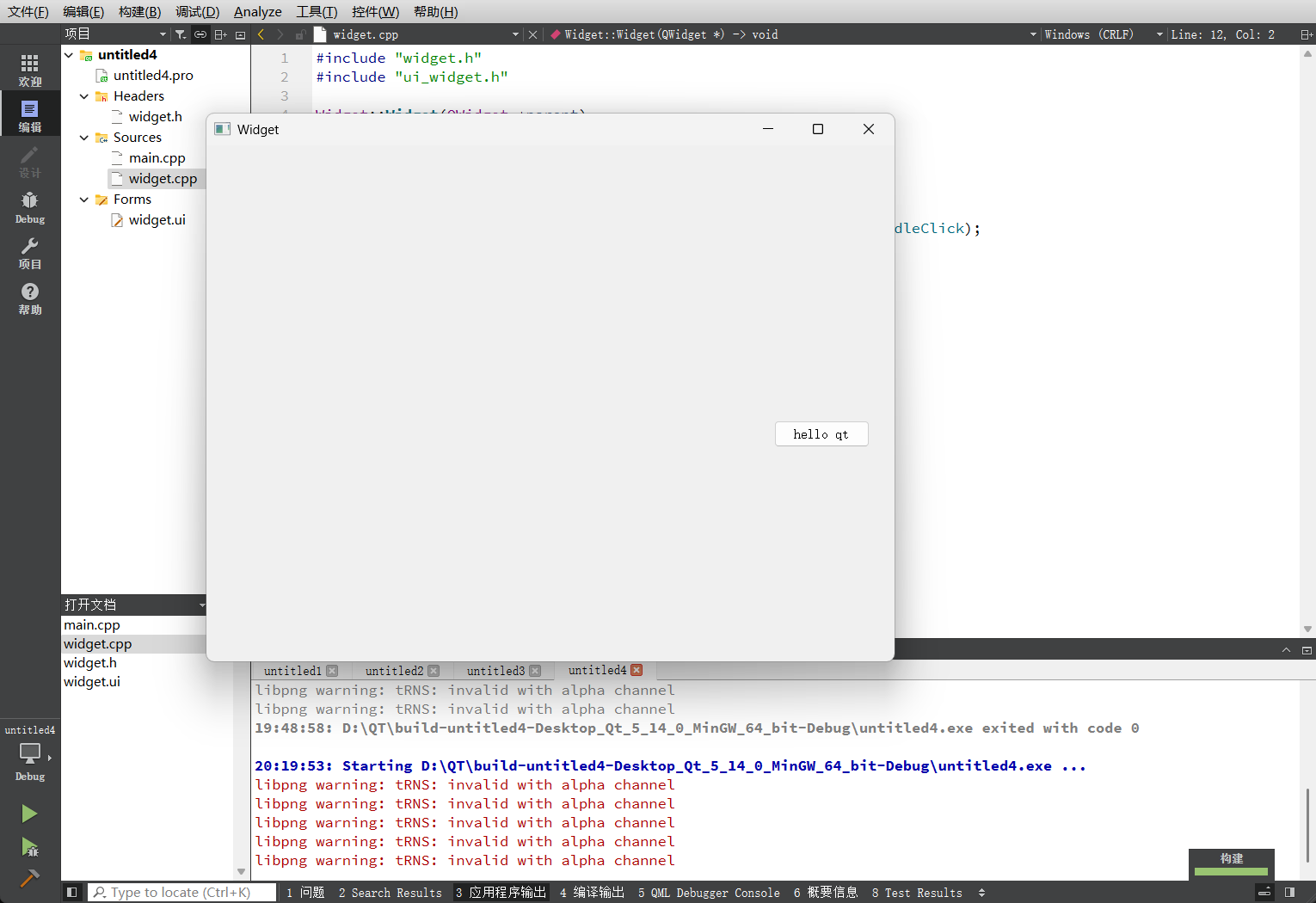

运行后点击按钮，文本将在 "hello world" 与 "hello qt" 之间循环切换。

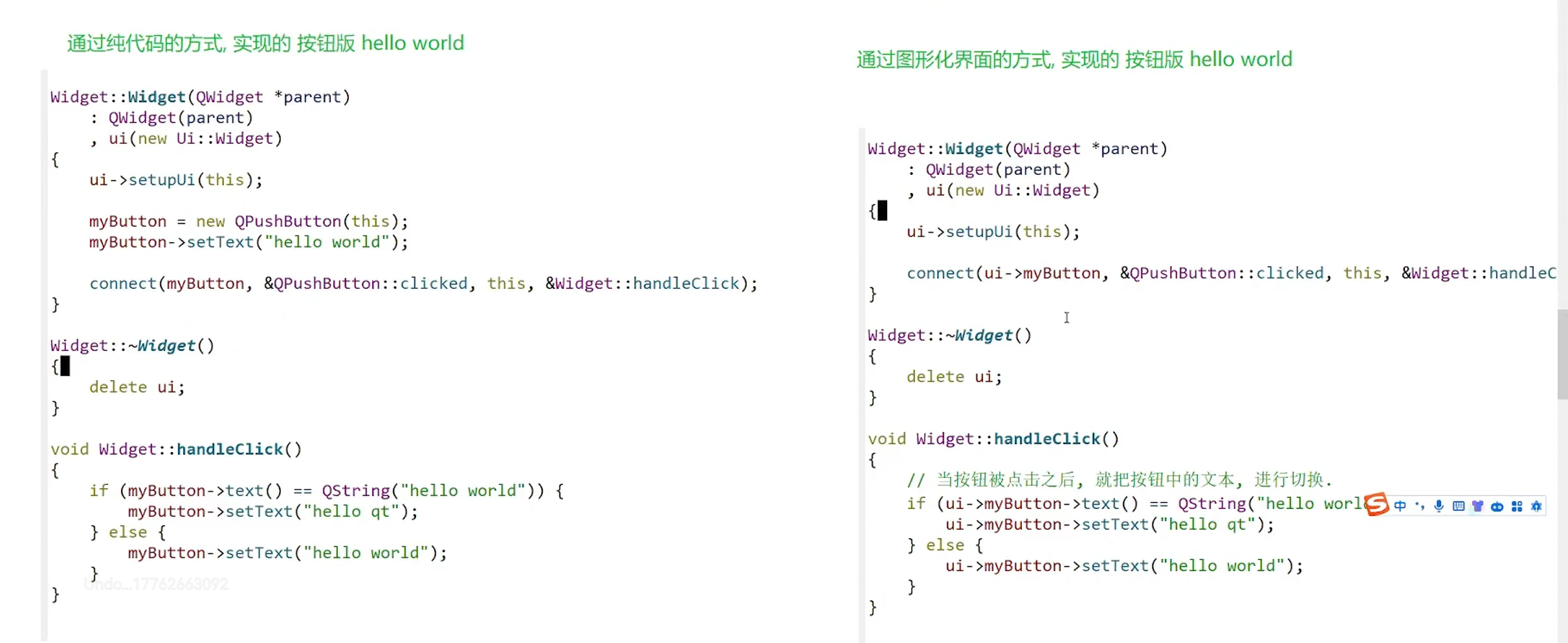

这种松耦合的设计使得界面开发与逻辑开发可以完全分离。纯代码实现时，需要将按钮指针定义为类的成员变量，以便在不同的成员函数中跨作用域访问。

---

第六章：Qt 二维坐标系统与布局控制

控件在界面上的精确排布依赖于坐标系。

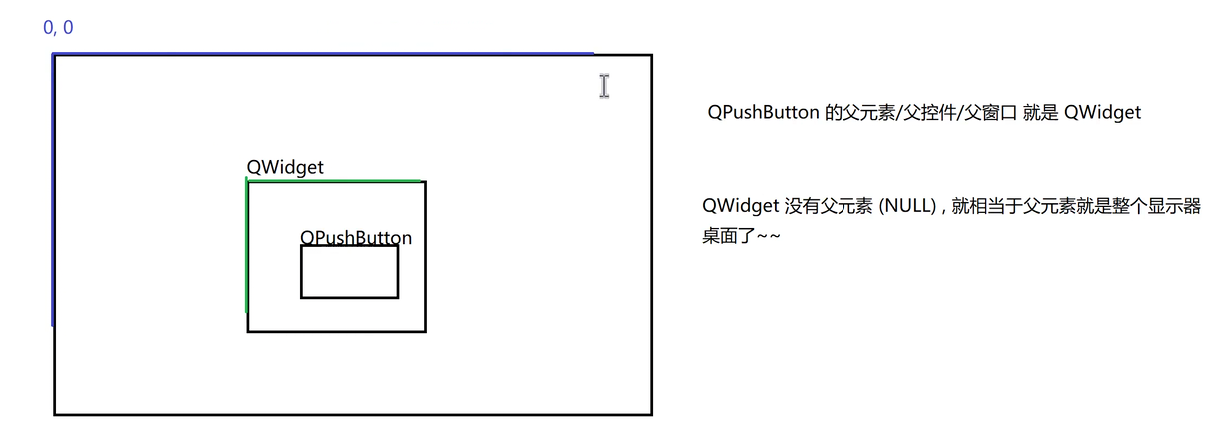

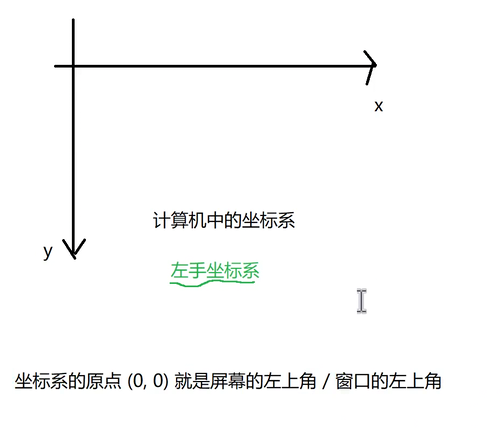

6.1 坐标系定义

Qt 采用数学意义上的第四象限坐标系，但纵轴向下延伸。

1. 原点 (0,0)：位于父窗口或屏幕的左上角。
2. X轴：向右为正。
3. Y轴：向下为正。

6.2 控件的位移操作

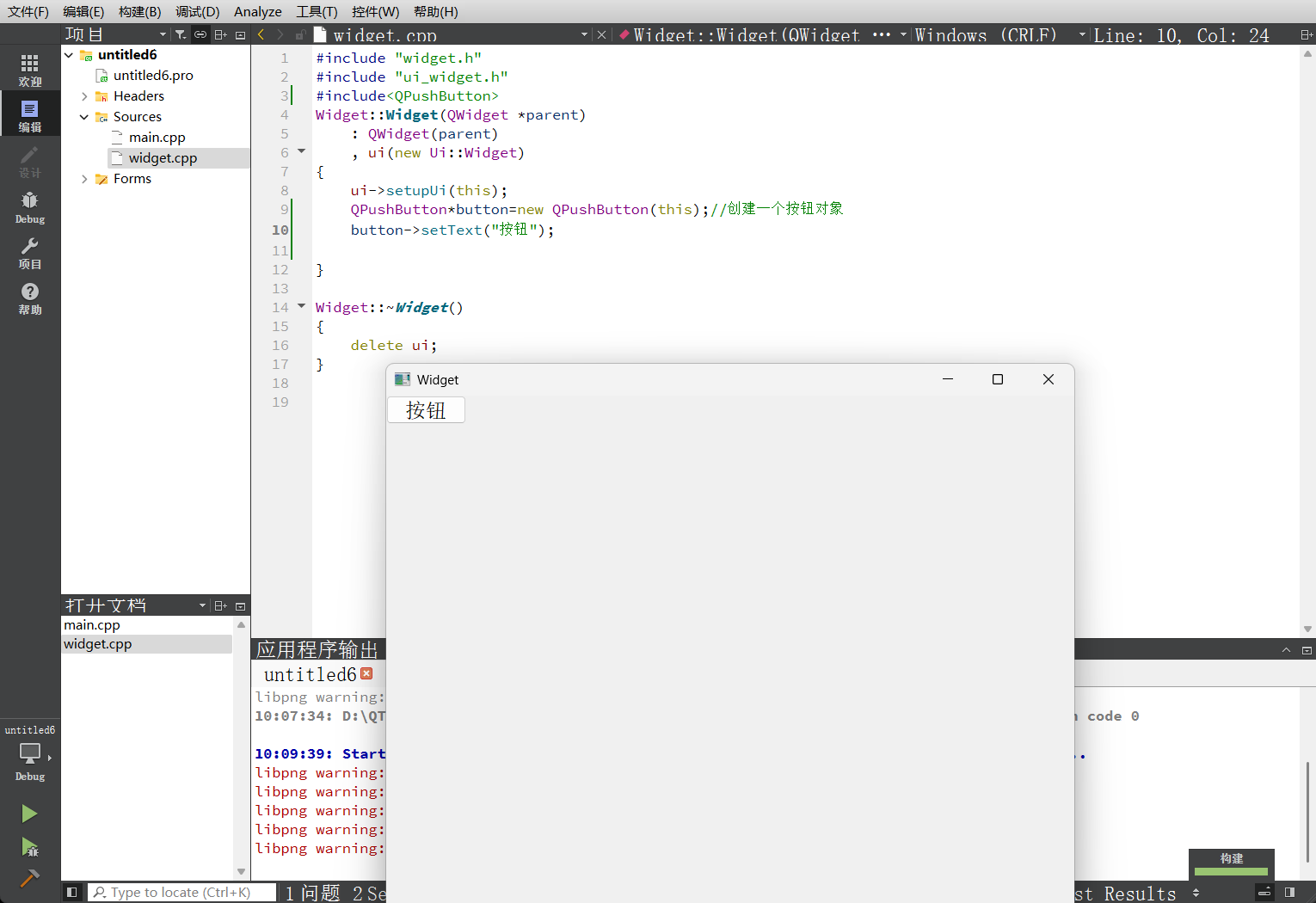

默认情况下，新创建的控件坐标为 (0,0)。

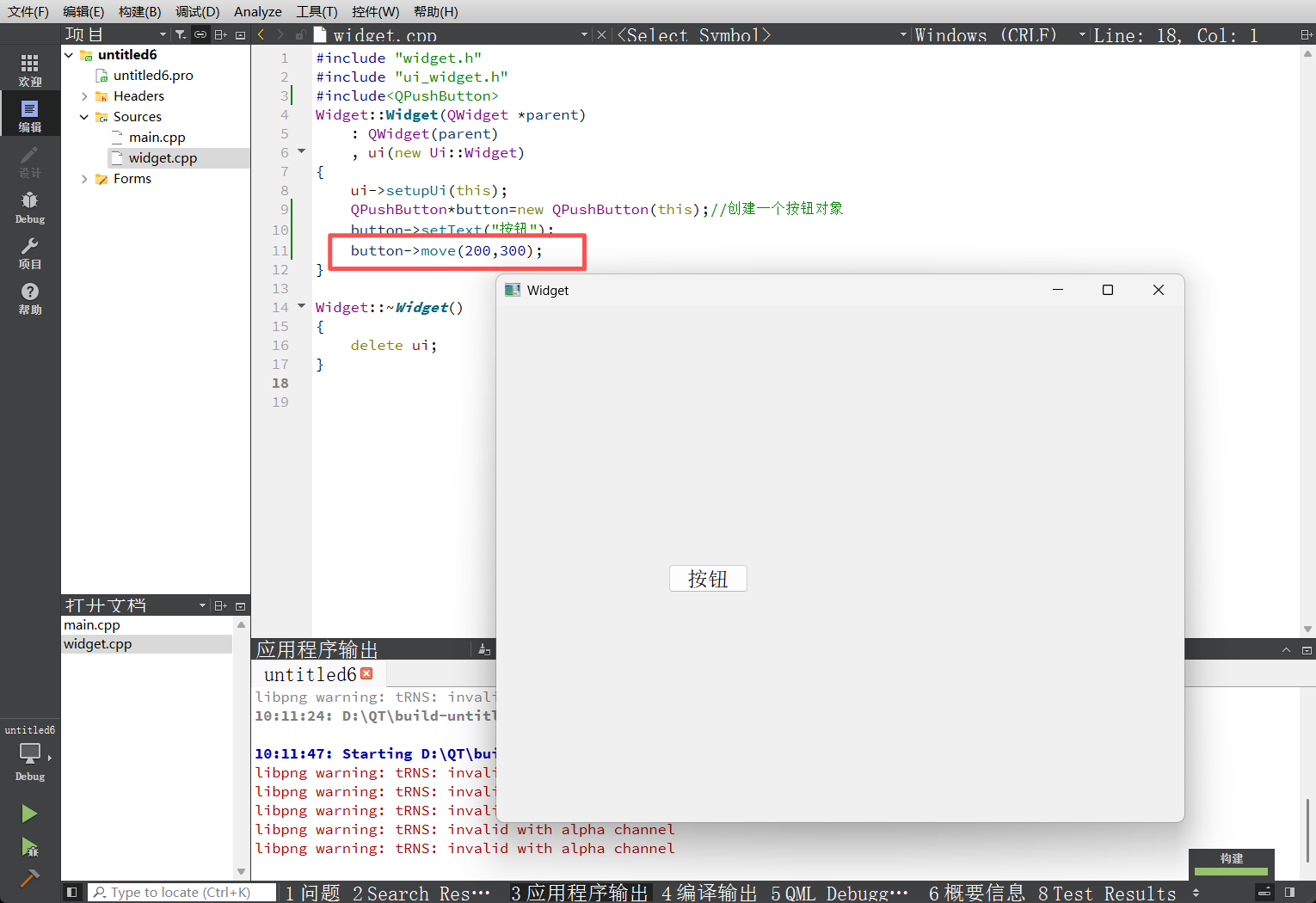

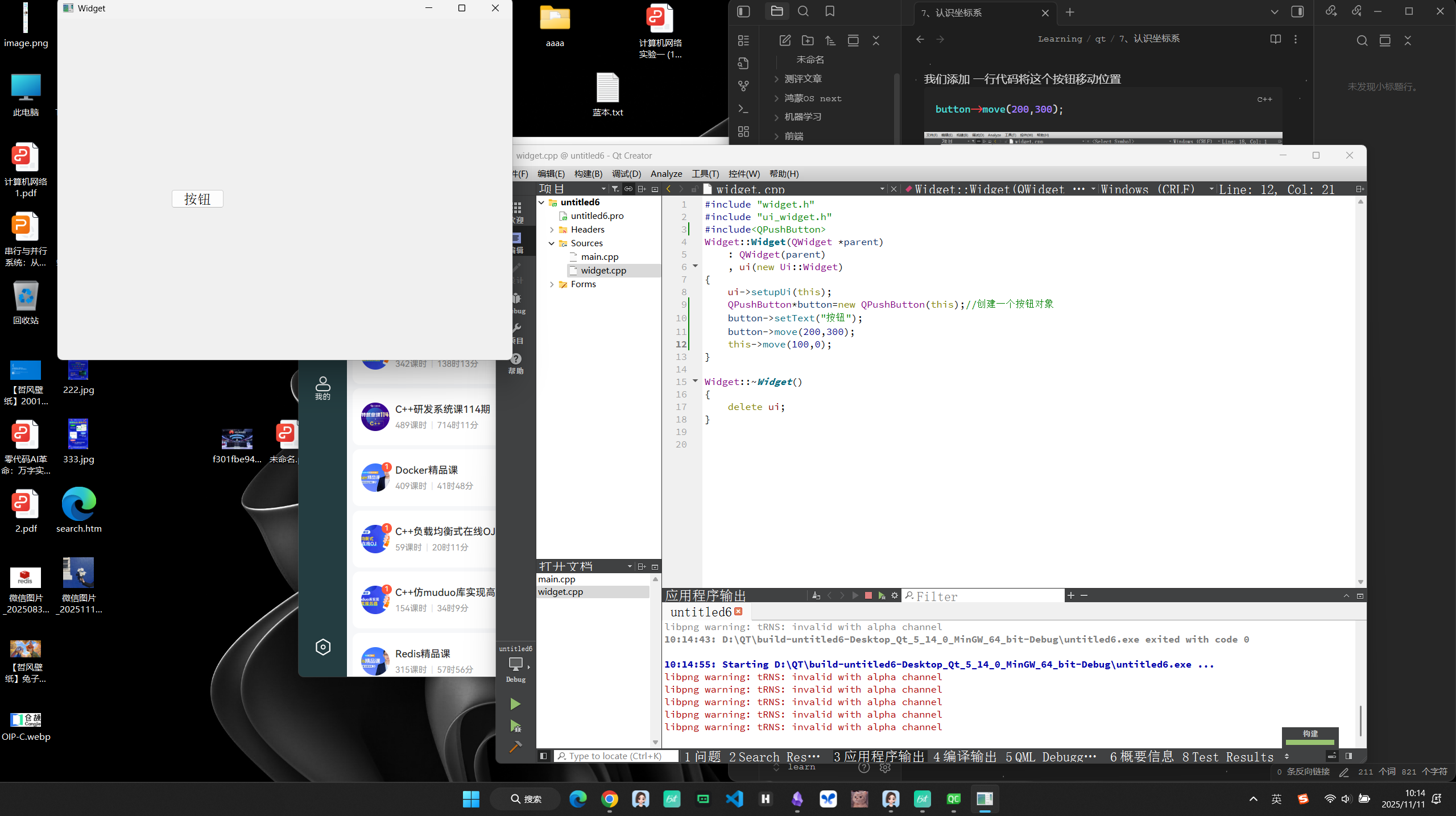

通过调用 move(x, y) 函数，可以将控件移动到指定坐标。

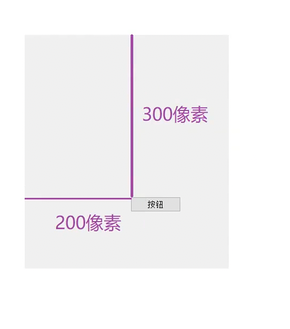

button->move(200, 300);

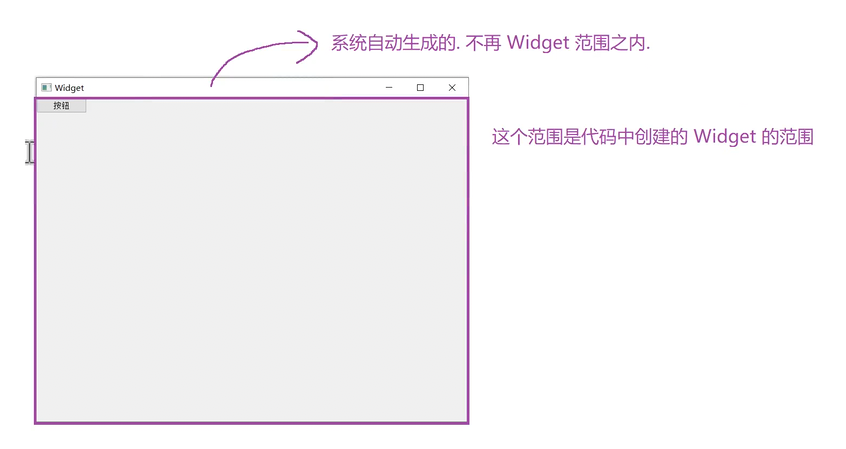

控件在窗口中的坐标是相对于父窗口客户区的。如果是顶层窗口，则坐标是相对于电脑屏幕的。

当移动整个窗口时，内部控件相对于窗口左上角的坐标保持不变，但相对于屏幕的全局坐标会随之更新。

总结

Qt 框架的强大在于其严密的逻辑体系。从 SDK 的安装配置到项目的精密文件结构，从基于对象树的自动内存管理到响应式的信号槽交互，每一环节都为构建高性能跨平台软件提供了支撑。理解并掌握 QWidget 基础、控件体系以及坐标布局，是进阶开发复杂 UI 与业务逻辑的必经之路。
