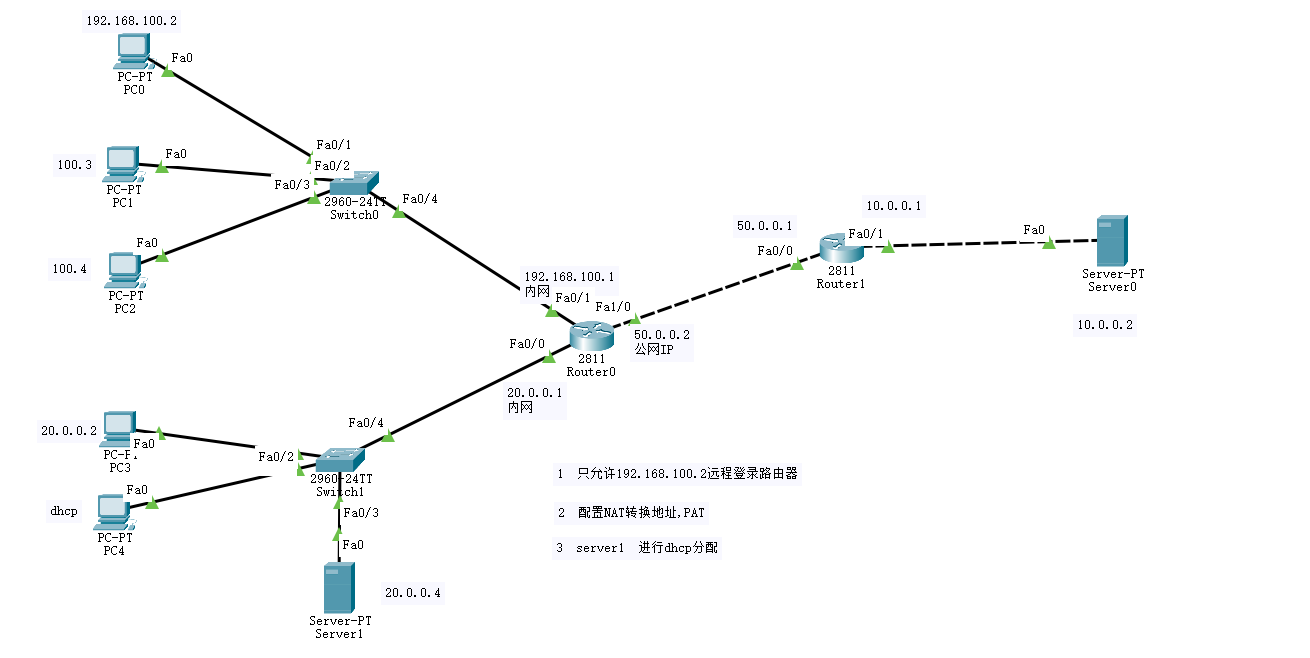

1)拓扑图

2)实验步骤
PC机配置

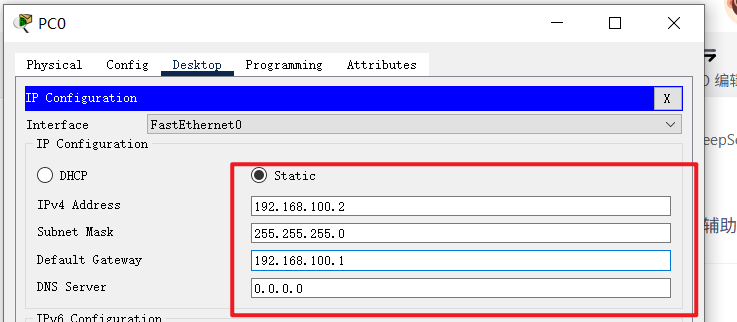

PC 0

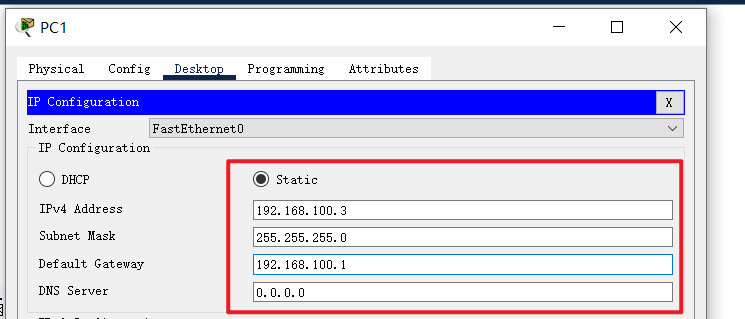

PC 1

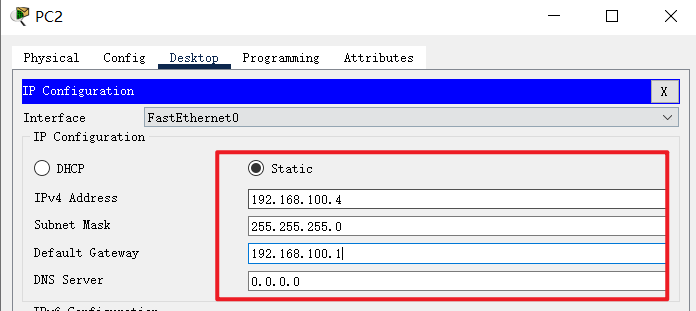

PC 2

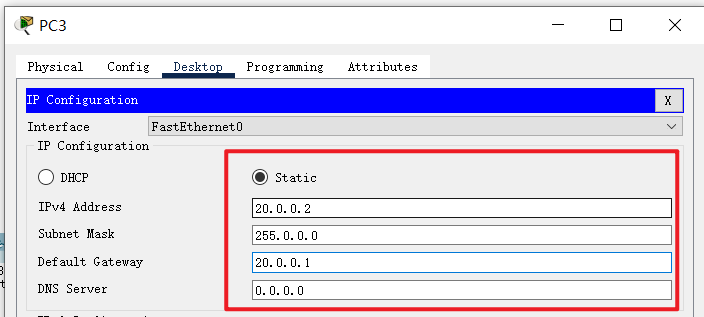

PC 3

PC 4
暂不配置,等server1配置完dhcp后,再获取IP地址
路由器配置
route 0
配置端口IP



interface f0/1 // 进入端口f0/1
ip address 192.168.100.1 255.255.255.0 // 设置端口ip地址和子网掩码
no shutdown // 开启端口
配置rip

route rip //开启rip
network 50.0.0.0 // 公布直连网络,这里只需要公布50即可,另外两个直连端口要设置成内网
exit // 退出

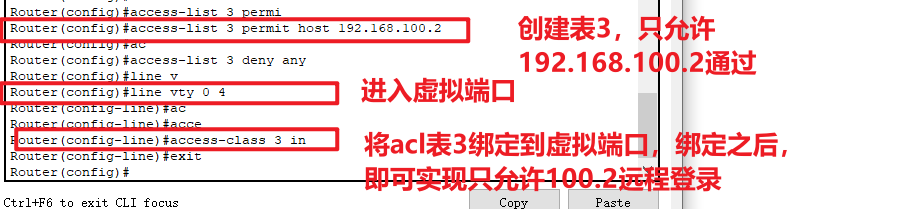

配置远程登录

line vty 0 4 // 开启虚拟接口 0-4
password 123456 // 设置远程登录的密码为123456
login //保存
exit // 退出
配置PAT


interface f0/1
ip nat inside
exit
interface f0/0
ip nat inside
exit
interface f1/0
ip nat outside
exit

access-list 1 permit 20.0.0.0 0.0.0.255 // 创建表1,允许20.0.0.0网段通过
access-list 2 permit 192.168.100.0 0.0.0.255 // 创建表2,允许192.168.100.0网段通过

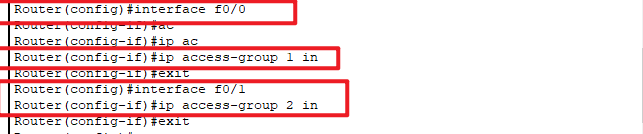

interface f0/0 // 进入端口f0/0
ip access-group 1 in // 将acl表1应用到f0/0
exit // 退出
interface f0/1 // 进入端口f0/1
ip access-group 2 in // 将acl表2应用到f0/1
exit // 退出

ip nat pool nattest 50.0.0.2 50.0.0.2 netmask 255.0.0.0 // 创建对应的公网ip
ip nat inside source list 2 pool nattest overload // 启动PAT,将表1应用到nattest
ip nat inside source list 1 pool nattest overload // 启动PAT,将表2应用到nattest
route 1
配置端口ip


interface f0/1 // 进入端口f0/1
ip address 10.0.0.1 255.0.0.0 // 配置ip地址和子网掩码
no shutdown // 打开端口
exit // 退出端口
配置rip

route rip // 启动rip
network 10.0.0.0 // 公布自己的直连网络段
network 50.0.0.0
exit // 退出
server配置

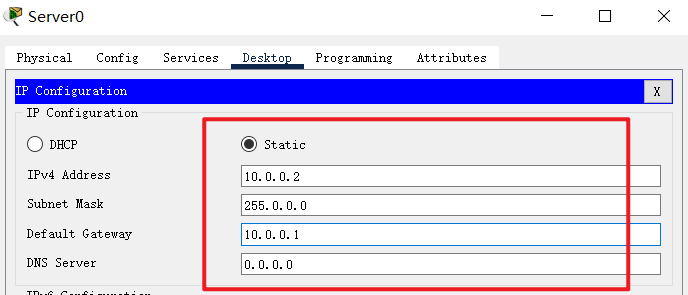

server 0

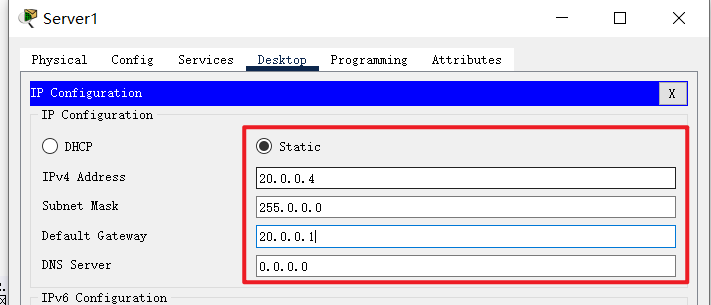

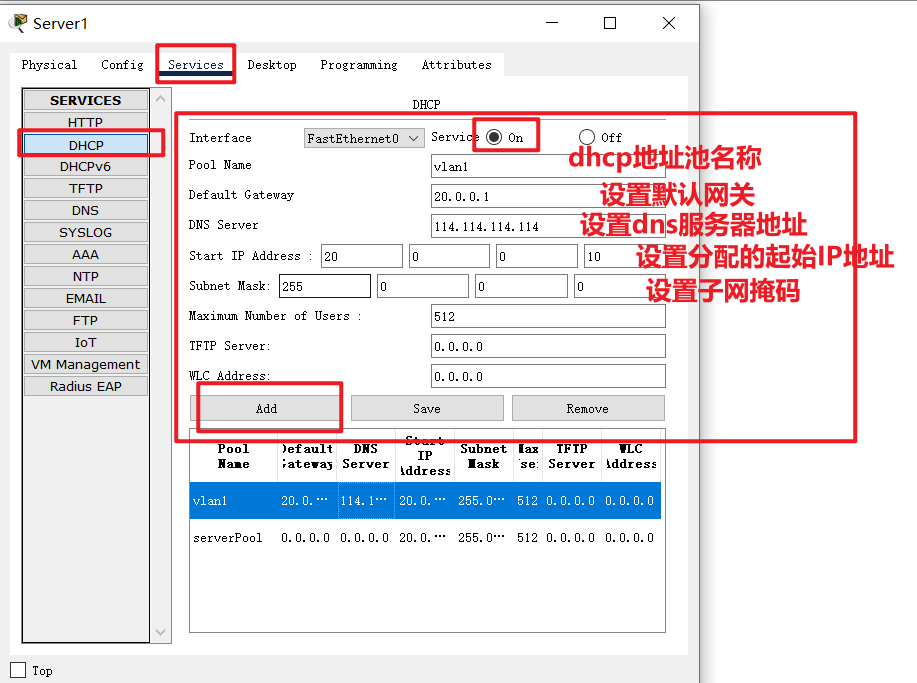

server 1


3)测试

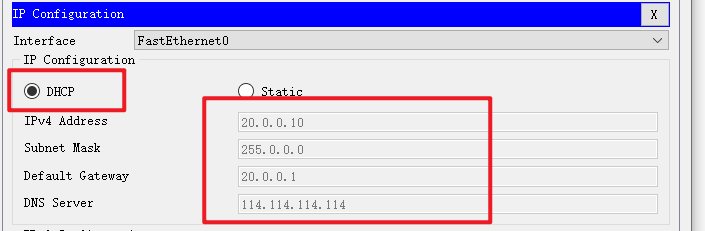

PC 4 自动获取ip地址

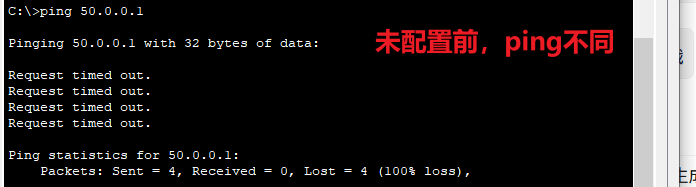

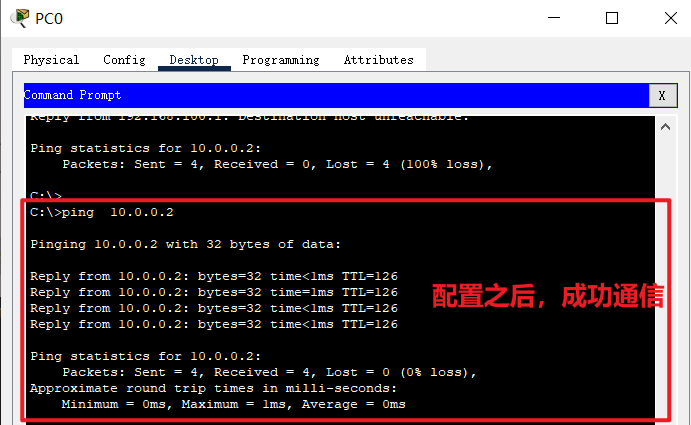

PC机与server 0通信

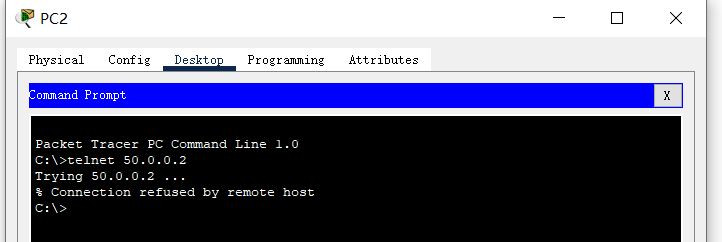

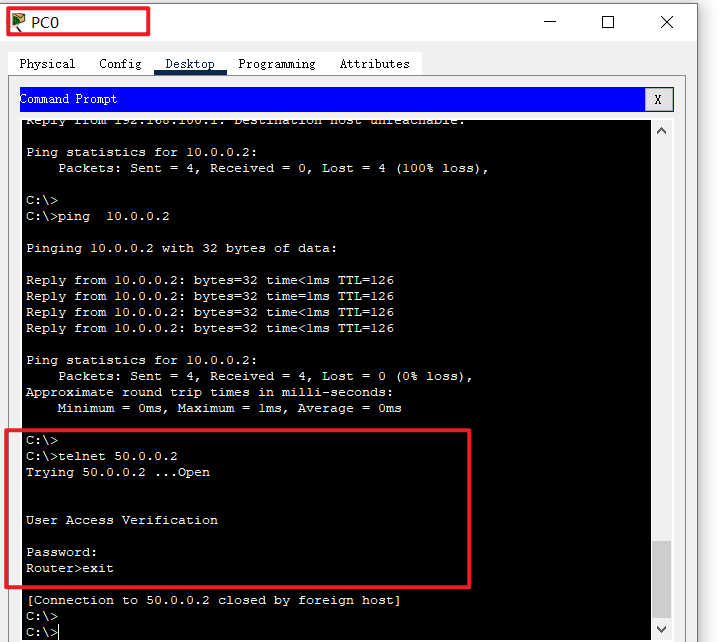

远程登录


只有PC 0 可以远程登录
