构建“巨石”：为13幕WebGL史诗打造可组合渲染系统

原文：Building The Monolith: Composable Rendering Systems for a 13-Scene WebGL Epic

作者：Ethan Chiu

日期：2025 年 11 月 29 日

翻译：田八（前端周刊）

探索如何通过可组合材质、粒子与过渡系统，将《巨石计划》（The Monolith Project）的风格化世界变为现实。


**免费课程推荐：**通过34节免费视频课、分步项目和实操演示，掌握GSAP实现JavaScript动画。立即报名→

为了构建这个包含 13 个不同场景的庞大项目，我们在React Three Fiber中开发了多个由可复用、可组合组件构成的系统：

• 延迟渲染与轮廓

• 可组合材质

• 可组合粒子系统

• 场景过渡系统

文章开篇概述项目的概念艺术与早期协作，随后分章节详解每个系统。这些章节阐述了延迟渲染和轮廓线背后的设计理念、可组合材质系统的结构、可组合粒子系统的逻辑，以及场景过渡的处理方法。

简介与概念艺术


Kehan 通过一个朋友的朋友找到我。他对这个项目已经有了构想，并已邀请Lin绘制了几个场景插图。我告诉他我想要的团队配置，最终组建了一支完整的自由职业者团队：Fabian担任着色器开发人员，Nando担任创意人员，Henry担任3D艺术家，Daisy担任制片人，HappyShip在Henry休假期间也加入了团队。

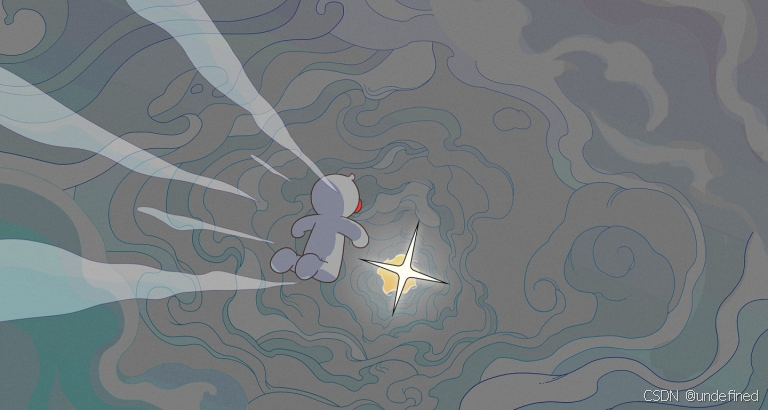

Lin的插画风格独特而富有创意，将其转化为3D模型的过程充满乐趣和挑战。团队日夜不停地讨论如何将这个项目落地，不断涌现出新的想法并分享参考资料------我的项目书签文件夹里现在已经收藏了超过50个链接。能够与这样一支充满热情和才华的团队合作，我感到无比荣幸和快乐。





1. 延迟渲染与轮廓

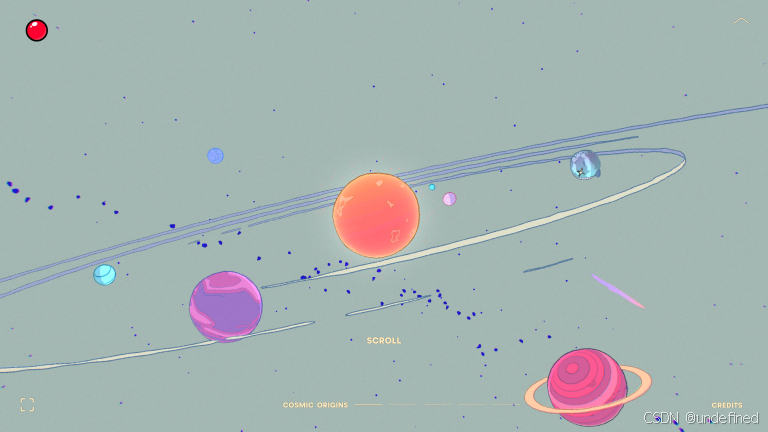

这种艺术风格的关键特征是使用彩色轮廓线。经过广泛的研究，我们找到了实现这一目标的三种主要方法：

1. 基于深度与法线的边缘检测

2. 逆壳法（Inverse Hull）

3. 基于材质ID的边缘检测

我们选择第一种方法，原因有二：逆壳法会导致相机远近变化时，相机靠近或远离物体都会导致轮廓宽度看起来变粗或变细。其次，材质ID则不适用于基于粒子的云朵。

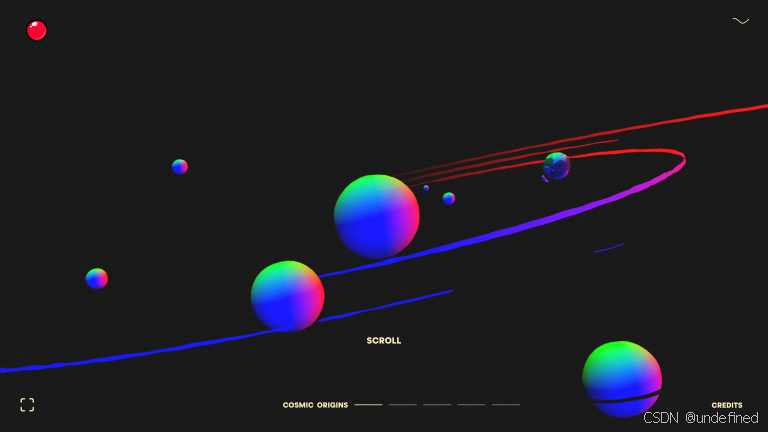

法线处理


在Three.js中使用延迟渲染时，需在WebGLRenderTarget中设置count（计数），每个count代表一个G-Buffer（几何缓冲区）。我们可为每个G-Buffer定义纹理类型与格式以减少内存占用。

在本例中，我们用G-Buffer存储法线，并采用"八面体法向量编码"（octahedron normal vector encoding）的内存优化技术，该技术允许用更少的比特来编码法线，但代价是增加了编码和解码时间。

轮廓颜色


我们希望不同物体有不同颜色轮廓，因此用额外G-Buffer存储。由于我们只使用了少量颜色，一种优化方法是使用颜色查找纹理，从而将G-Buffer减少到比特，但是，为了简化操作并方便调整，我们使用了完整的 RGB 色域。

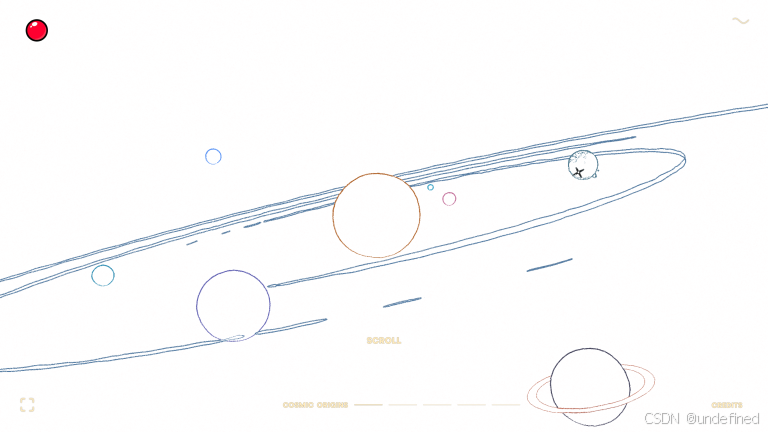

轮廓生成


准备好G-Buffer后，对深度与法线数据应用卷积滤波器检测边缘，再将轮廓颜色G-Buffer的颜色应用到边缘。Maxime Heckel的《Moebius风格后处理》和Visual Tech Art的《轮廓风格材质》等资源提供了巨大帮助。

注意事项

在使用Three.js中的WebGLRenderTarget的count属性有个问题：默认情况下，MeshBasicMaterial等核心材质不再渲染。需为G-Buffer位置赋值才能恢复显示。为避免污染缓冲区，可简单设置为自身值：

glsl

layout(location = 1) out vec4 gNormal;

void main() {

gNormal = gNormal;

}

2. 可组合材质

由于本项目包含许多场景，每个场景都有大量使用不同材质的物体，因此我希望创建一个系统，将着色器功能及其所需的任何数据和逻辑封装到一个组件中。这些组件可以组合起来形成材质。React与JSX让这种组合性变得直观，带来高效开发体验。

注：本项目开发于 2024 年初，当时 TSL（Three.js着色器库） 尚未推出。如今，开发方式可能会有所不同。

GBufferMaterial

该系统的核心是组件GBufferMaterial。它本质上是一个ShaderMaterial带有有用统一变量和预计算值的组件，以及模块可以用来在其上添加额外着色器代码的插入点。

glsl

uniform float uTime;

/// insert <setup>

void main() {

vec2 st = vUv;

/// insert <main>

}

MaterialModule

本项目创建了大量可重用模块，以及一些定制的一次性模块。最基础的是MaterialModuleColor：

jsx

export const MaterialModuleColor = forwardRef(({ color, blend = '' }, ref) => {

// 颜色处理

const _color = useColor(color);

const { material } = useMaterialModule({

name: 'MaterialModuleColor',

uniforms: {

uColor: { value: _color },

},

fragmentShader: {

setup: /*glsl*/ `

uniform vec3 uColor;

`,

main: /*glsl*/ `

pc_fragColor.rgb ${blend}= uColor;

`,

},

});

useEffect(() => {

material.uniforms.uColor.value = _color;

}, [_color]);

useImperativeHandle(ref, () => _color, [_color]);

return <></>;

});

它只是简单地添加一个统一uColor值，并将其写入输出颜色。

使用示例

以下是"巨石"物体的材质代码：

jsx

<mesh geometry={nodes.MONOLITHClean.geometry}>

<GBufferMaterial>

<MaterialModuleNormal />

<MaterialModuleOutline color={0x547694} />

<MaterialModuleUVMap map={tUV} />

<MaterialModuleGradient

color1={'#71b3dd'}

color2={'#acc9ad'}

mixFunc={'st.y;'}

/>

<MaterialModuleAnimatedGradient

color1={'#71b3dd'}

color2={'#acc9ad'}

color3={'#ffffff'}

speed={0.4}

blend="*"

/>

<MaterialModuleBrightness amount={2} />

<MaterialModuleUVOriginal />

<MaterialModuleMap

map={tDetails}

blend="*"

oneMinus={true}

color={lineColor}

alphaTest={0.5}

/>

<MaterialModuleFlowMap />

<MaterialModuleFlowMapColor

color={'#444444'}

blend="+"

/>

</GBufferMaterial>

</mesh>

这些都是通用模块，在整个网站的许多不同网格中重复使用。

• MaterialModuleNormal：将世界法线并写入法线G-Buffer

• MaterialModuleOutline：将轮廓色写入轮廓色G-Buffer

• MaterialModuleUVMap：基于纹理设置当前st值（影响后续用st的模块）

• MaterialModuleGradient：绘制渐变

• MaterialModuleAnimatedGradient：绘制动态渐变

• MaterialModuleBrightness：提亮输出色

• MaterialModuleUVOriginal：重置st为原始UV

• MaterialModuleMap：绘制纹理

• MaterialModuleFlowMap：添加流图纹理到uniform变量中

• MaterialModuleFlowMapColor：基于流图激活区域添加颜色

此外，还创建了影响顶点着色器的模块，例如：

• MaterialModuleWind：移动顶点实现风吹效果（用于树木、灌木）

• MaterialModuleDistort：扭曲顶点（用于行星）

借助该系统，复杂的着色器功能（例如风）被封装到一个可重用且易于管理的组件中。然后，它可以与其他顶点着色器和片段着色器模块结合使用，轻松创建各种各样的材质。

3. 可组合粒子系统

同样，"可组合、可复用"理念延伸至粒子系统。

ParticleSystem

核心ParticleSystem组件用WebGL编写，包含用"乒乓渲染法"计算位置、速度、旋转和生命周期的逻辑。特性包括预热、自然启停（剩余粒子完成生命周期）、未使用的爆发模式。

与GBufferMaterial类似，位置着色器、旋转着色器和生命着色器都包含供模块使用的插入点。例如：

glsl

void main() {

vec4 currPosition = texture2D(texturePosition, uv);

vec4 nextPosition = currPosition;

if (needsReset) {

/// insert <reset>

}

/// insert <pre_execute>

nextPosition += currVelocity * uDelta;

/// insert <execute>

gl_FragColor = vec4(nextPosition);

}

支持两种模式：点集（points）或实例网格（instanced mesh）。

ParticleSystemModule

系统受Unity启发，包含定义发射形状的模块以及影响位置、速度、旋转和缩放的模块。

发射模块

EmissionPlane模块允许我们根据平面的大小和位置来设置粒子起始位置。

EmissionSphere模块允许我们设置粒子在球体表面上的起始位置。

最强大的模块是EmissionShape模块。它允许我们传入几何体，并使用该几何体计算起始位置MeshSurfaceSampler。

位置/速度/旋转/缩放模块

其他常用模块包括：

• VelocityAddDirection（叠加方向速度）

• VelocityAddOverTime（随时间叠加速度）

• VelocityAddNoise（叠加噪声速度）

• PositionAddMouse：根据鼠标位置增加粒子数量，并且可以将粒子推离或拉向鼠标。

• PositionSetSpline：设置粒子跟随的样条路径，忽略速度。

小行星应用案例

例如，这就是小行星带：

jsx

<ParticleSystem

_key={_key}

enabled={true}

maxParticles={amount}

lifeTime={[20, 200]}

rate={amount / 200}

looping={true}

prewarm={true}

geometry={geometry}

speed={0.2}

>

<EmissionSphere radius={2} />

<PositionSetSpline

debug={debug}

randomRotation={true}

spline={[

new Vector4(-distance, 0, 0, 0.1),

new Vector4(0, -distance, 0, 0.8),

new Vector4(distance, 0, 0, 2),

new Vector4(0, distance, 0, 0.8),

]}

closed={true}

/>

<RotationSetRandom speed={1.5} />

<GBufferMaterial

depthWrite={false}

transparent={true}

>

<MaterialModuleWorldPos />

<MaterialModuleParticle />

<MaterialModuleMap map={tAsteroids} />

<MaterialModuleColor color={color} blend="*" />

<MaterialModuleFlowMap />

<MaterialModuleFlowMapColor blend="+" />

</GBufferMaterial>

</ParticleSystem>

粒子从一个小球发射出来，然后沿着随机旋转的样条路径运动。

它也适用于GBufferMaterial，允许我们使用相同的模块对其进行着色。这就是鼠标悬停流图应用于这个粒子系统的方式------这里也使用了与单体相同的材质模块。

落叶案例

jsx

<ParticleSystem

_key={`SceneSwampOverview-Leafs`}

enabled={true}

maxParticles={32 * 32 * 0.5}

looping={true}

prewarm={true}

lifeTime={20}

rate={(32 * 32 * 0.5) / 20}

geometry={leafGeometry}

{...props}

>

<EmissionShape geometry={leafEmitterGeometry} />

<VelocitySetDirection direction={[0, -1, 0]} />

<VelocityAddOverTime direction={[-0.1, 0, 0]} />

<RotationSetRandom speed={[0.3, 3]} />

<PositionGroundLimit y={0.4} />

<RotationGroundLimit y={0.4} />

<PositionUtilCamera />

<PositionAddMouse distance={0.5} strength={0.03} />

<PositionAddAttractor ref={refParticleAttractor1} geometry={monolithGeometry} strength={0} />

<ParticleSystemSpriteMaterial map={tLeafs} cols={8} alphaTest={0.5} outlineColor={0x428385} />

</ParticleSystem>

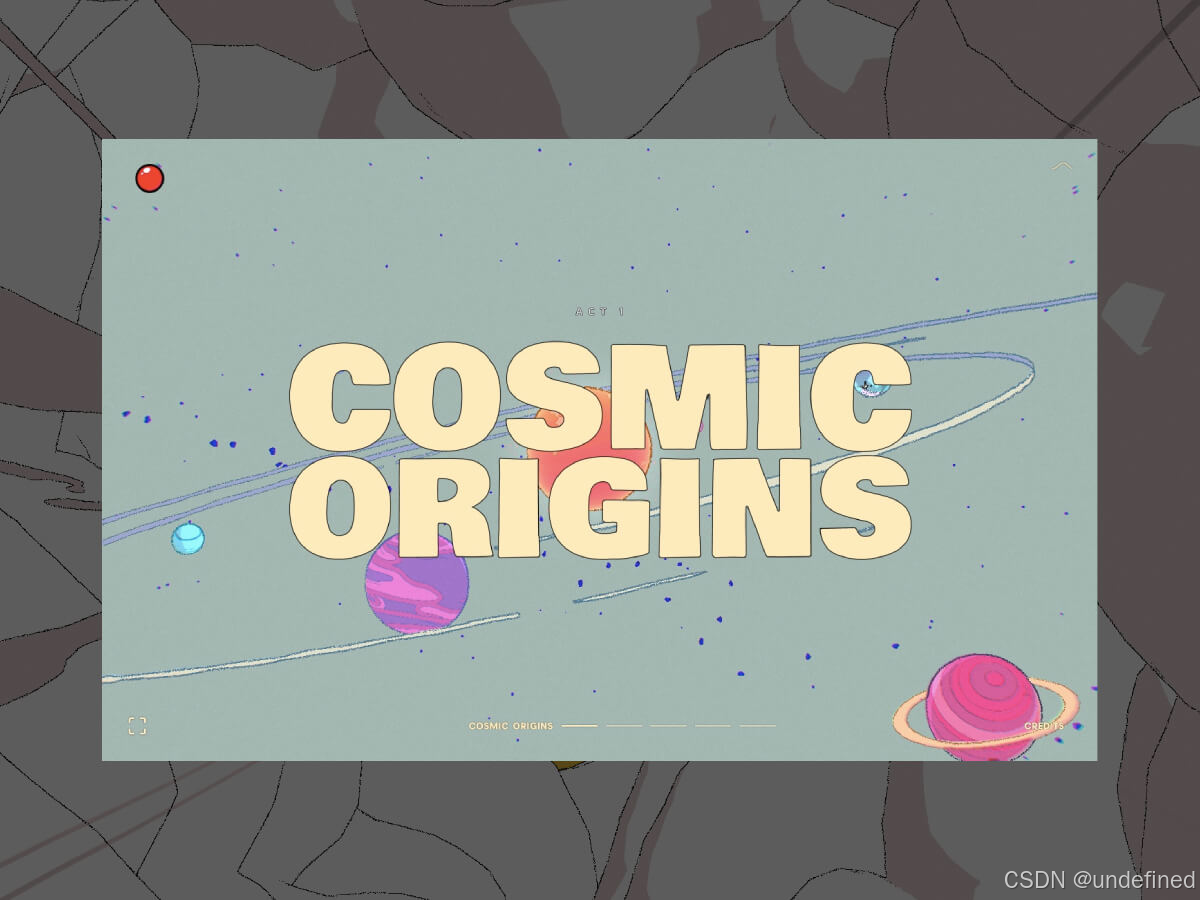

4. 场景过渡系统

由于场景数量众多，且我们需要创建多种不同的转场效果，因此我们专门构建了一个用于场景转场的系统。项目中的每个转场效果都使用了这个系统，包括：

• 太阳系→行星：向上擦除

• 行星→骨骼：缩放模糊

• 历史→石板：遮罩

• 石板→坠落：遮罩

• 坠落→概览：缩放模糊

• 沙漠→沼泽：径向过渡

• 冬季→森林：球体过渡

• 世界→结局：遮罩

首先，我们使用延迟渲染绘制场景 A，包括深度和法线。然后，我们对场景 B 执行相同的操作。

接下来，我们使用一个全屏三角形，并为其添加一个材质来混合两个场景。我们创建了四种材质来支持所有的转场效果。

• MaterialTransitionMix（基础混合）

• MaterialTransitionZoom（缩放过渡）

• MaterialTransitionRadialPosition（径向过渡）

• MaterialTransitionRaymarched（光线追踪过渡）

其中最简单的是MaterialTransitionMix，但它功能也相当强大。它接收场景 A 的纹理、场景 B 的纹理以及一个额外的灰度混合纹理，然后根据 0 到 1 之间的进度值将它们混合在一起。

对于太阳系到行星的过渡，混合纹理是在运行时使用向上移动的矩形生成的。

对于历史到石板的过渡，混合纹理也是在运行时生成的，方法是在特殊的遮罩模式下渲染相同的石板场景，将石板输出为从黑到白的范围。

石板到坠落的过渡效果，以及世界到终结的过渡效果，都是以相同的方式处理的，即使用运行时生成的混合纹理。

延迟渲染，使其可组合

采用与可组合材质和粒子系统相同的插入技术，延迟渲染工作流程也实现了可组合性。

项目结束时，我们为延迟渲染系统创建了以下模块：

• DeferredOutline（轮廓）

• DeferredLighting（光照）

• DeferredChromaticAberration（色差）

• DeferredAtmosphere（大气，沙漠开场最明显）

• DeferredColorCorrect（色彩校正）

• DeferredMenuFilter（菜单滤镜）

用例

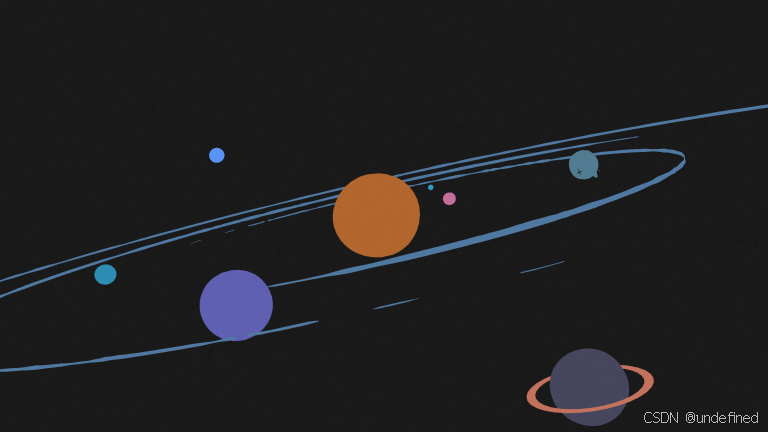

例如，太阳系场景包含以下模块：

jsx

<RenderTextureDeferred>

<DeferredChromaticAberration maxDistortion={0.03} />

<DeferredLighting ambient={1} />

<DeferredOutline depthThreshold={0.1} normalThreshold={0.1} />

<DeferredColorCorrect />

<DeferredMenuFilter />

<SceneSolar />

</RenderTextureDeferred>

结语

这些系统具有封装性、可组合性和可重用性，有助于加快开发速度。

这意味着可以独立添加和测试各项功能。不再需要包含过多 uniform 变量和数百行 GLSL 代码的庞大材质文件。修复特定功能也不再需要跨多个材质复制代码。着色器所需的任何 JS 逻辑都与使用它的顶点或片段代码片段紧密耦合。

当然，由于这一切都是用 React 构建的，所以我们可以享受热重载功能。能够针对特定场景修改特定着色器并立即看到结果，这让工作流程更加有趣、轻松愉快且高效。
