本文总结各传感器的算法

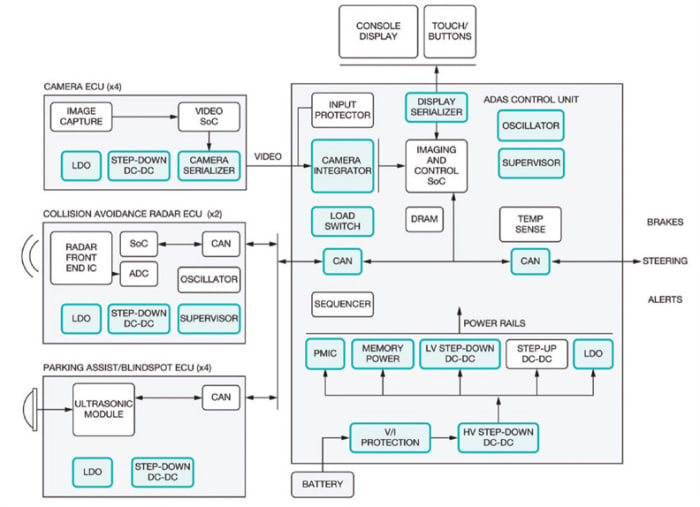

1、传感器算法汇总归类
| 传感器类型 | 功能参数配置 | 参数标定 | 信号处理 | 感知 | 感知融合 |
|---|---|---|---|---|---|
| Camera | 可调参数设置 https://metaso.cn/search-v2/8669902464711499777 | 内参标定 外参标定 | ISP算法 | 感知算法 | 融合算法 |
| Lidar | 扫描频率、回波阈值等 | 内参标定 外参标定 | 点云生成算法 | 感知算法 | |
| Radar | 波形配置 | 外参标定 | 点云与目标生成算法 | 感知算法 | |
| USS | 配置 | 外参标定 | 点云生成算法 | 感知算法 | |
| GNSS | 内部通道配置,如ADC、Filter、AGC等 | 伪距前的data解析 | SPP | 利用RawData进行PPP等算法 | 融合算法 |
| IMU | ADC、Filter配置 | 标定、温补、Calibration; | 在线校准;DR算法 | 融合算法 |
2、功能参数配置
除了各自的内部参数,所有传感器都有一个共同的、至关重要的配置:安装位置与角度(6-DOF)。
-
x, y, z: 传感器相对于车身坐标系原点(通常是后轴中心)的平移距离。
-
roll, pitch, yaw: 传感器的旋转角度。
如果外参配置错误,激光雷达看到的障碍物就无法准确投影到摄像头图像上,自动驾驶系统就会发生严重的判断失误。
2.1 摄像头
尽管Camera都有后端 ISP进行图像处理,但是对CIS芯片的预先配置与初始化依然是决定最终成像质量的基础,必须对 CIS 进行细化的寄存器配置。这些配置包括
光电转换与时序控制:包括曝光策略(积分时间范围、长短帧结合方式)以及CIS内部采样率的设定。这涉及对帧率(Frame Rate)、消隐期(Blanking)以及读出模式(如 Binning 或 Skipping)的配置,以确保传感器在不同光照下的响应速度与信噪比平衡。
模拟前端增益控制:针对 R、G、B 以及高感光的 C通道,需独立配置其可编程增益放大器的初始增益值。这是为了补偿不同波段光线的量子效率差异,确保在模数转换(ADC)之前,各通道的模拟信号电平处于线性最佳区域。
色彩还原的基础校准:包括白平衡的初始统计窗口与增益预设,以及色彩校准矩阵的加载。
这些初始参数一般在光学实验室环境下,利用标准光源、24 色卡及高精度测试图卡,通过客观测试与主观评价相结合的手段,遍历各种场景,最终确定一套最优的寄存器配置表。
在最终的系统运行中,虽然 ISP 算法或驱动程序会根据实时场景通过 I2C/MIPI 接口动态调整传感器的曝光和增益,但这些动态调节机制(3A 算法)完全建立在上述"静态预设参数"的基础之上。预设参数定义了调节的起点、步长、安全边界及线性度,若基础配置偏差过大,不仅会增加 ISP 的算力负担,更可能导致自动曝光震荡、色彩漂移等无法通过后端算法修复的系统性问题。
摄像头是感知系统的核心,参数配置最为复杂,主要涉及光学和图像信号处理(ISP)。
-
标定内参 (Intrinsic Parameters):
-
内参矩阵 (K Matrix): 包含焦距 (fx,fyfx,fy) 和主点坐标 (cx,cycx,cy)。
-
畸变系数 (Distortion Coefficients): 径向畸变 (k1,k2,k3k1,k2,k3) 和切向畸变 (p1,p2p1,p2),用于将鱼眼或广角图像拉直。
-
物理配置:
-
FOV (视场角): 水平/垂直视场角(如前视窄角 30°,周视广角 120°)。
-
分辨率: 如 2MP (1920x1080) 或 8MP (3840x2160)。
-
ISP/运行时配置:
-
数据格式: Raw12/Raw10 (最常用), YUV422 (少用)。
-
曝光模式 (Exposure): 自动曝光 (AE) 策略,感兴趣区域 (ROI) 权重。
-
HDR 设置: 曝光比 (Exposure Ratio),多帧合成策略 (PWL 拐点设置)。
-
帧率 (FPS): 通常为 30fps 或 60fps。
-
同步触发 (Sync): 外触发信号的延迟设置,确保与激光雷达时间对齐。
| 功能 | 说明 | 典型实现 |
|---|---|---|
| 自动曝光/增益控制 | 实时调节快门与增益,保持图像亮度 | 多曝光 HDR、全局快门同步 |
| 白平衡/色彩校正 | 适应不同光源(日光、黄光、LED) | 硬件 LUT + 软件后处理 |
| 噪声抑制 | 降低暗光噪点 | 行列噪声抑制、时域降噪 |
| 图像畸变校正 | 校正镜头畸变 | 内置 DSP 或外部校正算法 |
| 安全认证 | 符合 ISO 26262 功能安全等级 | 采用冗余设计、容错校验 |
在实际系统中,CMOS 传感器的参数往往通过驱动或 ISP 接口进行动态配置,但是这些配置是基于一个基础的预设的参数。以下列出业界常用的几类配置函数(以华为 CANN SDK 为例):
| 功能 | 典型 API(函数名) | 作用说明 |
|---|---|---|
| 帧率设置 | pfn_cmos_fps_set | 设定传感器工作帧率(fps) |
| 降帧功能 | pfn_cmos_slow_framerate_set | 在低光或功耗需求下降低帧率 |
| 曝光时间更新 | pfn_cmos_inttime_update | 动态调节快门时间(us) |
| 增益更新 | pfn_cmos_gains_update | 同时设置模拟增益、数字增益 |
| 增益计算 | pfn_cmos_gain_calc(示例) | 根据目标曝光自动计算增益值 |
| 长/短帧模式切换 | pfn_cmos_longshort_framemode_set | 用于 HDR/WDR 双帧曝光切换 |
| AE(自动曝光)初始化 | pfn_cmos_get_ae_default | 获取默认 AE 参数用于初始化 |
| 曝光参数转换 | pfn_cmos_exp_param_convert | 跨帧率的曝光量换算 |
| 图像翻转/ROI | pfn_cmos_roi_set、pfn_cmos_flip_set | 设置感兴趣区域、水平/垂直翻转 |
| 黑电平校准 | pfn_cmos_blacklevel_set | 调整黑电平以提升对比度 |
| 色彩校正 | pfn_cmos_color_correction_set | 载入或更新色彩矩阵 |
2.2 Lidar
LiDAR 的配置决定了其点云的密度和探测距离。
-
扫描参数:
-
线数 (Channels): 16线、64线、128线或等效线数(固态)。
-
水平视场角 (H-FOV): 机械式通常 360°,固态通常 120°。
-
垂直视场角 (V-FOV): 如 -25° 到 +15°。
-
角分辨率: 水平(如 0.1°)和垂直(如 0.2°)分辨率,决定了能看清多远的物体。
-
运行时配置:
-
转速/帧率: 机械式一般 5Hz, 10Hz, 20Hz (对应转速 300/600/1200 RPM)。
-
回波模式 (Return Mode): 单回波(最强/最近)或双/多回波(Dual/Multi Echo)。注:多回波对于穿透雨雾、树叶非常关键。
-
点频 (Data Rate): 每秒出点数,如 150万点/秒。
-
PTP 同步: 设置 PTP (IEEE 1588) 协议以同步系统时间。
-
最小探测距离 (Blind Zone): 设置过滤掉罩子上的灰尘或近处噪点。
|-------|---------------------|-----------------|------------------------------------|
| 扫描模式 | Return Mode | 单返回 / 双返回 / 多返回 | 0‑Single、1‑Dual、2‑Full‑Wave |
| | 工作模式 | 动态(随环境调节)或恒定 | 0‑Dynamic、1‑Constant |
| | 高分辨率模式 | 标准 vs 高分辨率 | 0‑Standard、1‑High‑Resolution |
| | 同步方式 | Sync 开关 + 同步角度 | sync: 0/1,syncAngle: 0‑359° |
| 返回与过滤 | Intensity Threshold | 最小强度阈值,过滤噪声点 | 1‑10000(默认 5000) |
| | Median Filter | 开/关及窗口大小 | enable: true/false,size: 3‑7 |
| | Smoothing Filter | 开/关及平滑因子 | enable: true/false,factor: 0.1‑1.0 |
2.3 Radar
毫米波雷达的底层配置主要涉及波形设计,决定了其探测性能。
-
波形配置 (Waveform Profile):
-
起始频率: 如 76GHz 或 77GHz。
-
带宽 (Bandwidth): 决定距离分辨率(如 4GHz 带宽可达 4cm 分辨率)。
-
Chirp (扫频) 参数: 斜率 (Slope)、周期 (Duration)、采样点数。
-
探测性能配置:
-
RCS 阈值 (Sensitivity): 雷达散射截面积阈值,设置过低会有噪点,过高会漏检行人。
-
最大探测距离 vs 最大速度: 通过配置 Chirp 的参数进行权衡(Trade-off)。
-
CFAR (恒虚警率) 参数: 用于在噪声背景中检测目标的算法阈值。
-
输出类型:
-
Object List (目标列表): 雷达内部处理后的目标(ID, 距离, 速度, 角度)。
-
Cluster (聚类): 未经跟踪的点迹集合。
-
ADC/Heatmap Raw Data: 原始数据(用于 4D 雷达的高级感知算法)。
2.4 USS
主要用于低速泊车,配置相对简单。
-
脉冲参数:
-
频率: 通常为 40kHz, 48kHz 或 58kHz。
-
脉冲个数: 发出的波形周期数。
-
探测逻辑:
-
余振时间 (Ring Down Time): 决定了最小盲区(通常 15-30cm)。
-
最大接收窗口: 决定了最大探测距离(通常 2.5m - 5m)。
-
灵敏度曲线 (Threshold Curve): 随距离变化的阈值曲线,用于过滤地面反射杂波。
-
工作模式:
-
探头分组: 设置哪几个探头同时发波,哪几个接收(三角定位需要特定的发收逻辑)。
触发信号(Trig)
发送 10 µs 的高电平脉冲即可启动一次测距。
为避免误触发,建议在每次测距后保持 低电平 ≥ 2 ms(即测距间隔 ≥ 25 ms)。
回波信号(Echo)
Echo 引脚输出的高电平宽度 = 往返时间(µs),距离(cm) = 宽度 / 58(在 340 m/s 声速下)。
若未检测到回波,需设置 超时阈值(如 30 ms)防止程序卡死。
采样频率
典型采样率为 10 Hz~15 Hz(即每 66 ms~100 ms 采一次),高于此会导致回波信号相互干扰。
温度补偿
声速随温度变化(约 0.6 m/s/°C),在高精度需求下可根据温度传感器对距离进行软件补偿。
2.5 GNSS
GNSS 模组的参数配置围绕使能/工作模式 → 天线硬件 → 星座与信号 → 输出协议 → 精度阈值 → 功耗管理这几大块展开。通过 AT 指令、配置文件或 Web UI 均可完成,关键是根据实际使用场景(移动端、车载、基站)合理调节星座、更新率、功耗和精度阈值。
用于获取绝对位置。
-
搜星配置:
-
星座选择: 开启 GPS, GLONASS, Galileo, BeiDou (BDS) 中的哪些。
-
频段: L1, L2, L5 多频段设置(抗干扰能力更强)。
-
差分/RTK 配置:
-
NTRIP Client: 差分账号、密码、挂载点 (Mountpoint) 信息。
-
解算频率: 输出定位数据的频率(1Hz, 5Hz, 10Hz)。
-
天线安装 (Lever Arm):
-
天线相位中心偏差: 两个天线(主/从)相对于 IMU 或 车辆后轴中心的距离(非常关键,填错会导致定位漂移)。
2.6 IMU
用于获取姿态(Pitch, Roll, Yaw)和加速度,是定位系统的"内耳"。
-
量程配置 (Range):
-
加速度计: 如 ±2g, ±8g, ±16g (急加减速需要较大量程)。
-
陀螺仪: 如 ±125°/s, ±500°/s, ±2000°/s (过弯速度)。
-
标定参数 (关键):
-
零偏 (Bias): 静态下的输出误差。
-
比例因子 (Scale Factor): 实际物理量与输出数值的比例。
-
轴向非正交误差: X/Y/Z 轴之间不完全垂直的修正矩阵。
-
滤波设置:
-
低通滤波器 (LPF): 截止频率设置,用于滤除车辆震动带来的高频噪声。
配置流程概览
-
确定应用需求:如运动捕捉、姿态估计或导航,先选定所需的加速度计/陀螺仪量程和采样率。
-
设置寄存器:通过 I2C/SPI/UART 向 IMU 写入对应寄存器值(如 range、ODR、filter),不同芯片的寄存器映射可参考官方手册。
-
选择通信参数:根据主控 MCU 的串口能力,配置波特率或 CAN 速率。
-
校准与测试:完成配置后进行零偏、比例因子校准,确保测量精度符合规格。
IMU(惯性测量单元)模组常见的参数配置项
| 参数类别 | 具体可配置项 | 常见取值范围/选项 | 说明 |
|---|---|---|---|
| 加速度计量程 | acc_range / ag_AccelFullScale | ±2 g、±4 g、±8 g、±16 g、±2 g、±4 g、±8 g、±16 g | 决定能够测量的最大加速度,范围越大灵敏度越低。 |
| 陀螺仪量程 | gyro_range / ag_GryoFullScale | ±125 °/s、±250 °/s、±500 °/s、±1000 °/s、±2000 °/s、±250 °/s(默认) | 决定能够测量的最大角速度。 |
| 采样率 / 输出频率 | sampleRate、imu_rate、imu_raw_output | 12、26、52、104、208、416 Hz(加速度/陀螺仪)、25、50、100、200 Hz、0.1 Hz--50 Hz | 影响数据更新速度和带宽需求。 |
| 滤波器带宽 | filter、bandwidth | 可配置 16.7 Hz、50 Hz、80--116 Hz 等、50 Hz(默认) | 低通滤波器截止频率,用于抑制高频噪声。 |
| 降采样(Decimation) | decimation | 1--8(对应不同的内部采样倍率) | 通过内部降采样降低输出速率,减小数据量。 |
| 波特率 / 通信接口 | baud_rate、UART、CAN、SPI | 115200 bit/s、460800 bps 等、UART/TTL、CAN(TTL)、I2C/SPI(最高 7 MHz) | 根据主控芯片选择合适的接口和速率。 |
| 其他可选功能 | magnetometer、pressure、temperature、timestamp | 可选开启磁场、压力、温度、时间戳等传感器数据 | 根据应用需求决定是否输出附加传感器信息。 |
