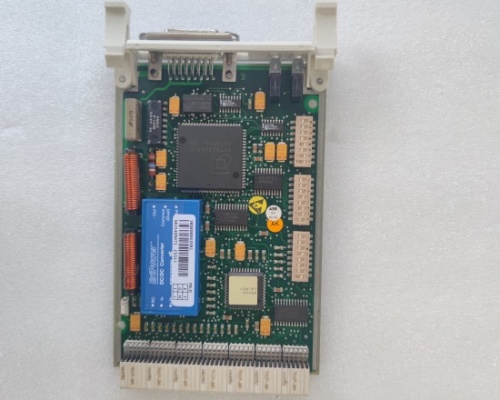

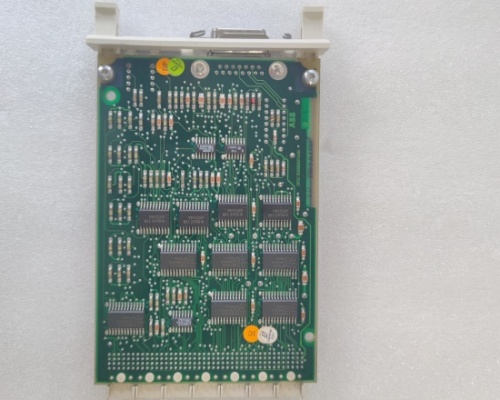

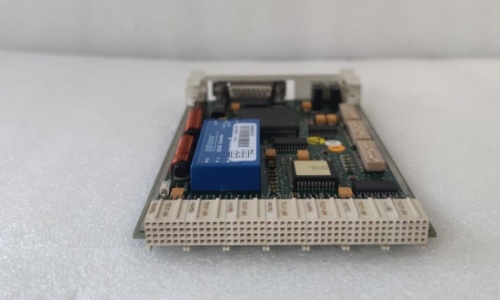

CS513 3BSE000435R1是ABB MasterPiece 200/1系列工业级数字量输入模块，专为工业分布式控制系统（DCS）的数字信号采集任务设计，核心功能是精准接收现场传感器、行程开关等设备输出的数字量信号，将其转换为系统可识别的标准信号并传输至MasterPiece 200/1系列控制器，实现对工业生产过程中离散状态的实时监测。产品采用工业级加固设计，符合IEC 61131-2工业控制设备标准，具备完善的电气隔离与抗干扰保护，可直接安装于标准DIN导轨，无缝兼容ABB MasterPiece 200/1系列DCS系统，适配高温、高湿、多干扰的工业现场环境，为电力、化工等行业的生产过程监控提供稳定可靠的信号采集支撑。
具体参数
品牌 ABB
产品系列 MasterPiece 200/1系列
产品类型 工业级数字量输入模块
型号 CS513 3BSE000435R1
输入通道数 16路独立数字量输入通道
输入信号类型 干接点、湿接点
工作电压 DC 24V
输入电压范围 DC 19.2V - 28.8V
输入电流 每通道典型3mA（DC 24V时）
响应时间 最大1ms
电气隔离 通道间及通道与背板间2500V AC隔离（1分钟）
工作温度范围 0℃ - 60℃
存储温度范围 -40℃ - 85℃
相对湿度 5% - 95% 非冷凝
防护等级 IP20（模块级）
安装方式 35mm标准DIN导轨安装
尺寸 150mm×110mm×60mm（长×宽×高）
重量 约0.5kg
功耗 典型5W，最大8W
兼容系统 ABB MasterPiece 200/1系列DCS系统
诊断功能 通道故障自诊断、电源异常监测
认证资质 CE、UL、IEC 61131-2
绝缘电阻 ≥100MΩ（500VDC）
产品性能
16路独立通道设计，有效避免通道间信号串扰，保障信号采集精度
2500V AC高电气隔离强度，可有效阻断现场浪涌、电磁干扰对系统的影响
响应时间≤1ms，可快速捕捉现场信号变化，满足实时监控需求
适配DC 19.2V-28.8V宽电压输入，兼容不同工业供电场景，供电稳定性强
0℃-60℃宽温工作范围，可在工业现场常规恶劣温湿度环境下长期稳定运行
完善的故障自诊断功能，可实时监测通道状态与电源情况，故障定位精准高效
与ABB MasterPiece 200/1系列DCS系统深度兼容，即插即用，简化系统集成与调试
模块化结构设计，安装维护便捷，可根据现场需求灵活扩展通道数量
工业级抗干扰设计，符合IEC电磁兼容标准，适配复杂工业电磁环境
高可靠性设计，满足工业现场24小时连续运行需求，MTBF≥1,500,000小时
应用领域
电力行业
石油化工行业
冶金行业
制药行业
水处理行业
制造业
天然气行业
水泥行业
造纸行业
纺织行业
同系列型号
ABB CS511 3BSE000433R1
ABB CS512 3BSE000434R1
ABB CS514 3BSE000436R1
ABB CS521 3BSE000437R1
ABB CS522 3BSE000438R1
ABB CS531 3BSE000439R1
ABB CS532 3BSE000440R1
