cadence画板中未连接的线路会以飞线的形式显示，飞线在焊盘上显示会三角形折线，有时三角形太大会超过器件，看起来就不直观。这个显示的三角形大小也是可以调整的。

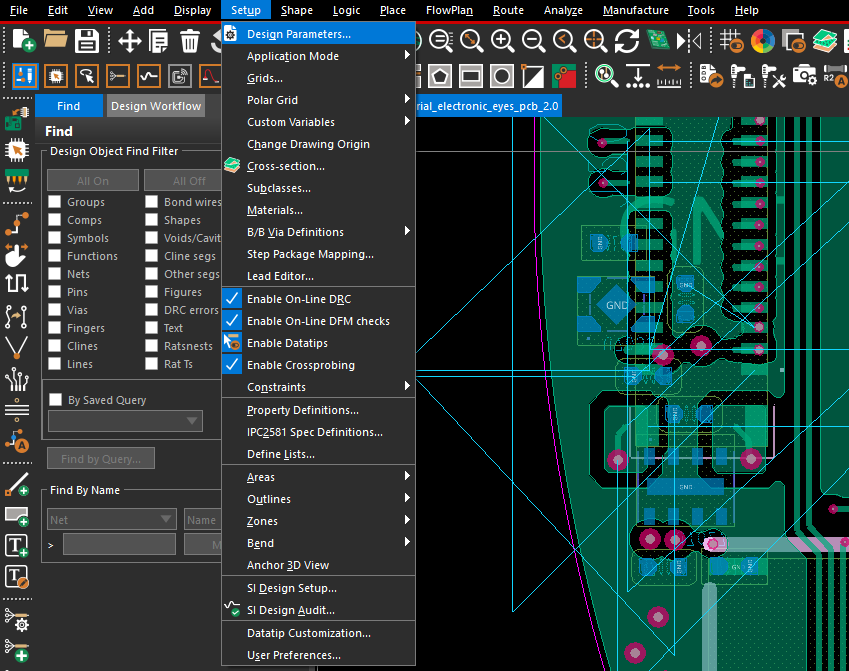

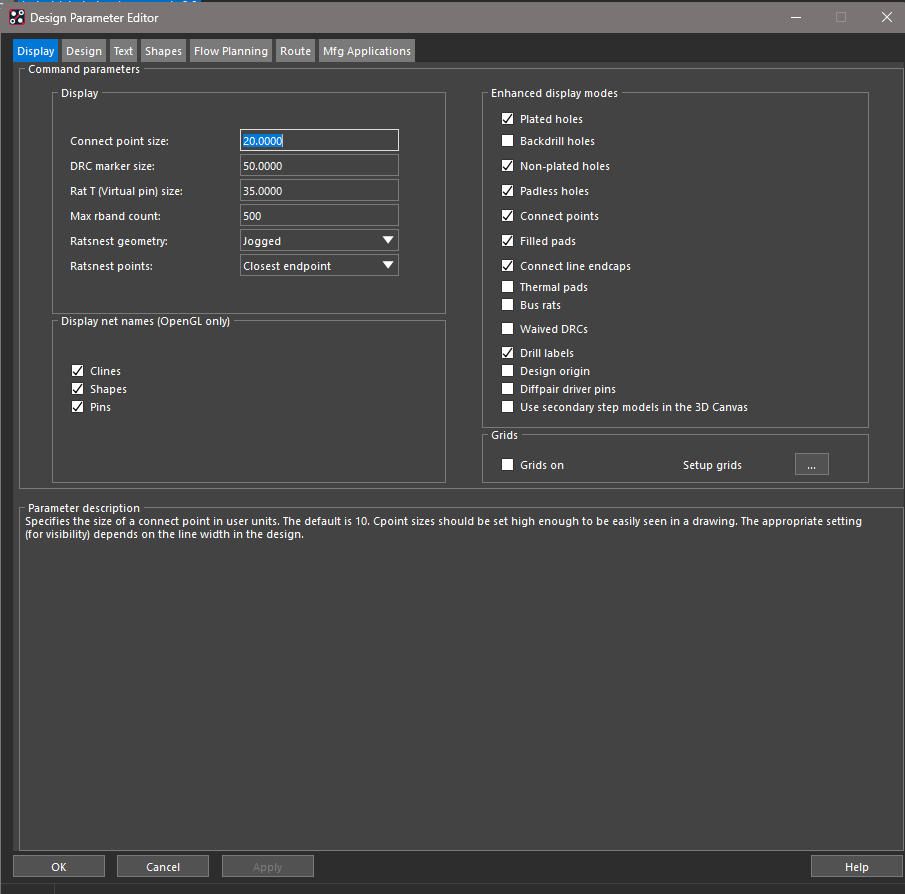

setup -> design parameters -> Display第一项有个Connect point size改变数字大小就可以调整三角形大小。

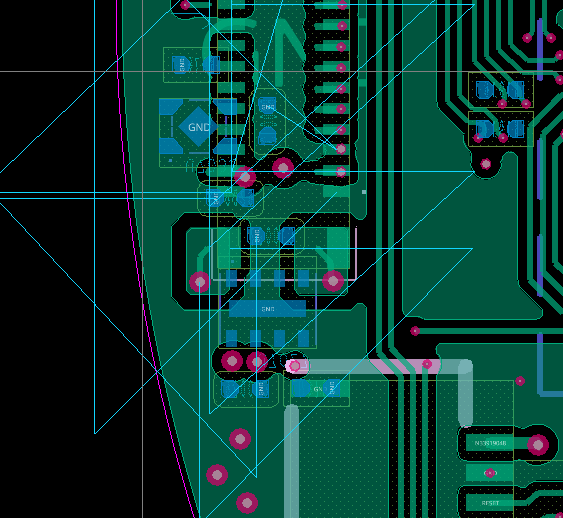

三角形太大

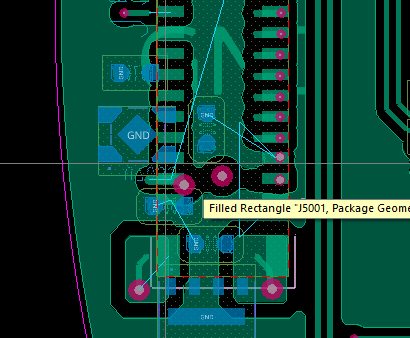

改成小三角形后好看很多
