前言
这是一道硬件面试高频真题，属于光耦隔离控制电源输出电路，常用于电源模块 PS-ON 开关机使能、高低压隔离场景。面试官很喜欢拿来考察：光耦工作原理、三极管开关逻辑、隔离思想、器件作用。下面完整拆解原理与每个元器件功能。

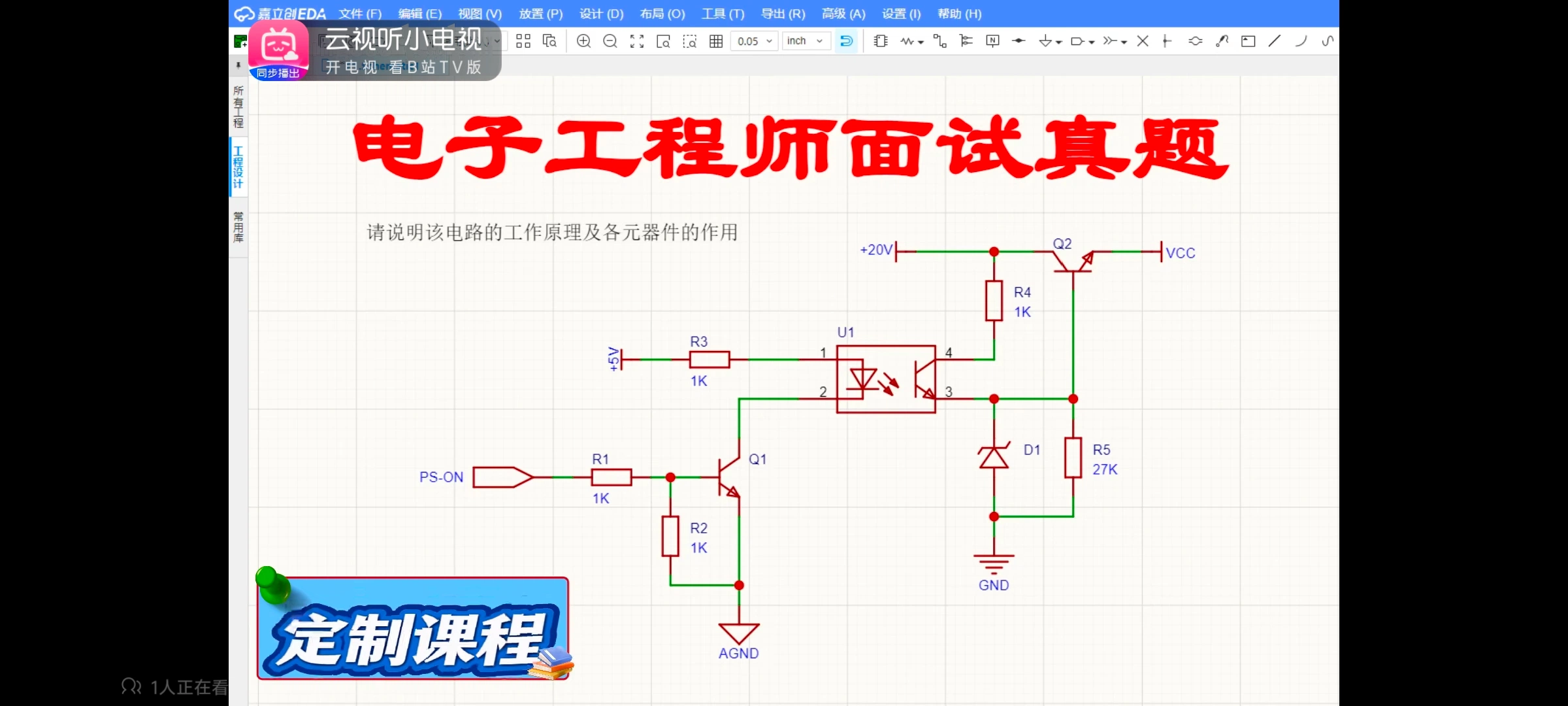

一、电路整体功能概述
本电路实现低压侧控制信号 PS-ON，通过光耦隔离，去控制高压侧 20V 转 VCC 电源输出。 核心目的：强弱电隔离，低压控制域和高压功率域电气隔离，防止干扰、保护主控芯片。
- PS-ON：主控侧开关机使能信号
- U1：光电耦合器，实现电气隔离，信号跨域传递
- Q2：PNP 功率三极管，作为电源开关管，输出 VCC
- 左侧：低压控制域（5V、PS-ON 信号地 AGND）；右侧：高压功率域（20V，功率地 GND），左右两侧无直接电气连接。
二、器件逐个解析
- Q1 NPN 三极管 + R1、R2 R1：基极限流电阻，保护 Q1，限制基极电流。 R2：下拉电阻，PS-ON 悬空时，把 Q1 基极拉到地，保证 Q1 可靠截止，防止误触发。 Q1：作为开关管，由 PS-ON 电平控制导通 / 关断，驱动光耦内部发光二极管。
PS-ON 高电平：Q1 导通；PS-ON 低电平：Q1 截止。
- R3：光耦原边发光二极管限流电阻，5V 供电下限制发光管电流，防止 LED 过流烧毁。
- U1 光电耦合器 内部包含发光二极管 + 光敏三极管。
- 原边（1、2 脚）：发光二极管，电流流过就发光；
- 副边（3、4 脚）：光敏三极管，收到光照就导通。 作用：电气隔离，把低压侧开关信号传递到高压侧，两边地相互独立，阻断高低压之间的共模干扰，保护主控电路。
- R4（1KΩ）：PNP 管 Q2 的基极限流电阻，同时作为光耦副边上拉电阻。光耦导通时拉低 Q2 基极。
- Q2 PNP 功率三极管 电源开关管。发射极接 + 20V，集电极输出 VCC。 PNP 导通条件：\(V_E>V_B\)。当光耦导通，Q2 基极电位被拉低，发射极 - 基极形成压差，Q2 导通，VCC 输出；光耦截止，Q2 关断，VCC 无输出。
- R5（27KΩ）、D1 稳压二极管 D1：稳压管，钳位 VCC 输出电压上限，起到稳压、过压保护。 R5：稳压管限流电阻，和 D1 构成稳压支路，同时作为 VCC 负载，在 Q2 关断时，给输出提供泄放回路，快速拉掉残余电压。
三、完整工作原理
✅ 开机：PS-ON 高电平
- PS-ON 高电平 → Q1 NPN 导通
- 5V 电源经 R3、光耦内部 LED、Q1 流向地 → 光耦 LED 点亮
- 光耦副边光敏三极管受光照导通
- +20V 经 R4、导通的光耦副边到 GND，Q2 基极电位被拉低
- PNP 管 Q2 满足发射极高于基极 → Q2 导通，VCC 输出电压，后级上电。
❌ 关机：PS-ON 低电平
- PS-ON 低电平 → Q1 截止
- 光耦原边 LED 没有电流，熄灭
- 光耦副边光敏三极管截止
- Q2 基极电位被 R4 拉到 + 20V，\(V_E=V_B\)，PNP 管 Q2 截止
- VCC 输出断开，后级掉电；R5 提供泄放通路，释放输出电容残余电压。
四、电路考点总结（面试必背）
- 为什么用光耦？ 实现高低压电气隔离，左右两侧地不相连，隔离共模干扰；高压侧故障不会击穿损坏低压主控芯片，提升系统安全性。
- R2 的作用 Q1 基极下拉电阻，PS-ON 信号悬空时强制拉低，避免三极管误导通，防止电源误开启。
- R3 作用 光耦原边 LED 限流，防止发光二极管电流过大烧毁。
- D1 稳压管作用 钳位输出 VCC，防止输出电压过高损坏后级负载，起到过压保护。
- R5 作用 稳压管限流电阻，同时提供输出电压泄放回路，快速放电。
五、电路优缺点
✅ 优点：
- 强弱电隔离，安全性高；
- 控制逻辑简单，元器件成本低；
- 上电 / 掉电逻辑清晰，适合电源模块使能控制。
❌ 缺点：
- 三极管开关速度有限，不适合高频 PWM，仅适合低速开关控制；
- Q2 PNP 作为线性开关，大电流场景会有一定功耗发热；大电流应用建议替换成 PMOS 管。
六、拓展优化方向
- 大负载场景：将 Q2 PNP 三极管替换 PMOS 管，导通电阻更小，发热更低；
- 增加 RC 吸收回路，抑制开关瞬间尖峰；
- VCC 输出端增加电解电容 + 陶瓷电容，进行电源滤波。
