前言
滞回比较器（施密特触发器）是模电面试、期末必考经典电路，经常给输入波形，要求画出输出波形。很多人容易卡在上下阈值计算，本文完整拆解电路原理、阈值推导、输出波形，面试答题思路一并整理。

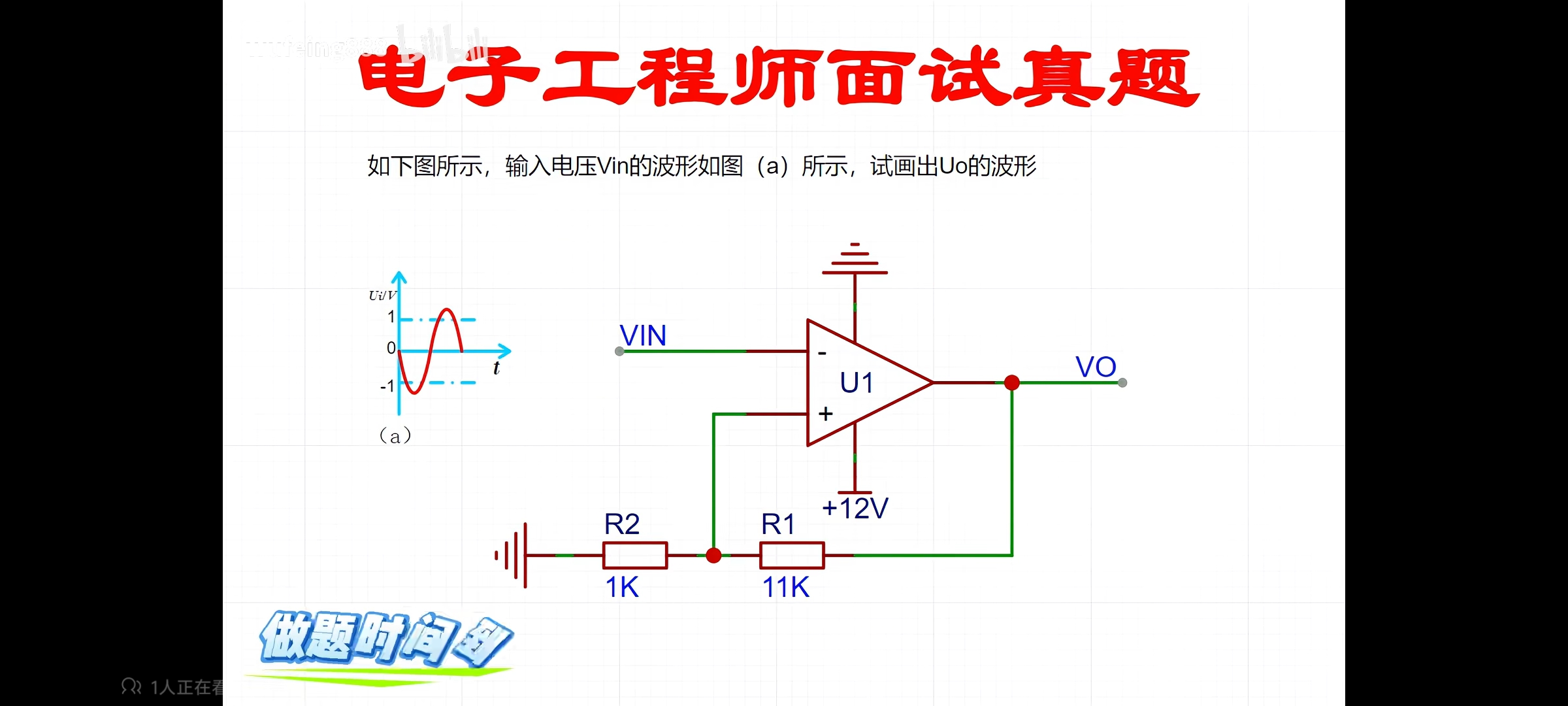

一、电路整体介绍
这是同相输入滞回比较器。
-
反相输入端：接输入信号 V_{IN}
-
同相输入端：由输出电压 V_O 经过 R1、R2 分压，得到阈值电压 V_+
-
运放为开环工作，没有负反馈，属于比较器，不是线性放大电路。
-
电源：运放供电+12V，输出高电平近似+12V，输出低电平近似0V。
输入信号 V_{IN}：幅值\pm1V正弦波。
电路参数：R_1=11\mathrm{k}\Omega，R_2=1\mathrm{k}\Omega
二、阈值电压推导
同相端电压公式：
V_+ = V_O\cdot\frac{R_2}{R_1+R_2}
滞回比较器存在两个阈值：
- 上限阈值V_{T+}：当输出V_O=V_{OH}=12\mathrm{V}
V_{T+}=12\times\frac{1\mathrm{k}}{11\mathrm{k}+1\mathrm{k}}=12\times\frac{1}{12}=+1\mathrm{V}
- 下限阈值V_{T-}：当输出V_O=V_{OL}=0\mathrm{V}
V_{T-}=0\times\frac{1\mathrm{k}}{11\mathrm{k}+1\mathrm{k}}=0\mathrm{V}
✅ 结论：
上限阈值：\boldsymbol{+1V}
下限阈值：\boldsymbol{0V}
三、比较逻辑
-
V_{IN} < V_+=0V：反相端电压 < 同相端电压，输出高电平 V_O=+12V
-
V_{IN} 上升，超过+1V，输出翻转为低电平 V_O=0V
-
V_{IN} 下降，低于0V，输出翻转为高电平 V_O=+12V
关键点：滞回特性，翻转阈值和当前输出电平绑定，不是固定值。
四、输入正弦波，输出波形分析
输入正弦波：V_{IN} 在 -1V ~ +1V 来回变化。
-
初始：V_{IN} 从0往下走到-1V，V_{IN}<0V，输出 V_O=12V，此时阈值V_{T+}=1V
-
V_{IN} 从-1V回升，上升过程：
-
0V ~ +1V区间：V_{IN}<1V，输出保持12V不变
-
当V_{IN}到达+1V，输出翻转，V_O=0V，阈值切换为V_{T-}=0V
- V_{IN}从+1V回落：
-
0V ~ +1V区间：V_{IN}>0V，输出保持0V不变
-
当V_{IN}下降到0V，输出翻转，V_O=12V，阈值切换回V_{T+}=1V
- 循环往复，最终输出是方波。
波形描述
-
输入正弦波：-1V ~ +1V正弦曲线
-
输出VO：
-
V_{IN}上升到+1V，输出由12V跳变到0V
-
V_{IN}下降到0V，输出由0V跳变到12V
五、面试核心考点
- 为什么叫滞回比较器？
两个不同翻转阈值，信号上升、下降的翻转点不一样，存在回差电压，可以抗输入噪声，防止输出抖动。
回差电压：\Delta V_T=V_{T+}-V_{T-}=1V-0V=1V。
- 电路属于同相滞回还是反相滞回？
输入信号接在运放反相输入端，属于反相型滞回比较器。
- 电阻R1、R2作用
构成正反馈，引入滞回窗口，产生两个阈值电压；R1、R2比值直接决定阈值大小。
- 和普通单限比较器对比
普通单限比较器只有一个阈值，输入有微小噪声时，输出会频繁抖动；滞回比较器有回差，抗干扰能力更强，常用于按键消抖、波形整形。
六、常见踩坑点
-
很多人把同相/反相滞回比较器阈值公式记混；
-
忘记：阈值随输出电平变化，上升、下降翻转点不一样；
-
误以为输入正弦波峰值1V，在+1V和-1V两个点翻转，错误。本电路下限阈值是0V，不是-1V。
七、拓展
如果修改R1、R2阻值，可以自由调整回差窗口大小。R1越小，回差窗口越小；R1越大，回差窗口越大。
