一、产品核心定位

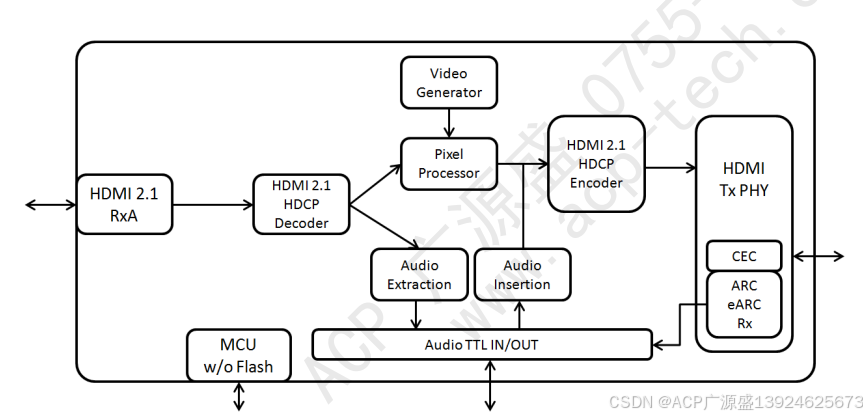

GSV6701A 是基石酷联（GScoolink）推出的一款高性能、低功耗 1 进 1 出 HDMI 2.1 中继器，集成基于 RISC-V 架构的增强型微控制器（MCU），采用 QFN88 封装，以高性价比和紧凑尺寸为核心优势，专为 HomeAV（家庭影音）场景设计，支持 48Gbps 超高传输速率及丰富的音频处理功能，满足高清、超高清影音设备的信号中继与音频扩展需求。
二、详细参数规格解析
（一）HDMI 收发器核心参数
1. HDMI 接收器（Rx）
- 兼容性：兼容 HDMI 2.1、HDMI 2.0b、HDMI 1.4b 协议；支持 HDCP 1.4、HDCP 2.2/2.3（中继器 / 接收器模式）。
- 传输性能：最大数据速率 48Gbps（FRL 模式，12Gbps/4 通道）；支持可编程自适应均衡。
- 视频特性：支持 HDR（高动态范围）及动态 / 静态元数据；支持 VRR（可变刷新率）、FreeSync、G-Sync、ALLM（自动低延迟模式）；支持 FEC（前向纠错）；支持 DSC（显示流压缩）透传；支持帧封装、左右并排、上下分屏等 3D 格式；内置视频发生器，可生成 8K@60Hz、8K@30Hz、4K@120Hz、480i@60Hz 等 HDMI 2.1 标准未压缩视频时序。
- 接口特性：嵌入式最大 512 字节的任意 EDID；DDC/HPD 引脚支持 5V 耐受。
2. HDMI 发射器（Tx）
- 兼容性：兼容 HDMI 2.1a、HDMI 2.0b、HDMI 1.4b 协议；支持 HDCP 1.4、HDCP 2.2/2.3。
- 传输性能：最大数据速率 48Gbps（FRL 模式，12Gbps/4 通道）；支持可编程电压摆幅、压摆率和预加重；支持 TMDS 输入 / 输出 AC 耦合。
- 视频特性：支持色彩空间转换器（TMDS 模式）；支持 HDR10/HDR10+/Dolby Vision/HLG 等 HDR 格式；支持 VRR、FreeSync、G-Sync、ALLM；支持 DSC 编码流透传（HDMI/DP 输入）；支持与 Rx 一致的 3D 格式。
- 音频关联特性：内置硬件 CEC 引擎（低电平协议解码）；支持 eARC Rx 到 I2S/SPDIF 音频提取（HDMI 2.1a 标准）；DDC/HPD/CEC 引脚支持 5V 耐受。
（二）音频处理参数
1. 支持音频格式与采样率
- 格式类型：LPCM、压缩音频、1 位音频（One Bit Audio）、DST 音频、高比特率音频流（HBR）。
- 采样频率：覆盖 32/44.1/48/88.2/96/176.4/192/256/352.8/384/512/705.6/768 KHz。
- 额外支持：SPDIF/I2S/HBR/DSD/TDM 格式；SPDIF 与 I2S 双向转换。
2. 音频功能模式
- 音频提取：从 HDMI Rx、下游 ARC/eARC 中提取 I2S/SPDIF 音频；HBR 音频可通过 4 引脚 SPDIF 输出（支持 8 通道）。
- 音频插入：将外部 I2S/SPDIF 音频插入 HDMI Tx 流（需外部 MCLK 时钟）。
- 双向处理：单音频总线支持立体声同时插入与提取。
3. 音频总线配置
| 配置模式 | 核心参数 |
|---|---|
| 输出配置 | I2S（最多 8 通道）与 SPDIF 同时输出；MCLK 支持 128Fs/256Fs/384Fs/512Fs 可选；SCLK 固定为 64Fs |
| 输入配置 | 可选立体声 I2S（1-8 通道）或 SPDIF 输入；SPDIF 自动检测采样频率，I2S 需软件配置采样频率 |
| 双向配置 | 独立输入 / 输出通道，支持 I2S 立体声同时插入与提取 |
（三）系统与控制参数
- MCU 模式：可选内部 MCU（内置 RISC-V 架构）或外部 MCU（通过 I2C 控制）；支持外部 Flash（QSPI 接口：SPI_CSB/SPI_SCK/SPI_MOSI/SPI_MISO）。
- 外设接口：提供 UART/Timer/GPIO 控制引脚；2 个 GPIO 引脚（GPIO8/GPIO9）可复用为 I2C 控制（外部芯片交互）；支持 Mailbox 功能（外部 MCU 访问芯片状态）。
- 时钟与监测：需外部 25MHz 晶振（要求：<300ppm、EF<0.7、CL=18pF、ESR=50）；内置温度传感器（监测结温）。
（四）电气与环境规格
1. 电源参数
| 电源域 | 工作电压范围（典型值） | 备注 |
|---|---|---|
| DVDD33 | 3.0V~3.6V（3.3V） | 数字 3.3V 供电 |
| TVDD/TX_TVDD | 3.0V~3.6V（3.3V） | Rx/Tx 端口模拟 3.3V 供电 |
| DVDD12 | 1.08V~1.32V（1.2V） | 数字 1.2V 供电；48G 速率时最小 1.19V |
| RX_AVDD/TX_AVDD/EAVDD | 1.08V~1.32V（1.2V） | 模拟 1.2V 供电；48G 速率时最小 1.19V |
2. 环境与可靠性
- 工作温度：-20℃~85℃；最大结温：125℃。
- ESD 防护：HBM（人体放电模式）±2KV；CDM（充电器件模式）±1KV；MM（机器模式）±200V。
3. 接口电气特性
- I2C：最大 SCL 频率 400KHz；8 位设备地址（0xB0），支持 16 位寄存器地址。
- 音频 TTL 引脚：逻辑高电平 2.8V~3.6V。
- TMDS 信号：数据通道单端摆幅 400mV~600mV；时钟通道单端摆幅 200mV~600mV。
（五）封装参数
- 封装类型：QFN88（无引脚四方扁平封装）。
- 关键尺寸：参考规格书 Figure 13（封装尺寸图），适配紧凑式 PCB 设计。
三、产品应用场景总结
GSV6701A 以 "HDMI 2.1 信号中继 + 灵活音频处理" 为核心能力，聚焦家庭影音（HomeAV）领域，具体应用场景如下：
1. 家庭影院系统信号中继与音频扩展
- 适配 4K/8K 超高清电视、投影仪等终端设备，实现 HDMI 2.1 信号长距离中继（48Gbps 速率保障 8K@60Hz 无损耗传输）。
- 支持从 HDMI 信号中提取多通道音频（最高 8 通道 I2S），对接外置 Soundbar、家庭影院功放，同时支持将功放输出的音频插入 HDMI 流回传电视，满足 "视频直连显示 + 音频独立处理" 的高端影音需求。
2. 显示器 / 电视音频提取方案
- 作为 "HDMI 中继器带音频提取" 模式（适用于显示器、简化版电视），从输入的 HDMI 信号中提取音频并输出至内置扬声器或外接音频设备，同时环出视频信号至显示面板；支持音频静音 / 解静音控制及视频时序调整。
3. 影音设备音频插入与格式转换
- 适用于机顶盒、游戏机、蓝光播放器等源头设备，将外部音频（如独立解码器输出的 I2S/SPDIF 信号）插入 HDMI 输出流，实现 "视频信号 + 自定义音频" 的同步传输。
- 支持 SPDIF 与 I2S 双向转换、HBR 音频透传，解决不同影音设备间的音频接口兼容问题（如老款功放仅支持 SPDIF，新款源头设备输出 I2S）。
4. ARC/eARC 音频回传处理
- 支持 HDMI 1.4b ARC 和 HDMI 2.1a eARC 协议，将电视端的音频回传信号（如流媒体音频）转换为 SPDIF/I2S 输出至功放，无需额外音频线连接，简化家庭影音系统布线；同时保障 HDMI 2.1 视频信号正常传输（如 4K@120Hz 游戏画面）。
5. 定制化 HomeAV 智能控制设备
- 借助内置 RISC-V MCU 及 GPIO/I2C/UART 接口，可集成温度监测、设备状态反馈、远程控制等功能，适配智能家庭影音系统（如通过 MCU 联动语音助手实现音频模式切换、视频分辨率自适应）。
核心优势与应用关键词
- 核心优势：48Gbps HDMI 2.1 全协议兼容、多通道音频提取 / 插入 / 转换、内置 MCU 降低系统成本、紧凑 QFN88 封装、宽温工作范围。
- 应用关键词：8K 超高清、家庭影院、音频扩展、HDMI 中继、ARC/eARC、HomeAV 智能设备、多通道音频处理。
