序言

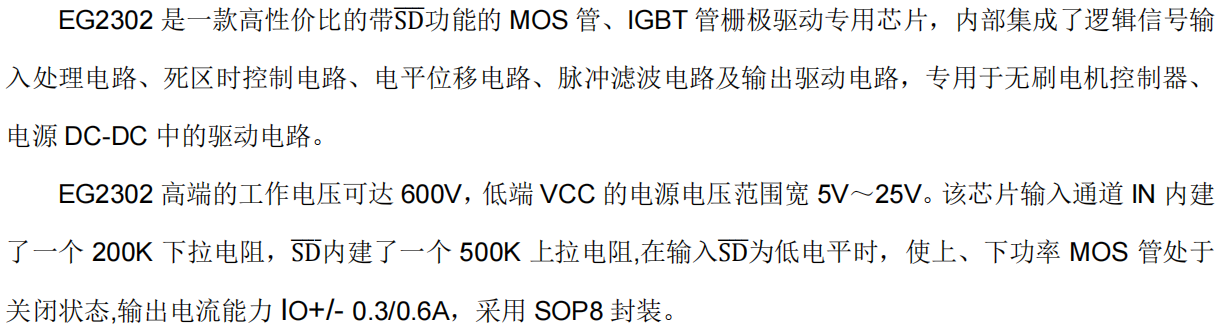

EG2302 是屹晶微电子推出的一款面向更低电压需求优化的单通道半桥栅极驱动芯片。它在继承EG2104系列600V耐压、自举电源、内置死区 等核心架构的基础上，进行了显著优化：支持低至5V的驱动电源（VCC），并具备极低的欠压保护（UVLO）阈值，同时SD引脚内置上拉电阻 。这些特性使其特别适用于由5V或12V总线直接供电、且对成本敏感的高压半桥应用 ，例如小功率电机驱动、简易逆变器等，为设计者提供了从低压逻辑到高压功率的便捷桥梁。
一、芯片核心定位
EG2302 是一款 低压启动、高压驱动、集成保护 的 半桥栅极驱动器 ，是EG2104系列面向低压应用场景的针对性优化型号
其核心价值在于 600V的悬浮耐压能力、极宽的5V-25V工作电压范围（尤其强调5V启动能力） 以及 更快的典型开关速度
专为 由5V/12V系统总线供电的BLDC电机驱动、DC-DC转换器、小功率逆变器 等设计，解决了低压系统直接驱动高压半桥的难题，实现了高性价比与低系统复杂度的平衡
二、关键电气参数详解
电源与耐压特性（核心差异化优势）
- 高端悬浮电源（VB）耐压：绝对最大值 600V
- 低端驱动电源（VCC）：工作范围 5V 至 25V，是系列中最宽且下限最低的，支持5V逻辑电源直接驱动

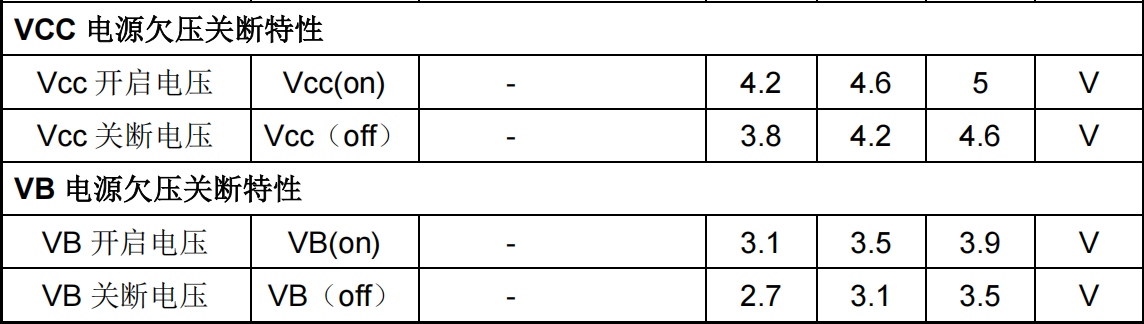

电源欠压保护（UVLO，关键差异点）：
- VCC 开启阈值：典型 4.6V，关断阈值：典型 4.2V （迟滞 0.4V）
这意味着芯片在VCC电压升至约4.6V时即可开始工作，远低于EG2104D（7.2V）和EG2104M（8.6V）。 - VB 开启阈值：典型 3.5V，关断阈值：典型 3.1V （迟滞 0.4V）
自举电容上的电压只需高于约3.5V，高端驱动即可正常工作，要求更低。

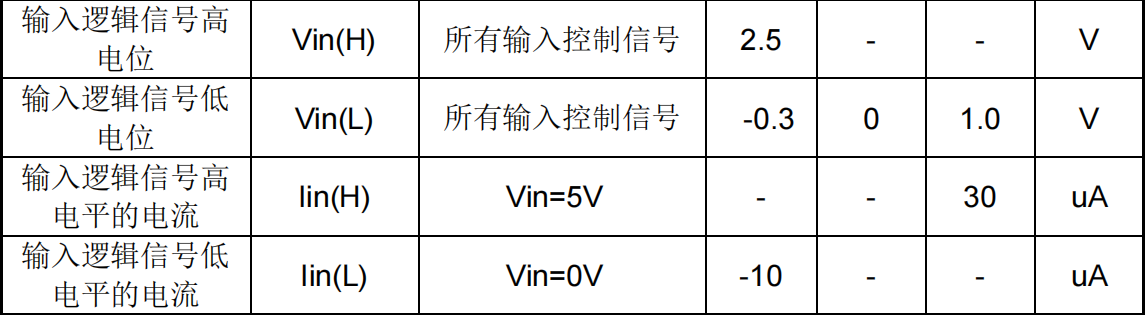

输入逻辑特性（易用性设计）
- 输入高电平阈值（Vin_H）：≥ 2.5V
- 输入低电平阈值（Vin_L）：≤ 1.0V

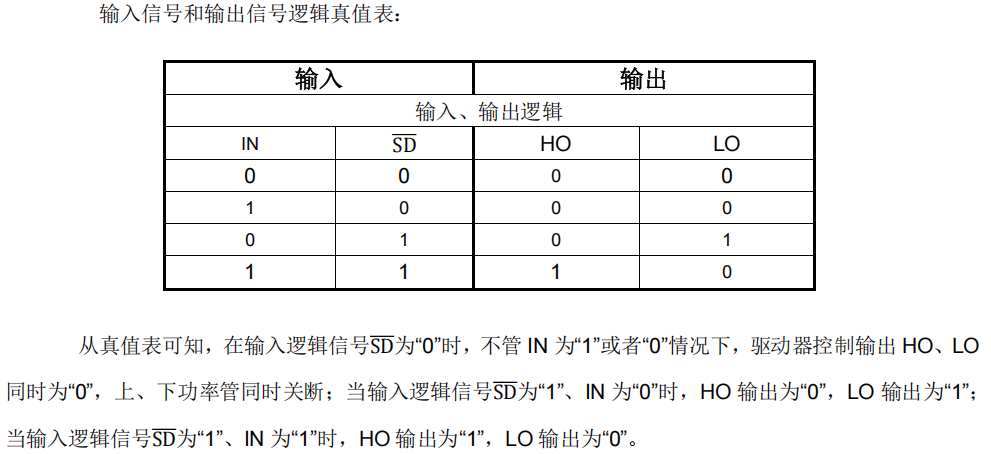

- SD引脚内部电阻：内置 500kΩ上拉电阻。这意味着SD引脚悬空时默认为高电平（使能状态），需要主动拉低才能关断输出。
- IN引脚：内置 200kΩ 下拉电阻。
输出驱动能力与开关速度（性能参数）

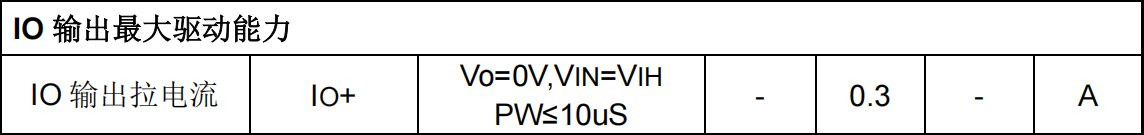

- 峰值拉电流（IO+）：典型 0.3A
- 峰值灌电流（IO-）：典型 0.6A
- 开关频率支持：最高 500kHz

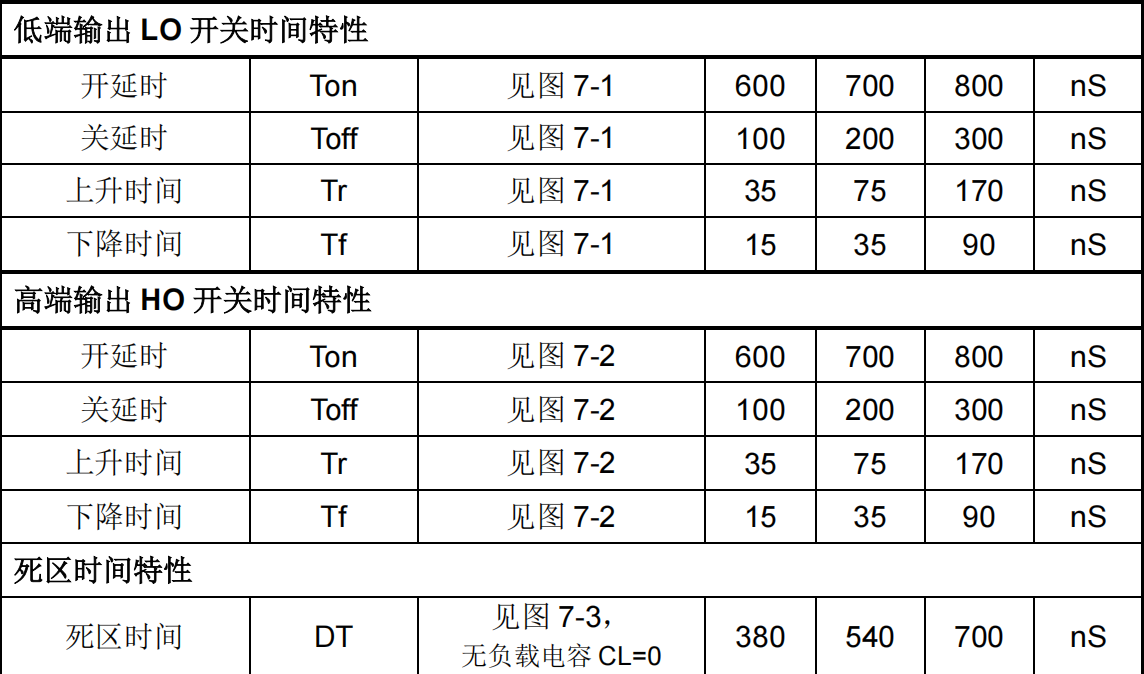

开关时序（速度更快）：
- 开通延时（Ton）：典型 700ns （LO & HO）
- 关断延时（Toff）：典型 200ns （LO & HO）
- 上升时间（Tr）：典型 75ns
- 下降时间（Tf）：典型 35ns
- 内置死区时间（DT）：典型 540ns
功耗与可靠性
- 静态电流（Icc）：典型 350μA （VCC=15V，输入悬空）
- 工作温度范围：-40°C 至 125°C
三、芯片架构与特性优势
针对低压系统的深度优化
- 极低的VCC工作电压与UVLO阈值：使其可以直接从5V微控制器电源轨取电，无需额外的预稳压或升压电路，极大简化了系统电源设计，特别适合电池供电或低压适配器应用。
- 更快的典型开关速度：有助于提高开关电源的频率或降低开关损耗，提升系统效率。
SD引脚逻辑变更（设计时需特别注意）
- 内置上拉电阻：默认状态下（SD悬空），芯片处于正常工作模式。这改变了保护逻辑的设计习惯：若要实现故障关断，必须由外部电路（如比较器、MCU）提供明确的低电平；若希望"悬空即保护"，则需外部添加上拉电阻或改变控制逻辑。
高集成度与成本效益
- 继承了自举电源架构、内置死区等核心优点，外围元件少。
- SOP-8通用封装，与EG2104系列引脚兼容，便于PCB布局和替换评估。
四、应用设计要点
电源设计（充分利用低压优势）
- VCC电源：可直接使用系统5V或12V电源。为确保在重载或瞬态下的稳定性，仍需就近布置 0.1μF 陶瓷电容和 ≥10μF 的储能电容。
- 关键优势：省去了为栅极驱动单独设置12V-15V电源的电路，降低了BOM成本和空间。

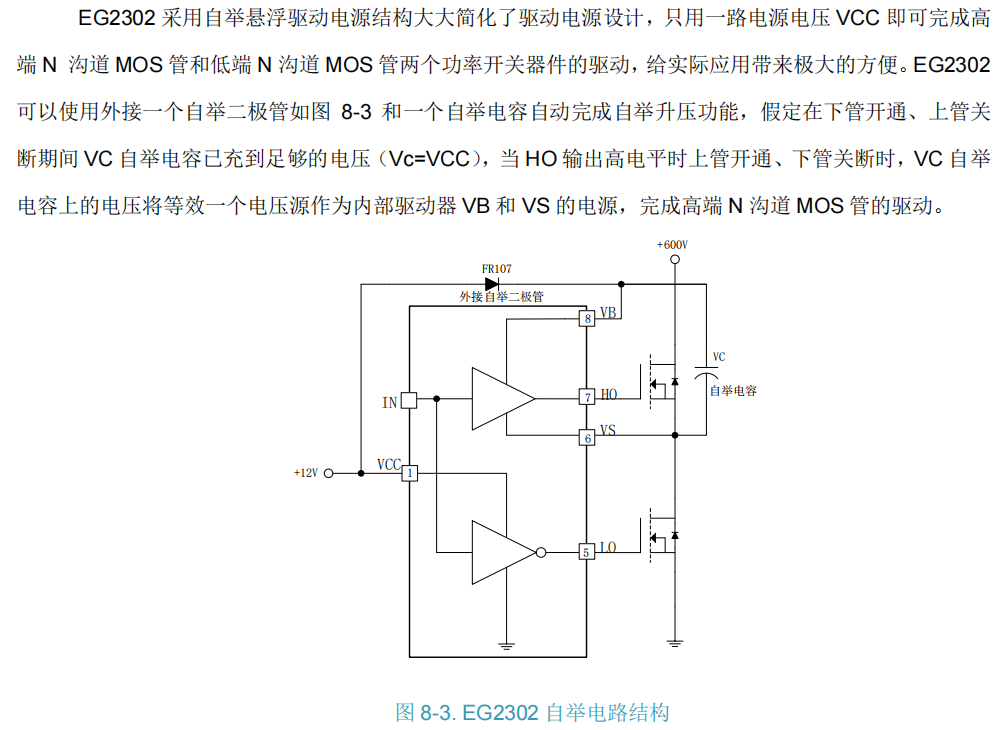

自举电路设计（在低VCC电压下的考量）
- 当VCC仅为5V时，自举电容上的电压（VB-VS）也近似为5V。必须确保此电压足以完全开启所选用的高端MOSFET（即Vgs(th)远低于5V）。
- 自举二极管（Dbs）：必须使用快恢复二极管，在低电压下其正向压降占比更高，应选择Vf较低的型号（如肖特基二极管，但需注意其反向耐压）。
- 自举电容（Cbs）：由于电压裕量小，需要更精确地计算容值以满足栅极电荷需求，通常需要更大的容值（如1μF-10μF）。
SD引脚电路设计（逻辑变更重点）
- 默认状态：悬空=使能。这与常见的"悬空保护"思维相反，设计时必须明确。
- 关断实现：需要通过开路集电极（OC）输出、三极管或MCU GPIO直接拉低SD引脚至<1.0V来实现硬件保护。
- 防误触发：在噪声环境中，建议在SD引脚到地之间连接一个小电容（如100pF）以滤除毛刺。
PCB布局准则（通用高压驱动器准则）
- 严格遵守功率回路最小化原则。
- 高低压走线严格隔离。
- 栅极驱动走线短而粗，串联的栅极电阻靠近驱动器输出引脚。
五、典型应用场景
低压电池供电设备
- 由单节锂电池（3.7V-4.2V）或5V USB供电的微型BLDC风扇、水泵、无人机电调。其低UVLO特性允许电池电压跌落时仍能工作。
12V/24V系统内的辅助电源
- 车载电子、通信设备中，直接从12V或24V总线取电，驱动辅助电源的半桥拓扑（如推挽、半桥LLC）。
低成本小功率电机驱动
- 家电（如风扇、抽油烟机）、玩具中的低压无刷电机驱动控制器。
作为EG2104系列的替代（需谨慎评估）
- 在原设计VCC电压可低至5V，且能接受SD逻辑变更的应用中，可作为成本或性能的优化替代。
- 不适用于原设计依赖较高VCC UVLO（如8V以上才启动）进行时序控制，或SD下拉逻辑的系统。
六、调试与常见问题
高端MOSFET驱动不足（尤其在低VCC时）
- 检查VCC电压：是否足够高（>5V）？在5V输入时，自举电压可能仅约4.3V（扣除二极管压降），需确认MOSFET的Vgs(th)是否合适。
- 检查自举电容：容值是否足够大？在低电压下，相同的栅极电荷需要更大的电容来维持电压稳定。
- 测量VB-VS波形：观察自举电压在高端MOSFET导通期间是否跌落过多。
芯片不启动或工作不稳定
- 确认VCC电压：是否高于4.6V（典型开启阈值）？在电池应用中，需注意电池低压状态。
- 检查SD引脚电平：由于是上拉，如果意外被拉低，芯片将不输出。测量SD引脚电压确认其为高（>2.5V）。
SD保护功能异常
- 逻辑反向意识：确认设计是否符合"低电平关断，高电平/悬空使能"的新逻辑。
- 检查外部电路：用于拉低SD的保护电路（如比较器）输出是否正常，是否存在竞争或振荡。
替换EG2104系列时的失败
- 电源兼容性：如果原电路VCC在8V以下，EG2302可能提前启动，打乱系统时序；如果原电路依赖SD下拉实现默认关断，替换后会导致默认开启，可能引发危险。
- 必须重新评估：电源UVLO、SD默认逻辑、以及低VCC下的自举电路有效性。
七、总结
EG2302 通过 将VCC工作电压下限延伸至5V、大幅降低UVLO阈值、并优化开关速度，在EG2104系列的基础上开辟了 "低压直驱高压" 的独特细分市场。
其 SD引脚改为上拉电阻 的逻辑变更，要求设计者在保护电路设计上转变思维。这些特性使其成为 由5V/12V电源系统直接构建高压半桥功率级 的理想选择，能有效降低系统复杂性与成本。
成功应用的关键在于 深刻理解并善用其低压工作特性、严格评估低自举电压下的MOSFET驱动能力，以及正确处理SD引脚的新逻辑。
在对成本、体积和系统集成度有极致要求，且功率等级适中的低压便携设备或工业辅助系统中，EG2302是一款极具竞争力的栅极驱动解决方案。
文档出处
本文基于屹晶微电子（EGMICRO）EG2302 芯片数据手册 V1.0 版本整理编写，并结合与EG2104系列芯片的对比分析。
具体设计与应用请以官方最新数据手册为准，在实际应用中务必重点验证 低压下的自举电路性能、SD保护逻辑 及 全温度范围内的启动特性。
