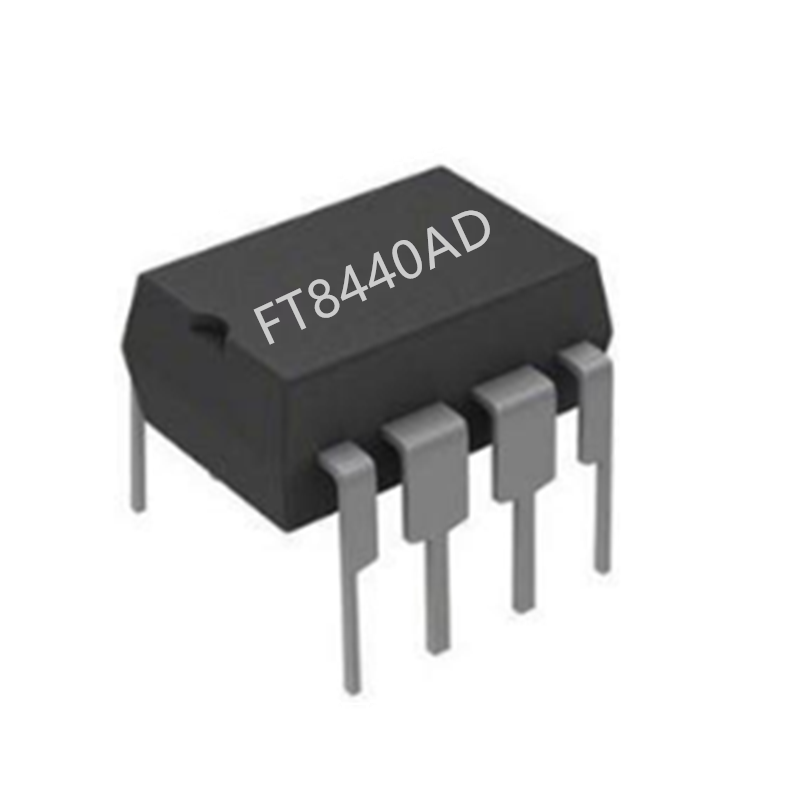

在智能家居设备日益普及的今天，一个高效、可靠且成本效益高的电源管理方案成为了设计成功的关键。FT8440AD，一款12V/350mA的非隔离智能家居芯片，以其卓越的性能和直接替代SDH8302的能力，成为了市场上的一颗新星。三佛科技将深入探讨FT8440AD的电路设计、BOM清单以及其在实际应用中的表现，展示如何利用这一芯片打造一个既经济又高效的智能家居供电方案。

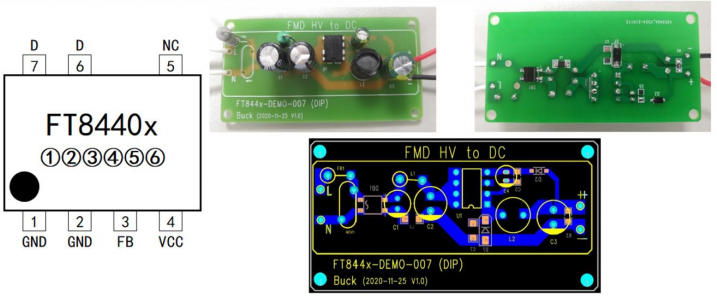

FT8440AD芯片特点
-
内置 500 V MOSFET，Rdson 典型 8 Ω，无需外置高压 MOS；
-
高压启动电路，50 ms 急速 VCC 建立，省掉 22 kΩ/2 W 启动电阻；
-
频率 35 kHz±6 % 抖频，EMI 峰值自动打散，轻松过 CISPR22 Class B；
-
逐周期 OCP、OVP、OTP、SCP 全打包，环路补偿电阻/电容全内置；
-
DIP7 兼容 SDH8302/836X/03X 系列，1:1 替换不改板。
电路图：两种结构，一张板子
FT8440AD 支持 Buck 与 Buck-Boost 双拓扑，同一套 BOM 只需改 2 个器件即可切换，方便一张 PCB 兼容 110 V 与 220 V 市场。
-
Buck 结构（L-N 直接整流，输出 12 V 参考地）
‑ 适合负载相对固定、成本极致敏感型应用，如电暖器控制板。
-
Buck-Boost 结构（输出负端与输入负端分离）
‑ 适合需要"浮地"或 12 V 与 AC 隔离的场合，如触摸按键面板。

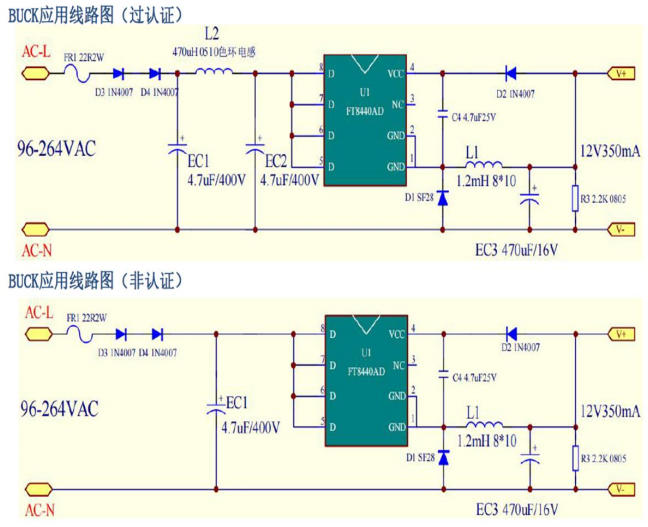

图 1 给出"认证版"与"非认证版"两套原理图，差异仅在前级 π 型滤波器：
-
认证版：FR1 22 Ω/2 W 绕线电阻 + 1 mH 工字电感 + 4.7 µF/400 V ×2，Surge 差模 2 kV 余量 20 %；
-
非认证版：FR1 用 10 Ω/1 W 普通电阻，L1 省掉，EC1 仅 1 颗 4.7 µF

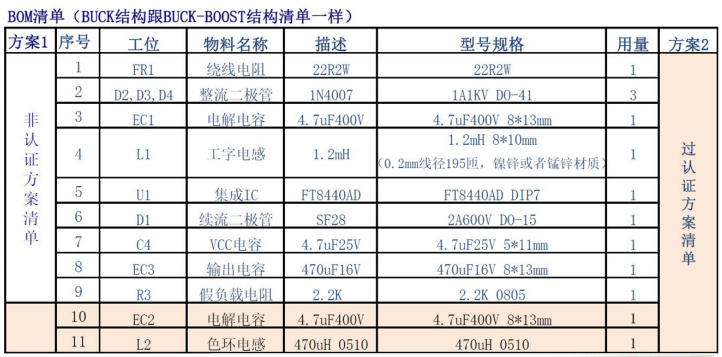

BOM 清单
整套 BOM价格 比 SDH8302 方案低 9 %，且省掉 8 颗贴片电阻/电容。
关键设计细节
-
电感量选取
350 mA 满载时，FT8440AD 工作在 BCM-CCM 交界，推荐 470 µH-680 µH；感量过小会提前进入 DCM，峰值电流高，MOS 温度升 8-10 ℃。
-
续流二极管
一定要用 2 A/600 V 超快恢复（SF28/SF26），反向恢复时间 < 35 ns；普通 1N4007 会导致 2 dB EMI 余量消失。
-
PCB 布局
-
功率环：AC-L → EC1+ → U1-Drain → L1 → EC3+ → EC1-，环路面积 < 1 cm²；
-
反馈环：VCC 电容地 → PIN4 GND → EC3 地，单点连接，禁止与功率地共线；
-
散热：DIP7 的 Drain 脚（PIN6-7）各打 2 个 0.6 mm 过孔到底层铜皮，满载温升 ≤ 45 ℃。
-
-
浪涌/EFT
在 FR1 前方再串 10 Ω/1 W + 100 nF/500 V 安规电容，可过 ±2 kV 浪涌；若需要 ±4 kV，把 FR1 换成 33 Ω/3 W，并在 L-N 并 470 V 压敏电阻。
实测数据：室温 25 ℃，输入 230 Vac
-
输出电压：12.08 V → 12.01 V（空载→满载 350 mA），负载调整率 0.6 %；
-
纹波：56 mV（峰峰，20 MHz 带宽），SF28 二极管 + 470 µF 低 ESR；
-
待机功耗：38 mW（含 2.2 kΩ 假负载），满足 ERP 6 级 < 75 mW；
-
效率：78.4 % @ 230 V/150 mA，82.1 % @ 110 V/350 mA；
-
EMI：QP 余量 7 dB@150 kHz，AV 余量 10 dB@500 kHz，一次性过 CISPR22 Class B；
-
浪涌：±2 kV 差模/±4 kV 共模，输出无重启、无损坏。
与 SDH8302 对比
| 项目 | SDH8302 | FT8440AD | 结论 |
|---|---|---|---|
| 内置 MOS Rdson | 12 Ω | 8 Ω | 效率 +3 % |
| 启动电阻 | 需 22 kΩ/2 W | 内置高压启动 | 省 1 颗 2 W 电阻 |
| VCC OVP | 无 | 8.5 V 精准 | 更安全 |
| 抖频 | 无 | ±6 % | EMI 余量 +4 dB |
