SpringBoot使用Camunda REST Client调用独立部署的Camunda7

Camunda7及Camunda8都可以独立部署。它可以单独安装运行，或者以Docker镜像的方式运行。那么我们在SprinBoot项目中，就会以"Camunda客户端"的方式，底层以一套RestAPI来与独立运行的Camunda流程引擎进行交互。这样做的好处是，使流程引擎进一步与业务程序解耦，独立运行的流程引擎可以部署在其他服务器（以微服务的形式存在）。

一、下载Camunda7-run

下载地址：https://camunda.com/de/download-camunda-7/

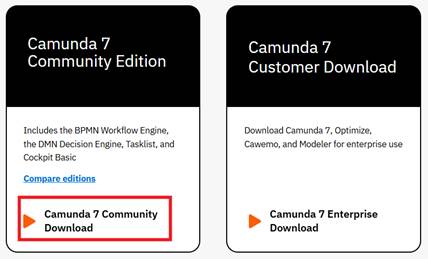

我们根据需要下载对应版本（免费版对应下载社区版）：

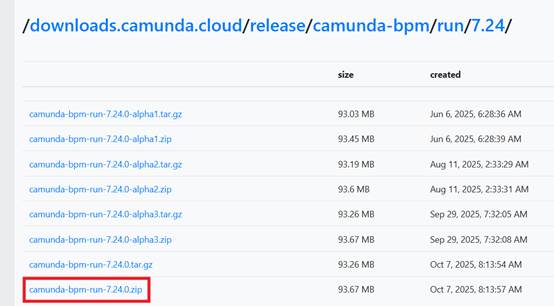

然后在跳转的树形结构页面中，选择对应的具体版本，本案例下载目前Camunda7系列的最后一个版本"7.24.0"。

二、安装

下载后，将压缩包解压到本地路径，Camunda7独立运行包内容如下：

configuration文件夹中是Camunda7-run的所有配置文件。

internal文件夹是Camunda7-run所需的所有核心包和第三方包。

Windows系统对应使用start.bat、shutdown.bat启动、停止服务。

Linux系统对应使用start.sh、shutdown.sh启动、停止服务。

三、独立运行

我们在windows系统下，直接双击运行"start.bat"。Camunda7-run会自动启动（内部默认使用H2数据库）。

启动时的命令窗口：

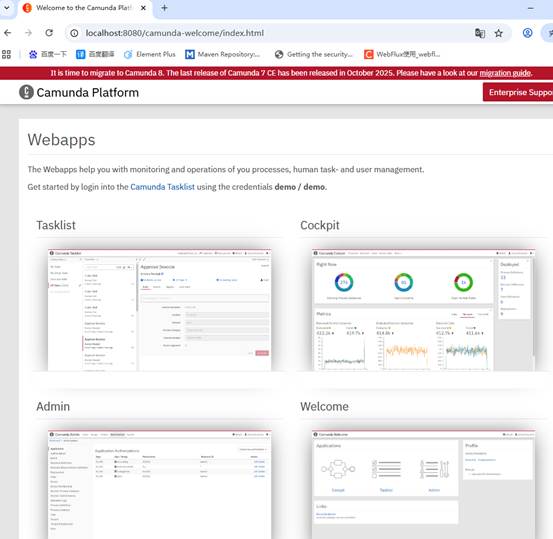

启动后自动打开的内部控制台网页：

从控制台页面可见，Camunda7-run提供了4个工具组件：

Tasklist：是任务管理界面，‌ 供最终用户查看和处理待办任务，如审批流程或执行操作；它基于BPMN流程定义显示任务列表，并支持任务分配、查询和完成操作。

‌Cockpit：是流程监控中心，‌ 专为流程管理员和开发人员设计，提供实时流程实例监控、流程定义管理、历史数据查询和数据分析仪表板；用户可在此调试流程、查看执行状态并干预异常流程。‌也在其中进行流程定义部署（Deployments）及对任务（Tasks）的监控管理。

‌Admin：是系统管理后台，‌ 用于系统管理员进行全局配置，如用户和角色管理、权限设置、租户管理等。‌

‌Welcome：页面是入口界面，‌ 在首次访问时显示，引导用户进入其他组件；它可能包含快速链接和平台概览信息。‌

我们点击访问Tasklist，会要求登录：

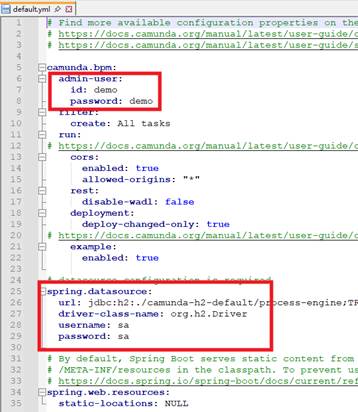

账号名密码在Camunda7-run的安装目录配置文件中：camunda-bpm-run-7.24.0\configuration\ default.yml

我们可以修改管理员账号（id）及密码（password），也可以在其中修改配置连接到我们指定的数据库（比如mysql8需要将驱动包放入安装目录下的configuration\userlib中）。修改配置文件后需要重启程序生效。

下面是4个管理页面登陆后的截图预览：

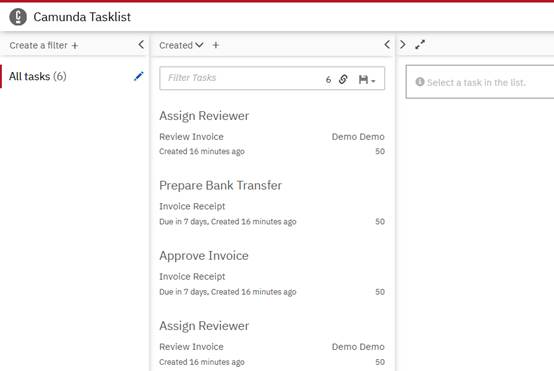

Tasklist任务管理界面：

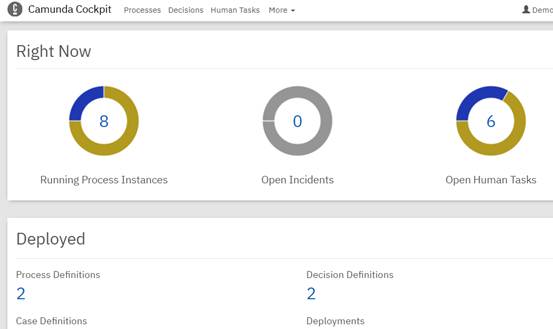

Cockpit流程监控中心：

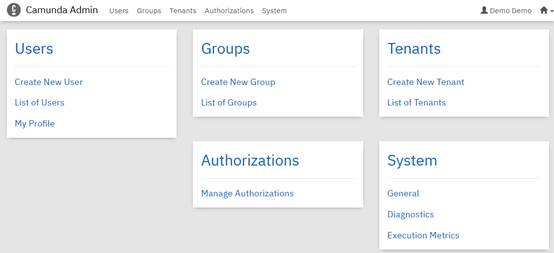

Admin系统管理后台：

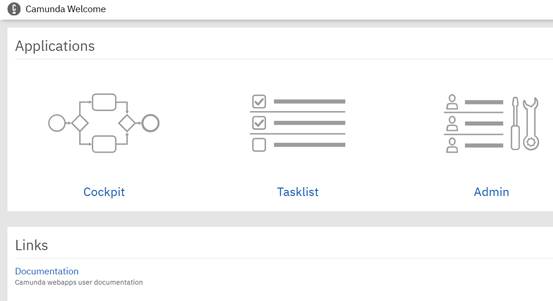

Welcome欢迎入口界面（只是提供了各模块入口链接）：

四、SpringBoot 中集成Camunda REST CLIENT客户端

Camunda官方提供了Camunda7-run独立部署的Camunda流程引擎程序，相应的也提供了远程操作客户端。

所以，我们的SpringBoot项目本身是可以作为Camunda远程操作客户端，与Camunda7-run服务器进行远程通信（REST API）完成流程操作（部署管理、发起流程、流程管理）的。

同时，我们的SpringBoot项目本身也可以作为Camunda外部任务客户端，与Camunda7-run服务器进行远程通信接收来自服务器的外部任务（任务不在Camunda内部处理，交给作为外部的SpringBoot项目处理）。

1.编写具有外部处理任务的流程

为了远程操作Camunda7-run独立服务器及远程响应外部任务，我们编写一个简单的流程文件。

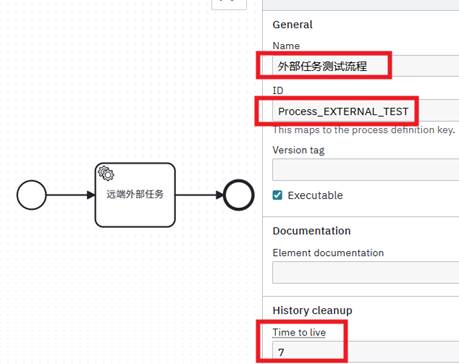

流程总体属性如下：

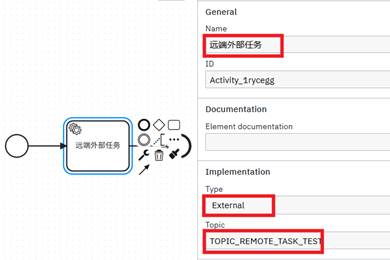

外部任务属性如下（本案例不涉及，照填即可）：

其中External Task的Topic为外部任务的"标题"，客户端来自执行服务器的外部任务时，需按它准确匹配、处理相应任务。

2.SpringBoot 集成Camunda7 REST client，远程管理Camunda服务器

①新建项目，pom.xml中引入依赖包

根据Camunda手册，Camunda7 REST Client SprinBoot依赖包，版本7.24.0对应使用SpringBoot3.5.7。我们在pom.xml中引入相关基础包，最关键的几个包如下（后面会贴出完整代码）：

复制代码

②配置application.yml

由于Camunda7 REST Client SprinBoot底层使用Feign实现的REST请求，因此根据官方手册，需要通过feign的配置来指明Camunda7-run服务器的REST API请求路径（后面会贴出完整代码）：

复制代码

③编写主类，启用注解

主类启用Camunda7 REST Client注解，开启客户端远程请求Camunda7服务器的能力（后面会贴出完整代码）：

复制代码

④编写测试类，编写部署流程方法

复制代码

⑤测试类新增发起流程测试方法

复制代码

⑥运行部署流程、发起流程

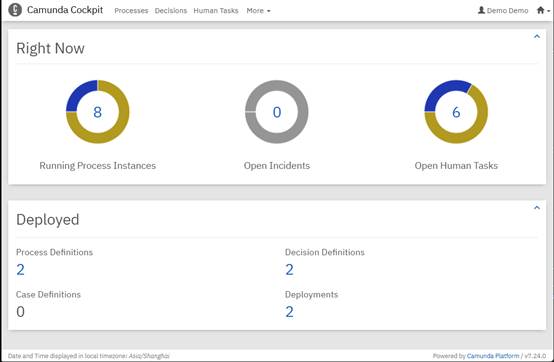

部署、发起流程前Camunda Cockpit控制页面截图

上图中，Camunda7-run服务器中，本身自带2个已部署的示例流程，以及有8个已发起的流程实例。

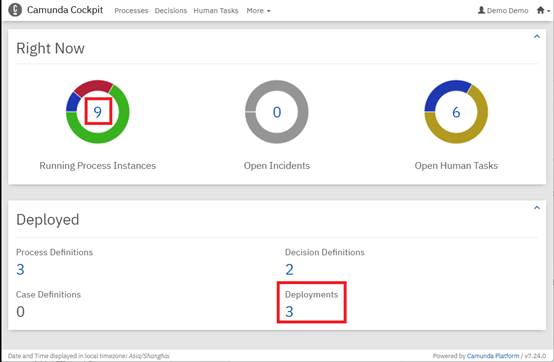

运行测试代码，发起远程创建部署、远程发起流程后Camunda Cockpit控制页面截图：

如图所示，已部署数量变为3，已发起流程实例变为9。

五、完整版代码贴出

1.pom.xml

XML 复制代码

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>3.5.7</version>
        <relativePath/> <!-- lookup parent from repository -->
    </parent>
    <groupId>com.bloom.xian</groupId>
    <artifactId>Camunda7SpringBoot3Client</artifactId>
    <version>0.0.1-SNAPSHOT</version>
    <name>Camunda7SpringBoot3Client</name>
    <description>Camunda7SpringBoot3Client</description>
    <url/>
    <licenses>
        <license/>
    </licenses>
    <developers>
        <developer/>
    </developers>
    <scm>
        <connection/>
        <developerConnection/>
        <tag/>
        <url/>
    </scm>
    <properties>
        <java.version>17</java.version>
    </properties>
    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter</artifactId>
        </dependency>

        <!-- springboot作为camunda7服务器的task client依赖包（接收外部任务） -->
        <dependency>
            <groupId>org.camunda.bpm.springboot</groupId>
            <artifactId>camunda-bpm-spring-boot-starter-external-task-client</artifactId>
            <version>7.24.0</version>
        </dependency>

        <!-- camunda-bpm-spring-boot-starter-external-task-client所必须的XML解析包 -->
        <dependency>
            <groupId>jakarta.xml.bind</groupId>
            <artifactId>jakarta.xml.bind-api</artifactId>
            <version>4.0.4</version>
        </dependency>

        <!-- springboot向camunda7服务器发送REST请求的REST client依赖包（发送请求，比如请求上传建立部署、发起流程等） -->
        <dependency>
            <groupId>org.camunda.community.rest</groupId>
            <artifactId>camunda-platform-7-rest-client-spring-boot-starter</artifactId>
            <version>7.24.0</version>
        </dependency>

        <!-- camunda-platform-7-rest-client-spring-boot-starter所必须的Jackson依赖包 -->
        <dependency>
            <groupId>com.fasterxml.jackson.datatype</groupId>
            <artifactId>jackson-datatype-jsr310</artifactId>
        </dependency>

        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <optional>true</optional>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-compiler-plugin</artifactId>
                <configuration>
                    <annotationProcessorPaths>
                        <path>
                            <groupId>org.projectlombok</groupId>
                            <artifactId>lombok</artifactId>
                        </path>
                    </annotationProcessorPaths>
                </configuration>
            </plugin>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
                <configuration>
                    <excludes>
                        <exclude>
                            <groupId>org.projectlombok</groupId>
                            <artifactId>lombok</artifactId>
                        </exclude>
                    </excludes>
                </configuration>
            </plugin>
        </plugins>
    </build>

</project>

2.application.yml

XML 复制代码

server:
  port: 8088

spring:
  application:
    name: camunda7-springboot3-client

#当前程序通过feign发送REST API请求camunda7-run独立服务器的配置
feign:
  client:
    config:
      default:
        url: "http://localhost:8080/engine-rest/"

3.SpringBoot启动类

java 复制代码

import org.camunda.community.rest.EnableCamundaRestClient;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;


@EnableCamundaRestClient//打开Camunda REST客户端
@SpringBootApplication
public class MainClass {

    public static void main(String[] args) {
        SpringApplication.run(MainClass.class, args);
    }

}

4.SpringBootTest（jUnit5）

java 复制代码

import jakarta.annotation.Resource;
import lombok.extern.slf4j.Slf4j;
import org.camunda.bpm.engine.RepositoryService;
import org.camunda.bpm.engine.RuntimeService;
import org.camunda.bpm.engine.repository.Deployment;
import org.camunda.bpm.engine.runtime.ProcessInstance;
import org.junit.jupiter.api.Test;
import org.springframework.beans.factory.annotation.Qualifier;
import org.springframework.boot.test.context.SpringBootTest;

import java.util.List;

@Slf4j
@SpringBootTest
class MainClassTests {
    @Resource
    @Qualifier("remote")//必须加这个注解，表示这个RepositoryService是"远程的"
    private RepositoryService repositoryService;

    @Resource
    @Qualifier("remote")//引入"远程"RuntimeService
    private RuntimeService runtimeService;

    @Test
    void testCreateDeployment() {
        //下面操作与本地操作完全一样，但会自动发送到远程服务器！
        //通过RepositoryService加载bpmn流程配置文件，并部署至仓库
        Deployment deployment = repositoryService.createDeployment()
                .addClasspathResource("processes/外部任务Camunda7.bpmn")
                .name("外部任务测试流程")//注意：Camunda允许部署名称重复，因此需谨慎！
                .deploy();

        log.info("外部任务测试流程部署id：{}", deployment.getId());
        log.info("外部任务测试流程部署名称：{}", deployment.getName());
    }

    //测试删除一个已部署的流程
    @Test
    public void testDeleteDeployment() {
        //下面操作与本地操作完全一样，但会自动发送到远程服务器！
        //通过部署名称，查找到所有部署
        List<Deployment> deployments = repositoryService.createDeploymentQuery()
                .deploymentName("外部任务测试流程")
                .list();

        //删除所有名为"外部任务测试流程"的部署
        for(Deployment deployment : deployments) {
            //级联删除指定id的已部署流程（第二个参数为true，会同时删除该部署对应的所有流程实例、历史流程实例和作业，确保彻底清理）
            repositoryService.deleteDeployment(deployment.getId(), true);
        }
    }

    @Test
    public void testStartProcessInstance() {
        ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("Process_EXTERNAL_TEST");

        log.info("发起了一次远程外部任务测试流程，流程实例id：{}", processInstance.getId());
    }
}
