一、产品概述
ZDT-III 通用电机测试系统是四川志方科技有限公司研发的标准型电机测试设备，专为各类电机 (交流 / 直流 / 永磁同步等) 的性能测试和质量控制设计。该系统采用模块化架构，严格遵循国家标准 (GB/T 1032-2005《三相异步电机试验方法》等)，可完成电机核心性能指标测试，是电机制造商质量控制和科研教学的理想平台。
核心定位：标准型测试系统，适合各类电机的常规性能测试，是 ZDT 系列测试系统的中端产品
二、系统构成与技术参数
2.1 机械系统
| 组件 | 技术参数 |
|---|---|
| 驱动系统 | 高性能伺服电机 (15-100kW)，最大转速 6000rpm，速度控制精度 ±0.5% |
| 加载装置 | 磁粉 / 电涡流测功机，最大负载扭矩 3000Nm (根据型号)，扭矩精度 ±0.2% FS |
| 传动系统 | 高精度联轴器 + 转矩转速传感器 (精度 0.1% FS)，惯量调节装置 |
| 测试台架 | 重型钢结构 (承重≥800kg)，带减震装置，水平度≤0.05mm/m |
| 夹具系统 | 万能夹具，适配多种电机 (轴径 φ20-φ180mm)，快速装夹 (≤5 分钟) |
| 冷却系统 | 强制风冷 + 水冷双回路，控温精度 ±1℃，确保长时间稳定运行 |
2.2 测控系统
- 主控单元：工业计算机 + 高性能 PLC，采样频率≥1000Hz，多通道同步采集
- 软件平台：专业电机测试软件，支持参数设置、实时监控、数据分析和报告生成
- 测量精度：转矩测量精度 0.15% FS，转速精度 ±0.1rpm，温度精度 ±1℃，角度精度 ±1.5″

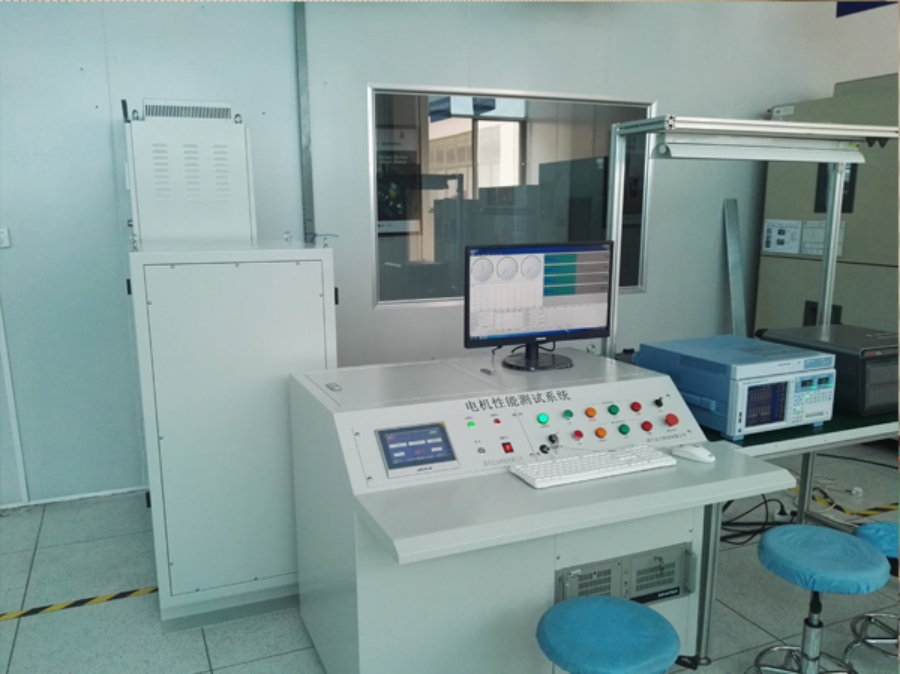

- 显示界面：12.1 英寸工业触摸屏，实时显示 15 + 参数和动态测试曲线
- 安全保护：过载 (150% 额定负载)、过热 (≥70℃)、过流三重保护，紧急停机响应≤0.1s
三、核心功能与测试项目
3.1 必选测试项目
1. 空载测试
- 测量空载电流、功率和摩擦转矩，评估电机轴承和绕组质量
- 检测空载振动和噪声 (≤85dB (A))，判断装配精度
2. 负载特性测试
- 全范围负载测试 (0-120% 额定负载)，绘制 T-n、P-n、η-n 等性能曲线
- 自动识别电机最大输出功率和效率峰值点
3. 堵转测试
- 测量堵转转矩和电流 (≤5 秒)，评估启动性能和绕组质量
- 生成 M-S 曲线 (转矩 - 转差率曲线)，判定电机性能等级
4. 效率测试
- 在 25%、50%、75%、100%、120% 额定负载点精确测量效率 (精度 ±0.2%)
- 自动绘制效率 - 负载曲线，确定最佳工作点
3.2 可选测试项目
- 温升测试：加载 30-60 分钟，记录温升曲线，验证散热性能 (温升≤65℃)
- 振动与噪声测试：测量不同工况下的振动幅度 (≤1.5mm/s) 和噪声水平
- 绝缘测试：测量绝缘电阻和耐压强度，评估电气安全性
- 耐久性测试：连续运行≥100 小时，监测性能稳定性和可靠性
四、工作原理与测试流程
4.1 测试基本原理
系统采用开环控制加载技术，通过测功机提供可控负载，模拟电机实际工作状态：
- 伺服电机驱动被测电机运转，测功机提供精确负载
- 高精度传感器实时采集转矩、转速、电流、电压等参数
- 控制系统分析数据，计算各项性能指标
- 软件显示结果并生成测试报告
4.2 典型测试流程
1. 准备阶段
- 安装固定被测电机，连接测试系统
- 系统预热 (约 30 分钟)，确保达到标准测试温度
- 输入电机参数，选择测试方案
2. 测试执行
- 空载测试 →负载特性测试 →堵转测试 →效率测试→(可选项目)
- 每个测试项目完成后自动保存数据并判定是否合格，不合格项自动标记
3. 结果输出
- 生成完整测试报告 (PDF)，包含测试数据、曲线和判定结果
- 数据自动存储，支持历史查询和统计分析
- 测试时间：基础测试约 40-60 分钟 / 台，完整测试约 100 + 小时 (含耐久)
五、技术优势与应用价值
5.1 技术特点
1. 高兼容性：
- 适用多种电机类型：三相异步、单相、同步、永磁、直流、步进等
- 适配功率范围广：5kW-100kW，满足大多数工业和民用电机测试需求
2. 高精度测量：转矩精度 0.15% FS，确保测试结果准确可靠，满足国标要求
3. 智能化程度高：
- 全自动测试流程，减少人工干预，提高测试效率
- 自动报警和保护，提高测试安全性
- 数据自动分析与报表生成，降低数据处理工作量
4. 模块化设计：可根据用户需求灵活配置测试功能和量程，保护投资
5.2 应用场景
1. 电机制造商
- 产品研发测试，优化设计方案，缩短开发周期
- 生产线质量控制，提升良品率，降低售后故障率
- 出厂检验，确保每台产品符合标准要求
2. 工业自动化领域
- 伺服电机、步进电机性能测试，确保精密控制设备稳定性
- 减速电机与电机集成系统测试，提高工业机器人可靠性
3. 家电与电动工具行业
- 各类家用电机 (空调、洗衣机等) 和电动工具电机测试
- 能效测试，满足节能标准要求
4. 科研机构与高校
- 电机性能研究与失效分析
- 教学实验平台，培养电气工程和控制领域专业人才
六、总结
ZDT-III 通用电机测试系统是四川志方科技 "ZDT 系列" 测试设备的标准型号，为各类电机提供了经济实用、高精度的性能测试解决方案。虽不如 ZDT-IV 节能高效，但足以满足大多数电机的常规测试需求，特别适合预算有限但对测试精度有一定要求的中小企业、科研机构和教学场景。
