TM1652驱动代码

关于手册和说明资料，网上已经有很多，想看官方手册的可以去立创商城搜索这颗ic，然后点击数据手册，本文提供一份已经跑通的驱动代码，帮助那些看了手册，也调不通的朋友，给一个正确的参考例程。

驱动TM1652很简单，就是串口通信就行，但是会有一个坑，有的人没注意到就会着了道，它虽然是串口通信，但是它是要求带奇校验的串口通信，如果没有这个，数据通信是不成功的，然后初始化设置一下亮度，就可以正常使用了。

首先是初始化

复制代码

extern u8 TM1652_dis_data[7];

#define CMD_DIS_ADDR  0X08 //显示地址命令
#define CMD_DIS_CTRL  0X18  //显示控制命令

#define CMD_COM1_DIS_ADDR 0X08
#define CMD_COM2_DIS_ADDR 0X88
#define CMD_COM3_DIS_ADDR 0X48
#define CMD_COM4_DIS_ADDR 0XC8
#define CMD_COM5_DIS_ADDR 0X28
#define CMD_COM6_DIS_ADDR 0XA8   //SG8和COM6共用一个管脚，只能选一个功能用
/*显示数据说明：B7-B0 对应SG8-SG1*/



#define TM1652_wirte_byte_data                 Uart2Send
#define TM1652_wirte_continuous_data           Uart2PutHex


void TM1652_dis_set(u8 write_enable);
void TM1652_init(void);


u8 TM1652_dis_data[7] = {CMD_DIS_ADDR};

void TM1652_init(void){

  TM1652_dis_set(1); //显示数据初始化
  Delay_ms(5);
  TM1652_wirte_byte_data(CMD_DIS_CTRL);
 //显示控制设置
  /*bit7-4设置占空比，bit3-1设置段驱动电流，都是值越大，参数越大，bit0设置显示模式 1;7seg：0：8seg*/
  /*bit7-4全写0则关屏*/
  TM1652_wirte_byte_data(0xff);

}
void TM1652_dis_set(u8 write_enable){
  if(write_enable){
  TM1652_wirte_continuous_data(TM1652_dis_data,7);
   }
}

需要修改显示的时候就设置一下数组的值，然后TM1652_dis_set参数传递1，就可以了，我写的是TM1652_dis_set函数定时调用，然后根据传递值检查要不要发数据

关于串口的奇偶校验，有个小技巧教大家，这里的P是单片机的状态寄存器，逻辑运算之后，P就能指示当前数据的奇偶状态，不用自己去数个数进行计算，这样效率上提高很多，我这里是查询式的串口发送函数

复制代码

void Uart2Send(char dat)
{
    dat += 0;
    if((P)!=0){ S2CON &= 0xf7;}else{S2CON |= 0x08;}
    while (uart2_tx_flag);
		uart2_tx_flag = 1;
    S2BUF = dat;

}
void Uart2PutHex(u8 *byte, u16 len){
     u16 i;
     for(i=0;i<len;i++){
      Uart2Send(byte[i]);
     }
}

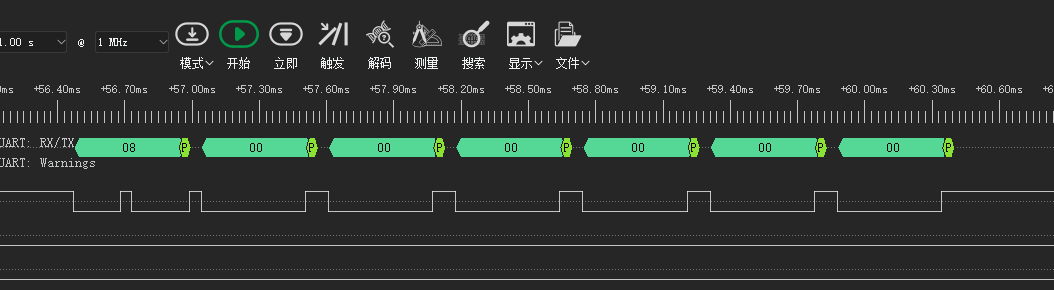

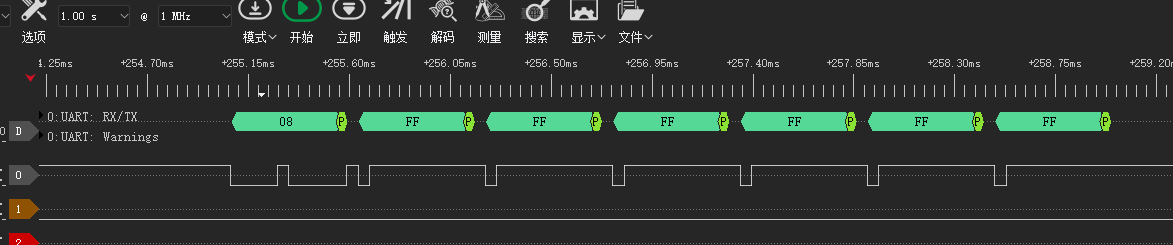

下面附上正常通信的抓码器的图片
