5、OpenCV SIFT特征描述子笔记

一、关键点 vs 描述子：概念与区别

1. 关键点（Keypoints）

包含信息：

位置：坐标(x, y)
大小：关键点邻域直径（尺度信息）
方向：角度（弧度），用于旋转不变性

作用：

标识图像中具有显著特征的位置
用于定位特征位置

2. 描述子（Descriptors）

包含信息：

关键点周围像素的梯度方向统计信息
128维向量（SIFT描述子）
具有光照、旋转、尺度不变性

作用：

量化描述关键点周围的局部特征
用于特征匹配（计算两个特征点是否相似）

3. 两者关系

复制代码

一个关键点 → 对应一个描述子
位置信息       → 周围特征信息
（在哪）       → （长什么样）
↓
用于定位       → 用于匹配

二、SIFT描述子计算原理

1. 生成过程

确定关键点区域：根据关键点的尺度和方向
划分子区域：将关键点邻域划分为4×4=16个子区域
计算方向直方图：每个子区域计算8个方向的梯度直方图
生成描述向量：16×8=128维特征向量

2. 关键特性

尺度不变性：基于关键点尺度调整邻域大小
旋转不变性：根据关键点方向旋转坐标
光照不变性：对梯度进行归一化处理

三、OpenCV SIFT描述子API

1. 三种计算方法

方法1：分别计算（两步）

python 复制代码

# 第一步：检测关键点
keypoints = sift.detect(gray, None)

# 第二步：计算描述子
keypoints, descriptors = sift.compute(gray, keypoints)

方法2：同时计算（一步，推荐）

python 复制代码

keypoints, descriptors = sift.detectAndCompute(gray, None)

方法对比

方法	优点	缺点	使用场景
`detect()` + `compute()`	分步操作，更灵活	效率较低，代码复杂	需要分步处理时
`detectAndCompute()`	效率高，代码简洁	一次性获取所有信息	大多数场景（推荐）

2. API参数说明

python 复制代码

# detectAndCompute方法参数
keypoints, descriptors = sift.detectAndCompute(image, mask)

image：输入灰度图像
mask：感兴趣区域掩码（None表示全图）
返回值：
- keypoints：关键点列表
- descriptors：描述子矩阵，形状为(n_keypoints, 128)

四、代码实现与详解

1. 完整代码示例

python 复制代码

import cv2
import numpy as np

# 1. 读取图像并灰度化
img = cv2.imread('chess.png')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

# 2. 创建SIFT检测器（兼容不同版本）
try:
    sift = cv2.SIFT_create()  # OpenCV 4.4.0+
except AttributeError:
    sift = cv2.xfeatures2d.SIFT_create()  # 旧版本

# 3. 同时检测关键点和计算描述子（推荐方法）
keypoints, descriptors = sift.detectAndCompute(gray, None)

# 4. 显示关键点和描述子信息
print(f"检测到 {len(keypoints)} 个关键点")
print(f"描述子矩阵形状: {descriptors.shape}")  # (关键点数, 128)

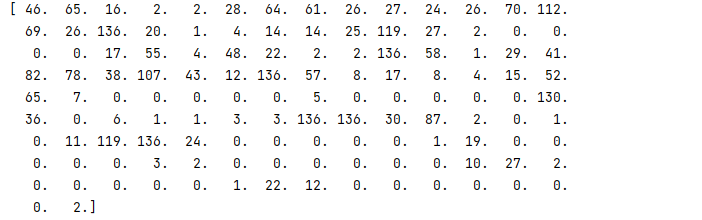

# 查看第一个关键点的描述子
if len(descriptors) > 0:
    print(f"第一个关键点描述子（前10个值）: {descriptors[0][:10]}")
    print(f"第一个关键点描述子维度: {len(descriptors[0])}")

# 5. 绘制关键点
img_kp = cv2.drawKeypoints(img, keypoints, None,
                          flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)

# 6. 显示结果
cv2.imshow('SIFT Keypoints with Descriptors', img_kp)
cv2.waitKey(0)
cv2.destroyAllWindows()

# 7. 可选：保存描述子到文件
np.save('sift_descriptors.npy', descriptors)
print("描述子已保存为 sift_descriptors.npy")

2. 描述子数据结构分析

python 复制代码

# 查看描述子的详细信息
print("=== 描述子信息 ===")
print(f"类型: {type(descriptors)}")
print(f"数据类型: {descriptors.dtype}")
print(f"形状: {descriptors.shape}")
print(f"总元素数: {descriptors.size}")

# 分析描述子值范围
print(f"最小值: {descriptors.min():.4f}")
print(f"最大值: {descriptors.max():.4f}")
print(f"平均值: {descriptors.mean():.4f}")
print(f"标准差: {descriptors.std():.4f}")

# 查看前3个关键点的描述子（部分）
print("\n=== 前3个关键点描述子（前5个值） ===")
for i in range(min(3, len(descriptors))):
    print(f"关键点 {i}: {descriptors[i][:5]}")

3. 关键点详细信息

python 复制代码

# 查看关键点的详细信息
print("\n=== 关键点信息 ===")
print(f"关键点数量: {len(keypoints)}")

# 查看前3个关键点的属性
for i, kp in enumerate(keypoints[:3]):
    print(f"\n关键点 {i}:")
    print(f"  位置: ({kp.pt[0]:.2f}, {kp.pt[1]:.2f})")
    print(f"  大小: {kp.size:.2f}")
    print(f"  角度: {kp.angle:.2f}°")
    print(f"  响应值: {kp.response:.4f}")
    print(f"  层级: {kp.octave}")

五、描述子的应用

1. 特征匹配流程

复制代码

图像A → SIFT检测 → 关键点A + 描述子A → 匹配器 → 匹配对
图像B → SIFT检测 → 关键点B + 描述子B ↗

2. 匹配方法（后续课程）

暴力匹配器：Brute-Force Matcher
FLANN匹配器：基于树的近似最近邻搜索
比率测试：过滤错误匹配

3. 实际应用场景

图像检索：通过描述子匹配查找相似图像
图像拼接：匹配相邻图像的特征进行拼接
目标识别：匹配模板与场景中的目标
三维重建：匹配多视图中的对应点

六、高级应用技巧

1. 描述子可视化

python 复制代码

# 可视化描述子（热力图）
import matplotlib.pyplot as plt

# 将描述子重新形状为16x8的可视化形式
if len(descriptors) > 0:
    desc_vis = descriptors[0].reshape(16, 8)

    plt.figure(figsize=(10, 6))
    plt.imshow(desc_vis, cmap='hot', interpolation='nearest')
    plt.colorbar()
    plt.title('SIFT描述子可视化（第一个关键点）')
    plt.xlabel('方向箱（8个方向）')
    plt.ylabel('空间箱（16个子区域）')
    plt.show()

2. 描述子匹配基础

python 复制代码

# 两个图像的特征匹配示例框架
def match_features(img1_path, img2_path):
    # 读取图像
    img1 = cv2.imread(img1_path)
    img2 = cv2.imread(img2_path)

    # 转换为灰度
    gray1 = cv2.cvtColor(img1, cv2.COLOR_BGR2GRAY)
    gray2 = cv2.cvtColor(img2, cv2.COLOR_BGR2GRAY)

    # 创建SIFT
    sift = cv2.SIFT_create()

    # 检测关键点和计算描述子
    kp1, des1 = sift.detectAndCompute(gray1, None)
    kp2, des2 = sift.detectAndCompute(gray2, None)

    # 创建匹配器（后续课程详细讲解）
    bf = cv2.BFMatcher(cv2.NORM_L2, crossCheck=True)

    # 匹配描述子
    matches = bf.match(des1, des2)

    # 按距离排序
    matches = sorted(matches, key=lambda x: x.distance)

    # 绘制匹配结果
    img_matches = cv2.drawMatches(img1, kp1, img2, kp2,
                                 matches[:50], None, flags=2)

    return img_matches

七、常见问题与解决方案

1. 描述子维度问题

问题：不同关键点的描述子维度不一致
解决：SIFT固定为128维，确保使用正确版本

2. 内存占用问题

问题：大量关键点导致描述子内存占用大
解决：
- 使用maxCorners参数限制关键点数量
- 过滤低响应值的弱关键点

3. 计算效率问题

问题：SIFT计算较慢
解决：
- 使用detectAndCompute()而不是分步计算
- 考虑使用ORB等更快算法（后续课程）

八、总结要点

关键点与描述子关系：

关键点：位置、大小、方向（定位）
描述子：128维向量，描述局部特征（匹配）

SIFT描述子特性：

128维向量，具有尺度、旋转、光照不变性
基于关键点周围梯度方向统计

OpenCV API：

detectAndCompute()：同时获取关键点和描述子（推荐）
返回值：keypoints列表和descriptors矩阵

后续应用：

描述子用于特征匹配
是图像拼接、目标识别等高级任务的基础

最佳实践：

使用一步法detectAndCompute()提高效率
理解描述子数据结构便于后续处理

学习建议：

运行代码并观察描述子的数据结构和值
尝试修改图像，观察描述子的变化
为下一节的特征匹配做准备，理解描述子的匹配原理
比较不同图像上相同物体的描述子相似性
