基于 Keepalived 的 Redis 主备高可用架构设计与实现

背景

Redis 高可用我们常用的是主备+哨兵、cluster集群来实现高可用和高可靠，除此之外，我们也可通过Keepalived + Redis主备的方式来实现高可用。

具体实现功能：

客户端统一 VIP 入口读写；
主备切换（故障转移），保证业务可用性；
主备节点重启后（任意节点重启或同时重启），仍可继续通过 VIP 对外提供服务。

Redis 版本：v7.0.9

Keepalived 版本：v2.3.2

OS 版本：openEuler 22.03 LTS

架构

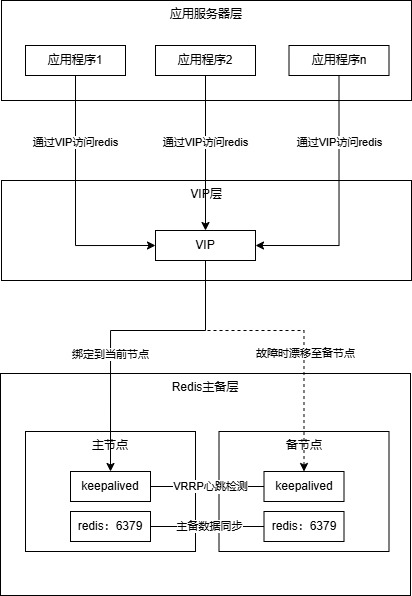

主备架构图如下：

流程

主备高可用（故障转移）流程图如下：

实现

Redis

部署

主：192.168.1.113

备：192.168.1.114

部署过程跳过，不作为重点。需要注意的是：该方式与传统的主备部署有些许差别，主备节点部署时均以单机方式部署（即部署时主备均为 master 节点，可读写），不通过配置文件来配置主备，而是通过 keepalived 的钩子脚本来动态配置 redis 主备，这也是本次的重点。

配置

主备 redis 实例配置应用程序连接密码（主备配置保持完全一致）：

sh 复制代码

vim redis.conf

sh 复制代码

...
requirepass Asen!@#123
...

注意和主备数据同步连接时的密码（masterauth）的区别，和 requirepass 不是一个东西，masterauth 是用于主备连接时的鉴权密码，这个密码会通过 keepalived 的钩子脚本动态配置，因此这种配置的主备是临时的，redis实例或服务器重启后主备就会失效，但由于 keepalived 的角色切换都会触发其钩子脚本（包括开关机），因此基于该特性，我们可在钩子脚本中通过命令动态配置 redis 主备，进而弥补 redis 临时主备配置时重启失效的问题。

Keepalived

部署

主：192.168.1.113

备：192.168.1.114

部署过程跳过，不作为重点，但是主备配置文件、启动配置文件需要作为重点。

配置

主节点配置

sh 复制代码

vim keepalived.conf

sh 复制代码

! Configuration File for keepalived

global_defs {
   router_id redis-master  # 主备唯一
}

vrrp_script chk_server {
    script "/data/keepalived/check/chk_redis.sh"  # redis状态检测脚本
    interval 5
    fall 3
    rise 3
}

vrrp_instance VI_1 {
    state BACKUP  # 非抢占模式下主备均设置为BACKUP（详情请查看官方文档）
    interface eth0  # VRRP检测网卡（即通过那个网卡发心跳，可自定义）
    virtual_router_id 91   # 虚拟路由IP，主备需保持一致
    priority 50  # 权重：主大于备，主50，备40
    advert_int 1
    nopreempt  # VIP非抢占模式
    authentication {
        auth_type PASS
        auth_pass Arsen@123
    }
    virtual_ipaddress {
        192.169.1.235/24 dev eth0  # 设置VIP，并绑定到eth0网卡
    }
    track_script {
        chk_redis  # 调用redis状态检测脚本
    }
    track_interface {
        eth0  # 网卡状态检测
    }
    notify_master /data/keepalived/notify/notify_master.sh  # keepalived为主时触发该脚本，redis主备切换的关键
    notify_backup /data/keepalived/notify/notify_backup.sh  # keepalived为备时触发该脚本，redis主备切换的关键
}

sh 复制代码

vim notify_master.sh

sh 复制代码

#!/bin/bash
# 脚本功能：
# 1.keepalived提升为MASTER时触发该脚本
# 2.配置主备鉴权密码（CONFIG SET masterauth）
# 3.将当前redis实例提升为master，等待对端redis实例同步当前实例的数据（REPLICAOF NO ONE）
# 脚本已经被我精简过了，生产中需要加上相关日志记录

redis-cli -h 192.168.1.113 -p 6379 -a Asen!@#123 CONFIG SET masterauth "Asen!@#456"
redis-cli -h 192.168.1.113 -p 6379 -a Asen!@#123 REPLICAOF NO ONE

sh 复制代码

vim notify_backup.sh

sh 复制代码

#!/bin/bash
# 脚本功能：
# 1.keepalived提升为BACKUP时触发该脚本
# 2.配置主备鉴权密码（CONFIG SET masterauth）
# 3.将当前redis实例降为slave，并同步对端redis实例的数据（REPLICAOF）
# 脚本已经被我精简过了，生产中需要加上相关日志记录

redis-cli -h 192.168.1.113 -p 6379 -a Asen!@#123 CONFIG SET masterauth "Asen!@#456"
redis-cli -h 192.168.1.113 -p 6379 -a Asen!@#123 REPLICAOF 192.168.1.114 6379

备节点配置

sh 复制代码

vim keepalived.conf

sh 复制代码

! Configuration File for keepalived

global_defs {
   router_id redis-slave
}

vrrp_script chk_server {
    script "/data/keepalived/check/chk_redis.sh"
    interval 5
    fall 3
    rise 3
}

vrrp_instance VI_1 {
    state BACKUP
    interface eth0
    virtual_router_id 91
    priority 40
    advert_int 1
    nopreempt
    authentication {
        auth_type PASS
        auth_pass Arsen@123
    }
    virtual_ipaddress {
        192.169.1.235/24 dev eth0
    }
    track_script {
        chk_redis
    }
    track_interface {
        eth0
    }
    notify_master /data/keepalived/notify/notify_master.sh
    notify_backup /data/keepalived/notify/notify_backup.sh
}

sh 复制代码

vim notify_master.sh

sh 复制代码

#!/bin/bash
# 脚本功能：
# 1.keepalived提升为MASTER时触发该脚本
# 2.配置主备鉴权密码（CONFIG SET masterauth）
# 3.将当前redis实例提升为master，等待对端redis实例同步当前实例的数据（REPLICAOF NO ONE）
# 脚本已经被我精简过了，生产中需要加上相关日志记录

redis-cli -h 192.168.1.114 -p 6379 -a Asen!@#123 CONFIG SET masterauth "Asen!@#456"
redis-cli -h 192.168.1.114 -p 6379 -a Asen!@#123 REPLICAOF NO ONE

sh 复制代码

vim notify_backup.sh

sh 复制代码

#!/bin/bash
# 脚本功能：
# 1.keepalived提升为BACKUP时触发该脚本
# 2.配置主备鉴权密码（CONFIG SET masterauth）
# 3.将当前redis实例降为slave，并同步对端redis实例的数据（REPLICAOF）
# 脚本已经被我精简过了，生产中需要加上相关日志记录

redis-cli -h 192.168.1.114 -p 6379 -a Asen!@#123 CONFIG SET masterauth "Asen!@#456"
redis-cli -h 192.168.1.114 -p 6379 -a Asen!@#123 REPLICAOF 192.168.1.113 6379

Systemd 管理配置

至此，已经可以实现在主备服务器不同时重启情况下的高可用了。

但是主备服务器同时重启的话，极有可能主备的 redis 实例的状态均为 master，为什么呢？试想一下：如果 keepalived 先于 redis 启动，那 keepalived 就会先提前执行其钩子脚本，此时钩子脚本对 redis 实例的一系列操作均是无效的（因为 redis 服务还没启动完成），等 redis 服务启动完成后，主备就没有生效。

因此为了实现真正的高可用，我们还需要设置一下 keepalived 和 redis 的启动顺序，保证 redis 先启动完成后再启动 keepalived，这样 keepalived 的钩子脚本就对 redis 起作用了（即完成 redis 主备的配置）。

但是 keepalived 不可能一直等待 redis 实例启动完成后再启动，如果 redis 本身就异常（如文件系统损坏）无法启动，这样的话 keepalived 将一直处于等待状态，因此我们在配置 keepalived 启动文件时，可加上一个超时时间，如 1 分钟，如果 1 分钟后 redis 实例仍未启动，则放弃等待直接进入后续启动。

具体配置如下：

sh 复制代码

vim /etc/systemd/system/keepalived.service

sh 复制代码

[Unit]
Description=LVS and VRRP High Availability Monitor
After=network-online.target syslog.target
Wants=network-online.target
Documentation=man:keepalived(8)
Documentation=man:keepalived.conf(5)
Documentation=man:genhash(1)
Documentation=https://keepalived.org

[Service]
Type=forking
PIDFile=/run/keepalived.pid
KillMode=process
EnvironmentFile=-/data/keepalived/etc/sysconfig/keepalived
ExecStartPre=/bin/bash -c 'for i in {1..60}; do if ss -tln | grep -q ":6379"; then echo "Port 6379 is ready"; break; fi; sleep 1; done'
ExecStart=/data/keepalived/sbin/keepalived -f /data/keepalived/etc/keepalived/keepalived.conf $KEEPALIVED_OPTIONS
ExecReload=/bin/kill -HUP $MAINPID

[Install]
WantedBy=multi-user.target

1 分钟过后不管 redis 实例是否启动成功，则会继续执行 ExecStart 部分，启动 keepalived，这种情况只能人工介入修复 redis 主备。

验证

场景：主 redis 实例异常、网卡/线异常或所在服务器宕机

初始状态：主 113，备 114。

模拟故障：

关闭 113 的 redis 实例
sh 复制代码
```
systemctl stop redis
```

分别查看 113、114 的 keepalived 的日志

sh 复制代码

# 113日志（keepalived.log）
# 日志分析：
#   Dec 27 00:04:06 停止了redis实例 VRRP_Script(chk_redis) failed (exited with status 1)
#   Dec 27 00:04:06 进入了FAULT状态，注意不是BACKUP状态哦 (VI_1) Entering FAULT STATE
#   Dec 27 00:04:06 发送了优先级为 0 的 VRRP 通告包，表示"放弃主节点角色" (VI_1) sent 0 priority
#   Dec 27 00:04:06 释放VIP (VI_1) removing VIPs.
#   注意：此时并不会执行notify_backup脚本，而是只会执行notify_fault脚本（但我们并没有编写该脚步，因此略过）
#   Dec 27 00:06:11 这个时间点我们恢复了redis实例，检测脚本返回值为0 Script `chk_server` now returning 0
#   Dec 27 00:06:21 检查脚本正常 VRRP_Script(chk_server) succeeded
#   Dec 27 00:06:21 随着进入BACKUP状态，此时就会触发notify_backup脚本 (VI_1) Entering BACKUP STATE
...
Dec 27 00:04:06 tai Keepalived_vrrp[4261]: VRRP_Script(chk_redis) failed (exited with status 1)
Dec 27 00:04:06 tai Keepalived_vrrp[4261]: (VI_1) Entering FAULT STATE
Dec 27 00:04:06 tai Keepalived_vrrp[4261]: (VI_1) sent 0 priority
Dec 27 00:04:06 tai Keepalived_vrrp[4261]: (VI_1) removing VIPs.
...
Dec 27 00:06:11 tai Keepalived_vrrp[4261]: Script `chk_server` now returning 0
Dec 27 00:06:21 tai Keepalived_vrrp[4261]: VRRP_Script(chk_server) succeeded
Dec 27 00:06:21 tai Keepalived_vrrp[4261]: (VI_1) Entering BACKUP STATE
...

# 114日志（keepalived.log）
# 日志分析：
#    Dec 27 00:04:06 当前节点(备节点)收到了主节点发送的优先级为0的通告 (VI_1) Backup received priority 0 advertisement
#    Dec 27 00:04:07 备份节点在预期时间内没有再收到任何VRRP通告（即超时了）(VI_1) Receive advertisement timeout
#    Dec 27 00:04:07 进入MASTER状态，触发notify_backup脚本 (VI_1) Entering MASTER STATE
#    Dec 27 00:04:07 绑定VIP (VI_1) setting VIPs.
#    Dec 27 00:04:07 准备在eth0网卡上为IP地址192.168.1.235发送ARP（即正在发送或排队发送ARP包）Sending/queueing
#    Dec 27 00:04:07 正在发送免费ARP包，通知整个网络段："192.168.1.235 的MAC地址已经改变了" Sending gratuitous ARP
...
Dec 27 00:04:06 tai Keepalived_vrrp[4301]: (VI_1) Backup received priority 0 advertisement
Dec 27 00:04:07 tai Keepalived_vrrp[4301]: (VI_1) Receive advertisement timeout
Dec 27 00:04:07 tai Keepalived_vrrp[4301]: (VI_1) Entering MASTER STATE
Dec 27 00:04:07 tai Keepalived_vrrp[4301]: (VI_1) setting VIPs.
Dec 27 00:04:07 tai Keepalived_vrrp[4301]: (VI_1) Sending/queueing gratuitous ARPs on eth0 for 192.168.1.235
Dec 27 00:04:07 tai Keepalived_vrrp[4301]: Sending gratuitous ARP on eth0 for 192.168.1.235
...

分别查看 113、114 的 keepalived 的钩子脚本日志
sh 复制代码
```
我的脚本没有输出日志，这里就不看了
```

总结

实践是检验真理的唯一标准！欢迎前来探讨，共同学习，共同进步。
