（使用底层方法）

------ 从入门到上手的形态学操作指南
形态学操作是数字图像处理 的核心技术之一，膨胀（Dilation）和腐蚀（Erosion）是它的两大基础操作，而结构元素 就是这两个操作的"工具"。
最近学习数字图像处理课程，刚好要做一个相关算法的实现，所以记录下来。当然，用opencv和matlab会很快。但是从底层的png读取出发会更好。相关代码已验证。

• 环境：jupyter notebook
• 语言：python 3.13

一、知识点

1、核心概念总览 📖

先明确一个前提：我们讨论的膨胀和腐蚀，主要针对二值图像（像素只有0和1两种值，比如黑白文字图、轮廓图，1代表前景，0代表背景）。

概念	核心作用	通俗类比
结构元素	操作的"工具模板"	盖章用的印章
膨胀	让前景区域"变大变胖"	给画好的线条加粗
腐蚀	让前景区域"变小变瘦"	给画好的线条变细

2、结构元素（Structuring Element）🔧

2.1 什么是结构元素？

结构元素是一个小的矩阵模板（通常是正方形、圆形或十字形），它是膨胀和腐蚀的"操作核心"。

• 矩阵里有锚点（Anchor Point）：一般是矩阵的中心像素，相当于印章的"把手"，操作时锚点会遍历图像的每个像素。
• 矩阵值只有0和1：1的区域代表"有效作用范围"，0的区域不参与计算。

2.2 常见的结构元素类型

举几个最常用的例子（以3×3矩阵为例）：

1. 正方形结构元素

   1 1 1
   1 1 1
   1 1 1

→ 作用范围最大，处理后边缘更平滑。

2. 十字形结构元素

   0 1 0
   1 1 1
   0 1 0

→ 只在上下左右四个方向作用，适合保留图像的"线条感"。

3. 圆形结构元素

   0 1 0
   1 1 1
   0 1 0

（3×3的圆形和十字形类似，更大的圆形结构元素会更接近圆形轮廓）

2.3 结构元素的关键属性

• 大小：比如3×3、5×5，越大操作效果越明显（比如膨胀5×5的结构元素比3×3的加粗效果更强）。
• 形状：决定操作的"方向偏好"（比如十字形只影响横竖方向，正方形影响所有方向）。
• 锚点位置：默认是中心，也可以自定义（比如左上角），锚点位置会影响最终图像的偏移。

3、腐蚀（Erosion）⚔️

3.1 腐蚀的核心思想

腐蚀是让前景（1）区域缩小的操作，原理可以类比成：用结构元素这个"印章"在图像上盖章，只有当印章覆盖的所有像素都是1时，锚点对应的像素才保留为1，否则变为0。

→ 简单说：只要周围有一个0，中心就变0，前景被"侵蚀"。

3.2 腐蚀的步骤（以3×3正方形结构元素为例）

1. 把结构元素的锚点放在图像的某个前景像素上。
2. 检查结构元素覆盖的所有像素是否都是1。
   • ✅ 是 → 锚点像素保持1。
   • ❌ 否 → 锚点像素变为0。
3. 遍历图像的每一个像素，重复步骤1-2。

3.3 腐蚀的效果 & 应用

效果：

• 前景区域变小、变瘦。
• 可以消除小的噪声点（比如图像里的小黑点）。
• 可以断开两个连接的前景区域。

应用场景：

• 去除二值图像的噪声。
• 分离重叠的物体（比如一堆硬币的图像，腐蚀后可以分开硬币边缘）。

4、膨胀（Dilation）🔍

4.1 膨胀的核心思想

膨胀是让前景（1）区域扩大的操作，原理和腐蚀相反：用结构元素盖章，只要印章覆盖的区域有一个像素是1，锚点对应的像素就变为1。

→ 简单说：只要周围有一个1，中心就变1，前景被"扩张"。

4.2 膨胀的步骤（以3×3正方形结构元素为例）

1. 把结构元素的锚点放在图像的某个像素上。
2. 检查结构元素覆盖的区域是否有至少一个像素是1。
   • ✅ 是 → 锚点像素变为1。
   • ❌ 否 → 锚点像素保持0。
3. 遍历图像的每一个像素，重复步骤1-2。

4.3 膨胀的效果 & 应用

效果：

• 前景区域变大、变胖。
• 可以填补前景区域的小空洞（比如文字笔画里的小缺口）。
• 可以连接断裂的前景区域。

应用场景：

• 修复二值图像的断裂部分（比如扫描的文字有笔画缺失）。
• 增强目标区域的轮廓。

5、膨胀和腐蚀的"黄金搭档"：开运算 & 闭运算 🎎

膨胀和腐蚀很少单独使用，通常会组合起来形成开运算 和闭运算，这才是形态学操作的常用姿势！

5.1 开运算：先腐蚀，后膨胀

公式：开运算 = 膨胀(腐蚀(图像))
作用 ：去除小噪声点 + 不改变前景的整体大小。

→ 比如图像上有很多小噪点，先腐蚀把噪点去掉，再膨胀把前景恢复到原来的大小。

5.2 闭运算：先膨胀，后腐蚀

公式：闭运算 = 腐蚀(膨胀(图像))
作用 ：填补小空洞 + 不改变前景的整体大小。

→ 比如文字笔画有小缺口，先膨胀把缺口补上，再腐蚀把前景恢复到原来的粗细。

6、初学者常见误区 ❌

1. 混淆膨胀和腐蚀的作用对象
   → 膨胀是扩大前景 ，不是背景；腐蚀是缩小前景，不是背景。
2. 认为结构元素越大越好
   → 结构元素太大，会导致图像变形严重（比如文字膨胀过度会糊成一团），要根据需求选择大小。
3. 忽略二值化的重要性
   → 膨胀和腐蚀对灰度图也能操作，但效果不直观，二值图是最佳操作对象。

7、总结 📝

概念	核心操作	关键工具	典型应用
结构元素	矩阵模板	大小、形状、锚点	决定膨胀/腐蚀的作用方式
腐蚀	前景缩小	结构元素遍历检查	去噪、分离物体
膨胀	前景扩大	结构元素遍历检查	补洞、连接物体

膨胀和腐蚀就像图像处理的"塑形工具"，而结构元素就是"塑形的模具"，掌握这三个概念，你就能玩转形态学操作的大部分应用啦！

二、jupyter+纯底层实践

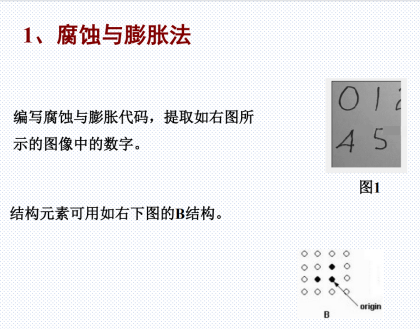

实践要求

原图

步骤0：头文件

#头文件读取
import numpy as np
import matplotlib.pyplot as plt
import struct
import zlib

步骤1：纯手动读取PNG图像（解析二进制，替代cv2.imread）

代码

PNG图像本质是二进制数据流，我们通过struct解析文件头、尺寸、像素数据，最终转为灰度矩阵

def read_png_manual(file_path):
"""
解析PNG图像文件并返回灰度像素矩阵。
本函数实现PNG格式的底层解析，支持灰度图像和RGB彩色图像的自动灰度转换。
函数严格按照PNG规范处理文件结构，包含文件头验证、数据块解析和像素数据解压。
参数:
file_path (str): PNG文件的完整或相对路径。文件必须存在且具有读取权限。
返回值:
numpy.ndarray: 灰度像素矩阵，数据类型为uint8，形状为(height, width)。
像素值范围0-255，其中0表示纯黑，255表示纯白。
异常:
FileNotFoundError: 指定路径的文件不存在。
PermissionError: 没有权限读取指定文件。
ValueError: 文件格式不符合PNG标准、包含不支持的图像参数或数据损坏。
zlib.error: 压缩数据解压失败，通常表示文件已损坏。
支持的图像格式:
- 位深度: 仅支持8位
- 颜色类型:
* 0: 灰度图像
* 2: RGB彩色图像（自动转换为灰度）
- 压缩方法: 仅支持标准zlib压缩（方法0）
- 过滤方法: 仅支持自适应过滤（方法0）
已知限制:
1. 不支持带Alpha通道的图像（颜色类型4和6）
2. 不支持调色板图像（颜色类型3）
3. 不验证数据块的CRC校验码
4. 忽略隔行扫描标志，按非隔行方式处理
5. 仅处理8位深度，不支持1、2、4、16位深度
实现说明:
函数遵循PNG文件格式规范进行实现，确保与标准PNG解码器的兼容性。
RGB到灰度的转换采用ITU - R BT.601标准亮度系数。
示例:
>>> image_data = read_png_manual("sample.png")
>>> print(f"图像尺寸: {image_data.shape[1]}x{image_data.shape[0]}")
>>> print(f"像素值统计: 最小值={image_data.min()}, 最大值={image_data.max()}")
"""
with open(file_path, 'rb') as f:
# 验证PNG文件签名
png_header = f.read(8)
if png_header != b'\x89PNG\r\n\x1a\n':
raise ValueError("文件不是有效的PNG格式：签名验证失败")
# 解析IHDR数据块
ihdr_len = struct.unpack('!I', f.read(4))[0]
ihdr_type = f.read(4)
if ihdr_type != b'IHDR':
raise ValueError(f"IHDR块缺失或格式错误：期望'IHDR'，实际为'{ihdr_type.decode('ascii', errors='ignore')}'")
# 提取图像元数据
ihdr_data = f.read(13)
width = struct.unpack('!I', ihdr_data[0:4])[0]
height = struct.unpack('!I', ihdr_data[4:8])[0]
bit_depth = ihdr_data[8]
color_type = ihdr_data[9]
# 验证支持的图像参数
if color_type not in [0, 2]:
raise ValueError(
f"不支持的颜色类型{color_type}。仅支持灰度(0)和RGB(2)格式。")
if bit_depth != 8:
raise ValueError(f"不支持的位深度{bit_depth}。仅支持8位深度。")
# 跳过CRC校验
f.read(4)
# 收集所有IDAT块的压缩数据
idat_data = b''
while True:
chunk_len_bytes = f.read(4)
if not chunk_len_bytes:
raise zlib.error("PNG文件不完整：未找到IEND终止块")
chunk_len = struct.unpack('!I', chunk_len_bytes)[0]
chunk_type = f.read(4)
if chunk_type == b'IDAT':
idat_data += f.read(chunk_len)
f.read(4)
elif chunk_type == b'IEND':
break
else:
f.read(chunk_len + 4)
if not idat_data:
raise ValueError("PNG文件缺少图像数据：未找到有效的IDAT块")
# 解压像素数据
try:
decompressed_data = zlib.decompress(idat_data)
except zlib.error as e:
raise zlib.error(f"图像数据解压失败：{str(e)}")
# 重构像素数据行
pixel_data = []
stride = width * (3 if color_type == 2 else 1)
expected_len = height * (stride + 1)
if len(decompressed_data) != expected_len:
raise ValueError(
f"像素数据长度不匹配：期望{expected_len}字节，实际{len(decompressed_data)}字节"
)
for y in range(height):
row_start = y * (stride + 1)
filter_byte = decompressed_data[row_start]
row_data = decompressed_data[row_start + 1 : row_start + 1 + stride]
pixel_data.append(row_data)
# 构建灰度图像矩阵
img_gray = np.zeros((height, width), dtype=np.uint8)
for y in range(height):
row = pixel_data[y]
for x in range(width):
if color_type == 2:
r = row[x*3]
g = row[x*3+1]
b = row[x*3+2]
gray = int(0.299 * r + 0.587 * g + 0.114 * b)
img_gray[y, x] = gray
else:
img_gray[y, x] = row[x]
return img_gray
if __name__ == "__main__":
try:
img = read_png_manual('digits.png')
print(f"图像尺寸：高度={img.shape[0]}, 宽度={img.shape[1]}")
print(f"像素值范围：{img.min()} ~ {img.max()}")
except Exception as e:
print(f"读取PNG失败：{type(e).__name__} - {str(e)}")

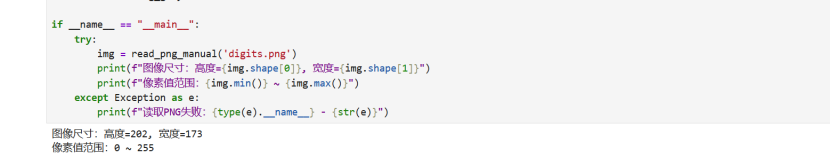

读取图像测试结果

步骤2：灰度与二值化图像

代码

def setup_matplotlib_chinese():
    """
配置matplotlib以支持中文字符显示。
直接使用matplotlib会有中文乱码问题

    此函数自动检测操作系统并尝试加载相应的中文字体，确保图表中的中文标签和标题正确渲染。
    同时配置负号显示格式，避免数学符号显示异常。

    参数:
        无

    返回值:
        无

    系统支持:
        - Windows: 使用Microsoft YaHei, SimHei, SimSun等字体
        - macOS: 使用PingFang SC, Heiti SC等字体
        - Linux: 使用WenQuanYi Micro Hei, DejaVu Sans等字体

    说明:
        1. 函数会临时禁用matplotlib的字体缺失警告
        2. 如果找不到指定的中文字体，将回退到系统默认的sans-serif字体
        3. 此配置仅影响当前Python会话中的matplotlib显示设置
    """
    # 抑制字体缺失警告
    warnings.filterwarnings('ignore', category=UserWarning, module='matplotlib')

    # 系统字体映射配置
    font_config = {
        'Windows': ['Microsoft YaHei', 'SimHei', 'SimSun'],
        'Darwin': ['PingFang SC', 'Heiti SC'],
        'Linux': ['WenQuanYi Micro Hei', 'DejaVu Sans']
    }

    import platform
    system = platform.system()
    target_fonts = font_config.get(system, ['DejaVu Sans'])

    # 查找并设置可用中文字体
    available_fonts = [f.name for f in fm.fontManager.ttflist]
    for font_name in target_fonts:
        if font_name in available_fonts:
            plt.rcParams['font.sans-serif'] = [font_name]
            break

    # 配置负号显示
    plt.rcParams['axes.unicode_minus'] = False


# 初始化中文字体配置
setup_matplotlib_chinese()


def binaryzation_manual(img_gray, threshold=127):
    """
    对灰度图像执行二值化处理，生成黑白二值图像。

    此函数采用逐像素处理的方式实现图像二值化，将灰度值大于阈值的像素设为白色，
    其余像素设为黑色。适用于需要基础图像分割或文档数字化的场景。

    参数:
        img_gray (numpy.ndarray): 输入灰度图像矩阵，要求为2维uint8数组，形状为(height, width)。
        threshold (int): 二值化阈值，范围0-255，默认值为127。高于此值的像素将设为255，否则设为0。

    返回值:
        numpy.ndarray: 二值化后的图像矩阵，数据类型为uint8，形状与输入图像相同，像素值仅为0或255。

    异常:
        TypeError: 输入参数类型不符合要求。
        ValueError: 图像格式或参数值超出有效范围。

    图像要求:
        1. 必须是2维numpy数组（单通道灰度图）
        2. 数据类型必须为uint8（像素值范围0-255）
        3. 不支持多通道图像或调色板图像

    算法特点:
        - 采用全局固定阈值
        - 逐像素处理，便于理解二值化基本原理
        - 输出仅包含黑白两色，适合后续形态学处理或特征提取

    注意事项:
        1. 对于大尺寸图像，逐像素处理可能影响性能
        2. 固定阈值可能不适用于光照不均匀的图像
        3. 建议对输入图像进行预处理（如去噪、直方图均衡化）以获得更佳效果

    示例:
        >>> gray_image = np.array([[100, 150, 200], [50, 180, 30]], dtype=np.uint8)
        >>> binary_image = binaryzation_manual(gray_image, threshold=128)
        >>> print(binary_image)
        [[  0 255 255]
         [  0 255   0]]
    """
    # 验证输入参数有效性
    if not isinstance(img_gray, np.ndarray):
        raise TypeError(f"输入图像必须为numpy数组，实际类型：{type(img_gray)}")
    if img_gray.ndim != 2:
        raise ValueError(f"仅支持2维灰度图，实际维度：{img_gray.ndim}维")
    if img_gray.dtype != np.uint8:
        raise ValueError(f"图像数据类型必须为uint8，实际类型：{img_gray.dtype}")
    if not isinstance(threshold, int):
        raise TypeError(f"阈值必须为整数，实际类型：{type(threshold)}")
    if not (0 <= threshold <= 255):
        raise ValueError(f"阈值必须在0-255之间，实际值：{threshold}")

    # 获取图像尺寸
    height, width = img_gray.shape
    # 初始化二值图像
    img_binary = np.zeros((height, width), dtype=np.uint8)

    # 遍历所有像素进行阈值分割
    for y in range(height):
        for x in range(width):
            pixel_value = img_gray[y, x]
            if pixel_value > threshold:
                img_binary[y, x] = 255

    return img_binary


## 图像处理与可视化示例
if __name__ == "__main__":
    try:
        # 执行二值化处理
        img_binary = binaryzation_manual(img, threshold=127)

        # 创建可视化图表
        plt.figure(figsize=(10, 4))

        # 显示原始灰度图像
        plt.subplot(121)
        plt.imshow(img, cmap='gray')
        plt.title("灰度图像", fontsize=10)
        plt.axis('off')

        # 显示二值化结果
        plt.subplot(122)
        plt.imshow(img_binary, cmap='gray')
        plt.title("二值化图像", fontsize=10)
        plt.axis('off')

        # 优化布局并显示
        plt.tight_layout()
        plt.show()
    except NameError:
        print("未找到图像数据，请先加载灰度图像")
    except Exception as e:
        print(f"图像处理失败：{type(e).__name__} - {str(e)}")

灰度与二值化结果

步骤3：构建结构元素

代码

def create_kernel_manual_4x4():
    """
    创建4x4结构元素矩阵，用于形态学图像处理操作。

    返回的结构元素矩阵定义了一个特定的形态学处理模板，其中：
    - 0值表示背景区域（白色）
    - 1值表示前景区域（黑色）

    矩阵布局说明：
        矩阵坐标以(行,列)表示，原点位于第2行第2列（基于0的索引）
        矩阵大小为4x4，所有元素初始化为0（白色背景）
        特定位置设置为1（黑色前景），形成L形结构模式

    返回:
        numpy.ndarray: 4x4结构元素矩阵，数据类型为uint8。
                       矩阵内容为：
                       [[0, 0, 0, 0],
                        [0, 0, 1, 0],
                        [0, 1, 1, 0],
                        [0, 0, 0, 0]]

    用途:
        此结构元素适用于基本的形态学操作，如膨胀、腐蚀、开运算和闭运算。
        可用于边缘检测、噪声去除、形状分析等图像处理任务。

    注意事项:
        1. 矩阵采用uint8数据类型，与标准图像处理库兼容
        2. 原点位置(2,2)在形态学操作中作为参考点
        3. 矩阵中的1值构成非对称模式，适用于特定方向的形态学操作
    """
    # 初始化4x4全零矩阵
    kernel = np.zeros((4, 4), dtype=np.uint8)

    # 定义前景点位置（形成L形模式）
    kernel[1, 2] = 1  # 第1行第2列
    kernel[2, 1] = 1  # 第2行第1列
    kernel[2, 2] = 1  # 第2行第2列（原点位置）

    return kernel


# 生成结构元素
kernel = create_kernel_manual_4x4()

# 输出结构元素信息
print("4x4结构元素矩阵：")
print("0表示背景（白色），1表示前景（黑色）")
print(kernel)

# 可视化展示
plt.figure(figsize=(2, 2))
plt.imshow(kernel, cmap='gray')
plt.title("结构元素矩阵")
plt.text(2, 2, '●', color='red', fontsize=14,
         ha='center', va='center', fontweight='bold')
plt.axis('off')
plt.show()

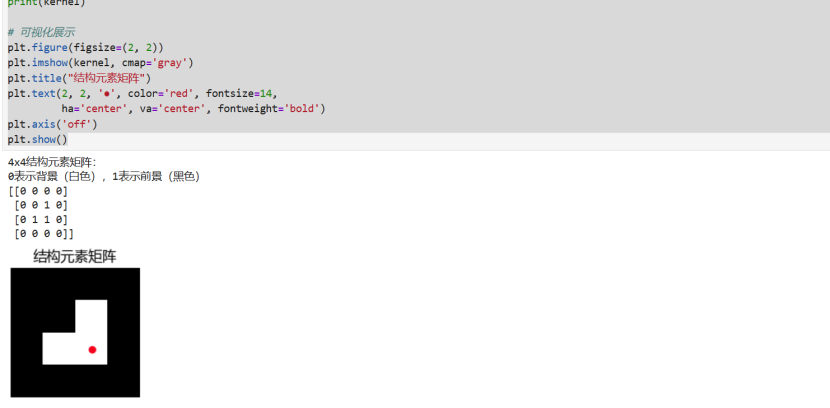

构建结构矩阵结果

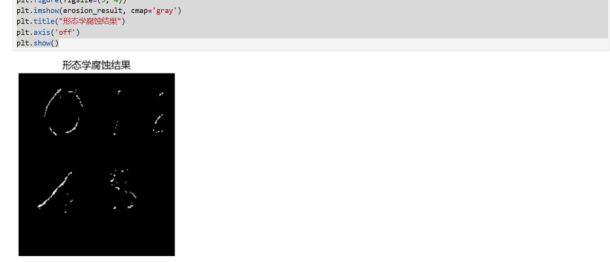

步骤4：腐蚀算法

代码：

def erosion_manual(img_binary, kernel):
    """
    对二值图像执行腐蚀操作，实现形态学图像处理。

    腐蚀是一种基本的形态学操作，通过结构元素在图像上滑动，仅当结构元素完全包含在
    图像前景区域内时，才保留中心像素。此操作能够去除小尺寸噪声、断开细连接、
    并缩小图像中的前景区域。

    参数:
        img_binary (numpy.ndarray): 输入的二值图像，要求为2维uint8数组，
                                     像素值必须为0（背景）或255（前景）。
        kernel (numpy.ndarray): 结构元素矩阵，定义腐蚀操作的邻域形状和大小，
                                像素值必须为0（背景）或1（前景）。

    返回值:
        numpy.ndarray: 腐蚀处理后的二值图像，数据类型为uint8，
                       像素值为0（背景）或255（前景）。

    算法原理:
        1. 遍历输入图像的每个像素作为结构元素的原点对齐位置
        2. 对于每个位置，检查结构元素中所有前景点是否都能在图像中找到对应的前景像素
        3. 如果结构元素完全包含在图像前景区域内，则输出图像对应位置设为前景
        4. 否则，输出图像对应位置设为背景

    边界处理:
        当结构元素超出图像边界时，对应位置被视为不匹配，输出背景值。

    结构元素原点:
        函数假设结构元素的原点位于矩阵的(2,2)位置（基于0的索引）。
        此配置适用于标准的4x4结构元素。

    性能说明:
        采用四层嵌套循环实现，适用于教学和理解腐蚀算法基本原理。
        对于大尺寸图像，建议使用优化的形态学库函数。

    示例:
        >>> binary_img = np.array([[255, 0, 255], [0, 255, 0], [255, 0, 255]], dtype=np.uint8)
        >>> kernel = np.array([[0, 1, 0], [1, 1, 1], [0, 1, 0]], dtype=np.uint8)
        >>> eroded = erosion_manual(binary_img, kernel)
    """
    # 获取图像和结构元素尺寸
    img_h, img_w = img_binary.shape
    kernel_h, kernel_w = kernel.shape

    # 定义结构元素原点位置（适用于4x4结构元素）
    kernel_origin_y = 2  # 原点行索引
    kernel_origin_x = 2  # 原点列索引

    # 初始化输出图像（全背景）
    erosion_img = np.zeros((img_h, img_w), dtype=np.uint8)

    # 遍历图像每个像素作为结构元素对齐点
    for i in range(img_h):
        for j in range(img_w):
            match = True  # 匹配状态标识

            # 检查结构元素是否完全包含在图像前景中
            for m in range(kernel_h):
                for n in range(kernel_w):
                    # 跳过结构元素的背景点
                    if kernel[m, n] == 0:
                        continue

                    # 计算图像中对应位置坐标
                    img_y = i + (m - kernel_origin_y)
                    img_x = j + (n - kernel_origin_x)

                    # 检查边界条件
                    if img_x < 0 or img_x >= img_w or img_y < 0 or img_y >= img_h:
                        match = False
                        break

                    # 检查像素匹配条件
                    # 结构元素的前景点(1)要求图像对应位置为前景(255)
                    if img_binary[img_y, img_x] != 255:
                        match = False
                        break

                if not match:
                    break

            # 根据匹配结果设置输出像素
            if match:
                erosion_img[i, j] = 255

    return erosion_img


# 执行形态学腐蚀操作
erosion_result = erosion_manual(img_binary, kernel)

# 可视化展示处理结果
plt.figure(figsize=(5, 4))
plt.imshow(erosion_result, cmap='gray')
plt.title("形态学腐蚀结果")
plt.axis('off')
plt.show()

腐蚀算法结果

步骤5：膨胀算法

代码

def dilation_manual(img_binary, kernel):
    """
    对二值图像执行膨胀操作，实现形态学图像处理。

    膨胀是一种基本的形态学操作，通过结构元素在图像上滑动，当结构元素与图像前景区域
    存在任何重叠时，将输出图像的对应位置设为前景。此操作能够连接相邻的前景区域、
    填充小孔洞、并扩大图像中的前景区域。

    参数:
        img_binary (numpy.ndarray): 输入的二值图像，要求为2维uint8数组，
                                     像素值必须为0（背景）或255（前景）。
        kernel (numpy.ndarray): 结构元素矩阵，定义膨胀操作的邻域形状和大小，
                                像素值必须为0（背景）或1（前景）。

    返回值:
        numpy.ndarray: 膨胀处理后的二值图像，数据类型为uint8，
                       像素值为0（背景）或255（前景）。

    算法原理:
        1. 遍历输入图像的每个像素作为结构元素的原点对齐位置
        2. 对于每个位置，检查结构元素中所有前景点是否与图像前景像素存在重叠
        3. 如果存在至少一个重叠点，则输出图像对应位置设为前景
        4. 否则，输出图像对应位置设为背景

    边界处理:
        当结构元素超出图像边界时，超出部分将被忽略，不影响重叠判断。

    结构元素原点:
        函数假设结构元素的原点位于矩阵的(2,2)位置（基于0的索引）。
        此配置适用于标准的4x4结构元素。

    性能说明:
        采用四层嵌套循环实现，适用于教学和理解膨胀算法基本原理。
        对于大尺寸图像，建议使用优化的形态学库函数。

    与腐蚀操作的关系:
        膨胀是腐蚀的对偶操作，能够恢复被腐蚀操作去除的部分前景区域，
        但无法恢复完全消失的结构信息。

    示例:
        >>> binary_img = np.array([[255, 0, 255], [0, 255, 0], [255, 0, 255]], dtype=np.uint8)
        >>> kernel = np.array([[0, 1, 0], [1, 1, 1], [0, 1, 0]], dtype=np.uint8)
        >>> dilated = dilation_manual(binary_img, kernel)
    """
    # 获取图像和结构元素尺寸
    img_h, img_w = img_binary.shape
    kernel_h, kernel_w = kernel.shape

    # 定义结构元素原点位置（适用于4x4结构元素）
    kernel_origin_y = 2  # 原点行索引
    kernel_origin_x = 2  # 原点列索引

    # 初始化输出图像（全背景）
    dilation_img = np.zeros((img_h, img_w), dtype=np.uint8)

    # 遍历图像每个像素作为结构元素对齐点
    for i in range(img_h):
        for j in range(img_w):
            overlap = False  # 重叠状态标识

            # 检查结构元素是否与图像前景存在重叠
            for m in range(kernel_h):
                for n in range(kernel_w):
                    # 跳过结构元素的背景点
                    if kernel[m, n] == 0:
                        continue

                    # 计算图像中对应位置坐标
                    img_y = i + (m - kernel_origin_y)
                    img_x = j + (n - kernel_origin_x)

                    # 检查边界条件
                    if img_x < 0 or img_x >= img_w or img_y < 0 or img_y >= img_h:
                        continue

                    # 检查重叠条件
                    # 只要结构元素的前景点与图像前景像素重叠即满足条件
                    if img_binary[img_y, img_x] == 255:
                        overlap = True
                        break  # 发现重叠即终止当前结构元素检查

                if overlap:
                    break  # 已确认重叠，终止外层循环

            # 根据重叠结果设置输出像素
            if overlap:
                dilation_img[i, j] = 255

    return dilation_img


# 执行形态学膨胀操作
dilation_result = dilation_manual(erosion_result, kernel)

# 可视化展示处理结果对比
plt.figure(figsize=(10, 4))

# 显示腐蚀结果
plt.subplot(121)
plt.imshow(erosion_result, cmap='gray')
plt.title("腐蚀操作结果")
plt.axis('off')

# 显示膨胀结果
plt.subplot(122)
plt.imshow(dilation_result, cmap='gray')
plt.title("膨胀操作结果")
plt.axis('off')

plt.tight_layout()
plt.show()

综合算法结果
