Modbus-TCP模糊测试实战解析

Modbus Fuzzing Lab

Github仓库地址

1. 前言

针对Modbus TCP协议中的03功能码-读取保存寄存器开发的模糊测试教学实验平台，是一个非常非常非常简陋的初级版本，用于课程作业

2.Modbus-TCP 协议深度解析

2.1 协议体系结构

2.1.1 OSI 7层模型定位

Modbus-TCP 协议是工业自动化领域的一种应用层报文传输协议，它是将传统的 Modbus 序列通信协议通过 TCP/IP 网络进行封装的产物；Modbus-TCP 严格遵循 OSI 7 层模型，其运行在 TCP/IP 协议栈上，属于应用层协议。

与运行在物理层串口 RS-485/232 的 Modbus-RTU 不同，Modbus-TCP 剥离了 RTU 报文中的循环冗余校验校验字段，因为 TCP 协议与以太网链路层已经提供了完善的差错控制机制；并将 Modbus 的应用数据单元 ADU 封装在标准的 TCP/IP 协议栈中。

2.1.2 Client/Server 通信模型

Modbus-TCP 改变了传统串行通信中的主从概念（Master/Slave），转而采用以太网通用的客户端/服务器模型（Client/Server）：

• 客户端：发起请求，主动建立 TCP 连接，并发送包含功能码和地址的请求报文；在本次实验中，客户端为基于 Python Boofuzz 编写的 fuzz 测试脚本
• 服务器：Modbus-TCP 服务器默认监听在 502 端口，负责接收请求、解析报文逻辑并返回响应或执行相应的输出控制；在本次实验中，Modbus-TCP 服务器为用 Node.js 编写的模拟器

这种模型的优势在于支持多连接并发，使得一个控制中心可以同时访问数十台甚至上百台 PLC 节点，但也增加了协议解析器在处理高并发畸形报文时的压力

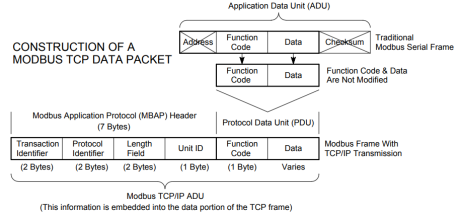

Modbus-TCP 的核心在于 ADU 的构成，由两部分组成：MBAP 报文头与协议数据单元 PDU

​

2.2 MBAP 报文头格式

Modbus-TCP 协议的 MBAP 报文头固定 7 字节长，一共有 4 个字段：

2.2.1 事务标识符 (Transaction Identifier)

• 长度：2 字节
• 作用：用于标识每个 Modbus-TCP 请求和响应事务，允许客户端和服务器能够将请求和响应进行配对，确保请求和响应的正确匹配。每次发起请求时，客户端会设置一个唯一的事务标识符，而服务器在响应时会返回相同的事务标识符。

2.2.2 协议标识符 (Protocol Identifier)

• 长度：2 字节
• 作用 ：用于标识 Modbus 协议的版本和类型。对于 Modbus-TCP 协议，协议标识符的值通常为 00 00

2.2.3 长度 (Length)

• 长度：2 字节
• 作用：指示后续数据的字节数，通常是数据部分的长度。该字段的值包括从 Unit ID 字段开始，直至整个报文的末尾数据的长度。

2.2.4 单元标识符 (Unit ID)

• 长度：1 字节
• 作用：单元标识符用于标识 Modbus 设备的具体单元或节点。在 Modbus-TCP 协议中，单元标识符通常用于识别请求数据的目标设备，尤其在多设备环境中，能确保数据被送到正确的目标设备。

2.3 PDU 格式

Modbus-TCP 协议的 PDU 按照字段可分为：

• 功能码 (Function Data)
  • 长度：1 字节
  • 作用：指示 Modbus 设备执行某个特定的操作。

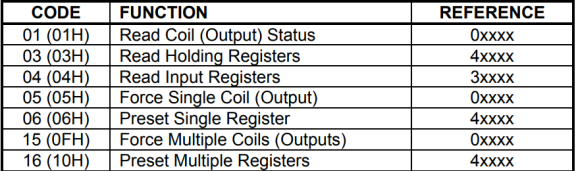

  • 常见功能码 ：
    • 0x01：读取线圈状态
    • 0x02：读取离散输入状态
    • 0x03：读取保持寄存器
    • 0x04：读取输入寄存器
    • 0x05：强制单个线圈
    • 0x06：强制单个寄存器
    • 0x0F：强制多个线圈
    • 0x10：预置多个寄存器
• 数据（以 0x03 功能码为例）
  • 对于请求报文 ：
    • 长度：4 字节
    • 内容：起始寄存器地址与寄存器数量各占 2 字节
  • 对于响应报文 ：
    • 长度：不固定
    • 内容 ：
      • 字节数：表示在这之后有多少字节的数据
      • 读取值：寄存器中的值（高位 1 字节，低位 1 字节）

2.4 字节序与数据处理

2.4.1 Modbus-TCP 所使用的字节序

Modbus-TCP 协议严格规定采用大端序进行数据传输；即数据的高位字节存储在低地址内存中，而低位字节存储高地址内存中。

Node.js 模拟器端的处理 ：在模拟器实现代码中，利用 Node.js 原生的 Buffer 对象进行二进制解析。代码中使用 readUInt16BE() 方法，其中 "BE" 后缀明确代表大端序读取。

实现逻辑 ：const declaredLen = data.readUInt16BE(4); 该行代码确保了从报文第 5、6 字节中正确提取出 Length 字段的数值。

Python Boofuzz 端的处理 ：在 fuzzer.py 建模中，通过 s_word 原语定义 16 位字段，使用 endian='>' 参数来指定大端序

3. 模糊测试技术原理

3.1 模糊测试技术概述

模糊测试（Fuzzing）是一种自动化的软件漏洞挖掘技术，其核心思想是向目标系统输入大量精心构造的、非预期的畸形数据，并实时监控目标系统的运行状态（如崩溃、挂起或异常响应），从而发现潜在的安全性缺陷。

在工控安全领域，模糊测试被广泛用于协议栈的健壮性审计。相比于传统的静态代码审计和渗透测试，模糊测试具有自动化程度高、黑盒测试有效以及能够发现深层逻辑漏洞的优势。

3.2 模糊测试分类

按照数据的生成方式，可分为：

• 生成式：根据协议标准从零构造报文。本实验采用此种方式，通过 Boofuzz 建立协议模型。
• 变异式：在捕获的合法报文基础上进行位翻转或数据截断。

按照对目标的知识掌握程度，可分为：

• 黑盒模糊测试：不了解目标内部实现，仅关注输入与输出。本实验对从站模拟器进行的是此类测试。
• 灰盒/白盒模糊测试：利用代码覆盖率反馈引导变异，如 AFL 框架。

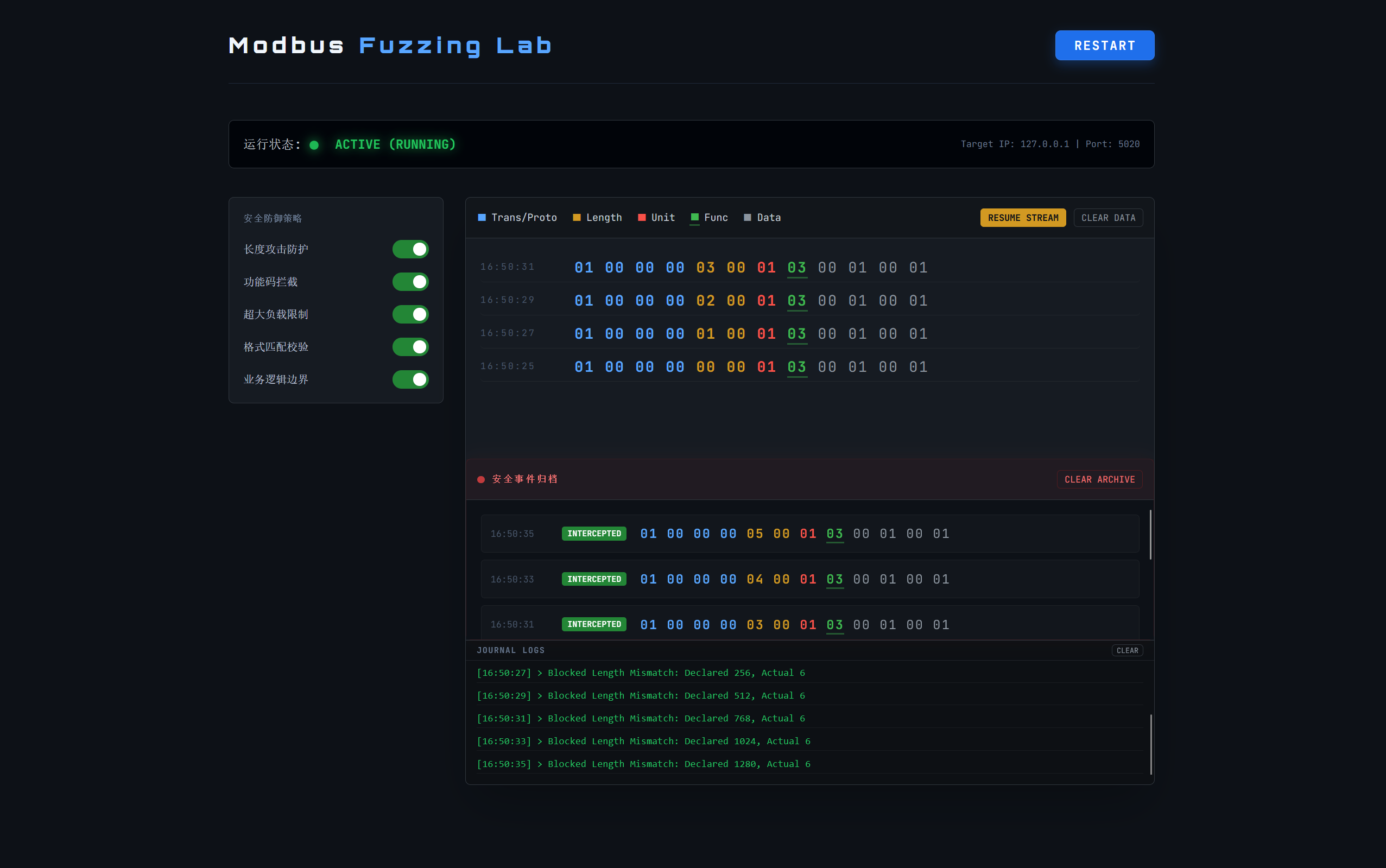

4. 基于模糊测试的Modbus-TCP协议健壮性检测系统

技术架构:

• 前端:HTML5+js
• 后端:Node.js
• 模糊测试:python3.9+Boofuzz

部署

Node.js 环境

1. 安装Node.js:建议使用version >= 18.x,实验使用v22.14.0
2. 初始化依赖:
   在项目根目录下执行:

npm init -y
npm install express socket.io

3. 启动服务:

node monitor.js

此时服务将运行在http://localhost:3000

Python 环境

Boofuzz的Github地址

git clone https://github.com/jtpereyda/boofuzz.git

• 创建conda虚拟环境
  推荐:使用miniconda,占用空间小且完全够用

conda create --name <conda_envs_name> python=3.9 -y

• 安装必要的库

# reqiurements.txt
argparse
boofuzz

pip install -r requirements.txt

• 运行

  • 提供运行参数:

    --mode:[
      "length", # 针对MBAP头的Length字段
      "func", # 针对功能码字段
      "payload", #针对超长载荷
      "format",
      "bound", # 针对边界值
      "all" # 全部fuzzing
  ]
  --sleep: 发送数据包的时间间隔,便于观察数据包
  --ip: 目标ip
  --port: 目标端口

python fuzzing.py --mode length --ip 127.0.0.1 --port 5020 --sleep 2
