一、项目背景与痛点
某省级热电联产企业 3×130t/h 循环流化床锅炉机组，承担着区域工业蒸汽供应与居民供暖双重任务。该机组主蒸汽流量计量系统采用倍福 CX5140 系列 PLC （原生支持EtherCAT总线 ）作为主控单元，核心计量设备选用横河 DY 涡街流量计 （支持 Modbus RTU 协议，测量介质为饱和蒸汽，工况参数：压力 3.82MPa、温度 450℃）。
系统投运初期采用 "串口服务器 + 协议转换软件" 的临时方案，暴露出以下核心问题：
协议兼容壁垒：倍福 PLC 的 EtherCAT 总线与横河 DY 涡街流量计的 Modbus RTU 协议无法直接通讯，串口服务器转发存在数据丢包现象，蒸汽流量数据刷新率仅为 1 次 / 秒，无法满足锅炉负荷实时调节的需求（工艺要求刷新率≥10 次 / 秒）；
数据精度不足：串口服务器无浮点型数据转换功能，横河 DY 输出的蒸汽标况体积流量（浮点型）经强制转换后误差达 2.3%，导致锅炉热效率核算偏差超 1.5%，影响能耗考核精度；
稳定性差：电厂车间存在高压电磁干扰、高湿度（相对湿度 85%）环境，串口服务器无工业级防护，每月因通讯中断导致蒸汽计量失准 3-4 次，单次故障影响蒸汽供销结算时长超 4 小时；
运维复杂：串口服务器无设备状态诊断功能，流量计故障（如传感器结垢、信号衰减）无法实时预警，需人工到现场拆机排查，平均故障处理时间超 2 小时。

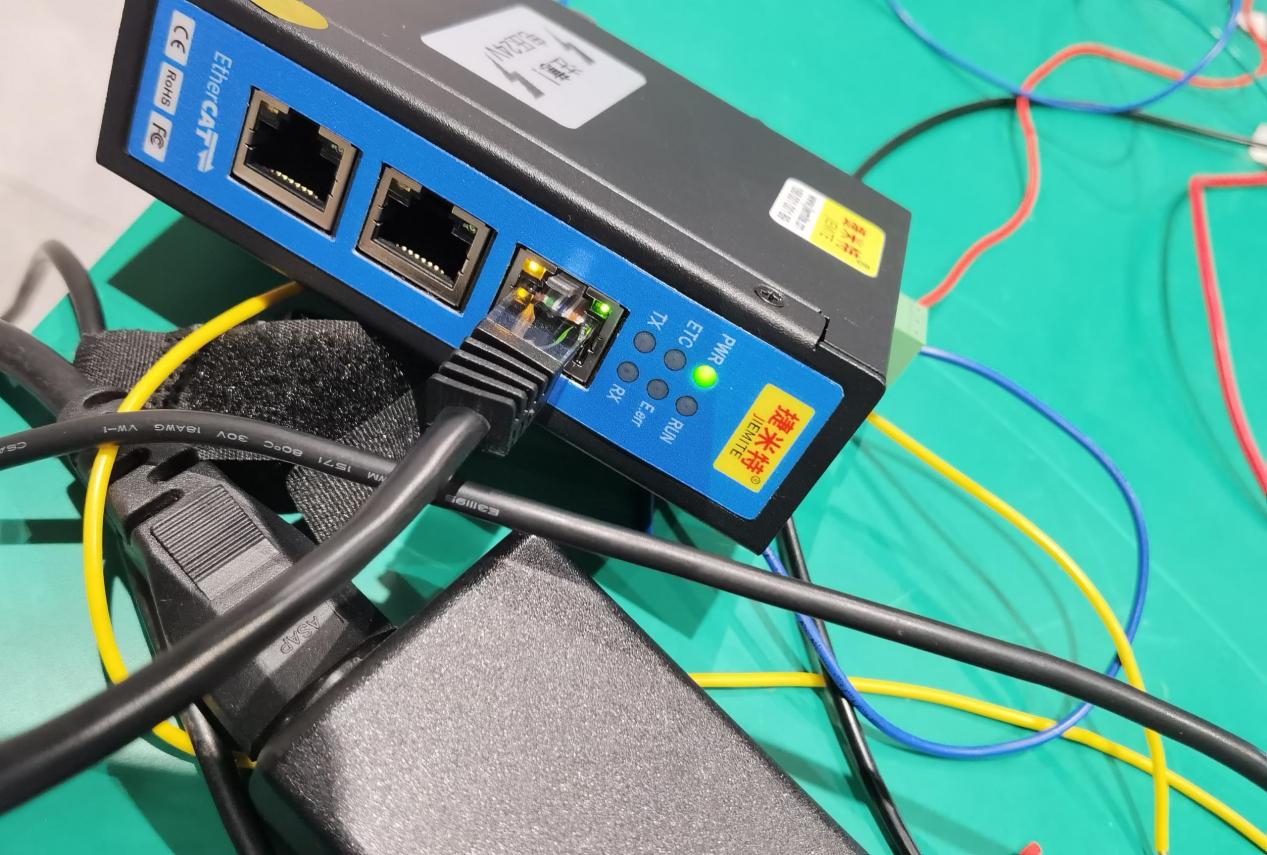

为解决上述问题，项目选用工业级EtherCAT转Modbus RTU 网关（支持 EtherCAT 从站、Modbus RTU 主站，宽温 - 40~85℃，防护等级 IP30）作为协议转换核心，重构蒸汽流量计量通讯架构。
二、解决方案设计
1. 系统核心架构

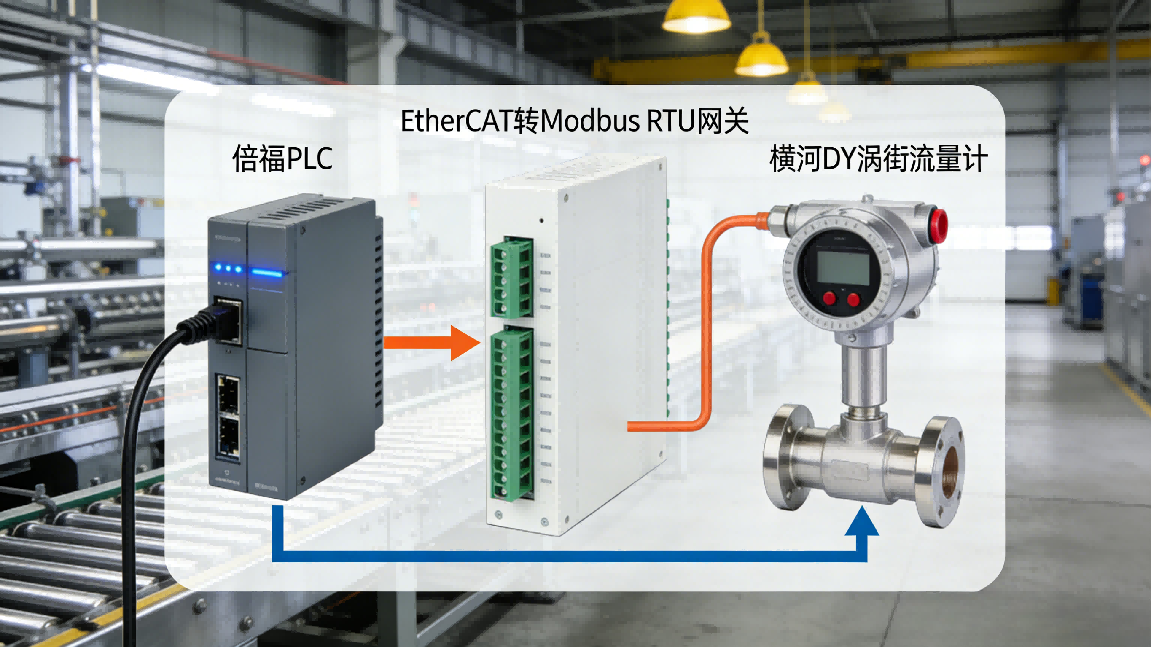

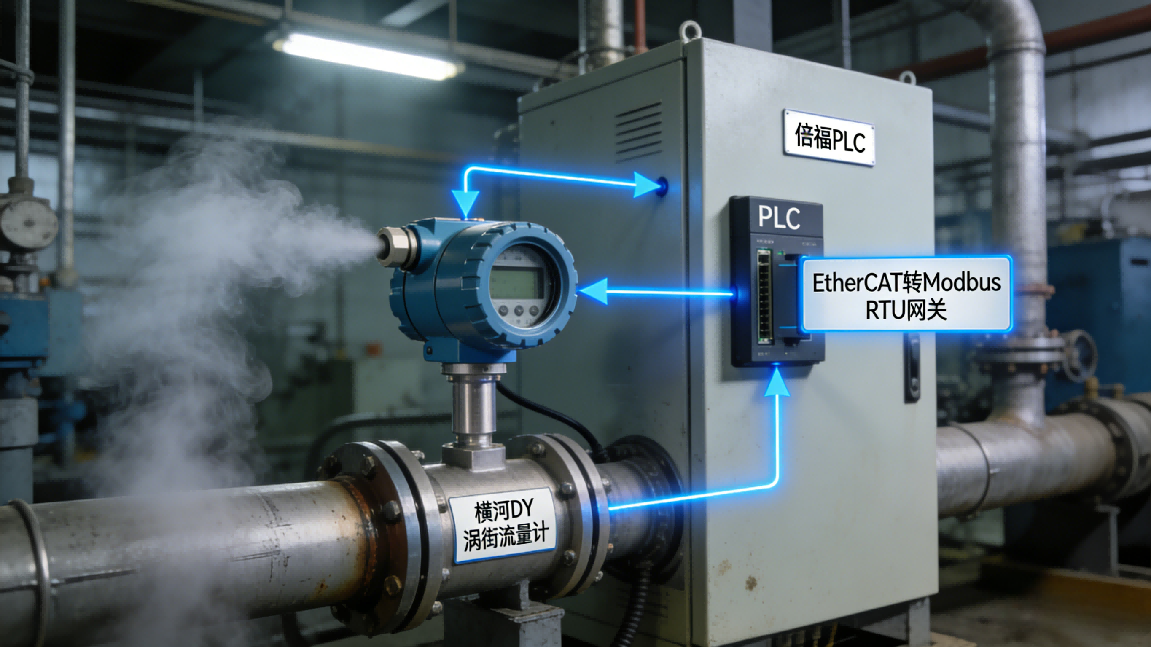

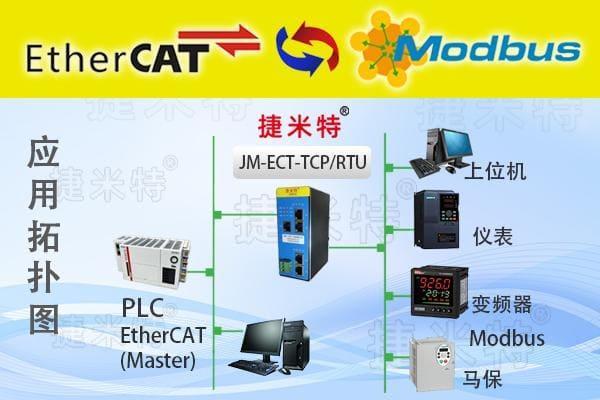

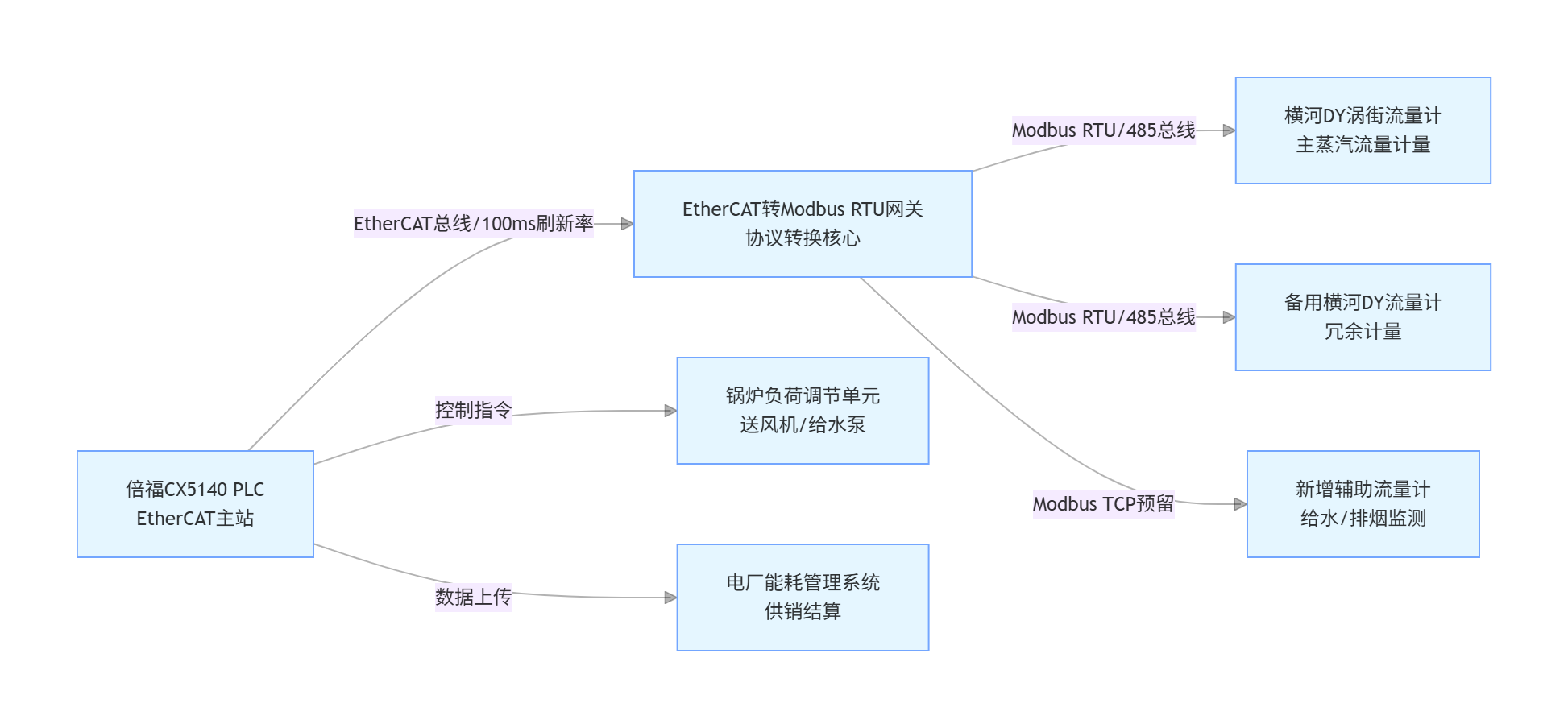

以 EtherCAT转Modbus RTU 协议转换网关 为桥梁，实现倍福 CX5140 PLC （EtherCAT 主站 ）与横河 DY 涡街流量计 （Modbus RTU 从站）的低延迟、高精度数据交互，同时预留 Modbus TCP 接口，可扩展接入锅炉给水、排烟等辅助测点流量计，架构如下：
2. 跨协议数据交互与电厂工况适配设计
（1）高精度数据映射方案
针对横河 DY 涡街流量计的浮点型数据格式与倍福 PLC 的 32 位整数格式差异，网关内置蒸汽流量专用转换算法，实现数据无损交互：
流量数据映射：将横河 DY 寄存器 40001-40002（标况体积流量，32 位浮点型）直接映射至倍福 PLC 的输入区（% IW2000-% IW2001），网关自动完成浮点型到 PLC 兼容格式的转换，数据误差≤±0.1%；
状态信号映射：横河 DY 的设备状态码（寄存器 40003）映射至 PLC 输入位（% IX200.0-% IX200.7），其中 00H 为正常、01H 为传感器故障、02H 为超量程，实现故障信号实时识别；
补偿参数映射：PLC 下发的蒸汽压力 / 温度补偿参数（% QW2000-% QW2001），经网关转换为 Modbus RTU 写入指令，同步至横河 DY 的补偿寄存器（40010-40011），实现实时温压补偿，提升流量计量精度。
（2）电厂工况专项适配设计
抗电磁干扰适配：网关 485 接口内置隔离变压器与 TVS 瞬态抑制二极管，可承受 ±15kV 静电放电冲击，有效抵御电厂高压柜、变频器产生的电磁干扰，信号传输正确率达 100%；
高湿度环境适配：网关采用密封式金属外壳，内部电路板喷涂三防漆，在相对湿度 85% 的电厂车间长期运行无短路、腐蚀现象；
冗余备份适配：配置 2 台网关一用一备，通过EtherCAT 总线心跳检测实现故障自动切换，切换时间≤50ms，确保蒸汽计量数据不中断；
断网应急适配：启用网关 "本地缓存 + 断点续传" 功能，当 EtherCAT 总线断网时，网关自动缓存最近 1000 组流量数据，通讯恢复后自动补传至 PLC，保障能耗结算数据完整。
- PLC 程序逻辑设计
倍福PLC 通过EtherCAT总线读取网关转发的流量数据，核心控制逻辑：
实时负荷调节：对比主蒸汽实测流量与负荷设定值，偏差≥5t/h 时，自动调整送风机转速与给水泵频率，维持锅炉负荷稳定；
冗余切换逻辑：当主流量计状态码异常时，PLC 立即切换至备用流量计数据，同时触发声光报警，通知运维人员处理；
能耗核算逻辑：根据实时流量数据与蒸汽参数，自动计算锅炉热效率、单位发电量煤耗，生成能耗报表并上传至电厂管理系统，支撑供销结算。
三、项目实施效果
通讯性能与精度双提升：蒸汽流量数据刷新率从 1 次 / 秒提升至 10 次 / 秒，数据误差从 2.3% 降至 0.1%，锅炉热效率核算偏差缩小至 0.3% 以内，能耗考核精度满足国标要求；
系统稳定性显著增强 ：网关模块的工业级防护与冗余设计，使通讯故障次数降至0次/月，蒸汽计量数据连续稳定运行，年减少供销结算纠纷损失超20万元；
运维成本大幅降低：网关的故障诊断功能可实时定位流量计异常，故障处理时间从2小时缩短至15分钟，每班减少 1 名巡检人员，年人工成本节约约8万元；
扩展能力满足需求：网关预留的 Modbus TCP 接口，可直接接入后续新增的给水、排烟流量计，无需额外部署网关，扩容成本降低 60%；
合规性达标：整套系统通过电力行业计量器具检定，流量数据可追溯周期≥3 年，满足电厂能耗管控与环保监管要求。
四、网关核心价值总结
本案例中，EtherCAT转Modbus RTU 协议转换网关成为电厂蒸汽流量计量系统的核心枢纽，其适配电力能源领域的核心优势体现在：
协议无缝转换：原生支持EtherCAT与Modbus RTU 双向转换，无需二次开发，直接适配倍福 PLC 与横河 DY 涡街流量计；
高精度数据保持：内置蒸汽流量专用转换算法，实现浮点型数据无损传输，满足电厂计量级精度要求；
工业级高可靠性：宽温运行、抗电磁干扰、冗余备份设计，完全适配电厂复杂工况；
易运维易扩展：故障诊断、数据缓存、大容量设备接入能力，适配电厂长期运行与扩容需求。
该方案可复制至电力行业锅炉、汽轮机、输汽管网等流量计量场景，尤其适合存量 EtherCAT PLC 系统接入 Modbus 仪表的改造项目，改造成本仅为全系统替换的 1/5，投资回收期≤8 个月。
总结
工业级EtherCAT转Modbus RTU 网关精准解决了倍福 PLC 与横河 DY 涡街流量计的协议兼容问题，核心实现高精度、低延迟的蒸汽流量数据传输；
方案兼顾电力行业高电磁干扰、高湿度的工况需求，显著提升蒸汽计量系统的稳定性与精度；
网关的扩展能力与易运维特性，大幅降低电厂后期扩容与维护成本，具备强行业复制性。
