OpenCV(四十九)：GrabCut

GrabCut 是计算机视觉领域中一种经典的交互式图像分割算法，由 Microsoft Research Cambridge 在 2004 年提出，最初发表在 SIGGRAPH 会议上。该算法旨在从图像中分离出前景对象和背景，特别适用于前景与背景颜色分布复杂、边界模糊的场景。GrabCut 的名称来源于 "Graph Cut"，它将图像分割问题转化为图论中的最小割（Min-Cut）问题，通过能量最小化来实现分割。

与传统的图像分割方法（如阈值分割或边缘检测）相比，GrabCut 具有更高的准确性和鲁棒性。它允许用户通过简单的交互（如绘制矩形框或标记前景/背景像素）来初始化分割过程，然后算法自动迭代优化结果。这使得 GrabCut 广泛应用于图像编辑软件（如 Photoshop 的 Magic Wand 工具的变体）、医疗图像分析、物体识别等领域。

在 OpenCV 中，GrabCut 被实现为 cv2.grabCut 函数，支持 Python、C++ 等语言调用。作为一个半监督算法，GrabCut 结合了颜色信息、纹理信息和用户输入，能够处理高分辨率图像，并在几秒钟内完成分割。算法的核心是使用高斯混合模型（Gaussian Mixture Model, GMM）来建模前景和背景的颜色分布，并通过图割优化边界。

GrabCut 的基本原理

GrabCut 的原理建立在能量最小化框架上，将图像分割视为一个标记问题：为每个像素分配一个标签（前景或背景）。算法假设图像由前景（Foreground）和背景（Background）组成，用户提供粗略的初始标记（如一个包围前景的矩形框），然后算法通过迭代优化来细化分割。

1. 能量函数的定义

GrabCut 使用一个能量函数 E 来量化分割的好坏。这个能量函数由两部分组成：数据项（Data Term）和平滑项（Smoothness Term）。

数据项（Unary Term）：表示单个像素属于前景或背景的概率。基于颜色分布模型，如果一个像素的颜色更接近前景模型，则其属于前景的能量较低。
平滑项（Binary Term）：表示相邻像素的标签一致性。如果两个相邻像素颜色相似但标签不同，则会增加能量惩罚，以鼓励平滑的边界。

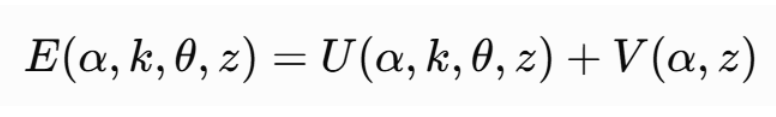

数学上，能量函数定义为：

其中：

α：每个像素的标签（0 为背景，1 为前景）。
k：每个像素所属的 GMM 组件。
θ：GMM 参数（均值、协方差等）。
z：图像像素值。

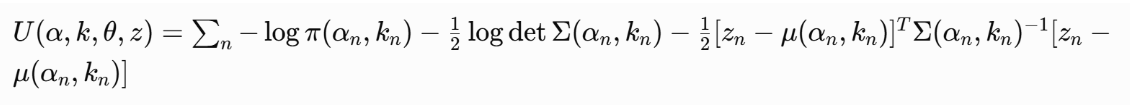

数据项 U 计算为：

这本质上是 GMM 的负对数似然。

平滑项 V 基于相邻像素的颜色差异：

其中 C 是相邻像素对，γ 和 β 是常数，用于控制平滑强度。

通过最小化 E，算法找到最优分割。

2. GMM 在 GrabCut 中的作用

GrabCut 使用 GMM 来建模颜色分布。通常，前景和背景各使用 5 个高斯组件（可配置）。GMM 是一种概率模型，能捕捉多模态颜色分布（如前景有红色和绿色区域）。

初始时，根据用户提供的矩形框，外侧像素视为背景，内侧视为前景（但不完全确定）。算法使用 K-Means 或 EM 算法拟合 GMM 参数。

3. Graph Cut 的应用

GrabCut 将图像建模为一个图（Graph），像素作为节点，前景源点（Source）和背景汇点（Sink）作为特殊节点。

每个像素节点与源点/汇点连接，边权重基于数据项（属于前景/背景的概率）。
相邻像素间连接，边权重基于平滑项（颜色相似度）。

然后，使用最大流/最小割算法（如 Boykov-Kolmogorov 算法）找到最小割，将图分为源点侧（前景）和汇点侧（背景）。

4. 迭代优化

GrabCut 是迭代的：先估计 GMM 参数，然后进行图割更新标签，再用新标签更新 GMM，重复直到收敛。这使得分割从粗糙到精细。

与原始 Graph Cut 相比，GrabCut 的创新在于：

减少用户交互：只需一个矩形框，而非逐像素标记。
处理颜色重叠：通过 GMM 更好地建模复杂分布。
边界细化：引入"硬分割"和"软分割"概念，使用掩码表示可能的前景/背景。

GrabCut 的局限性包括对纹理不敏感（主要依赖颜色）、计算密集（高分辨率图像需优化），以及对初始矩形敏感（如果矩形太松散，可能出错）。

GrabCut 算法详细流程

GrabCut 的算法可以分为初始化、迭代优化和后处理三个阶段。以下是逐步剖析。

1. 初始化阶段

用户输入：用户提供一个矩形框（Bounding Box），包围感兴趣的前景对象。框外像素标记为确定背景（BG），框内像素标记为可能前景（PR_FG）或未知。
掩码创建：OpenCV 中使用一个掩码数组，值包括：
- 0: 确定背景 (GC_BGD)
- 1: 确定前景 (GC_FGD)
- 2: 可能背景 (GC_PR_BGD)
- 3: 可能前景 (GC_PR_FGD) 初始时，矩形外为 0，内为 3。
GMM 初始化：收集框外像素作为背景样本，框内作为前景样本。使用 K-Means 聚类初始化 GMM（每个 GMM 有 K=5 个组件）。
参数设置：设置迭代次数（默认 5）、GMM 组件数等。

2. 迭代优化阶段

算法循环执行以下步骤，直到能量收敛或达到最大迭代：

a. 像素分配到 GMM 组件：对于每个像素，根据其颜色，计算属于每个 GMM 组件的概率，并分配到概率最高的组件。

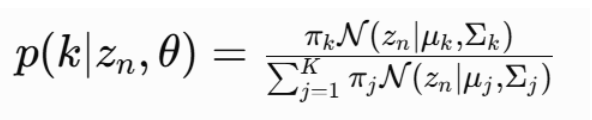

数学上，对于像素 n 的颜色 z_n，组件 k 的权重为：

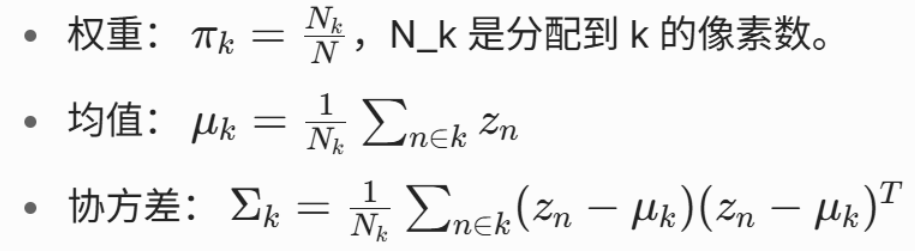

b. 更新 GMM 参数：使用分配后的像素更新每个组件的均值 μ、协方差 Σ 和权重 π（通过 EM 算法的 M 步）。

c. 构建图（Graph）：

节点：每个像素 + 源点 S（前景） + 汇点 T（背景）。
边：
- 从像素到 S：权重为 -log(Pr(像素属于前景))，基于 GMM。
- 从像素到 T：权重为 -log(Pr(像素属于背景))。
- 相邻像素间：权重为 γexp⁡(−β∥zm−zn∥2) 如果标签不同，否则 0。
对于确定标签的像素，设置无限权重强制标签。

d. 计算最小割：使用 max-flow/min-cut 算法（如 Ford-Fulkerson 或 Dinic）找到最小割。割后，S 侧像素标记为前景，T 侧为背景。

e. 更新掩码：根据新标签更新掩码。如果像素在边界附近，可能标记为 PR_FG/PR_BGD 以允许进一步优化。

迭代通常 3-5 次即可收敛。每个迭代的计算复杂度为 O(N)，N 为像素数，但实际因图大小而异。

3. 后处理阶段

边界细化：GrabCut 可能产生锯齿边界，可结合形态学操作（如膨胀/腐蚀）或 Watershed 算法细化。
输出：最终掩码用于提取前景（e.g., 像素值乘以掩码）。
用户修正：如果结果不理想，用户可手动标记更多像素（e.g., 用画笔标记前景/背景），然后重新运行 GrabCut。

伪代码表示：

text 复制代码

Initialize mask with rectangle
Initialize GMMs for FG and BG

While not converged:
    Assign each pixel to GMM component
    Update GMM parameters
    Build graph with unary and binary terms
    Compute min-cut to update labels
    Update mask

Output segmented image

在 OpenCV 中，cv2.grabCut(img, mask, rect, bgdModel, fgdModel, iterCount, mode) 封装了这些步骤。bgdModel 和 fgdModel 是临时数组，用于存储 GMM 参数。

算法的数学基础源于 Markov Random Field (MRF)，GrabCut 通过 GMM 扩展了颜色模型，使其更鲁棒。相比 Boykov 的原始 Graph Cut，GrabCut 减少了用户输入，提高了自动化程度。

实际应用中，GrabCut 的性能取决于图像质量：高对比度图像效果好，低对比度需更多迭代或用户干预。计算开销主要在图割阶段，可用 GPU 加速。

OpenCV 中的 GrabCut 实现

OpenCV（Open Source Computer Vision Library）从版本 2.0 开始支持 GrabCut，作为 cv 模块的一部分。在 Python 中，通过 import cv2 调用。

关键函数：cv2.grabCut

参数：

img: 输入图像 (3 通道 BGR)。
mask: 初始掩码 (单通道 uint8)。
rect: 初始矩形 (x, y, w, h)，或 None 如果用掩码初始化。
bgdModel, fgdModel: 临时数组 (np.float64, shape=(1,65))，用于 GMM。
iterCount: 迭代次数。
mode: 初始化模式 (cv2.GC_INIT_WITH_RECT 或 cv2.GC_INIT_WITH_MASK)。

返回：更新后的 mask, bgdModel, fgdModel。

OpenCV 的实现忠实于原论文，但优化了速度，使用了高效的 max-flow 库。默认 GMM 组件为 5，用户不可直接修改，但可通过多次调用细化。

常见问题：

内存溢出：大图像需分块处理。
颜色空间：RGB/BGR 效果类似，但 HSV 可改善某些场景。
集成：常与 cv2.selectROI 结合，选择矩形。

python示例

python 复制代码

import cv2
import numpy as np

# ---------------- 全局变量 ----------------
img = None
img_show = None
mask = None
bgdModel = None
fgdModel = None

drawing = False
rect_start = None
rect = None
mode = None
initialized = False

BRUSH_SIZE = 5


# ---------------- GrabCut ----------------
def apply_grabcut(init=False):
    global initialized

    if init:
        cv2.grabCut(
            img, mask, rect,
            bgdModel, fgdModel,
            iterCount=5,
            mode=cv2.GC_INIT_WITH_RECT
        )
        initialized = True
    else:
        cv2.grabCut(
            img, mask, None,
            bgdModel, fgdModel,
            iterCount=3,
            mode=cv2.GC_EVAL
        )

    show_result()


def show_result():
    mask_bin = np.where(
        (mask == cv2.GC_FGD) | (mask == cv2.GC_PR_FGD),
        255, 0
    ).astype(np.uint8)

    res = cv2.bitwise_and(img, img, mask=mask_bin)
    cv2.imshow("Result", res)


# ---------------- 鼠标回调 ----------------
def mouse_cb(event, x, y, flags, param):
    global drawing, rect_start, rect, img_show, mode

    # Ctrl + 左键 → 画矩形
    if event == cv2.EVENT_LBUTTONDOWN and flags & cv2.EVENT_FLAG_CTRLKEY:
        rect_start = (x, y)
        drawing = True

    elif event == cv2.EVENT_MOUSEMOVE and drawing and rect_start:
        img_show = img.copy()
        cv2.rectangle(img_show, rect_start, (x, y), (255, 0, 0), 2)

    elif event == cv2.EVENT_LBUTTONUP and rect_start:
        x0, y0 = rect_start
        rect = (min(x0, x), min(y0, y), abs(x-x0), abs(y-y0))
        drawing = False
        rect_start = None
        apply_grabcut(init=True)

    # 左键 → 可能前景
    elif event == cv2.EVENT_LBUTTONDOWN:
        mode = cv2.GC_PR_FGD
        drawing = True

    # 右键 → 可能背景
    elif event == cv2.EVENT_RBUTTONDOWN:
        mode = cv2.GC_PR_BGD
        drawing = True

    elif event == cv2.EVENT_MOUSEMOVE and drawing and initialized:
        cv2.circle(img_show, (x, y), BRUSH_SIZE,
                   (0, 255, 0) if mode == cv2.GC_PR_FGD else (0, 0, 255), -1)
        cv2.circle(mask, (x, y), BRUSH_SIZE, mode, -1)

    elif event in (cv2.EVENT_LBUTTONUP, cv2.EVENT_RBUTTONUP):
        drawing = False


# ---------------- 主函数 ----------------
def main():
    global img, img_show, mask, bgdModel, fgdModel

    img = cv2.imread("lena.png")
    if img is None:
        print("图像读取失败")
        return

    img_show = img.copy()
    mask = np.zeros(img.shape[:2], np.uint8)
    bgdModel = np.zeros((1, 65), np.float64)
    fgdModel = np.zeros((1, 65), np.float64)

    cv2.namedWindow("Image")
    cv2.namedWindow("Result")
    cv2.setMouseCallback("Image", mouse_cb)

    print("""
操作说明：
Ctrl + 左键拖动  →  矩形初始化（必须）
左键拖动        →  可能前景
右键拖动        →  可能背景
Space           →  执行 GrabCut
r               →  重置
Esc             →  退出
""")

    while True:
        cv2.imshow("Image", img_show)
        k = cv2.waitKey(1) & 0xFF

        if k == ord(' '):
            if initialized:
                apply_grabcut()

        elif k == ord('r'):
            img_show = img.copy()
            mask[:] = 0
            print("已重置")

        elif k == 27:
            break

    cv2.destroyAllWindows()


if __name__ == "__main__":
    main()

结论

GrabCut 是图像分割的里程碑算法，结合了概率模型和图论，实现了高效的交互分割。在 OpenCV 中，它易于集成到更大系统中，如结合深度学习（e.g., 使用 U-Net 预分割后用 GrabCut 细化）。
