HarmonyOS应用开发：相机预览花屏问题解决案例

鹿人戛2025-12-29 22:22

介绍

本示例用于开发者在使用相机服务时，如果仅用于预览流展示，通常使用XComponent组件实现，如果需要获取每帧图像做二次处理（例如获取每帧图像完成二维码识别或人脸识别场景），可以通过ImageReceiver中imageArrival事件监听预览流每帧数据，解析图像内容。在解析图像内容时，如果未考虑stride，直接通过使用width*height读取图像内容去解析图像，会导致相机预览异常，从而出现相机预览花屏的现象。当预览流图像stride与width不一致时，需要对stride进行无效像素的去除处理。

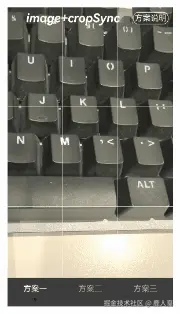

效果图预览

使用说明

  1. 本案例仅支持真机验证，因在案例集合中导致权限弹窗reason只支持一种string。
  2. 点击进入案例，授权给相机。
  3. 三个方案滑动页面不会出现花屏。
  4. 点击相机右上角方案说明，可出现相关方案的具体描述。

实现思路

本例涉及的关键特性和实现方案如下：

方案一

  1. 应用通过image.ImageReceiver注册imageArrival图像回调方法，获取每帧图像数据实例image.Image，应用通过定义一个width为1920*height为1080分辨率的预览流直接创建pixelMap，此时获取到的stride的值为1920。

    onImageArrival(receiver: image.ImageReceiver): void { receiver.on('imageArrival', () => { receiver.readNextImage((err: BusinessError, nextImage: image.Image) => { if (err || nextImage === undefined) { logger.error(TAG, requestPermissionsFromUser call Failed! error: ${err.code}); return; } if (nextImage) { nextImage.getComponent(image.ComponentType.JPEG, async (_err, component: image.Component) => { let width = 1920; // width为应用创建预览流分辨率对应的宽 let height = 1080; // height为应用创建预览流分辨率对应的高 let stride = component.rowStride; // 通过component.rowStride获取stride logger.info(TAG, receiver getComponent width:${width} height:${height} stride:${stride}); // stride和width相等，按宽读取buffer不影响结果 if (stride === width) { let pixelMap = await image.createPixelMap(component.byteBuffer, { size: { height: height, width: width }, srcPixelFormat: image.PixelMapFormat.NV21, }) AppStorage.setOrCreate('stridePixel', pixelMap); } else { ... } nextImage.release(); }) } }); }) }

  2. 在初始相机模块时，调用onImageArrival()，将未处理的width和height作为size，创建PixelMap，通过在Image中传入被@StorageLink修饰的变量stridePixel进行数据刷新，图片送显。

    Column() { Stack() { if (this.isShowStridePixel) { Image(this.stridePixel) .rotate({ z: 0.5, angle: this.previewRotate }) .zIndex(0) } } .width(px2vp(this.imageWidth)) .height(px2vp(this.imageHeight)) } .onVisibleAreaChange([0.0, 1.0], (isVisible: boolean, _currentRation: number) => { // 切换组件时清除不可见的页面信息，重新进入组件时重新进入相机 if (isVisible) { CameraServiceCrop.initCamera(this.cameraDeviceIndex); } else { CameraServiceCrop.releaseCamera(); } })

  3. 当stride和width相等时，按宽读取buffer不影响结果。 当stride和width不等时，如果应用想使用byteBuffer预览流数据创建pixelMap直接显示，可以根据stride*height字节的大小先创建pixelMap，然后调用PixelMap的cropSync方法裁剪掉多余的像素，从而正确处理stride，解决预览流花屏问题。

    onImageArrival(receiver: image.ImageReceiver): void { receiver.on('imageArrival', () => { receiver.readNextImage((err: BusinessError, nextImage: image.Image) => { if (err || nextImage === undefined) { logger.error(TAG, requestPermissionsFromUser call Failed! error: ${err.code}); return; } if (nextImage) { nextImage.getComponent(image.ComponentType.JPEG, async (_err, component: image.Component) => { let width = 1920; // width为应用创建预览流分辨率对应的宽 let height = 1080; // height为应用创建预览流分辨率对应的高 let stride = component.rowStride; // 通过component.rowStride获取stride logger.info(TAG, receiver getComponent width:${width} height:${height} stride:${stride}); // stride和width相等，按宽读取buffer不影响结果 if (stride === width) { ... } else { let pixelMap = await image.createPixelMap(component.byteBuffer, { // 1.创建PixelMap时width传stride。 size: { height: height, width: stride }, srcPixelFormat: 8, }) // 2.然后调用PixelMap的cropSync方法裁剪掉多余的像素。 pixelMap.cropSync({ size: { width: width, height: height }, x: 0, y: 0 }) // 根据输入的尺寸裁剪图片,从(0,0)开始，裁剪width*height字节的区域。 let pixelBefore: PixelMap | undefined = AppStorage.get('stridePixel'); await pixelBefore?.release(); AppStorage.setOrCreate('stridePixel', pixelMap); } nextImage.release(); }) } }); }) }

方案二

  1. 方案二的创建pixelMap、图片送显和方案一的1、2步骤一样，此处不再赘述。

    当stride和width相等时，按宽读取buffer不影响结果。 当stride和width不等时，将相机返回的预览流数据即component.byteBuffer的数据去除stride，拷贝得到新的dstArr数据进行数据处理，将处理后的dstArr数组buffer，通过width和height直接创建pixelMap, 并存储到全局变量stridePixel中，传给Image送显，解决预览流花屏问题。

    onImageArrival(receiver: image.ImageReceiver): void { receiver.on('imageArrival', () => { receiver.readNextImage((err: BusinessError, nextImage: image.Image) => { if (err || nextImage === undefined) { logger.error(TAG, requestPermissionsFromUser call Failed! error: ${err.code}); return; } if (nextImage) { nextImage.getComponent(image.ComponentType.JPEG, async (err, component: image.Component) => { let width = 1920; // width为应用创建预览流分辨率对应的宽 let height = 1080; // height为应用创建预览流分辨率对应的高 let stride = component.rowStride; // 通过component.rowStride获取stride logger.info(TAG, receiver getComponent width:${width} height:${height} stride:${stride}); // 当图片的width等于相机预览流返回的行跨距stride，此时无需处理stride，通过width和height直接创建pixelMap,并存储到全局变量stridePixel中，传给Image送显。 if (stride === width) { ... } else { // 当图片的width不等于相机预览流返回的行跨距stride，此时将相机返回的预览流数据component.byteBuffer去除掉stride，拷贝得到新的dstArr数据，数据处理后传给其他不支持stride的接口处理。 const dstBufferSize = width * height * 1.5; // 创建一个width * height * 1.5的dstBufferSize空间，此处为NV21数据格式。 const dstArr = new Uint8Array(dstBufferSize); // 存放去掉stride后的buffer。 // 读取每行数据，相机支持的profile宽高均为偶数，不涉及取整问题。 for (let j = 0; j < height * 1.5; j++) { // 循环dstArr的每一行数据。 // 拷贝component.byteBuffer的每行数据前width个字节到dstArr中(去除无效像素，刚好每行得到一个widthheight的八字节数组空间)。 const srcBuf = new Uint8Array(component.byteBuffer, j * stride, width); // 将component.byteBuffer返回的buffer，每行遍历，从首位开始，每行截取出width字节。 dstArr.set(srcBuf, j * width); // 将widthheight大小的数据存储到dstArr中。 } let pixelMap = await image.createPixelMap(dstArr.buffer, { // 将处理后的dstArr数组buffer，通过width和height直接创建pixelMap,并存储到全局变量stridePixel中，传给Image送显。 size: { height: height, width: width }, srcPixelFormat: image.PixelMapFormat.NV21, }) AppStorage.setOrCreate('stridePixel', pixelMap); } nextImage.release(); }) } }); }) }

方案三

  1. 使用XComponent渲染预览对象输出的图像。

    Stack() { XComponent({ type: XComponentType.SURFACE, controller: this.xComponentCtl }) .onLoad(async () => { logger.info('onLoad is called'); this.xComponentSurfaceId = this.xComponentCtl.getXComponentSurfaceId(); // 获取组件surfaceId // 初始化相机，组件实时渲染每帧预览流数据 CameraService.initCamera(this.cameraDeviceIndex, this.xComponentSurfaceId); }) .zIndex(0)

    PublishView({ imageWidth: this.imageWidth, imageHeight: this.imageHeight }) .zIndex(1)

    } .onVisibleAreaChange([0.0, 1.0], (isVisible: boolean, _currentRation: number) => { if (isVisible) { CameraService.initCamera(this.cameraDeviceIndex, this.xComponentSurfaceId); } else { CameraService.releaseCamera(); } })

  2. 在初始相机模块时，使用getXComponentSurfaceId获取XComponent对应Surface的ID，调用createPreviewOutput创建预览输出对象，图片送显。

    async initCamera(cameraDeviceIndex: number, xComponentSurfaceId: string): Promise { logger.debug(TAG, initCamera cameraDeviceIndex: ${cameraDeviceIndex}); try { await this.releaseCamera(); // 获取相机管理器实例 this.cameraManager = this.getCameraManagerFn(); if (this.cameraManager === undefined) { logger.error(TAG, 'cameraManager is undefined'); return; } this.cameras = this.getSupportedCamerasFn(this.cameraManager); this.curCameraDevice = this.cameras[cameraDeviceIndex]; if (this.curCameraDevice === undefined) { logger.error(TAG, 'Failed to create the camera input.'); return; } // 创建cameraInput输出对象 this.cameraInput = this.createCameraInputFn(this.cameraManager, this.curCameraDevice); if (this.cameraInput === undefined) { logger.error(TAG, 'Failed to create the camera input.'); return; } // 打开相机 let isOpenSuccess = await this.cameraInputOpenFn(this.cameraInput); if (!isOpenSuccess) { logger.error(TAG, 'Failed to open the camera.'); return; }

    kotlin 复制代码
    // 选择具有不同的stride和width
let previewProfile: camera.Profile = {
  format: camera.CameraFormat.CAMERA_FORMAT_YUV_420_SP,
  size: {
    width: Constants.X_COMPONENT_SURFACE_WIDTH,
    height: Constants.X_COMPONENT_SURFACE_HEIGHT
  }
};
let size: image.Size = {
  width: Constants.X_COMPONENT_SURFACE_WIDTH,
  height: Constants.X_COMPONENT_SURFACE_HEIGHT
}
this.receiver = image.createImageReceiver(size, image.ImageFormat.JPEG, 8);
this.previewOutput = this.createPreviewOutputFn(this.cameraManager, previewProfile, xComponentSurfaceId);
if (this.previewOutput === undefined) {
  logger.error(TAG, 'Failed to create the preview stream.');
  return;
}
// 会话流
await this.sessionFlowFn(this.cameraManager, this.cameraInput, this.previewOutput);

    } catch (error) { logger.error(TAG, initCamera fail: ${JSON.stringify(error)}); } }

注意

本示例未设置成全屏状态，开发者可通过设置宽或高为100%，再根据当前设备的像素比设置aspectRatio(宽/高)，例如Mate60可设置为aspectRatio(9/16)。

scss 复制代码
Stack() {
  if (this.isShowStridePixel) {
    Image(this.stridePixel)
      .rotate({
        z: 0.5,
        angle: this.previewRotate
      })
      .zIndex(0)
  }
}
.width('100%')
.aspectRatio(9/16)
