qml练习：绘制rgp游戏地图(1)

接下来我打算使用qml进行一个简单的rpg游戏编写，以此来练习qml

1要做一个rpg游戏首先要知道一个网格系统的概念，游戏中使用网格系统来达到图块资源的重复利用，更重要的是把地图分为一个个的小方块能够更好的处理我们的地图，对于程序后续编写的便利性很重要。

我们这里采用tiled来进行地图的绘制，程序中使用手动解析的方式进行图块信息的解析，使用qml进行画面渲染和每一帧时间间隙的控制

首先我们选择tiled绘制一个基本的土块地图

绘制地图我们要知道应该知道想要的地图大小是多少，考虑到rpg游戏要略微大于整体的屏幕并且尽可能的容纳更多东西，这里使用32.32的长宽进行构建地图

然后我们可以设置好地图之后，保存为json文档就可以开始编码工作了

1.业务方面新建一个MapLoading类和MapRenderer渲染类

这个是进行地图加载的核心逻辑先检测url是否存在，如果存在就转化为doc，然后根据json内容转化为object，这个类主要是为了接受信号进行处理，继承 QObject

复制代码

bool MapLoading::loadMap(const QString &url) {
        m_currentMapPath = url; // 设置当前地图路径

        QFile file(url);
        if (!file.open(QIODevice::ReadOnly)) {
            emit loadError(tr("Failed to open map file"));
            return false;
        }

        QByteArray data = file.readAll();
        QJsonDocument doc = QJsonDocument::fromJson(data);
        if (doc.isNull()) {
            emit loadError(tr("Invalid JSON format"));
            return false;
        }

        QJsonObject root = doc.object();

        // 解析地图基本信息
        m_mapData.width = root["width"].toInt();
        m_mapData.height = root["height"].toInt();
        m_mapData.tileWidth = root["tilewidth"].toInt();
        m_mapData.tileHeight = root["tileheight"].toInt();

        // 清空现有数据
        m_mapData.layers.clear();
        m_mapData.tilesets.clear();

        // 解析tilesets
        QJsonArray tilesetsArray = root["tilesets"].toArray();
        for (const QJsonValue &tilesetValue : tilesetsArray) {
            TileSet tileset;
            if (parseTileset(tilesetValue.toObject(), tileset)) {
                m_mapData.tilesets.append(tileset);
            }
        }

        // 解析layers
        QJsonArray layersArray = root["layers"].toArray();
        for (const QJsonValue &layerValue : layersArray) {
            TileLayer layer;
            if (parseLayer(layerValue.toObject(), layer)) {
                m_mapData.layers.append(layer);
            }
        }

        emit mapLoaded();
        return true;
    }

MapRenderer作为一个渲染类负责对画面进行渲染，继承了QQuickPaintedItem，主要是因为需要重写绘制函数，普通的控件或者qml控件很难实现

复制代码

 void MapRenderer::paint(QPainter *painter) {
        if (!m_mapData) return;

        painter->setRenderHint(QPainter::Antialiasing);

        // 绘制每个可见图层
        for (const TileLayer &layer : m_mapData->layers) {
            if (!layer.visible) continue;

            for (int y = 0; y < layer.height; y++) {
                for (int x = 0; x < layer.width; x++) {
                    int tileId = layer.data[y * layer.width + x];
                    if (tileId == 0) continue; // 0表示空图块

                    // 查找对应的tileset
                    TileSet* targetTileset = nullptr;
                    for (TileSet &tileset : m_mapData->tilesets) {
                        if (tileId >= tileset.firstGid &&
                            (tileset.tileCount == 0 || tileId < tileset.firstGid + tileset.tileCount)) {
                            targetTileset = &tileset;
                            break;
                        }
                    }

                    if (targetTileset && !targetTileset->imagePath.isEmpty()) {
                        // 加载图块集图像
                        static QHash<QString, QImage> imageCache;
                        if (!imageCache.contains(targetTileset->imagePath)) {
                            QImage img(targetTileset->imagePath);
                            if (img.isNull()) {
                                qWarning() << "Failed to load image:" << targetTileset->imagePath;
                                continue;
                            }
                            imageCache[targetTileset->imagePath] = img;
                        }

                        const QImage &tilesetImage = imageCache[targetTileset->imagePath];

                        // 计算图块在tileset中的位置
                        int localId = tileId - targetTileset->firstGid;
                        int tileX = (localId % targetTileset->columns) * targetTileset->tileWidth;
                        int tileY = (localId / targetTileset->columns) * targetTileset->tileHeight;

                        QRect sourceRect(tileX, tileY, targetTileset->tileWidth, targetTileset->tileHeight);
                        QRectF targetRect(x * m_mapData->tileWidth,
                                         y * m_mapData->tileHeight,
                                         m_mapData->tileWidth,
                                         m_mapData->tileHeight);

                        painter->drawImage(targetRect, tilesetImage, sourceRect);
                    }
                }
            }
        }
    }

    void MapRenderer::setMapData(MapData* data) {
        if (m_mapData != data) {
            m_mapData = data;
            if (m_mapData) {
                setWidth(m_mapData->width * m_mapData->tileWidth);
                setHeight(m_mapData->height * m_mapData->tileHeight);
            }
            update();
            emit mapDataChanged();
        }
    }

界面方面使用自定义qml

复制代码

// MapComponent.qml
import QtQuick 2.15
import RpgGame

Item {
    id: mapContainer

    property string mapUrl: ""

    Component.onCompleted: {
        if (mapUrl) {
            mapLoader.loadMap(mapUrl);
        }
    }

    MapLoading {
        id: mapLoader
        onMapLoaded: {
            mapRenderer.mapData = mapLoader.getMapData();
        }
        onLoadError: {
            console.error("Map loading error:", error);
        }
    }

    MapRenderer {
        id: mapRenderer
        anchors.fill: parent
    }
}

整体逻辑为：当我们调用mapLoader.loadMap(mapUrl)会进行map的json文件解析，解析结束触发槽函数获取地图数据，然后触发界面更新的逻辑

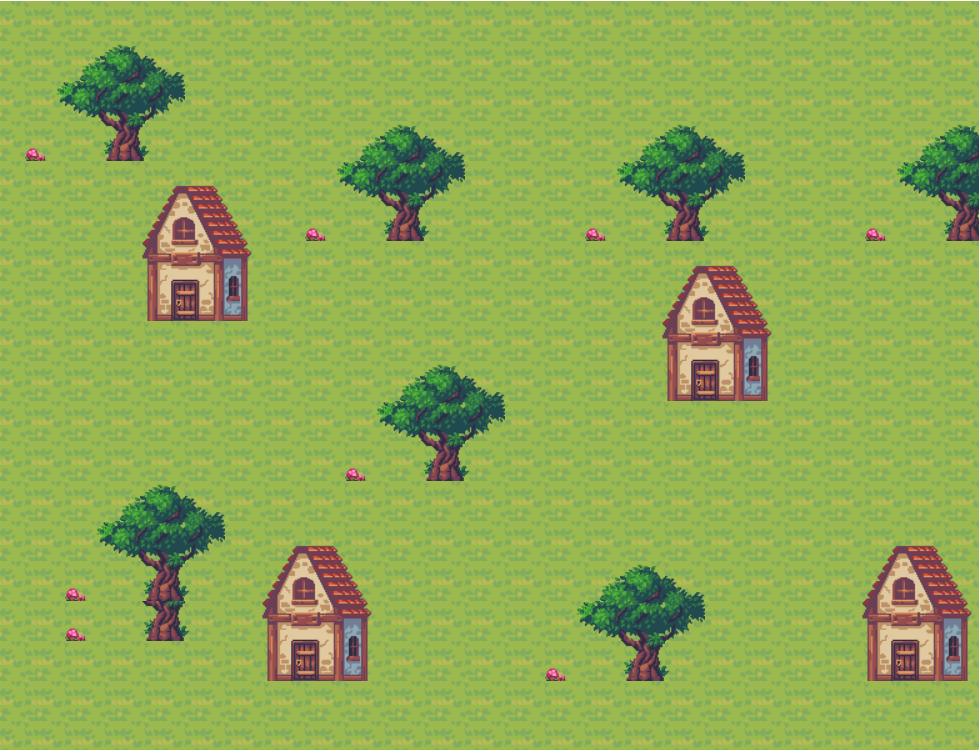

运行结果如下
