引言:

解决现代机器人系统的技术挑战

机器人系统对嵌入式计算提出了严峻要求，它需要实现低延迟实时通信、多传感器集成以及确定性性能，这些功能都需在复杂的中间件栈中协同运作。ROS 2 凭借其数据分发服务（DDS）通信架构、模块化软件生态系统以及对嵌入式 Linux 的支持，已成为机器人领域的事实标准。

本文记录了我们将基于 ROS 2 的机器人原型移植至 Toradex Verdin iMX8M Plus 模块的技术探索过程。该平台凭借其神经网络处理单元（NPU）、异构核心架构及相机接口特性，非常适合机器人应用开发。

本文并按步讲解的机器人教程，而是旨在记录我们在 Toradex 硬件上对 ROS 2 工作流程的工程评估。我们将重点分析实际验证过程中的成功经验与难点，并从开发速度、可维护性和部署效率等维度，对比基于 Yocto 的构建方案与 Torizon 容器化方案的差异。文中同时提供了关键步骤的示例命令，以便读者复现实验过程。

ROS 2 是什么以及我们为何使用它

ROS 2 并非传统意义上的操作系统，而是一个帮助开发者构建机器人应用的开源软件框架。可以这样理解：Linux 是处理器的操作系统，而 ROS 2 则是实体机器人的"操作系统"。

ROS 2 在机器人领域被广泛采用的一个重要原因在于其对实时通信的支持。这一特性通过 DDS 实现，使开发者能够根据不同任务需求灵活调整消息传递机制。此外，ROS 2 还拥有庞大的生态系统，提供涵盖导航、感知、可视化及硬件驱动等领域的即用型功能包。

在我们的项目中，我们选择了 ROS 2 Humble 版本，因为它提供长期支持，并且能在基于 ARM 架构的嵌入式硬件（如 Toradex Verdin iMX8M Plus）上良好运行。采用 ROS 2 使我们能够更轻松地组织机器人软件、集成多种传感器并复用现有工具，同时保持构建自定义功能的灵活性。

起点：Yocto + ROS 2

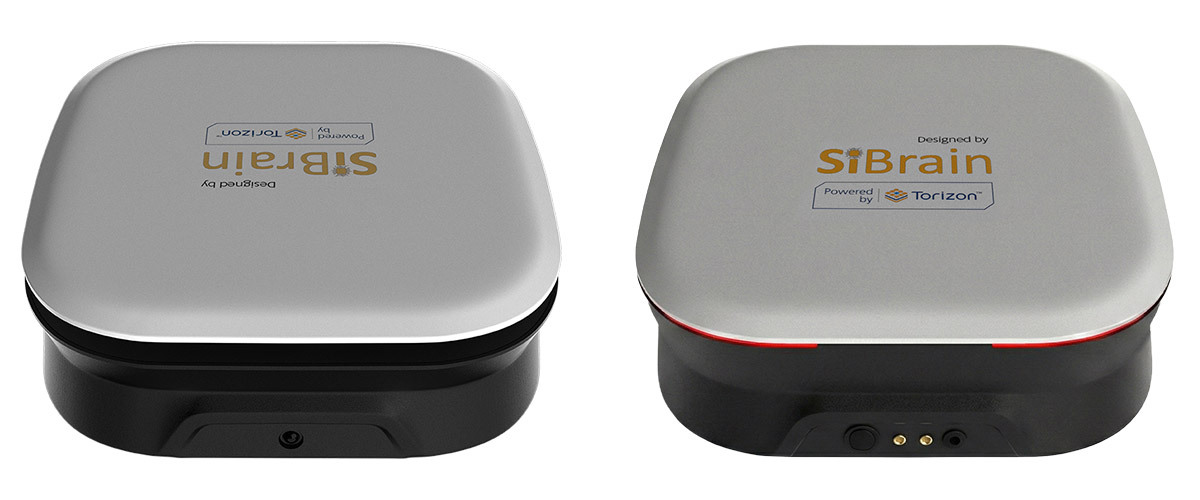

在我们的概念验证机器人中，我们采用了以下技术栈：

基于 meta-ros 层的 Yocto Scarthgap 5.0.
ROS 2 Humble 发行版 .
搭载多种板载传感器:
- DHT20（温湿度传感器）
- 环境光传感器
- IMU（加速度计、陀螺仪、磁力计）
- 超声波测距模块
- 室内激光雷达（LiDAR）
- USB 摄像头

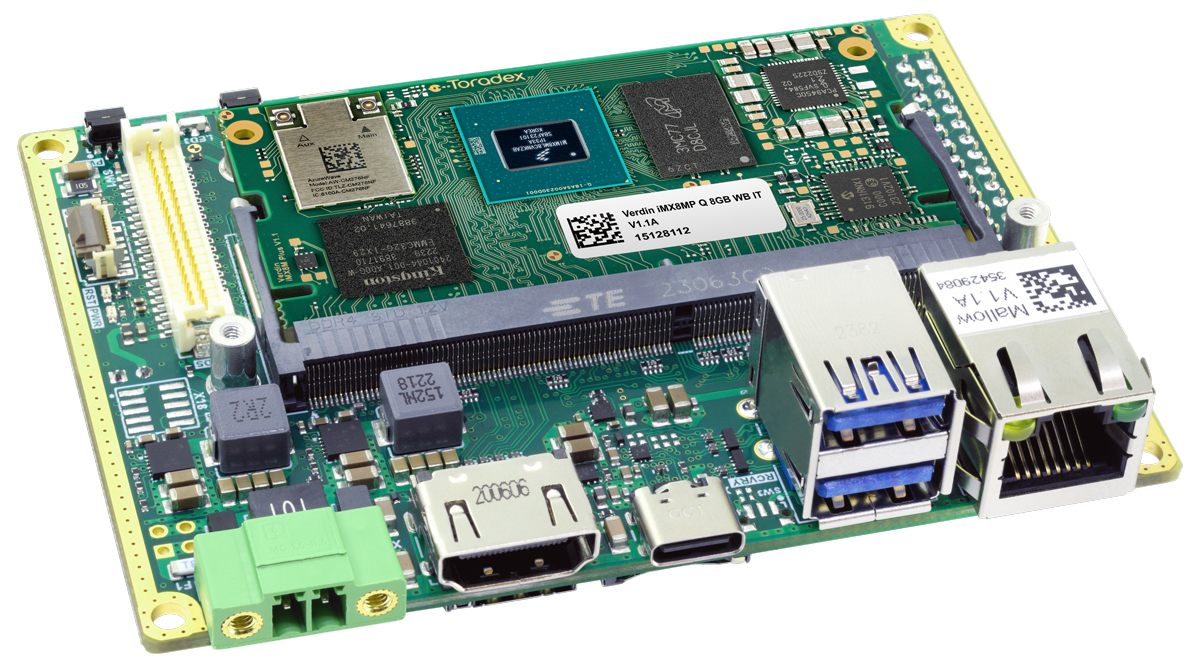

我们将应用程序打包在基于 Ubuntu 的容器中，采用 Debian 构建方式，从而实现了快速迭代开发。该机器人在搭载 Verdin iMX8M Plus 模块的 Toradex Dahlia 与 Mallow 载板上成功运行。

Yocto 项目面临的挑战

我们选择从Yocto 起步，因为嵌入式开发团队先前已具备相关经验。然而 Yocto 在提供灵活性的同时，也带来了复杂性：

需为定制传感器打内核补丁与驱动集成；
维护自定义 Yocto 层需要大量管理成本；
系统更新必须通过人工方式管理。

虽然最终实现了功能需求，但显然我们重复构建了 Toradex 通过 Torizon OS 已提供的工具链。

转向 Torizon OS

Torizon OS 是 Toradex 推出的开源工业 Linux 平台，基于 Yocto 构建，但专为简化开发与维护而设计。

将 ROS 2 机器人迁移至 Torizon 后，我们实现了以下核心优势：

稳定的基础操作系统
- 长期支持（LTS）并定期提供安全补丁。
- 无需维护自定义 Yocto 构建版本。
容器化部署方案
- 将 ROS 2 封装于 Docker 容器中运行
- 彻底消除与基础操作系统的环境冲突
- 实现开发设备与部署设备的环境完全一致
开发者友好型工具链
- 提供 Visual Studio Code 的 Torizon IDE 扩展插件.
- 支持远程调试、交叉编译及 CI/CD 流水线集成.
面向未来的 OTA 更新机制
- 内置的 OTA功能支持应用程序与系统更新
- 安全启动和 SBOM 满足合规要求。

由此，我们的迭代周期大幅缩短，无需重建完整 Yocto 镜像，现在只需在基于Ubuntu 的 ROS 容器内开发，并通过 Torizon 在数分钟内完成部署。

在 Toradex Torizon上运行自定义和预构建的 ROS 2 软件包

得益于 Torizon 对 Docker 的支持，运行预构建及自定义 ROS 2 软件包变得十分简便。以下是详细步骤指南：

前提条件
- Toradex 开发板（例如：使用 Mallow 载板的 Verdin iMX8MP）
- 已通过 Toradex Easy Installer 安装 Torizon OS 系统
- 主机 PC 需运行 Ubuntu 22.04 系统并安装 ROS 2 Humble
刷写 Torizon OS 系统
- Username: torizon
- Password: torizon
- 使用Toradex Easy Installer从在线服务器刷写Torizon OS
- 启动开发板并打开调试控制台
- 录系统:
运行预构建的 ROS 2 软件包

步骤一：拉取 Sibrain 预构建的 ROS 2 基础镜像
复制代码
```
docker pull sibrain/rosbase
```
第二步：使用 host 网络运行容器
复制代码
```
docker run --network host -it sibrain/rosbase:latest
```
第三步：设置 ROS 环境
复制代码
```
source /opt/ros/humble/setup.bash
```
第四步：运行演示对话节点
复制代码
```
ros2 run demo_nodes_py talker
```
从您的主机（在同一网络中）：
复制代码
```
ros2 topic list
ros2 topic echo /chatter
```

运行自定义 ROS 2 软件包

我们使用两个容器：

第一步：拉取所需镜像

复制代码

docker pull sibrain/rosbase
docker pull sibrain/hello_ros

第二步：启动容器

复制代码

docker run -d --name rosbase_running --network host -v ros_opt:/opt -it sibrain/rosbase:latest
docker run -d --name hello_ros --network host -v ros_opt:/opt -it sibrain/hello_ros

第三步：构建自定义 ROS 包

复制代码

docker exec -it hello_ros bash
cd src/
source /opt/ros/humble/setup.bash
colcon build
source install/setup.bash

第四步：运行自定义节点

复制代码

ros2 run ros_py_pkg py_node
From your host PC:
ros2 topic list
ros2 topic echo /helloros

rosbase → ROS 环境配置容器
hello_ros → 自定义软件包容器

该工作流程支持在 Toradex 硬件上快速测试通用及特定应用的 ROS 软件包。

经验总结

对于刚开始使用 Toradex 硬件的机器人团队，我们强烈建议采用 Torizon OS结合 ROS 2 容器方案，以加速原型开发并缩短产品上市周期。Torizon O S通过快速原型构建、持续更新维护和 OTA 部署功能有效降低了系统复杂性。若沿用最初基于Yocto 构建的方案则无法实现这些优势。此外，ROS 2 容器还提供了卓越的可复现性、跨平台移植能力以及极简的系统集成工作量。

下一步计划

SiBrain 正与 Toradex 合作，致力于：

在 Torizon 演示库中发布 ROS 2 容器。
为 Torizon IDE提供 ROS 2 项目模板。
在行业展会上展示即将推出的演示案例，包括一款 ROS 2 无人机原型。

通过将 ROS 2 与 Torizon 结合应用于 Toradex 硬件平台，您可专注于机器人智能开发与创新，无需耗费精力维护底层基础设施。
