在本系列的前两部分中，我们为理解三维空间中的旋转打下了坚实的基础。我们从将坐标系附着在机器人和工具上的概念入手，然后通过简单的几何推导，得出了绕 x、y 和 z 轴的旋转矩阵。我们了解了这些矩阵如何在不同坐标系之间转换坐标（P = R·P′），以及它们如何描述空间中向量的主动旋转。

然而，真实的机器人很少只绕单一轴旋转。机械臂、相机云台或无人机机身，通常最终会处于某种任意的姿态，而这种姿态是由若干个旋转组合而成的。

直接使用 3×3 矩阵来描述每一个姿态虽然可行，但这并不能告诉我们该姿态是如何达到的，或者该如何去控制它。

这就引出了"三角度表示法"。

在本文中，我们将：

利用欧拉旋转定理，理解为何任意三维旋转都可以由一系列简单的旋转组合而成；
介绍欧拉角的约定，重点以经典的 ZYZ 旋转为例；
将其与机器人学和航空航天领域更直观的横滚-俯仰-偏航 (RPY) 角度联系起来；
并探讨逆问题：给定一个旋转矩阵 R，我们如何反推出对应的角度？

阅读完本文后，你将能自如地在"矩阵语言"和"角度语言"之间切换：使用矩阵乘积来组合旋转，将其解释为绕特定轴的一系列旋转序列，并能从给定的旋转矩阵中提取出角度。

旋转矩阵的组合

为了处理真实的机器人，我们很少只在两个坐标系之间转换。相反，我们通常面对的是一个完整的坐标系链条：基座、关节、末端执行器、传感器等等。旋转矩阵让我们能够以一种清晰、系统化的方式沿着这条链条进行转换。

我们将使用以下符号约定：

Pⁱ = 同一点 P 在坐标系 i 中的坐标
Rⱼⁱ = 坐标系 j 相对于坐标系 i 的旋转矩阵

按照这个约定，

Pⁱ = Rⱼⁱ Pʲ

这句话的意思是："取点 P 在坐标系 j 中的坐标，并将其表达在坐标系 i 中。"

1. 坐标系串联（当前坐标系视角）

考虑三个共享同一个原点的坐标系：

坐标系 0，其轴为 (x₀, y₀, z₀)
坐标系 1，其轴为 (x₁, y₁, z₁)
坐标系 2，其轴为 (x₂, y₂, z₂)

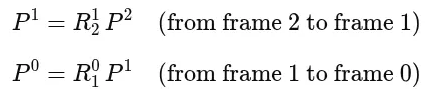

设 P²、P¹ 和 P⁰ 分别为同一点 P 在坐标系 2、1 和 0 中的坐标：

根据 Rⱼⁱ 的定义：

如果我们把第一个关系式代入第二个关系式中，就会得到：

P⁰ = R₁⁰ (R₂¹P²) = (R₁⁰ R₂¹)P²

因此，直接将坐标从坐标系 2 转换到坐标系 0 的旋转矩阵为：

R₂⁰ = R₁⁰ R₂¹

用通俗的话来说就是：

当每一次旋转都是相对于当前坐标系（即"动坐标系"）定义时，我们在沿着坐标系链条推导时，需要通过"右乘"（后乘）各个旋转矩阵来获得总的旋转效果。

如果我们加入更多的坐标系，规律也是一样的。例如，对于坐标系 0--1--2--3：

R₃⁰ = R₂⁰ R₃² = R₁⁰ R₂¹ R₃²

通常情况下，我们通过在右侧不断乘上新的矩阵来累积旋转。

这正是正向运动学（Forward Kinematics）所采用的观点：从基座坐标系开始，依次施加旋转（稍后还会加上平移），最终到达末端执行器的坐标系。

2. 向量的连续旋转（固定坐标系视角）

还有另一种常见的情况：这次我们不再串联坐标系，而是保持一个坐标系固定不动，直接对向量本身进行多次旋转。

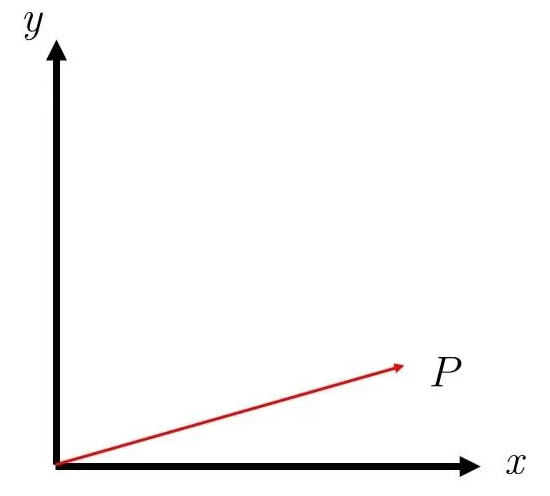

想象一下，在一个固定的坐标系 O--xyz 中有一个向量 P。

我们首先让它绕 Z 轴旋转一个角度 α：

P′=Rz(α) P

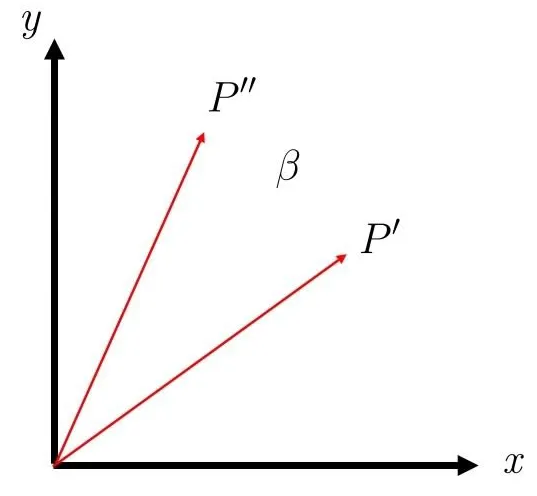

然后，我们再绕同一个固定的轴施加第二个旋转，旋转角度为 β ：

P′′=Rz(β) P′

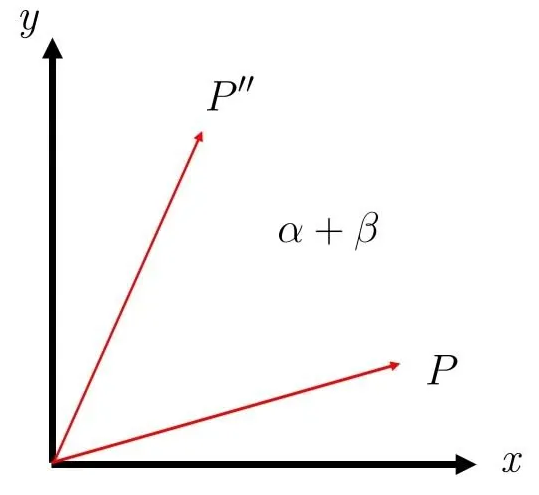

将第一个关系式代入第二个式子，可得

P′′=Rz(β)(Rz(α) P)=(Rz(β)Rz(α)) P

其中矩阵

Rtot=Rz(β)Rz(α)

代表了相对于同一个固定坐标系，这两个连续旋转组合后的总效果。

这里顺序非常重要：

当我们执行一系列绕固定坐标系的旋转时，总的旋转矩阵是通过"左乘"（前乘）各个旋转矩阵得到的，且矩阵的顺序与旋转发生的顺序一致。

我们可以在三维空间中应用同样的逻辑，只不过旋转轴各不相同。例如，如果我们先绕 z 轴旋转 α 角，再绕 y 轴旋转 β 角，最后绕 x 轴旋转 γ 角，且所有旋转都是相对于同一个固定坐标系进行的，那么总的旋转矩阵为：

Rtot=Rx(γ) Ry(β) Rz(α)

3. 为什么旋转顺序至关重要

三维旋转的一个关键特性是：

通常情况下，旋转操作是不可交换的。

先执行旋转 A 再执行旋转 B，其结果不等于先执行旋转 B 再执行旋转 A。

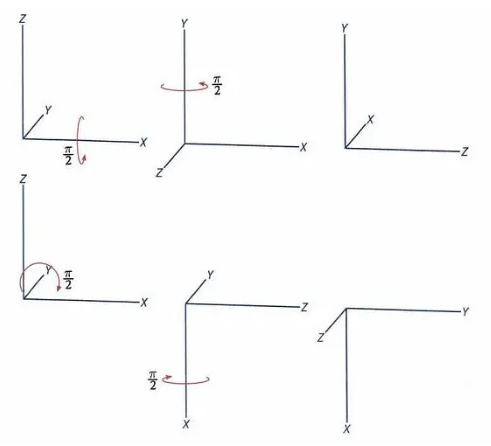

图片中用一个简单的例子展示了这一现象，即两次90°的旋转。

我们从同一个初始坐标系（X, Y, Z）开始：

上排：

绕 X 轴旋转 π/2。
然后绕 Y 轴旋转 π/2。
用矩阵符号表示，这一序列是：
R_total = Ry(π/2) Rx(π/2)

下排：

绕 Y 轴旋转 π/2。
然后绕 X 轴旋转 π/2。此时的序列是：R_total = Rx(π/2) Ry(π/2)

尽管我们使用的角度相同、涉及的轴也相同，但图片中两行的最终坐标系显然不同：标签 X、Y、Z 最终指向了完全不同的方向。

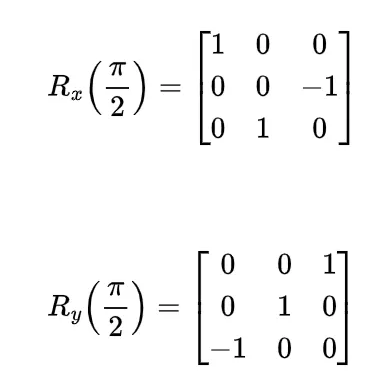

我们也可以直接通过矩阵计算来看出这一差异。利用绕 X 轴和 Y 轴的标准旋转矩阵：

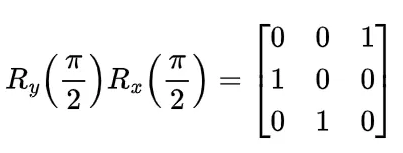

如果先绕 X 轴旋转，再绕 Y 轴旋转，总的旋转矩阵为

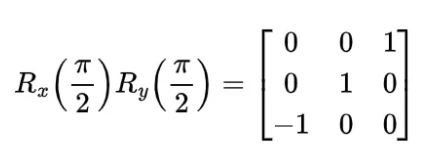

如果我们将顺序对调，先绕 Y 轴旋转，再绕 X 轴旋转，则得到

这两个矩阵并不相等，它们正好分别对应图中所示的两个不同的最终坐标系。

这就是为什么当我们写下类似

Rtot = Rx(γ) Ry(β) Rz(α)

这样的公式时，顺序至关重要。这个公式编码了一个精确的旋转序列：

首先绕 z 轴旋转角度 α ，

然后绕 y 轴旋转角度 β ，

最后绕 x 轴旋转角度 γ ，

（在本例中，所有旋转均相对于选定的固定坐标系进行）。

改变矩阵的相乘顺序，意味着改变了物体的实际运动路径，最终会导致机器人、相机或无人机的朝向完全不同。

4. 从旋转矩阵到三角度表示

旋转矩阵功能强大，但它们也存在冗余性：

一个三维旋转矩阵包含 9 个数值。
但由于矩阵的行和列必须满足标准正交（Orthonormal）条件，这带来了 6 个独立约束。
因此，真正剩下的自由度只有 3 个。

所以，尽管我们喜欢用矩阵来进行计算，但我们知道，实际上只要有 3 个独立参数就足以描述刚体在空间中的任意姿态了。用群论的语言来说，这就是三维旋转群 SO(3) 是一个三维空间的事实；一般来说， SO(m) 需要(m−1)/2 个参数。

这就引出了最小表示法的概念：

姿态的最小表示法，是指任何一组能够唯一地（除了一些奇异情况外）描述三维旋转的三个独立参数。

像欧拉角和横滚-俯仰-偏航角这样的三角度描述方法，就是此类最小表示法的典型例子。

5. 欧拉旋转定理

欧拉旋转定理为我们提供了理论基石：

欧拉旋转定理

任意两个相互独立的正交坐标系，都可以通过不超过三次绕坐标轴的旋转来相互对齐。其中，任意两个连续的旋转不能绕同一轴进行。

这一定理告诉我们：

我们总是可以通过最多三次基本旋转，来实现从一个坐标系到另一个坐标系的变换。
选择这三个旋转轴和对应角度的方式有很多。

如果我们仅限于绕 x、y、z 轴旋转，并且要求任意两个连续的旋转不能绕同一轴进行 ，那么我们一共可以得到 12 种合法的轴组合（例如 ZYZ、ZXZ、ZYX 等）。每一种组合定义了一种特定的欧拉角约定。

在机器人学和航空航天领域，有两种组合尤为常见：

ZYZ 欧拉角
ZYX 角（即横滚-俯仰-偏航角 / RPY）

接下来，我们将先从 ZYZ 角开始讲解，使用你之前已经见过的"当前坐标系视角"。

6. ZYZ 欧拉角（当前坐标系视角）

想象一下，你有一个初始坐标系 O--XYZ ，想要到达某个最终坐标系O--X‴Y‴Z‴。ZYZ 约定使用了三次旋转：

绕原始 Z 轴旋转一个角度 φφ 。
绕新的 Y 轴（通常记作Y′）旋转一个角度 θθ 。
绕第二次旋转后的新 Z 轴（通常记作Z″）旋转一个角度 ψψ 。

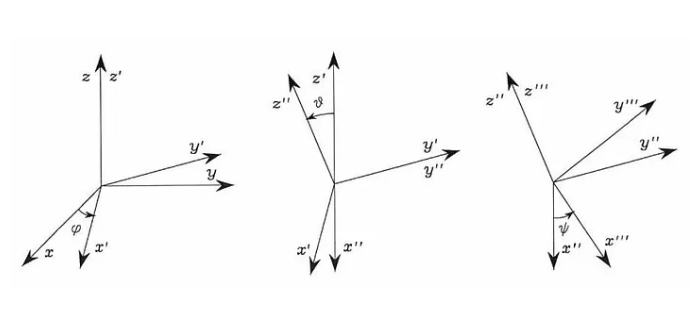

你可以通过三张图来展示这三个步骤：

步骤 1：绕 Z 轴旋转 φφ 后的坐标系。
步骤 2：绕 Y′ 轴旋转 θθ 后的坐标系。
步骤 3：绕 Z″ 轴旋转 ψψ 后的坐标系，即最终姿态。

因为每一次旋转都是相对于当前坐标系 定义的，所以总的旋转矩阵是通过基本旋转矩阵的右乘得到的：R = Rz(φ) Ry(θ) Rz(ψ)

R=Rz(φ)Ry(θ)Rz(ψ

其中：

Rz(φ)= 绕 Z 轴旋转角度 φ
Ry(θ)= 绕当前 Y 轴旋转角度 θ
Rz(ψ) = 绕当前 Z 轴旋转角度 ψ

如果你喜欢更紧凑的符号表示法，可以做如下简写：

cφ = cosφ, sφ = sinφ
cθ = cosθ, sθ = sinθ
cψ = cosψ, sψ = sinψ

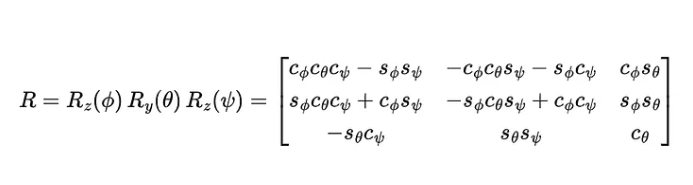

然后，完整的矩阵 R 就可以写成：

最重要的是不要死记硬背这个矩阵，而是要理解它的结构：

它仅仅是三个基本旋转矩阵的乘积。
矩阵的顺序与物理旋转顺序相对应："先绕 Z 轴旋转，再绕 Y′ 轴旋转，最后绕 Z″ 轴旋转"。
如果改变这一顺序，就会得到一个完全不同的矩阵和最终姿态。

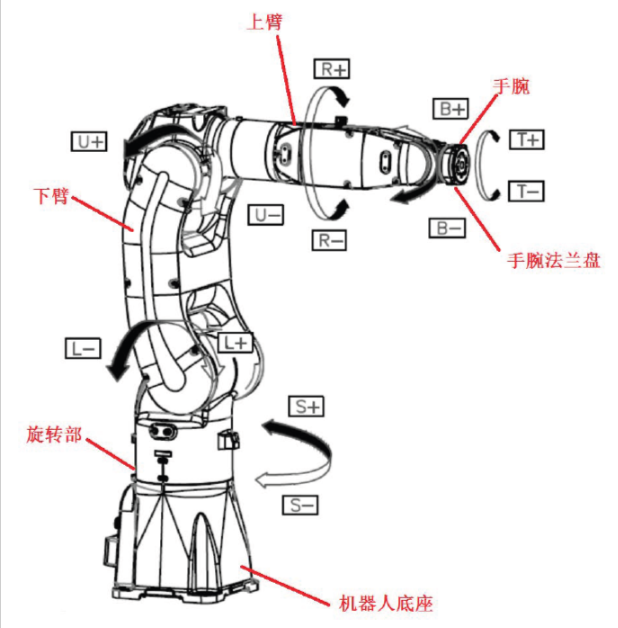

在实际应用中，ZYZ 角 经常被用于机器人机械臂，因为它们能很好地映射到球形手腕的结构上，或者适用于那些末端执行器需要绕工具轴达到某种对称姿态的问题。

什么是无监督学习？理解人工智能中无监督学习的机制、各类算法的类型与应用

7. ZYZ 角：逆问题

到目前为止，我们已经了解了如何从三个 ZYZ 角度（φ,θ,ψ）计算出旋转矩阵 RR。

但在实际应用中，我们经常面临相反的问题：

已知一个旋转矩阵 R ，我们该如何反推出角度θ, φ, ψ ？

这在本质上与逆运动学非常相似：我们不再是通过角度去计算姿态，而是希望通过姿态去反算出所需的角度。

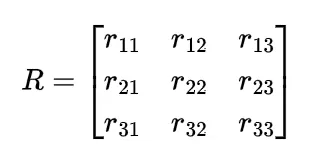

假设 R 具有如下形式：

并假设它是通过以下公式生成的：R = Rz(φ) Ry(θ) Rz(ψ)

其中使用了紧凑的符号表示法：

cφ = cosφ, sφ = sinφ, cθ = cosθ, sθ = sinθ, cψ = cosψ, sψ = sinψ

从上述公式的显式矩阵表达式（即等式右边的部分）中，我们特别可以看出：

r₁₃ = cφ sθ

r₂₃ = sφ sθ

r₃₃ = cθ

r₃₁ = −sθ cψ

r₃₂ = sθ sψ

这些矩阵元素仅包含一个或两个角度，这使得它们非常适合用于反推求解。

7.1 一般情况： sθ ≠ 0 (θ ∈ (0, π))

首先假设 sθ≠0sθ ≠ 0sθ=0，即 θ 不等于 0 或 π 。这是没有奇异性的"常规"情况。

从 (1,3) 和 (2,3) 位置的元素反推 φ 由

φ = Atan2(r₂₃, r₁₃)和r₁₃ = cφ sθ 可得 tanφ = r₂₃ / r₁₃ 为了正确处理所有四个象限，我们使用双参数反正切函数：φ = Atan2(r₂₃, r₁₃)

（注： Atan2(y,x) 返回一个角度，该角度的余弦-正弦对分量为 (x,y) ，并会自动跟踪符号。）

从同一列反推 θ 依然根据 r₁₃ = cφ sθ, r₂₃ = sφ sθ 以及 r₃₃ = cθ，我们得到r₁₃² + r₂₃² = (cφ² + sφ²) sθ² = sθ² 所以 sθ = √(r₁₃² + r₂₃²) cθ = r₃₃ 再次使用 Atan2 函数，并将 θ 限定在 (0,π) 范围内：θ = Atan2( √(r₁₃² + r₂₃²), r₃₃ )
从最后一行反推 ψ 由 r₃₁ = −sθ cψ 和 r₃₂ = sθ sψ 可得

tanψ = r₃₂ / (−r₃₁)

因此

ψ = Atan2( r₃₂, −r₃₁ )

综上所述，在一般情况 sθ≠0 and θ ∈ (0, π) 且

φ = Atan2( r₂₃, r₁₃ )θ = Atan2( √(r₁₃² + r₂₃²), r₃₃ ) 其中 θ ∈ (0, π)ψ = Atan2( r₃₂, −r₃₁ )

这些公式接收一个已知由 ZYZ 角生成的旋转矩阵 (φ, θ, ψ) 。

7.2 第二组解（多解分支）

由于三角函数具有周期性且不是一一对应的，通常会有多个有效的角度三元组对应同一个矩阵 R 。可以通过将 θ 取在区间 (−π,0) 而非 (0,π) 来获得第二组解。一种方便的写法是：

φ = Atan2( −r₂₃, −r₁₃ )θ = Atan2( −√(r₁₃² + r₂₃²), r₃₃ ) 其中 θ ∈ (−π, 0)ψ = Atan2( −r₃₂, r₃₁ )

你可以通过代入验证，将这两个分支代入公式 R = Rz(φ) Ry(θ) Rz(ψ)后，都会产生相同的矩阵 R 。

在实际应用中（例如机械臂手腕的逆运动学），我们通常会使用额外的判据来选择使用哪个分支：例如关节角度限制、与上一时刻解的连续性，或者运动量最小化原则。

7.3 奇异情况： θ=0 或 θ=π （类似万向节的退化）

上述公式假设了sθ≠0 。如果 sθ=0，则 θ 为 0 或 π ，此时几个关键的矩阵元素变为零：

r₁₃ = cφ sθ = 0r₂₃ = sφ sθ = 0r₃₁ = −sθ cψ = 0r₃₂ = sθ sψ = 0r₃₃ = cθ = ±1

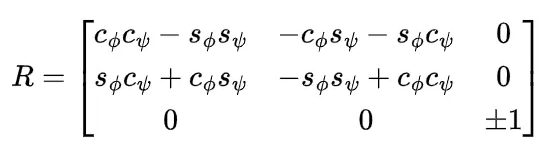

此时，矩阵 R 简化为

在这种情况下， φ 和 ψ 只会以角度的和（或差）的形式出现，因此它们不再能被唯一确定：许多不同的 (φ, ψ) 组合都会产生同一个矩阵 RR 。

这是 ZYZ 欧拉角的一个典型奇异点（类似于万向节死锁）：当中间的角度 θ 为 0 或 π 时，第一次和第三次旋转会变得无法区分（因为它们实际上变成了绕同一轴的旋转）。在实际应用中，通常的做法是：

通过 r33=cθ 确定 θ=0 （或 π ），
设定 φ=0 ，让 ψ 承担全部旋转量，或者反过来，
或者利用应用中的额外信息来选择一个合适的 (φ,ψ) 组合。

有了这些公式，你现在就掌握了完整的双向转换：

正向问题：从 (φ,θ,ψ) 到R ，通过公式 R=Rz(φ)Ry(θ)Rz(ψ)
逆向问题：从 R 回到 (φ,θ,ψ) ，同时处理了一般情况和奇异情况。

8. 横滚-俯仰-偏航角

在机器人学和航空航天领域，姿态通常使用横滚-俯仰-偏航角来描述。这其实就是一种特定的 ZYX 约定：

横滚-俯仰-偏航角是代表绕固定坐标系旋转的 ZYX 角（即使用左乘/前乘规则）。

使用通常的命名习惯：

ψ = 横滚（Roll，绕 X 轴的旋转）
θ = 俯仰（Pitch，绕 Y 轴的旋转）
φ = 偏航（Yaw，绕 Z 轴的旋转）

按照绕固定坐标系旋转的顺序，步骤如下：

绕固定的 X 轴旋转 ψ 角 → Rx(ψ)
绕固定的 Y 轴旋转 θ 角 → Ry(θ)
绕固定的 Z 轴旋转 φ 角 → Rz(φ)

由于这些旋转都是相对于固定坐标系定义的，因此总的旋转矩阵为：

R = Rz(φ) Ry(θ) Rx(ψ)

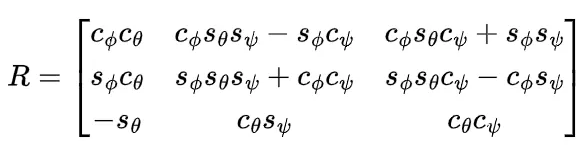

如果我们使用简写符号 cφ = cosφ, sφ = sinφ, cθ = cosθ, sθ = sinθ, cψ = cosψ, sψ = sinψ, 那么完整的矩阵形式为

同样的，核心思想与 ZYZ 角度是一致的：

这个矩阵仅仅是三个简单旋转的乘积，
其顺序编码了围绕 z、y、x 轴的确切 RPY 序列，
改变顺序就会改变最终生成的姿态。

滚转-俯仰-偏航角的逆问题

就像 ZYZ 角度一样，在实际应用中，我们通常已知旋转矩阵 R ，并希望反推出角度 (ϕ,θ,ψ) 。

写成

并假设它通过 RPY 角度由公式 R = Rz(φ) Ry(θ) Rx(ψ) 得出。

从上面的显式表达式中，我们可以读取一些有用的矩阵元素：

r₃₁ = −sθr₃₂ = cθ sψr₃₃ = cθ cψr₂₁ = sφ cθr₁₁ = cφ cθ

9.1 一般情况： cθ ≠ 0

如果 cθ ≠ 0（即 θ 不等于 ±π/2 ），提取角度的过程是直接的：

φ = Atan2( r₂₁, r₁₁ )θ = Atan2( −r₃₁, √(r₃₂² + r₃₃²) ) 其中 θ ∈ (−π/2, π/2)ψ = Atan2( r₃₂, r₃₃ )

对于给定的旋转矩阵 R ，这给出了一组一致的三元组 (ϕ,θ,ψ) 。

由于三角函数具有周期性，存在第二个有效的解分支；一种方便的形式是：

φ = Atan2( −r₂₁, −r₁₁ )θ = Atan2( −r₃₁, −√(r₃₂² + r₃₃²) ) 其中 θ ∈ (π/2, 3π/2)ψ = Atan2( −r₃₂, −r₃₃ )

当将这两个分支代回公式 R = Rz(φ) Ry(θ) Rx(ψ) 时，它们对应相同的 R ；在实际应用中，我们通常选择最符合关节限制或连续性要求的那个解。

9.2 奇异情况： cosθ=0 （类似万向节的退化）

当 cosθ=0 时，俯仰角 θ 为 ±π/2 ，上述表达式变得奇异：只有 ϕ 和 ψ 的和或差被唯一确定。

从几何上看，这与 ZYZ 角度中看到的"万向节锁"现象相同：两个旋转轴对齐，导致角度三元组丢失部分信息。在实践中，通常采取以下方法之一：

根据 r₃₁ 确定 θ=±π/2 ；
将 ϕ 和 ψ 合并为一个有效的偏航/滚转角；
或者在这些奇点附近切换到其他表示形式（例如四元数）。

结论

在本系列的第三部分中，我们从单一旋转过渡到了由多个旋转和三个角度构建的完整 3D 姿态描述。

简单介绍光束法平差与重投影误差

首先，我们看到了旋转矩阵是如何组合的：

在当前坐标系（current-frame）视角下，我们通过 Pⁱ = Rʲⁱ Pʲ 和类似的乘积来连接坐标系。
这是机器人手臂正向运动学的语言：我们通过后乘（post-multiplying）连续坐标系之间的旋转，从基座走到末端执行器。
在固定坐标系（fixed-frame）视角下，我们保持一个坐标系静止，并对同一个向量应用多次旋转，乘积形式如 P″ = Rz(β) Rz(α) P 。
在这里，旋转是按应用顺序前乘（pre-multiplied）的。

通过使用 Rx(π/2) 和 Ry(π/2) 的简单示例，我们明确了旋转不满足交换律：改变顺序会改变最终姿态。这就是为什么像 R_tot = Rx(γ) Ry(β) Rz(α) 这样的表达式中，因子的顺序具有真实的几何意义。

接下来，我们介绍了三角度表示法：

ZYZ 欧拉角 (ϕ,θ,ψ) ，在当前坐标系视角下构建为 R = Rz(φ) Ry(θ) Rz(ψ)。
我们写出了完整的矩阵，然后解决了逆问题，从 R 的元素中反推出 (ϕ,θ,ψ) ，包括常规情况和奇异（类似万向节锁）情况。
滚转-俯仰-偏航角（RPY），解释为固定坐标系视角下的 ZYX 约定：R = Rz(φ) Ry(θ) Rx(ψ) 。

同样，我们推导了正向矩阵和逆公式，并观察到当俯仰角 θ 达到 ±π/2 时，奇异点是如何出现的。

贯穿所有这些内容，有几个关键思想反复出现：

无论我们用矩阵还是角度来描述，3D 姿态只有三个自由度。
旋转矩阵非常适合计算和组合；而角度三元组（欧拉角、RPY）非常适合人类直觉和指定指令。
约定的选择（ZYZ、ZYX、当前坐标系、固定坐标系）以及乘积中因子的顺序至关重要------它们编码了实际的物理运动。

通过第 I 至 III 部分，你现在拥有了一个完整的工具包来思考机器人学中的旋转问题：

坐标系和旋转矩阵
坐标变换和向量旋转
旋转的组合
两种最常见的三角度参数化方法及其逆映射

在后续的学习中，你可以在此基础上进一步探索四元数、完整的齐次变换（旋转 + 平移），以及最终真实机器人手臂的完整正向和逆向运动学。
