前言
随着LED照明技术的普及和智能照明需求的增加，无线调光LED驱动电源方案变得越来越重要。在这一领域中，高精度的电能计量对于能源管理、系统优化和用户体验提升具有重要意义。然而，如何实现精准的电能计量与动态调光控制，一直是技术方案设计的核心难点，HLW8032是一款高精度的电能计量芯片，凭借其高精度、低功耗和免校准特性，其在无线调光LED驱动电源中的应用为系统提供了精确的功率监测能力，本文将详细探讨这一应用方案。

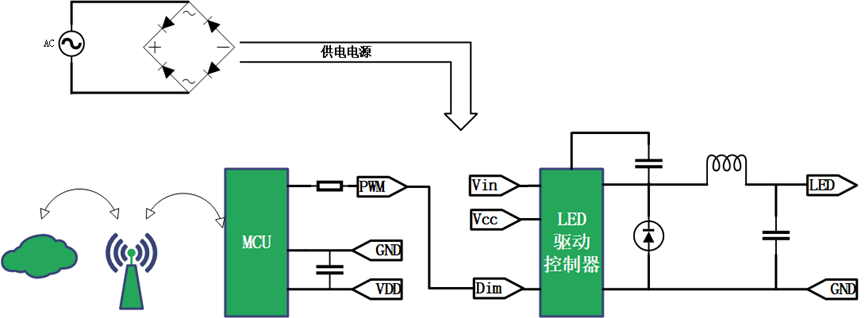

传统无线调光LED驱动方案
LED驱动电源是将电源供应转换为特定的电压电流以驱动LED发光的电压转换器。LED驱动电源的输入包括高压工频交流(即市电)、低压直流、高压直流、低压高频交流等，而LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。
无线调光LED驱动电源方案则在此基础上增加了无线控制功能，允许用户通过无线方式调节LED的亮度。这种方案通常由主控器、调压单元、无线接收单元、调光单元和晶体振荡器等部分组成，通过PWM控制实现LED亮度的调节。
传统无线调光LED驱动的核心挑战：1、模拟调光易受电路噪声干扰，PWM调光虽精度高但依赖复杂校准流程；2、响应滞后：电压/电流采样与调光指令的协同效率低，导致亮度切换延迟。
基于HLW8110的LED驱动电路系统设计与实现
硬件架构
计量层：HLW8110通过锰铜电阻采集LED驱动电路的实时电流/电压，计算功率并输出UART数据；
控制层：蓝牙模块或WIFI模块接收HLW8110数据，结合MCU指令生成PWM调光信号，动态调节MOSFET或继电器输出；
隔离保护：采用PS2501光耦隔离UART通讯，防止高压窜扰；
软件逻辑优化
动态调光算法：利用HLW8110的功率寄存器数据，实现亮度-功率线性映射，避免传统方案中因负载波动导致的亮度漂移；
能效反馈：通过PF寄存器统计脉冲数，累计能耗并上传至云端，支持用户端APP能效分析
实测性能对比
调光精度：对比模拟调光方案，HLW8110+PWM控制的亮度误差从±8%降至±1.2%；
响应速度：3.4Hz的数据上报周期确保调光指令延迟<100ms，满足人眼无感知切换需求
HLW8110典型应用电路
HLW8110电能计量IC采用3.3V-5.0V的宽电源供电，内置振荡器，采用SOP8封装。HLW8110用于交流测量时，由于出厂做过交流信号的校准，在对精度要求不是非常高的情况下，可以免校准，精度约1%左右。

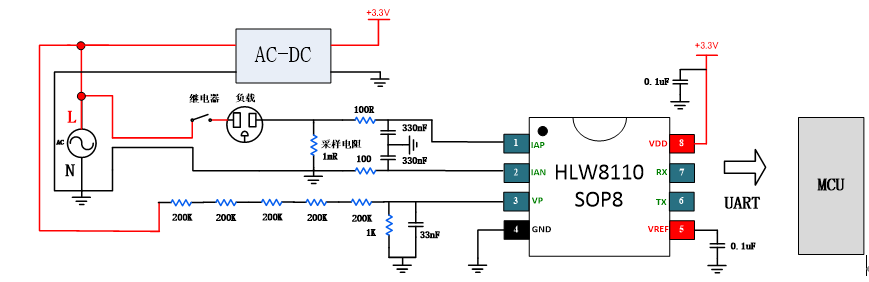

下图是HLW8110的典型电路，外围电路简单，外围器件非常少，单路通道可用于检测负载设备的功率、电压、电流和用电量，通过UART或接口传输数据至MCU，HLW8110内部可以设置功率过载、电压过载和电流过载等参数。
结论
HLW8110作为一款高精度的电能计量芯片，在无线调光LED驱动电源方案中具有重要的应用价值。它能够提供精确的电压、电流和功率测量，为系统的能源管理和智能控制提供了可靠的数据支持。
通过与无线通信技术的结合，HLW8110使得用户可以通过手机或电脑远程监控和管理LED灯的能耗，实现了智能化的照明控制和能源管理。
随着技术的不断发展，HLW8110在无线调光LED驱动电源中的应用将变得更加广泛和深入，为用户提供更加智能、高效和节能的照明体验。
