【普中 51-Ai8051 开发攻略】-- 第 6 章 LED 实验

(1)实验平台：

普中 51-Ai8051 开发板https://item.taobao.com/item.htm?abbucket=17&id=1026052331067(2)资料下载：普中科技-各型号产品资料下载链接

不论学习什么单片机，最简单的外设莫过于 IO 口的高低电平控制 LED，本章将向大家介绍如何使用 Ai8051 的 GPIO 输出。通过本章的学习，让大家对 AiCube的程序架构有一定的认识，为以后大型项目程序学习打下基础，增强信心。本章分为如下几部分内容：

[6.1 实验介绍](#6.1 实验介绍)

[6.1.1 实验简介](#6.1.1 实验简介)

[6.1.2 实验目的](#6.1.2 实验目的)

[6.2 硬件设计](#6.2 硬件设计)

[6.3 软件设计](#6.3 软件设计)

[6.3.1 创建和配置工程](#6.3.1 创建和配置工程)

[6.3.1.1 GPIO 配置](#6.3.1.1 GPIO 配置)

[6.3.1.2 生成工程](#6.3.1.2 生成工程)

[6.3.2 添加用户驱动代码](#6.3.2 添加用户驱动代码)

[6.3.2.1 main.c 文件](#6.3.2.1 main.c 文件)

[6.4 实验现象](#6.4 实验现象)

6.1 实验介绍

6.1.1 实验简介

相信大部分人开始学习嵌入式单片机编程时都会从点亮 LED 开始，我们在学习 Ai8051 的编程也不例外，通过点亮第一个 LED 能让你对编译环境和程序架构有一定的认识，为以后的学习和更大型的程序打下基础，增加信心。

6.1.2 实验目的

让 LED 灯闪烁，即让 GPIO 输出高或低电平，对芯片来说，高电平约 3.3V，低电平约 0V。

6.2 硬件设计

本实验使用到硬件资源如下：

（1） LED 模块

（2） GPIO

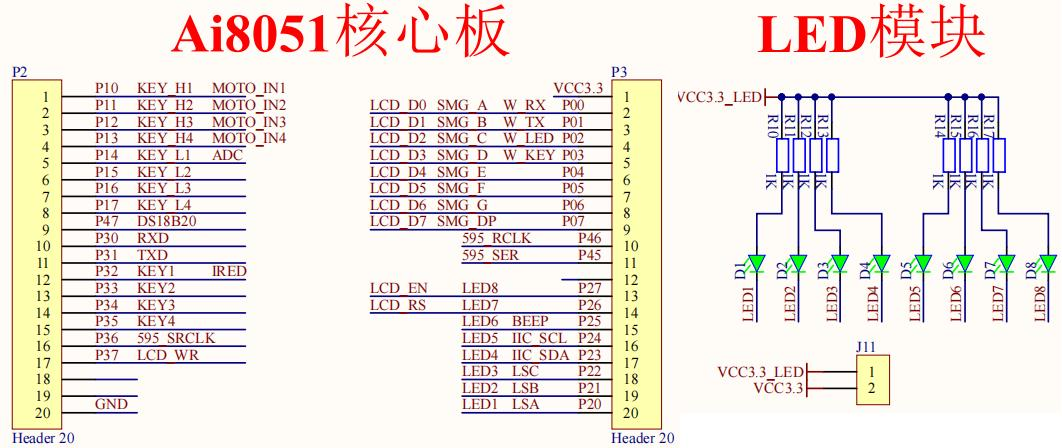

LED 模块电路如下所示：

从网络标号可知， LED 模块 8 个灯分别连接在芯片的 P00-P07 引脚； J11 为LED 模块的电源端子，要让 LED 工作则短接 J11 端子的 2 个脚。当引脚输出高电平时， LED 熄灭，输出低电平时， LED 点亮。

在 Ai8051 核心板上同样也有一个用户 LED 可控制，其连接在 P50 引脚，低电平点亮。

6.3 软件设计

6.3.1 创建和配置工程

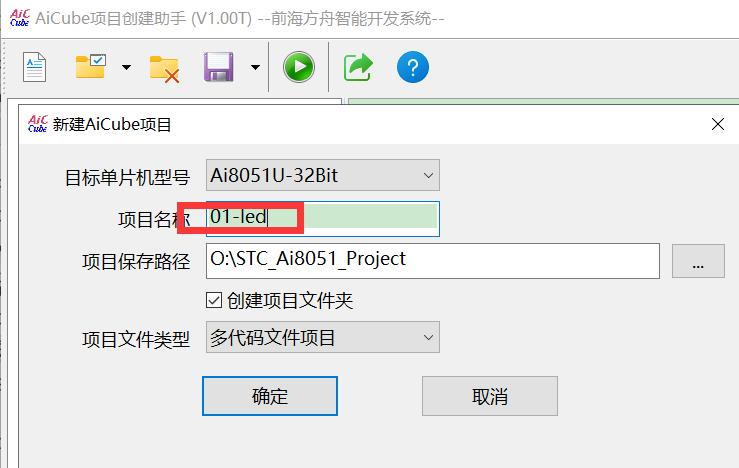

按照前面章节内容创建一份新工程，并命名为 01-led，如下所示：

6.3.1.1 GPIO 配置

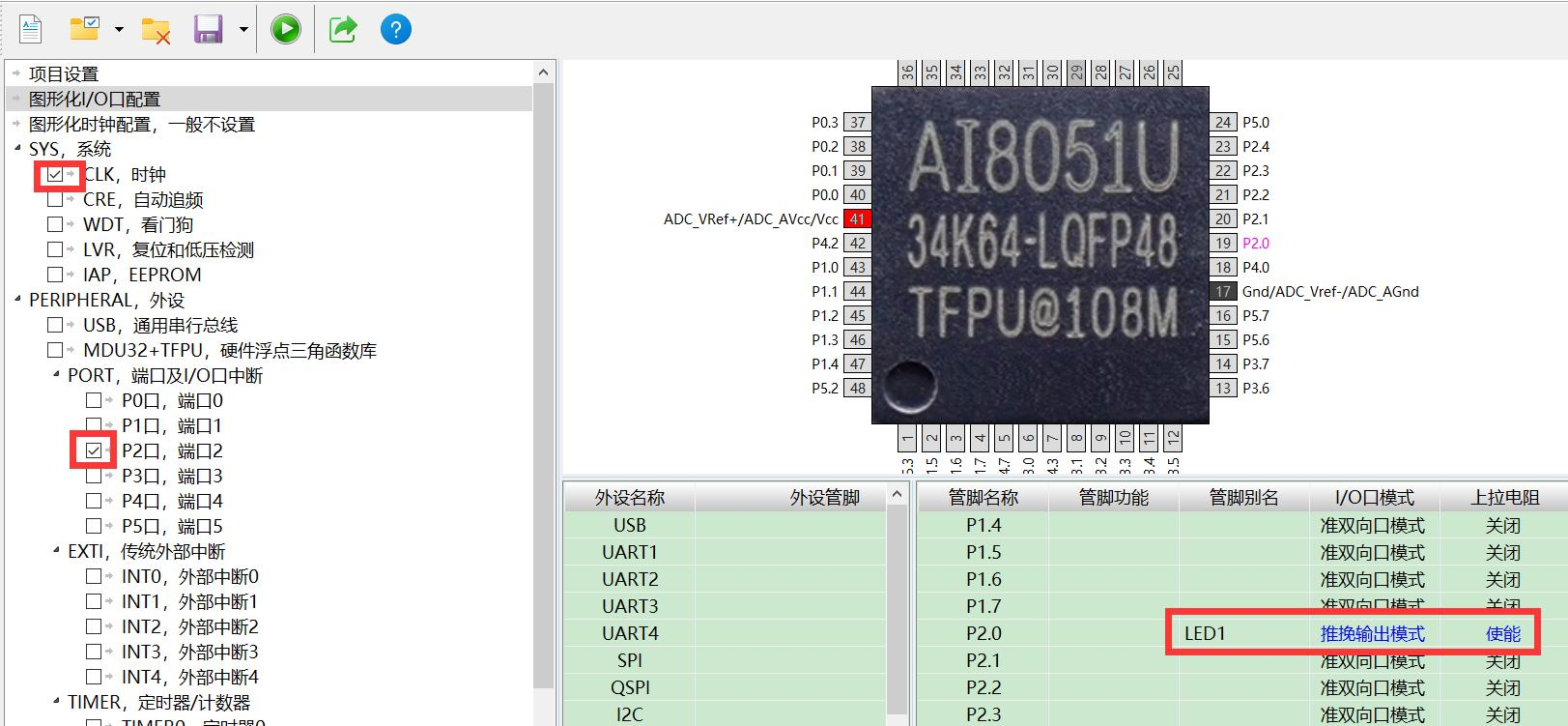

使能端口和时钟，将 P20 口设置为推挽输出模式、使能上拉电阻，并给该引脚命名为 LED1 等，如下图所示：

6.3.1.2 生成工程

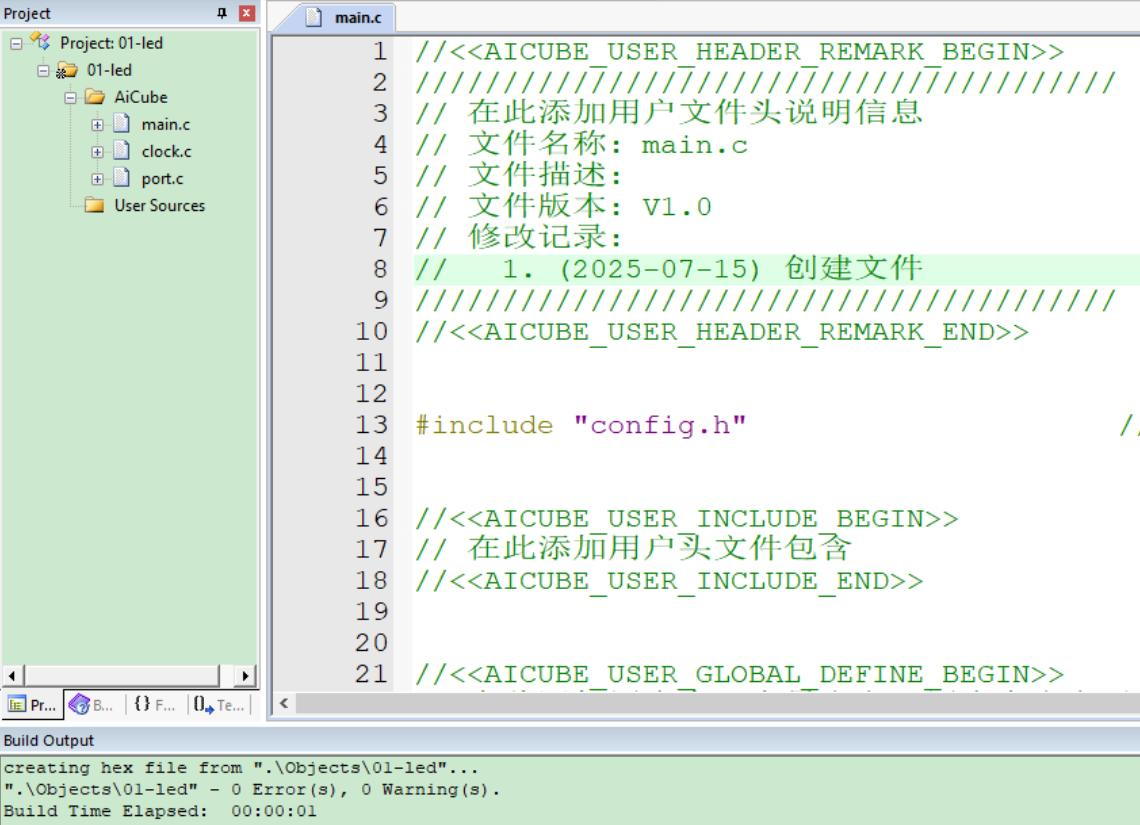

配置完成后，按下代码生成按钮，自动创建工程，系统开始生成初始化代码。生成工程文件目录如下图所示：

程序编译成功。

6.3.2 添加用户驱动代码

6.3.2.1 main.c 文件

cpp 复制代码

void main(void)
{
    //<<AICUBE_USER_MAIN_INITIAL_BEGIN>>
    // 在此添加用户主函数初始化代码
    //<<AICUBE_USER_MAIN_INITIAL_END>>

    SYS_Init();

    //<<AICUBE_USER_MAIN_CODE_BEGIN>>
    // 在此添加主函数中运行一次的用户代码
    //<<AICUBE_USER_MAIN_CODE_END>>

    while (1)
    {
        //<<AICUBE_USER_MAIN_LOOP_BEGIN>>
        // 在此添加主函数中用户主循环代码
		LED1=!LED1;
		delay_ms(100);
        //<<AICUBE_USER_MAIN_LOOP_END>>
    }
}

6.4 实验现象

将程序编译下载到目标板运行，实验现象： LED 闪烁。

要实现 LED 流水灯实验，操作方法类似。工程配置和代码可参考实验例程。
