Origin将普通点线面积图升级为3D点线瀑布图

3D 点线瀑布图 是在传统点线面积图的基础上,通过三维空间展示数据变化 的进阶可视化形式。它不仅展示数值的累积过程,还通过深度(Z 轴) 揭示数据间的层次和关联关系。

本期教程我们来学习一下Origin将传统点线面积图升级为3D点线瀑布图。

Origin绘制传统点线面积图

1.打开Origin软件,把数据输入进来,数据格式为XYYY格式;

2.选中需要绘制的面积图的数据,点击绘图---条形图,饼图,面积图---面积图;

3.绘制出来的图形如下图所示,接着需要对其进行细节美化;

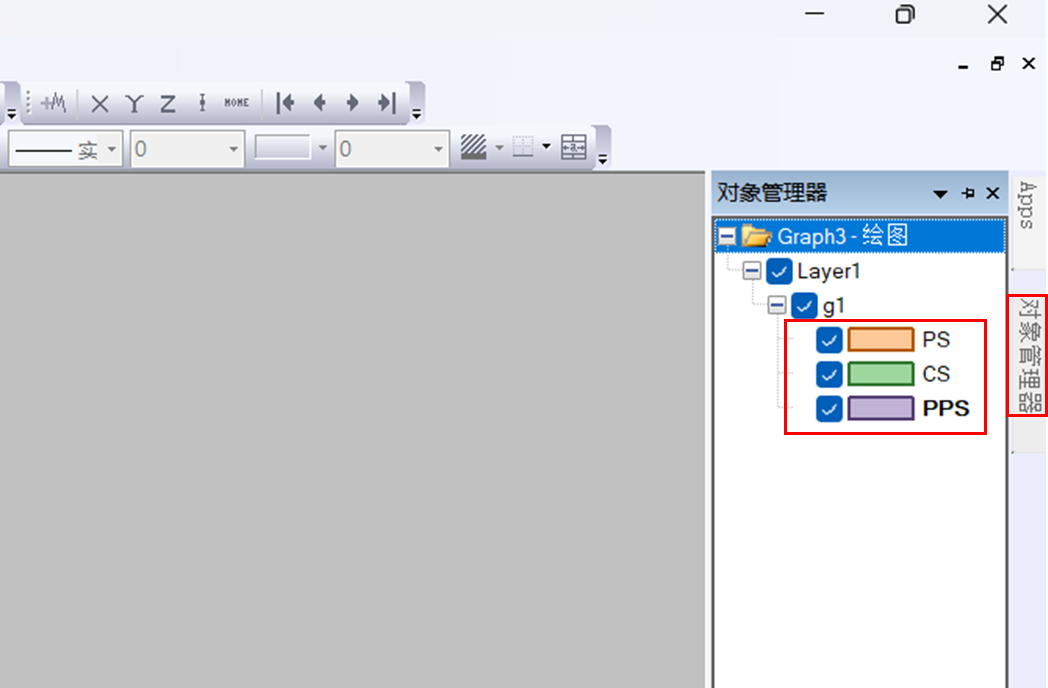

4.点击右侧的对象管理器,右键,通过上下移动对象,使其显示更加美观;

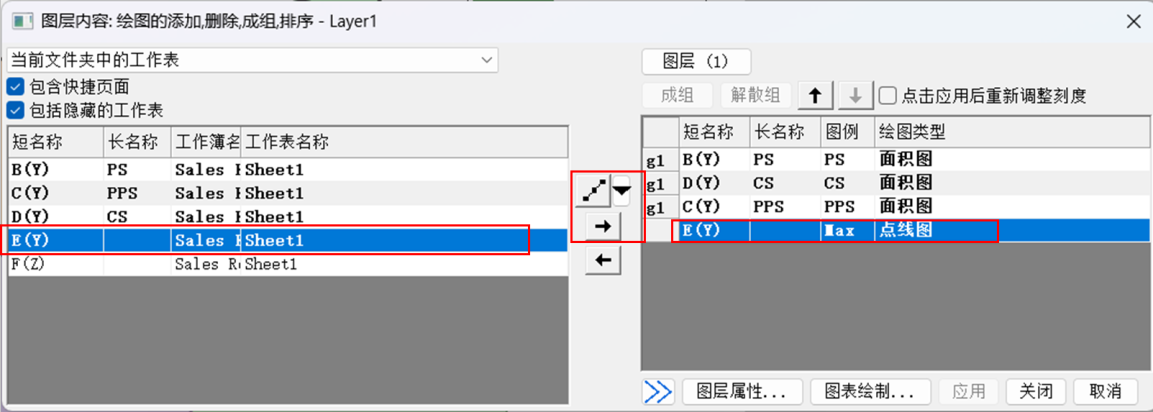

5.双击左上角的图层1,将点线图数据移动至右侧,点击应用;

6.绘制出来的图形如下图所示,接着需要对其进行细节美化;

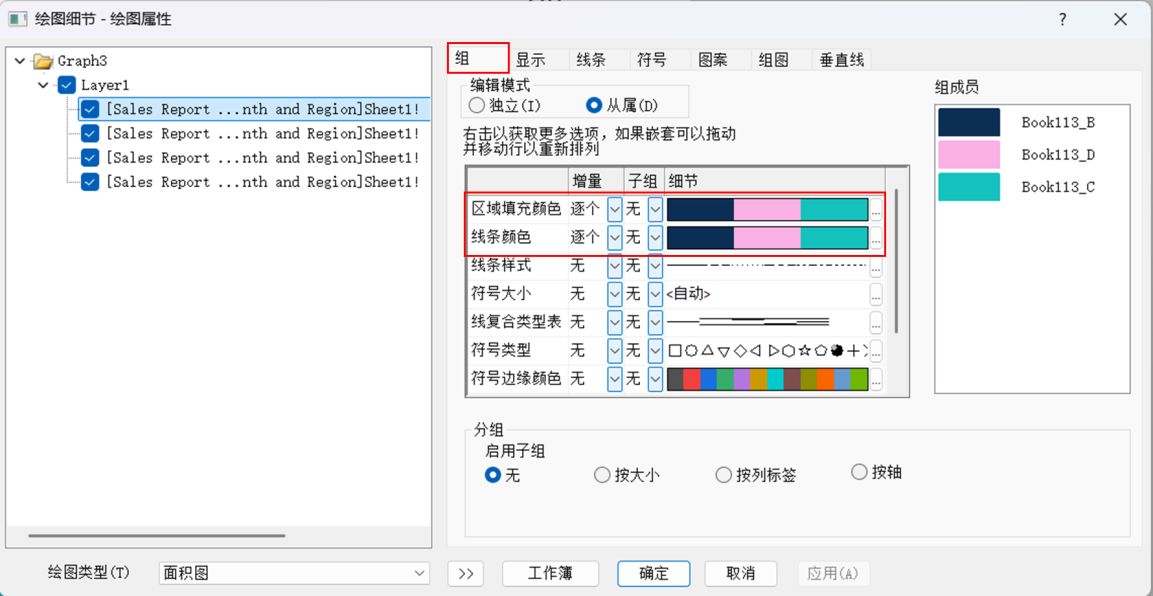

7.双击图形,对面积图、点线图进行修改,其中包括区域填充颜色、边框颜色等;

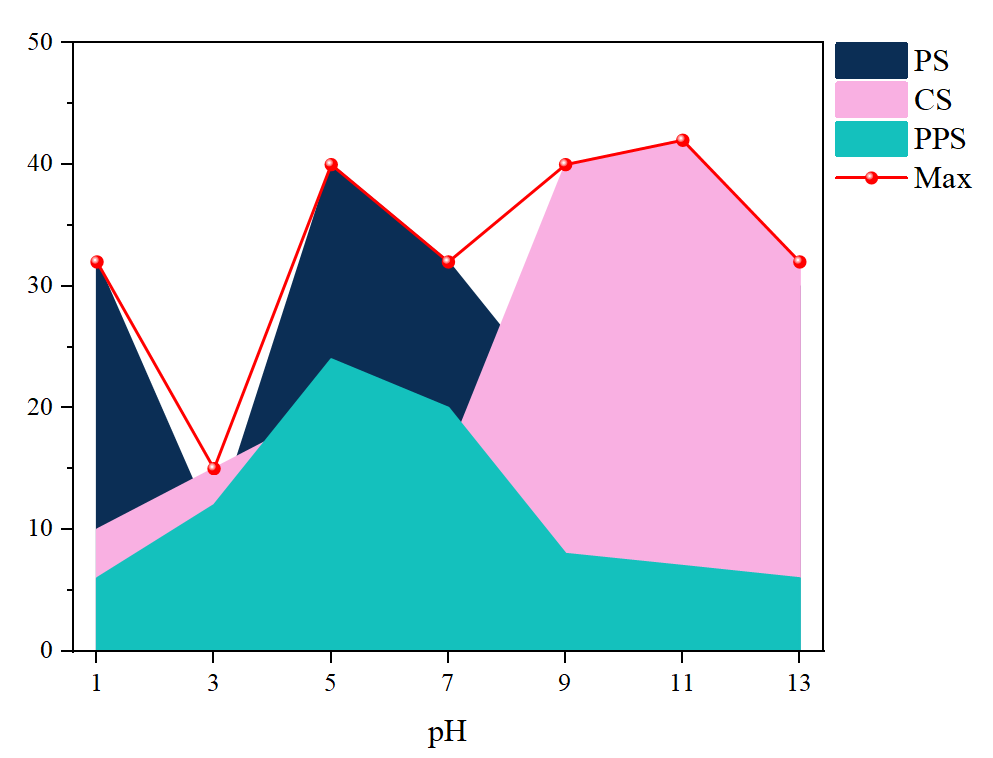

8.接着对其进行其他细节美化,其中包括字体、边框、图例等,其最终效果图如下图所示;

Origin绘制3D点线瀑布图

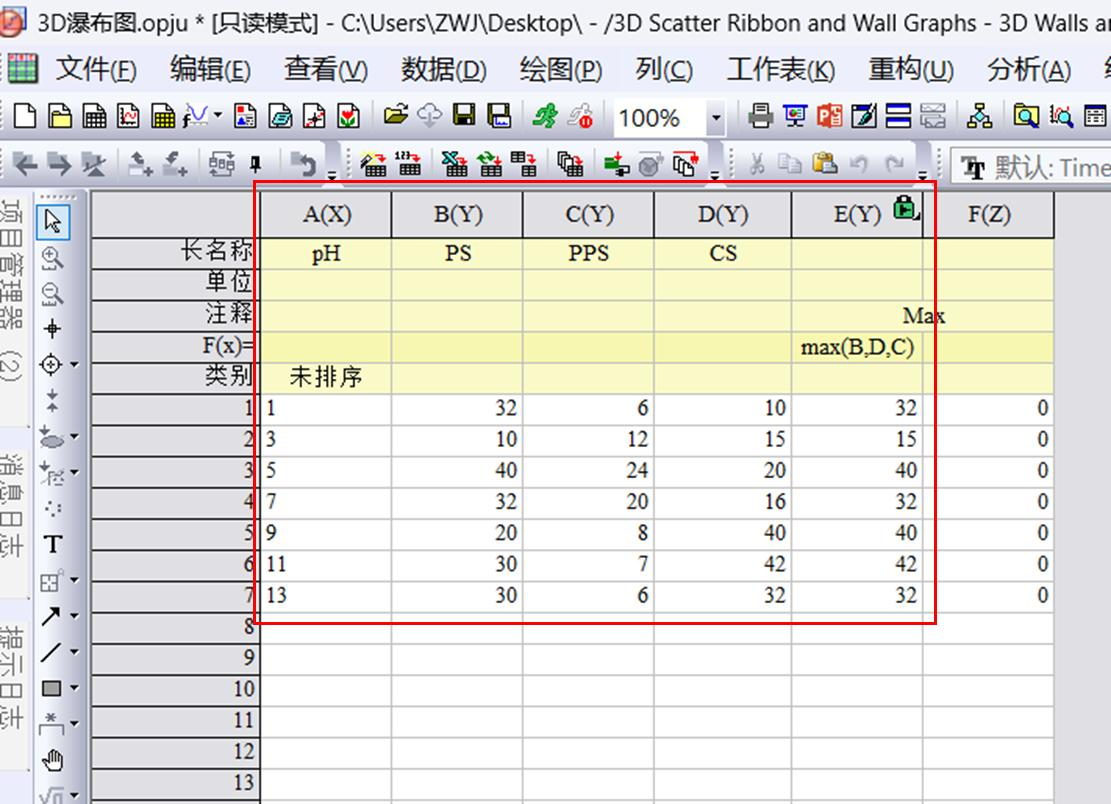

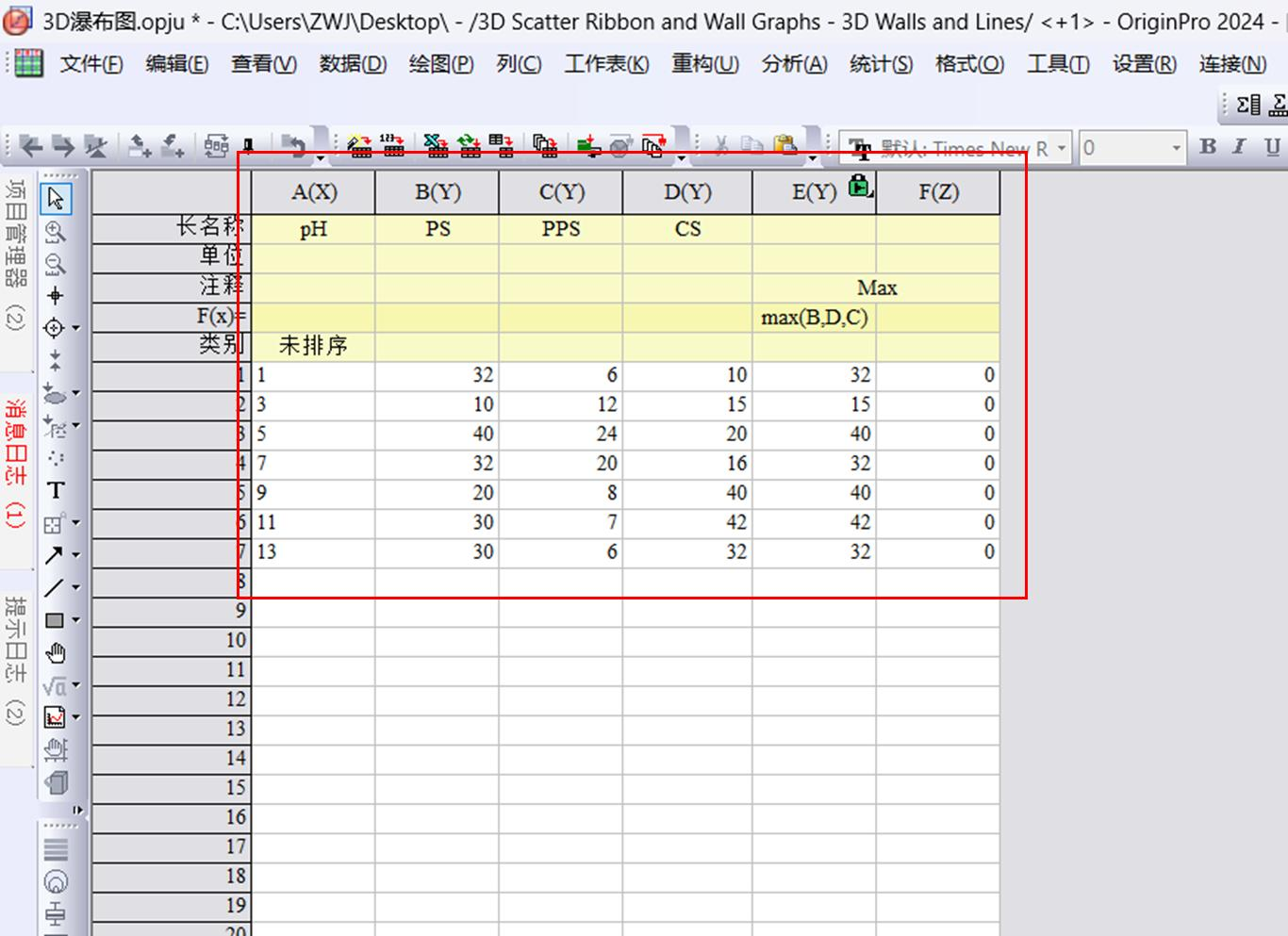

1.导入数据,数据格式为XYYYZ,倒数Y为点线图数据,因为是在XY平面上绘制的图形,所以Z数据均为0;

2.选中面积图数据,点击绘图---3D---3D墙形图;

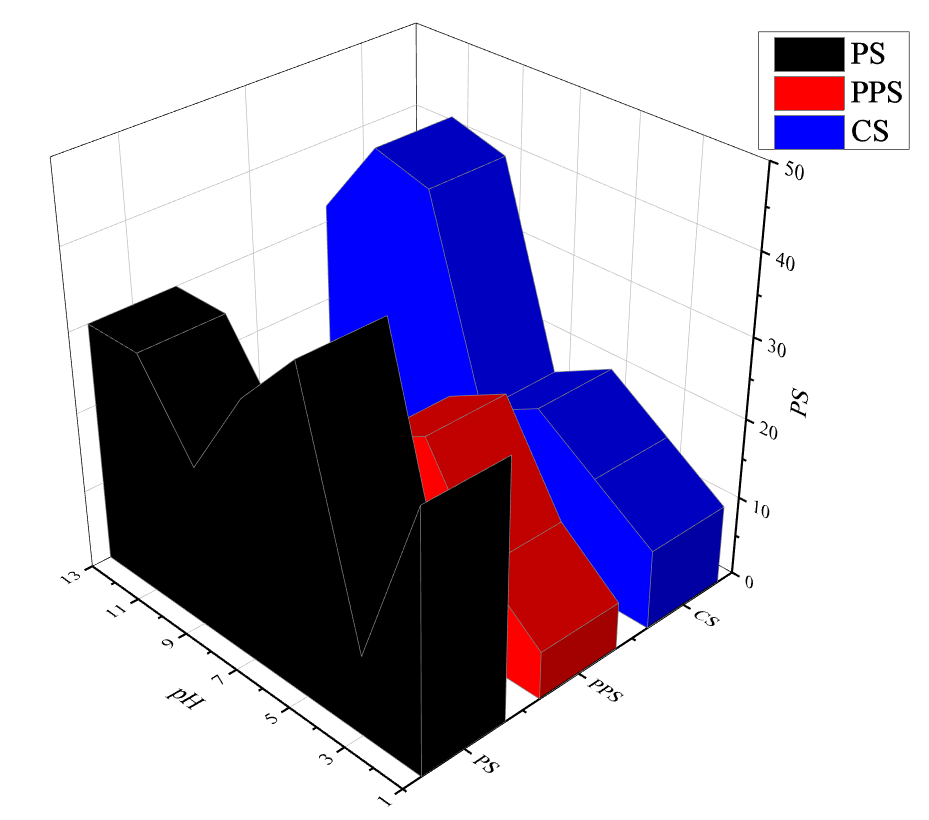

3.绘制出来的图形如下图所示,接着需要对其进行细节美化;

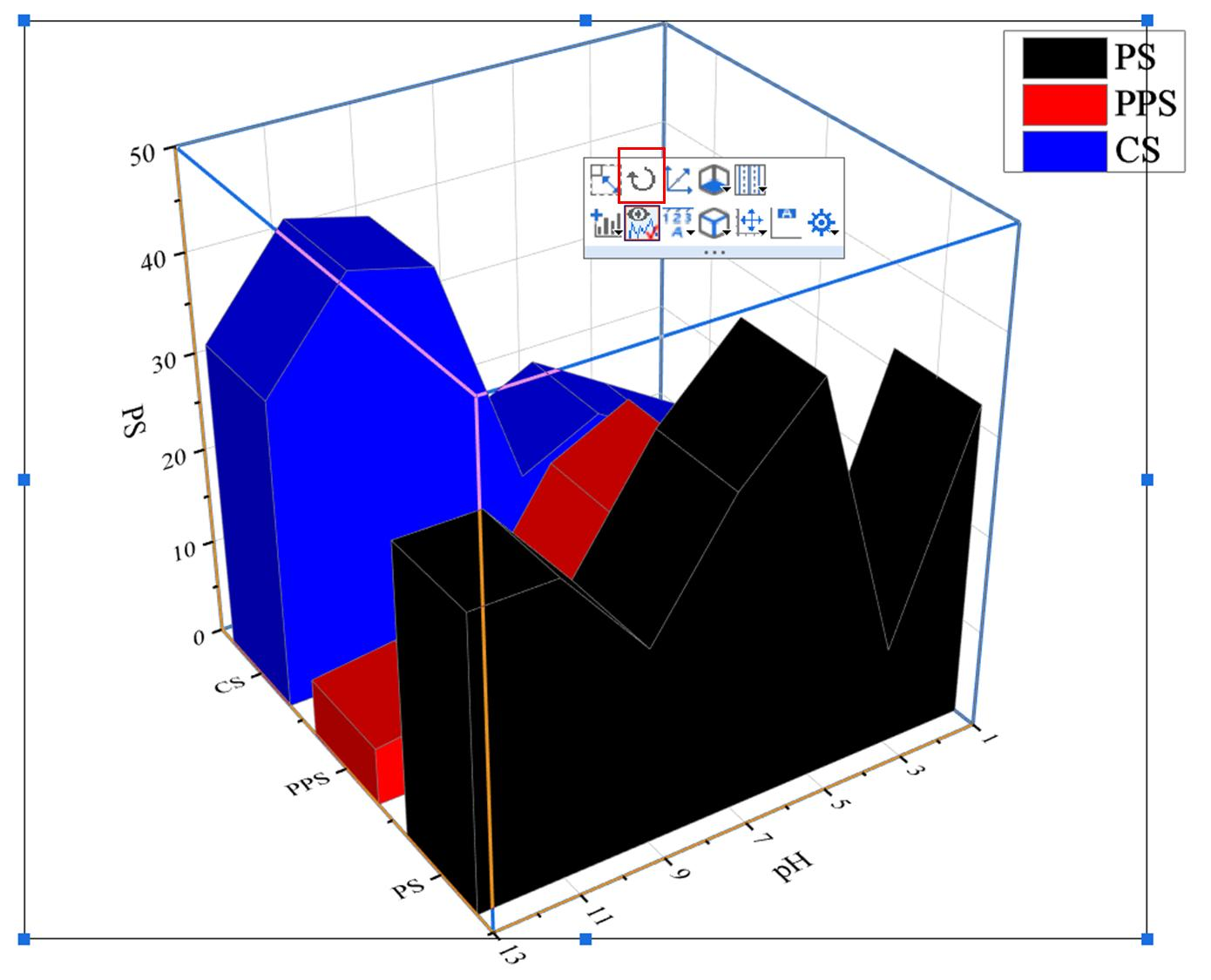

4.点击图形,在跳出的快捷工具,选择旋转,旋转图形至好看位置;

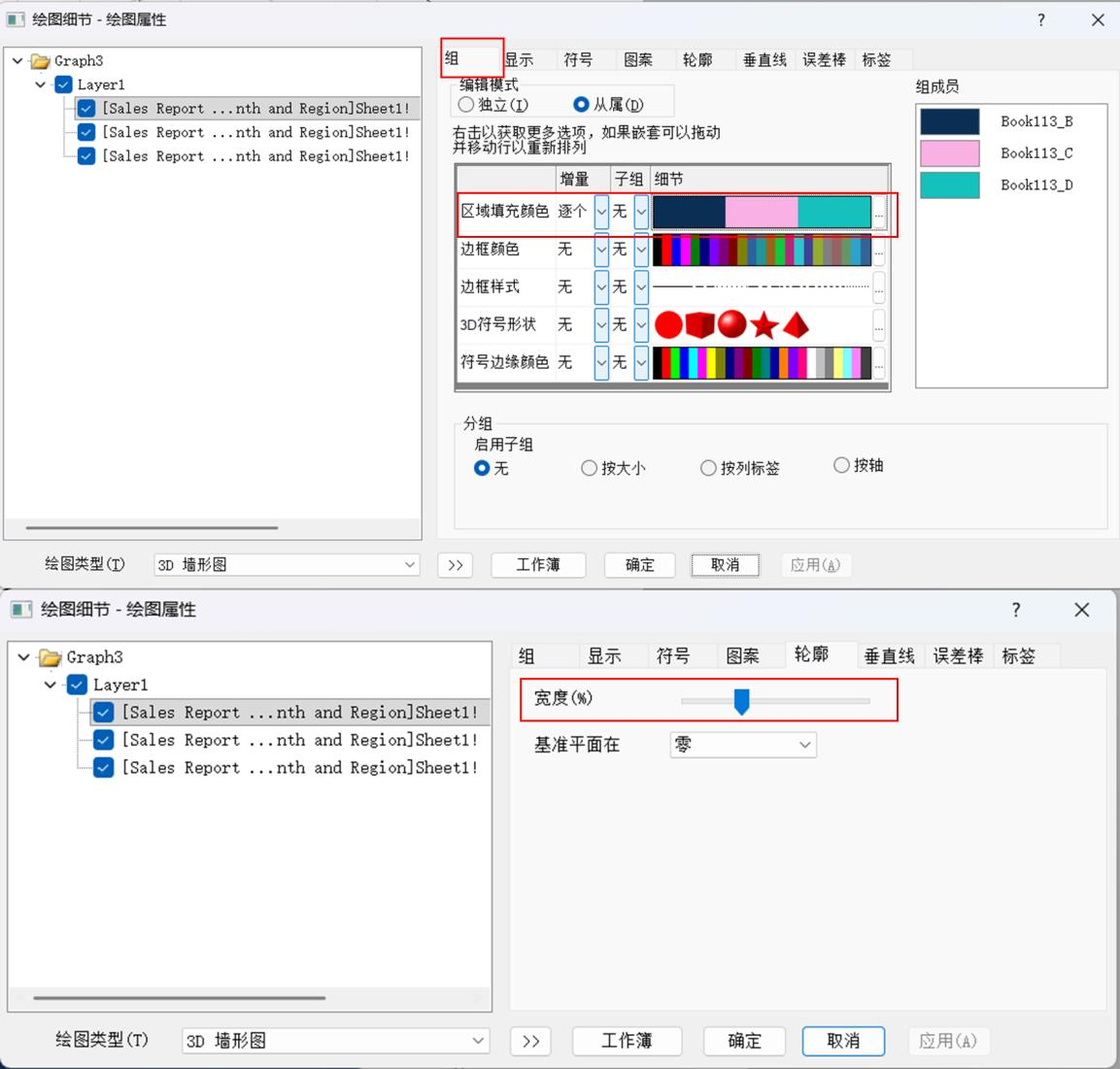

5.双击图形,在跳出的对话框,选择组对话框,将区域填充颜色改为自己喜欢的颜色;在轮廓对话框下,将宽度修改成合适的大小;

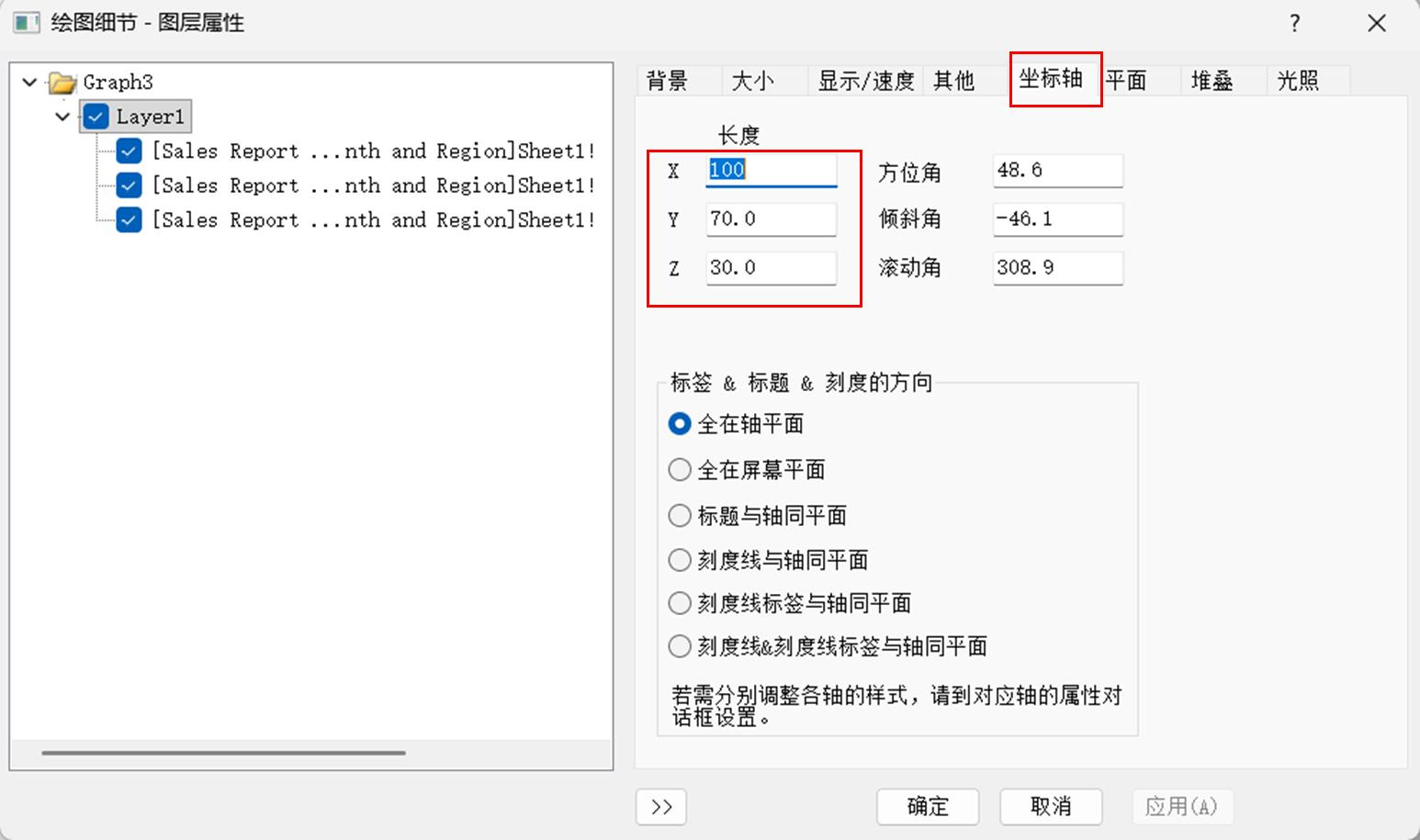

6.双击图形空白处,在坐标轴对话框下,选择修改Y和Z的长度百分比;

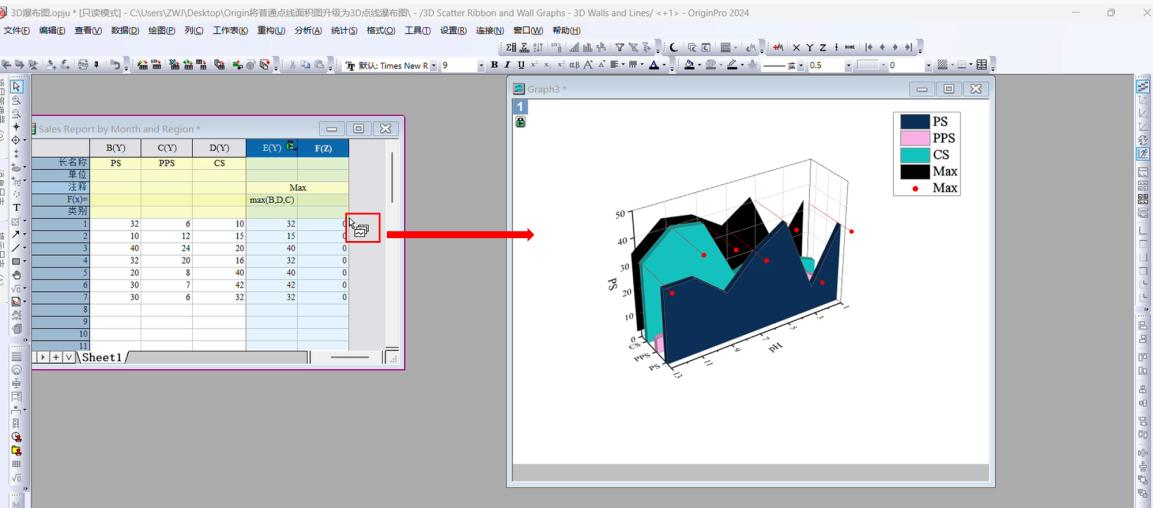

7.选中X列、点线图列和Z列,按住Ctrl键,在跳出的绘图按钮,将其挪进前面绘制好的图形当中;

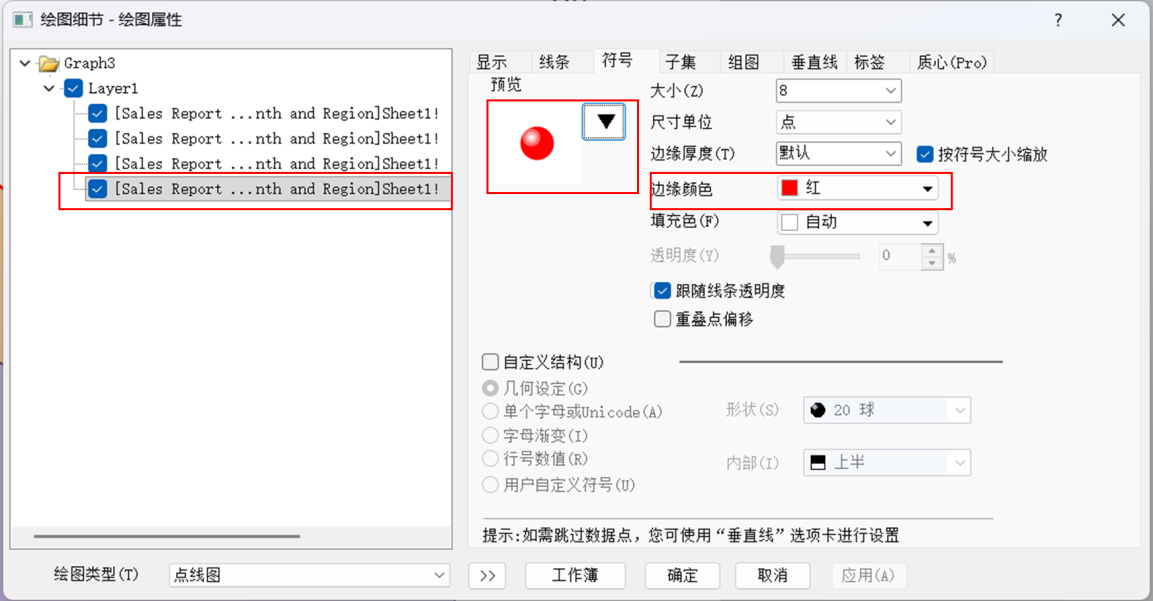

8.双击点线图,在跳出的对话框,取消原始数据,勾选XY投影,将符号大小和颜色修改成自己喜欢的颜色;

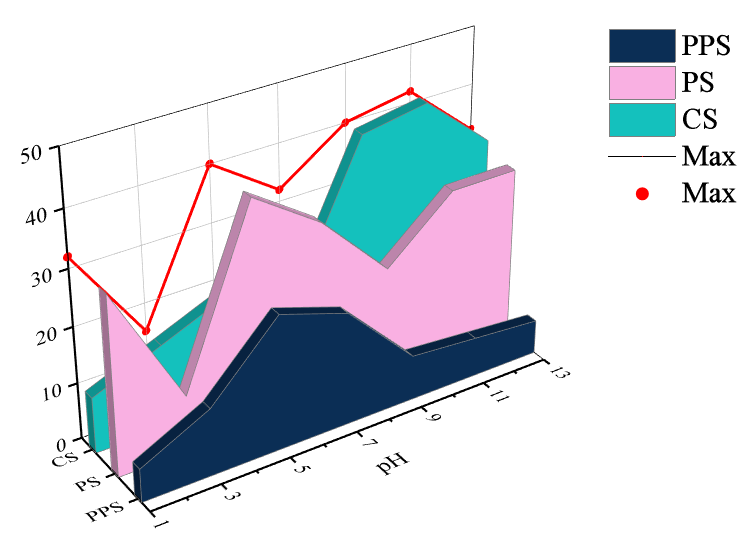

9.接着需要对其进行其他细节美化,其中包括调换对象前后顺序,对坐标轴修改,平面修改,其最终效果图如下图所示:

以上就是Origin将传统的点线面积图升级为3D点线面积图的基本步骤,根据以上步骤即可复现出美观的3D点线瀑布图。从普通点线面积图升级到3D点线瀑布图,不仅是视觉效果的提升,更是数据分析维度的拓展。有利于提高我们论文的接收率。

------END------
