CameraControl 技术架构说明文档-基于 Canon EDSDK

0. 背景与目标

已验证：能识别 Canon EOS R6，可拍照、可把照片下载到电脑；并观察到"相机回放里没有新照片"的现象。
目标：
1. 薄封装 / CameraCore（相机控制内核）
2. 照相亭控制层（Booth Controller：流程、UI、打印、AI、上传）
3. 未来可对齐 Snappic 的"有趣 UI、多端扩展"的形态（你给的机器人形态图：大屏 + 上方相机头）。

1. 总体技术路线（工程分层）

核心思想要"工程化"：

UI 不直接调用 SDK；UI 只发"命令事件"。
相机模型（CameraModel）统一缓存状态，并用 Observer 广播变化。
CommandProcessor 串行执行命令，处理 DEVICE_BUSY 重试。

可以把它分成 4 层：

1.1 EDSDK P/Invoke 层（最低层）

文件：EDSDK.cs
作用：声明 EDSDK 的常量、结构体、枚举、DllImport 的函数签名（EdsInitializeSDK / EdsOpenSession / EdsSetPropertyData / EdsDownload... 等）。

这就是未来要的"薄封装"的最底层：纯签名 + 常量定义，不带业务。

1.2 Model + Event 层（相机状态中心）

文件：CameraModel.cs, CameraEvent.cs, Observer.cs, CameraEventListener.cs
作用：
- CameraModel 保存"当前相机状态"（属性值、属性描述、EVF 状态、下载状态...）
- 通过 NotifyObservers(...) 向所有观察者广播事件（UI 控件、窗口、进度条等）

这层的价值：把"相机状态"从 UI/命令里抽离，形成单一事实来源（Single Source of Truth）。

1.3 Command 层（业务原子操作）

文件夹：Command/* 以及 Command.cs
作用：每个命令封装一次 EDSDK 操作：
- 会话：OpenSessionCommand, CloseSessionCommand
- 拍照：PressShutterCommand,（TakePictureCommand 文件里有省略...）
- 下载：DownloadCommand, DownloadAllFilesCommand, DeleteAllFilesCommand
- EVF：StartEvfCommand, DownloadEvfCommand, EndEvfCommand, DriveLensCommand, DoEvfAFCommand, ClickAFCommand ...

典型特征 ：命令执行失败时，统一上报模型事件；遇到 DEVICE_BUSY 则发 DEVICE_BUSY 事件以便重试（见 PressShutterCommand.cs 的逻辑：EdsSendCommand 失败且为 Busy 时发事件）。PressShutterCommand.cs 里能看到这一套路。

1.4 Action / Controller / UI 适配层（把 UI 变成命令）

文件：ActionSource.cs, ActionListener.cs, ActionEvent.cs, CameraController.cs, MainWindow.cs
作用：
- ActionSource.FireEvent(Command, Arg)：UI 触发命令的统一入口
- ActionListener：监听动作事件
- CameraController：把动作翻译成"投递命令到 CommandProcessor"
- UI 控件（Button/ComboBox/Label/ProgressBar/EvfPictureBox）普遍实现 IObserver：订阅模型事件、刷新自己

既有的"属性控件就是插件"，就是这一层的体现。

2. 关键链路解析

2.1 启动与连接相机

典型流程（从 Program.cs → MainWindow / CameraController 推断）：

EdsInitializeSDK()
获取相机列表、选中相机
注册回调（ObjectEvent / PropertyEvent / StateEvent）→ CameraEventListener
EdsOpenSession()
同步属性与可选范围（PropDesc），驱动 UI 初始化

这套结构对"照相亭"非常关键：我们要做的并不是 UI，而是 稳定的状态机 + 回调/事件闭环。

2.2 为什么"电脑能看到新拍的，但 SD 卡回放看不到"？

OpenSessionCommand.cs 中，对 PropID_SaveTo 做了设置：

当某个条件满足（代码里判断了一个 PropID_FixedMovie 的值）时，把 SaveTo 设为 EdsSaveTo.Host，并调用 EdsSetCapacity 伪装"电脑存储空间很大"。（项目里在 OpenSessionCommand.cs 60~68 行附近能看到：设置 SaveTo.Host + EdsSetCapacity）
否则把 SaveTo 设为 EdsSaveTo.Camera（约 72 行附近）。

结论：

SaveTo=Host：照片"只到电脑"，相机卡里不出现，所以相机回放看不到。
SaveTo=Camera：照片进卡，相机回放可见；如果你还想电脑也拿到，需要监听对象事件或再额外下载。

这与观察完全一致：你能"立刻在电脑看到刚拍的"，同时相机回放看不到（典型 Host 模式）。

2.3 SD 卡"文件下载"下载到哪里？

DownloadAllFilesCommand.cs 里写死了默认路径：

Environment.GetFolderPath(Environment.SpecialFolder.MyPictures)（约 115 行）
然后拼接文件名 dirItemInfo.szFileName（约 117 行）
再 EdsCreateFileStream(...) + EdsDownload(...)（约 119~129 行）

所以下载到：当前 Windows 用户的"图片（My Pictures）"目录。

后面做照相亭必改：这必须变成可配置路径（比如 D:\Booth\Shots\ 或按订单号/会话号分目录）。

3. LiveView（EVF）到底是什么？StartEvf / DownloadEvf / EndEvf 的意义

3.1 EVF（LiveView）定义

相机进入"电子取景器实时流"状态，把每一帧（通常是 JPEG）通过 EDSDK 以 stream 的形式送到 PC。
PC 端不断拉帧并显示，同时可以在 LiveView 上做：
- 对焦框信息（FocusInfo）
- 触摸/点击对焦（ClickAF）
- 执行 AF（DoEvfAF）
- 变焦（Zoom）
- 驱动镜头对焦（DriveLens：类似手动对焦步进）

3.2 你这个 Demo 的"拉帧方式"是事件驱动链，不是 Timer

EvfPictureBox.cs 中的核心逻辑非常关键：

当收到 EVFDATA_CHANGED：
1. 先触发 GET_PROPERTY(FocusInfo)
2. 立刻再次触发 DOWNLOAD_EVF 以获取下一帧

  （你代码里在 67~71 行附近能看到：GET_PROPERTY(FocusInfo) 然后 FireEvent(DOWNLOAD_EVF)）
当检测到 PropID_Evf_OutputDevice 包含 PC 时：
- 认为 PC LiveView 开始，置 _active=true 并触发第一次 DOWNLOAD_EVF

  （约 82~88 行附近）

这意味着：

StartEvf 负责把相机切进"输出到 PC"的状态（通常是设置 EvfOutputDevice）
DownloadEvf 是"拉一帧"
EvfPictureBox 把"拉帧循环"串起来（拉到一帧 → 显示 → 继续拉下一帧）
EndEvf 负责退出 LiveView

这段机制你未来做照相亭特别有用：

你可以把"实时预览"完全抽成一个独立模块（EVF Pipeline），UI 只订阅"最新帧图像"。

4. 属性系统（Property Layer）是怎么设计的？为什么这么多 ComboBox/Label/TrackBar？

4.1 核心模板

很多 PropertyComboBox.cs、PropertyTrackBar.cs 等"基类"。整个属性系统大概遵循这个模式：

map：把相机的枚举值 → 人类可读文本
- 例如 TvComboBox、WhiteBalanceComboBox、IsoComboBox、PictureStyleComboBox 等都内置 map.Add(...)。
PropDesc 驱动：下拉框的可选项来自相机返回的"可选范围"
- 这点非常关键：不同机型/模式支持值不同，不能写死。
控件实现 IObserver：
- 收到 PROPERTY_CHANGED → 刷当前值
- 收到 PROPERTY_DESC_CHANGED → 刷可选列表 + 再刷当前值
用户操作不改相机，只发命令事件
- 例如 ActionButton/RadioButton：点击直接 FireEvent(Command, Arg)（你前面传的 ActionButton/ActionRadioButton 就是这个套路）

4.2 这对照相亭的直接价值

照相亭常见需求：

强制固定：ISO、白平衡、画质、构图比例、曝光补偿上限等
UI 上允许用户可调（可选）：美颜强度、模板、倒计时、连拍张数
幕后动态变化：存储剩余张数、电量、温度、连接状态

这套属性层让你能做到：

UI 是 Web/Flutter/Qt 都无所谓：只要消费"属性状态 JSON"即可
相机兼容性更强：R6/R100/R8 等都可以靠 PropDesc 自适应

5. 线程与稳定性：为什么它能"跑得稳"？

5.1 CommandProcessor 串行化

命令是被排队执行的（串行），避免并发调用 EDSDK 造成状态混乱。
Busy 时通过事件提示重试（EDS_ERR_DEVICE_BUSY 是 EDSDK 常见状态）。

5.2 事件回调统一进 Model，再广播给 UI

这是 WinForms 稳定运行的重要原因：

回调里不直接碰 UI
UI 只在 Observer 通知后刷新（通常还会做线程切换）

未来做照相亭：这套"回调→模型→广播"结构必须保留，否则你会被线程/UI 崩溃折磨。

6. 如何演进成"照相亭控制层 + 薄封装"？

下面是 MVP 技术路线（结合你"对齐 Snappic 多端 + MVP 要快"的现实）：

6.1 拆分

拆成 3 个工程：

CameraCore（.NET Class Library）
- 含：EDSDK.cs + Model + Command + EventListener + CommandProcessor
- 对外暴露：CameraService 类（Open/Close/Capture/StartLiveView/GetFrame/SetProperty...）
CameraHost（Windows 常驻进程 / Service）
- 运行在机器人底座的工控机/miniPC 上（最现实）
- 对外提供 HTTP/WebSocket：
  - /capture、/status、/liveview/frame、/property/set
- 负责：下载存储、文件命名、上传、打印、异常自恢复
BoothUI
- MVP ：Web（React/Vue）全屏 或 Flutter
- UI 不需要知道 EDSDK，只调用 CameraHost API
- 未来要 iPad/手机联动（对齐 Snappic）也更容易：同一套 Web/Flutter UI 直接复用

6.2 为什么我不建议 MVP 直接上 Qt "全家桶"

Qt 做大屏 kiosk UI 很强，但：

你仍然要写 EDSDK 封装（C++/PInvoke）
多端（iPad/手机）复用差（除非再做一套）
MVP 的最大风险不是 UI，而是相机链路稳定性、拍照下载、断线恢复

所以 MVP 更优先：先稳相机内核 + API 服务化，UI 可以快速迭代。

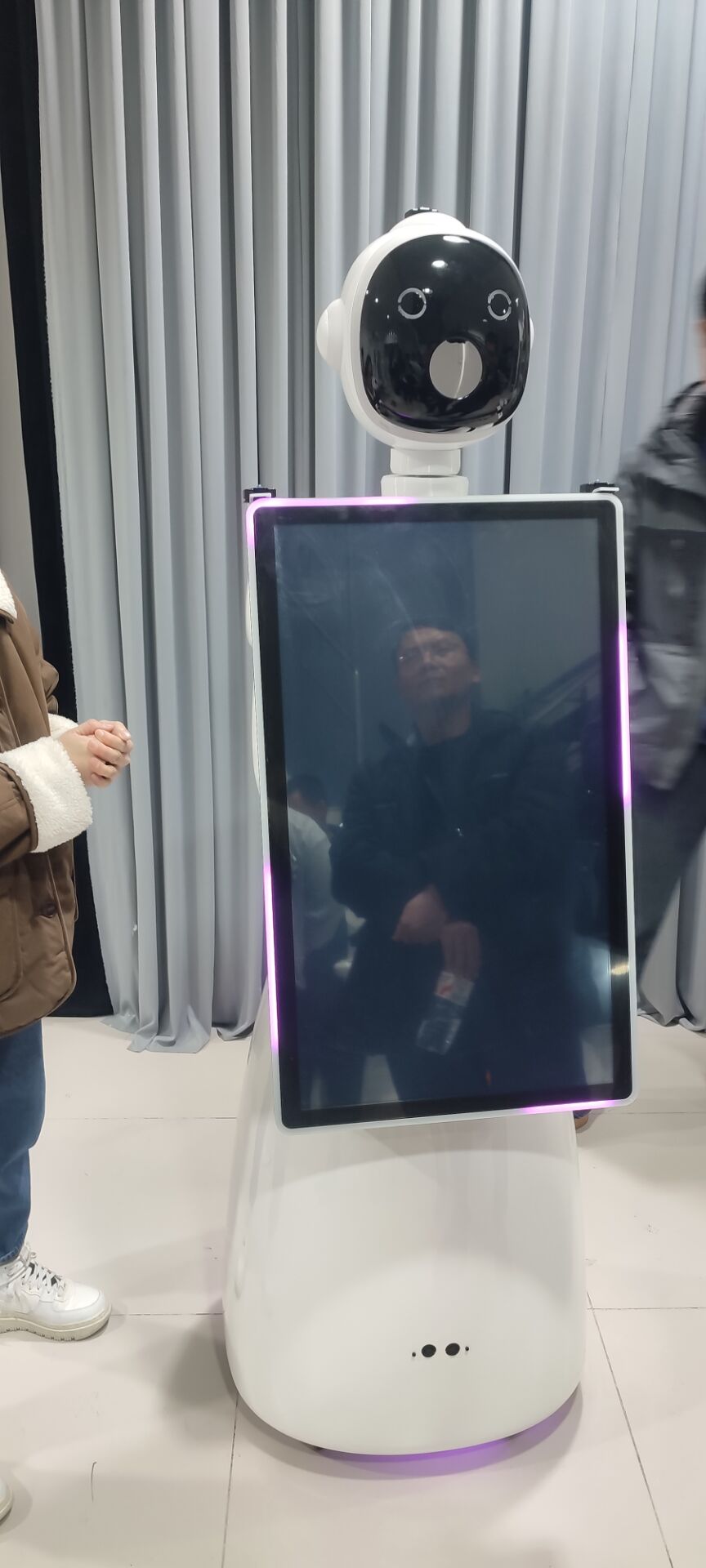

7. 机器人照相亭形态

一体机大屏（竖屏）+ 头部摄像头模组（像机器人头）
"固定点位 + 触摸交互 + 自动拍照/引导"

这类硬件非常适合：

底座内置 Windows mini PC（跑 CameraHost）
屏幕跑 Web 全屏（Chromium kiosk）或 Flutter Windows
远程手机/平板做"遥控/预览/扫码取片"------直接复用 API

这条路能最快对齐 Snappic 的"体验感"，同时不被多端技术债拖死。

8. 下一步：

把 SaveTo 策略产品化
- 你要明确：照相亭"照片最终落点"是什么？
- 常见做法：SaveTo=Host（更快拿到）+ 需要时再同步/备份到卡（可选）
把下载路径、命名规则、会话目录抽出来
- 现在写死 MyPictures（DownloadAllFilesCommand.cs 115 行附近）
做"拍照一次的完整闭环"状态机
- StartEVF（可选）→ 倒计时 → PressShutter → 等 ObjectEvent → 下载 → 生成预览 → 上传/打印
把 CameraCore 做成一个 Class Library
- WinForms 只是 Demo UI，你要把逻辑从 UI 剥离出来
做 CameraHost（HTTP/WebSocket）
- 先让外部能调用：拍照 / 获取最新照片路径 / 获取 liveview 帧
- UI 先用最简单页面验证（别先卷动画）

。
