1.类图
属性：

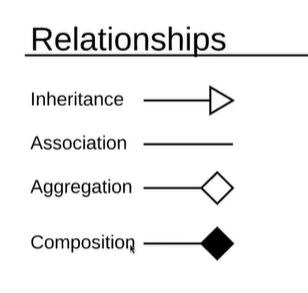

类之间的关系：
关联关系：两个类之间没有依赖关系
聚合：用于说明整体和部分的关系
组合：部分不能存在于整体之外

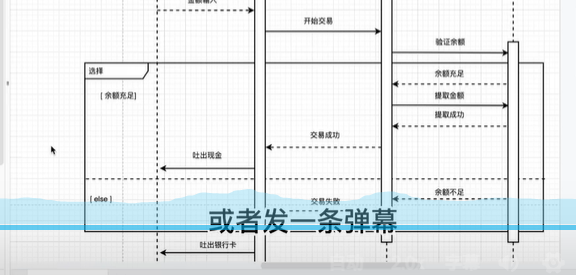

2.时序图
时序图可直观显示出系统内外交互的过程
生命线：生命线是一条虚线，生命线从上往下表示时间顺序的先后
参与者是一个小人图标，对象是矩形
虚线表示返回消息，或从接收对象返回到请求对象的消息
请求消息用实线表示
激活框：激活框显示对象执行期间的时间
参与者是外部对象不需要激活框

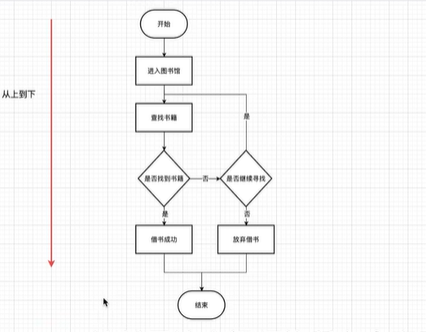

3.流程图
开始/结束 椭圆
操作处理 矩形
条件判断 菱形
数据输入/输出 平行四边形
4.系统架构图
系统架构图（System Architecture Diagram）是软件系统设计的"蓝图"，用来展示系统的整体结构、组件关系、数据流、部署方式等。它不是代码级细节，而是高层视图，帮助团队沟通、评审和文档化。
常见类型与画法步骤
-
准备阶段 ：
- 明确目的：是整体概览、微服务结构、部署视图，还是数据流？
- 收集信息：组件（模块、服务、数据库）、交互（API、消息队列）、边界（外部系统、用户）。
- 选择标准：推荐 C4 Model（Context 系统上下文、Containers 容器、Components 组件、Code 代码级），最实用、分层清晰。
-
画图步骤 ：
- 用矩形/圆形表示组件（方框：服务/模块；圆筒：数据库；云形：外部系统）。
- 用箭头表示交互（实线：同步调用；虚线：异步消息；带标签：协议如HTTP/gRPC/DDS）。
- 分层布局：从上到下（用户 → 前端 → 后端 → 数据库），或左右分域。
- 加标注：版本、QoS、负载、瓶颈点。
- 保持简洁：一张图不超过15-20个元素，避免太复杂。
-

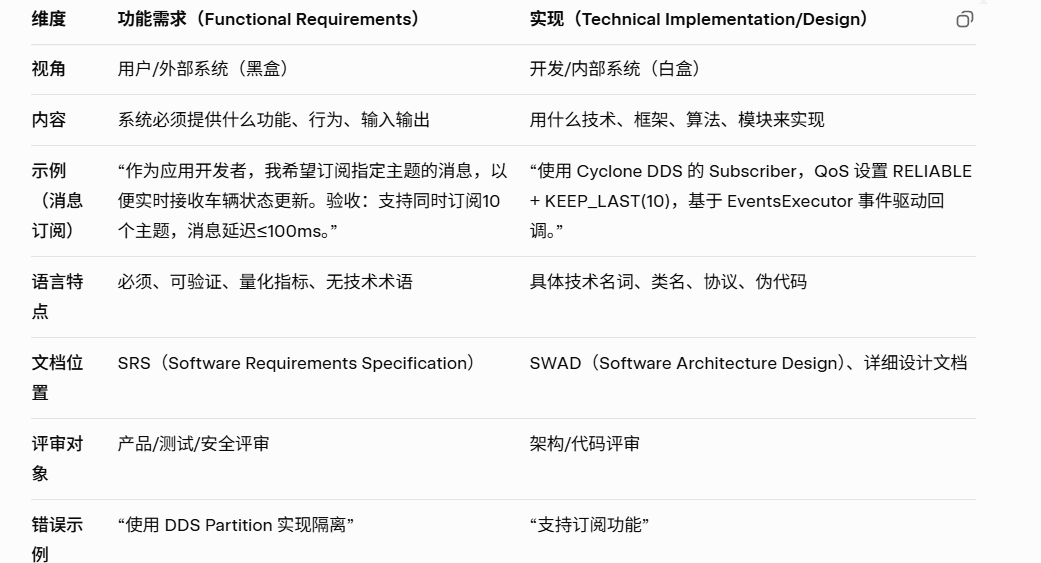

功能需求与实现的最大区别
功能需求描述"系统要做什么"（What），实现描述"系统怎么做"（How）。
功能需求是从用户/系统视角看的外部行为，必须可验证、可测试，不涉及内部技术细节。 实现（设计/代码）是开发人员内部视角，涉及具体算法、框架、协议等。

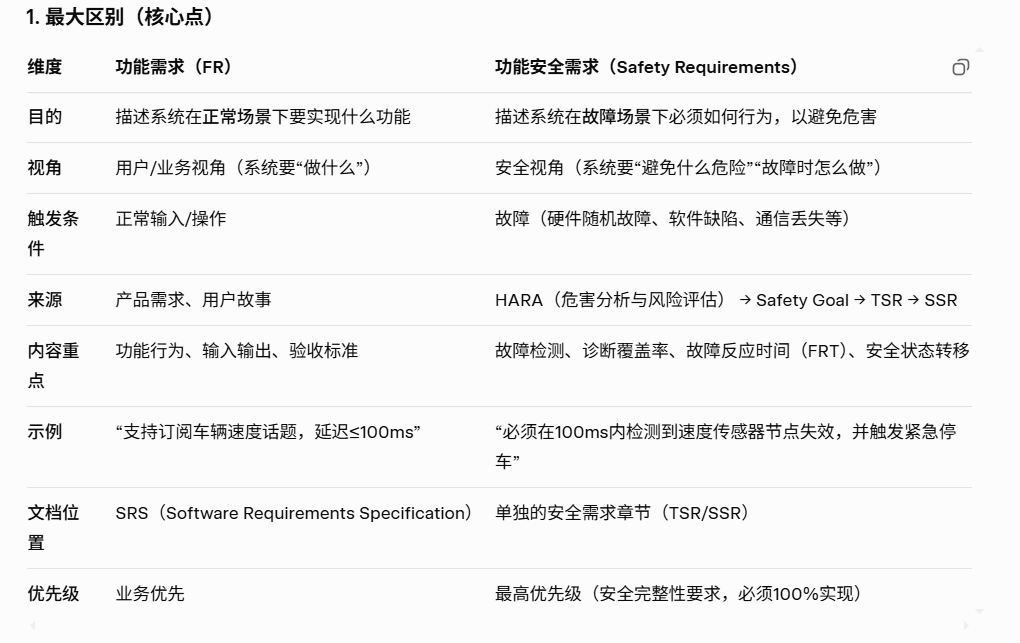

功能需求与功能安全需求的区别
功能安全需求例子：
- 用例设计怎么设计（Test Case Design）
用例设计（Test Case Design）是软件测试的核心环节，目标是用最少的用例覆盖最多的代码路径、需求点和风险点。
