infiniband core 层架构综述

infiniband

Linux内核中InfiniBand核心层驱动模块，位于drivers/infiniband/core目录下。InfiniBand是一种高性能、低延迟的网络互连技术，主要用于高性能计算(HPC)和数据中心环境。该模块提供了InfiniBand协议栈的核心实现，包括设备管理、通信管理、内存管理、用户空间接口等关键功能。

项目包含72个文件，其中56个C源文件，16个头文件。主要文件大小从283字节到146KB不等，平均文件大小约21.8KB。这是Linux内核中一个成熟且复杂的子系统，涉及网络协议栈、设备驱动、用户空间接口等多个方面。

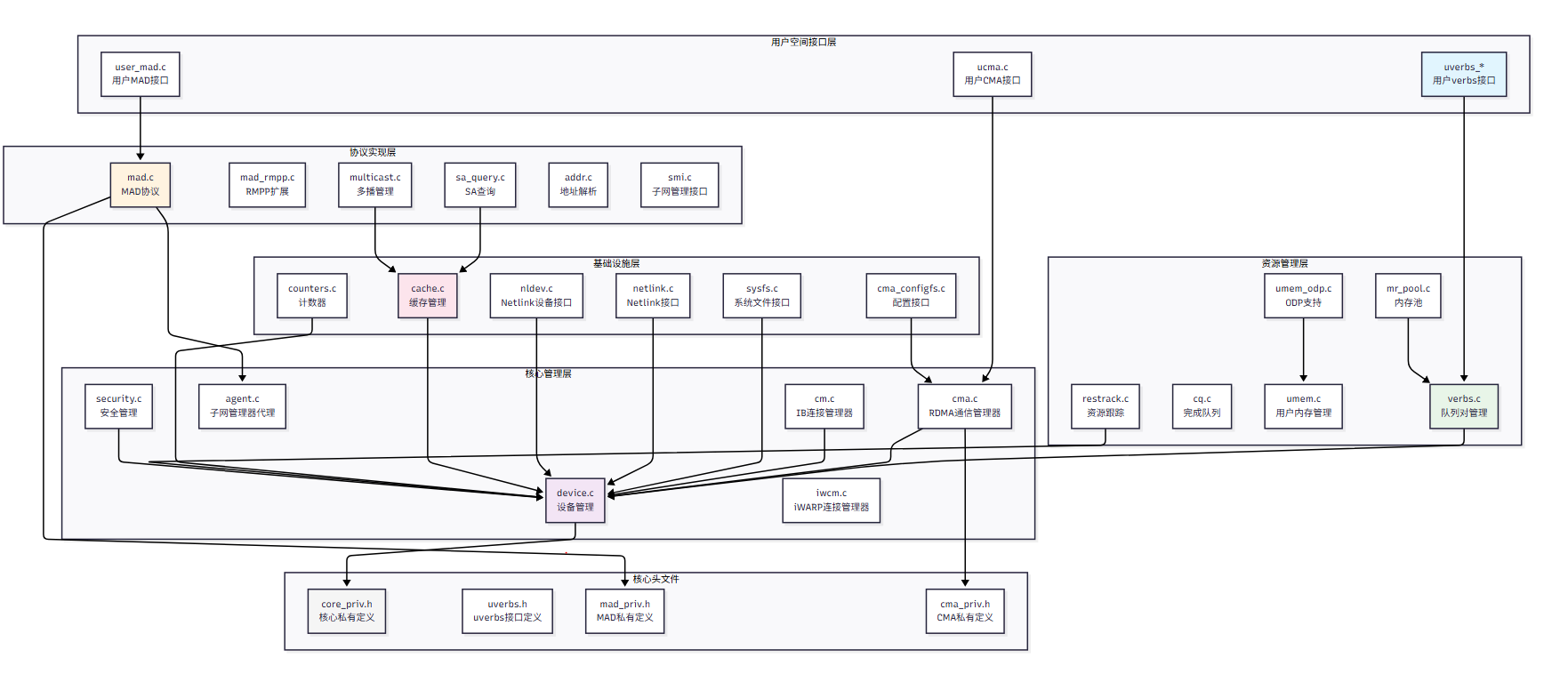

架构描述: ## InfiniBand Core 架构分析

1. 核心层次结构

复制代码

应用层接口 (User Space API)
├── uverbs (用户空间verbs接口)
├── ucma (用户空间CMA接口)
└── user_mad (用户空间MAD接口)

核心管理层 (Core Management)
├── 设备管理 (device.c)
├── 通信管理器 (cma.c, cm.c)
├── 子网管理器代理 (agent.c)
└── 安全管理 (security.c)

协议实现层 (Protocol Implementation)
├── MAD协议 (mad.c, mad_rmpp.c)
├── SA查询 (sa_query.c)
├── 多播管理 (multicast.c)
└── 地址解析 (addr.c)

资源管理层 (Resource Management)
├── 队列对管理 (verbs.c)
├── 完成队列 (cq.c)
├── 内存区域 (umem.c, umem_odp.c)
├── 内存池 (mr_pool.c)
└── 资源跟踪 (restrack.c)

基础设施层 (Infrastructure)
├── 缓存管理 (cache.c)
├── 计数器 (counters.c)
├── 系统文件接口 (sysfs.c)
├── Netlink接口 (netlink.c, nldev.c)
└── 配置接口 (cma_configfs.c)

2. 主要模块功能

2.1 设备管理模块 (device.c)

提供IB设备的注册、注销和管理
设备属性查询和配置
端口管理和状态监控

2.2 通信管理器 (CMA - Communication Manager)

cma.c: RDMA通信管理器，处理连接建立和维护
cm.c: InfiniBand连接管理器，处理IB特定的连接管理
iwcm.c: iWARP连接管理器，处理iWARP协议连接

2.3 用户空间接口

uverbs_*: 提供用户空间verbs API实现
ucma.c: 用户空间CMA接口
user_mad.c: 用户空间MAD接口

2.4 MAD协议栈

mad.c: 管理数据报(MAD)协议核心实现
mad_rmpp.c: RMPP(可靠多包传输)扩展
agent.c: 子网管理器代理

2.5 内存管理

umem.c: 用户空间内存管理
umem_odp.c: On-Demand Paging支持
umem_dmabuf.c: DMA缓冲区支持

3. 关键数据结构

3.1 核心数据结构

struct ib_device: IB设备抽象
struct ib_pd: 保护域
struct ib_qp: 队列对
struct ib_cq: 完成队列
struct ib_mr: 内存区域

3.2 连接管理

struct rdma_cm_id: RDMA连接标识
struct ib_cm_id: IB连接标识
struct iw_cm_id: iWARP连接标识

4. 依赖关系

项目依赖于多个Linux内核子系统：

网络协议栈 (TCP/IP, Netlink)
内存管理子系统
设备模型 (sysfs)
安全子系统
Cgroup资源控制
关键发现: ['项目实现了完整的InfiniBand协议栈核心功能', '采用分层架构设计，各模块职责清晰', '提供丰富的用户空间接口(uverbs, ucma, user_mad)', '支持多种传输协议(IB, iWARP, RoCE)', '包含完整的安全和资源管理机制', '与Linux内核深度集成，使用标准内核API']
